Zespoły kabli półsztych

Zespoły kabli pół-gnicia to produkty o wysokiej wydajności szeroko stosowane w polach radiowych (RF) i mikrofalowych, zdolnych do spełnienia różnych wymagań dotyczących połączenia i transmisji sygnału. Składka konstrukcja pozwala kabelowi utrzymać stały kształt. Po zainstalowaniu jest mniej prawdopodobne, że przesuwa się lub deformuje, zapewniając niezawodność połączeń i stabilność transmisji sygnału. Dlatego nadaje się do złożonych systemów okablowania o wysokiej stabilności.

Produkt występuje w szerokiej gamie modeli. Weźmy na przykład serię FR710S i FR710/Gut - 085 086.. Różne modele są odpowiednie dla różnych zakresów częstotliwości i interfejsów urządzeń. Na przykład, Model FR710S - SMMSMM - XXX jest wyposażony w złącza SMA, ma zakres częstotliwości od DC do 26,5 GHz oraz powrót do straty/napięcia stałego 1,30.

Centralny kontakt jest wykonany ze złotego mosiądzu lub złota miedzi berylum. W przypadku kontaktu zewnętrznego możesz wybierać spośród złota mosiądzu, złotej miedzi berylu, pasywnej stali nierdzewnej itp. Główny materiał ciała jest podobny, który ma dobrą przewodność elektryczną i odporność na korozję. Średnia izolacyjna jest wybierana z PEI lub PTFE. Centralnym przewodnikiem kabla jest stal miedziana, a warstwa izolacyjna jest ptfe. Pochwa może być wykonana z żadnego materiału lub FEP, co zapewnia wydajność transmisji sygnału

Ze względu na ich doskonałą wydajność półsztyczne zespoły kablowe odgrywają kluczową rolę w wielu dziedzinach o rygorystycznych wymaganiach dotyczących transmisji sygnału. Są one szeroko stosowane w różnych branżach, takich jak komunikacja, elektronika i lotnictwo.

Elektroniczny sprzęt do wojny musi działać w środowiskach interferencji elektromagnetycznej o wysokiej intensywności. Skuteczność o wysokiej osłonie i stabilna wydajność elektryczna półtylikowych zespołów kablowych sprawiają, że są one idealnym wyborem do wewnętrznych połączeń w elektronicznych urządzeniach wojennych.

W złożonych systemach statku kosmicznego monitorowe zespoły kablowe są używane do łączenia różnych instrumentów i urządzeń.

1. W przypadku zespołów kablowych na niestandardowe długość nie zapomnij zostawić informacji o długości na stronie kasy;
2. Wszystkie zespoły kablowe mogą być wyposażone w parę lub grupy dopasowane do faz; Jeśli potrzebujesz dopasowania kabli, wyślij do nas e -mail: sales@flexirf.com

FR710S & FR710/Gut -085 086 ”Series Series Series Sething Cable
	Średnica materiału struktury (mm)
	1	Wewnętrzny dyrygent	Srebrna stal miedziana	0.51±0.0127
	2	Izolator	Solidny PTFE	1.688±0.0254
	3	Zewnętrzny przewód	Tinna miedź/miedź	2.2±0.05

Tłumienie, moc (stan testu na poziomie morza 20 stopni)
Częstotliwość (GHz)	0.5	1	5	10	20
Tłumienie (DB/M)	0.446	0.640	1.506	2.215	3.29
Moc (w)	190.3	133.2	57.2	39.3	26.7

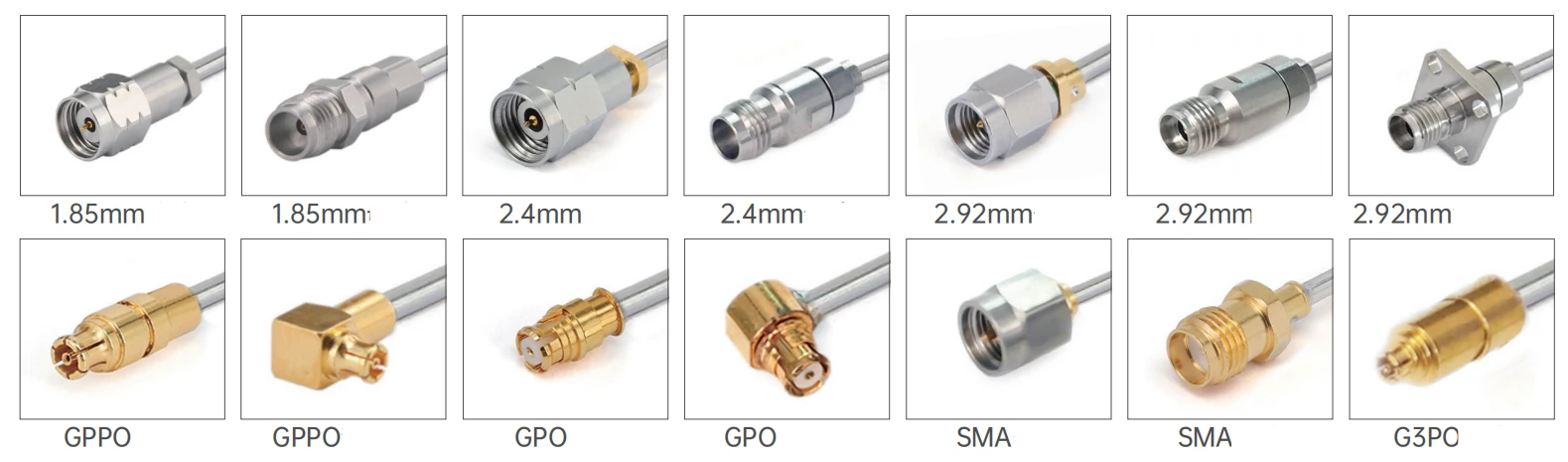

Wspólne modele i wskaźniki techniczne
Zdjęcie	SKU	Złącze 1	Złącze 2	Częstotliwość	Strata powrotu/VSWR

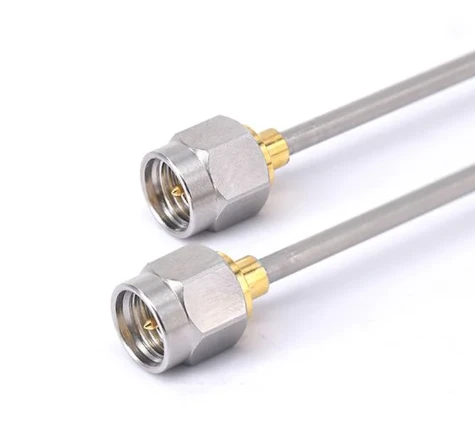

	FR710S-SMMSMM-XXX	Mężczyzna SMA	Mężczyzna SMA	DC -26. 5GHZ	1.30

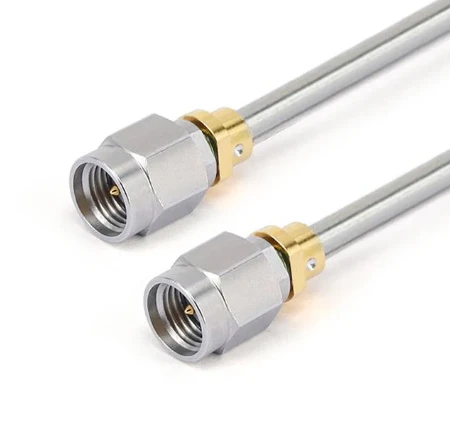

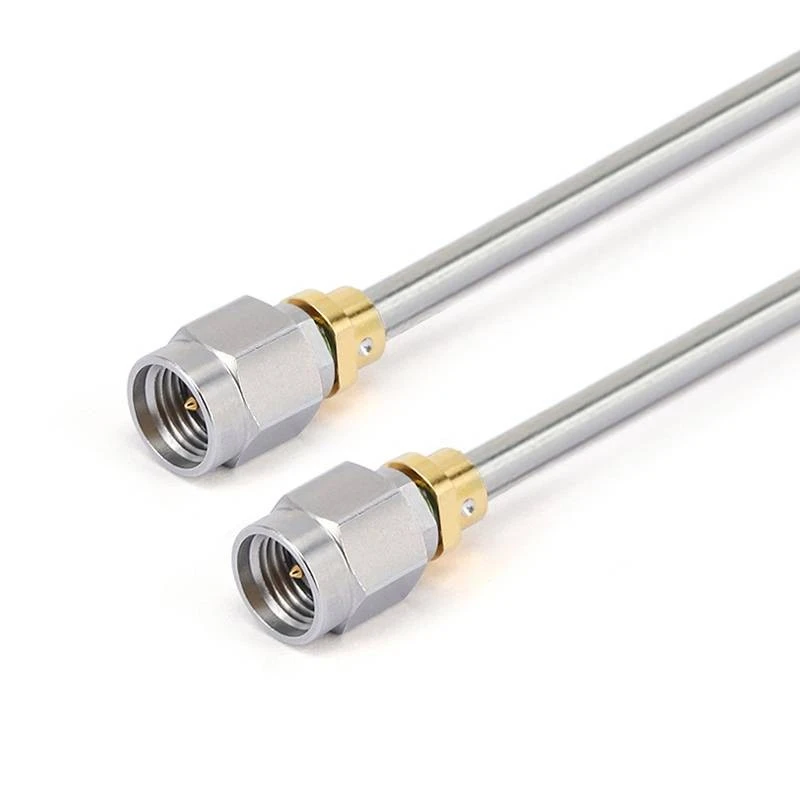

	FR710S -292 M292M-XXX	2,92 mm mężczyzny	2,92 mm mężczyzny	DC -40 GHZ	1.35

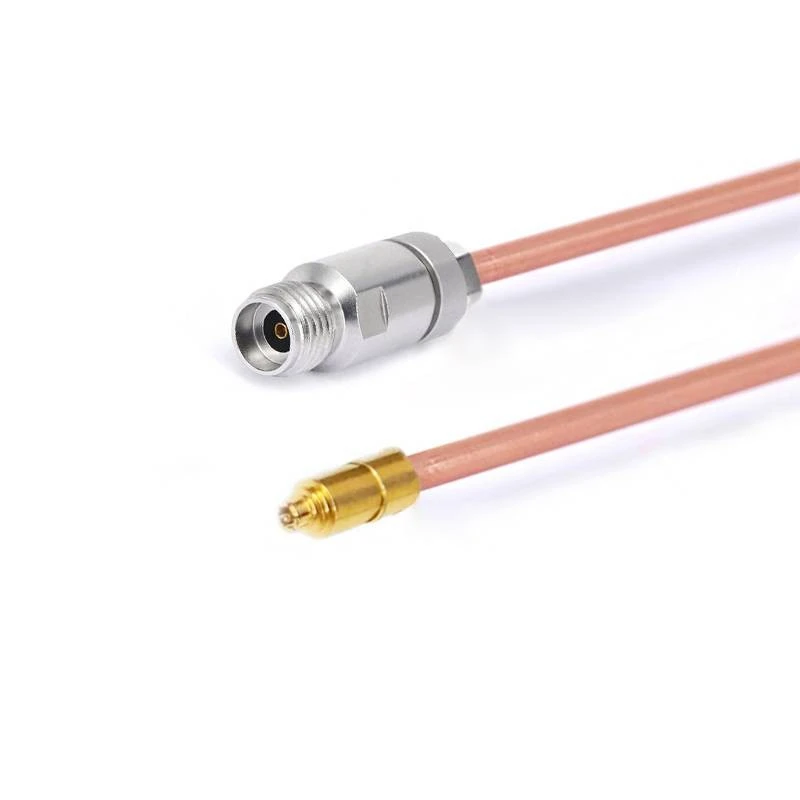

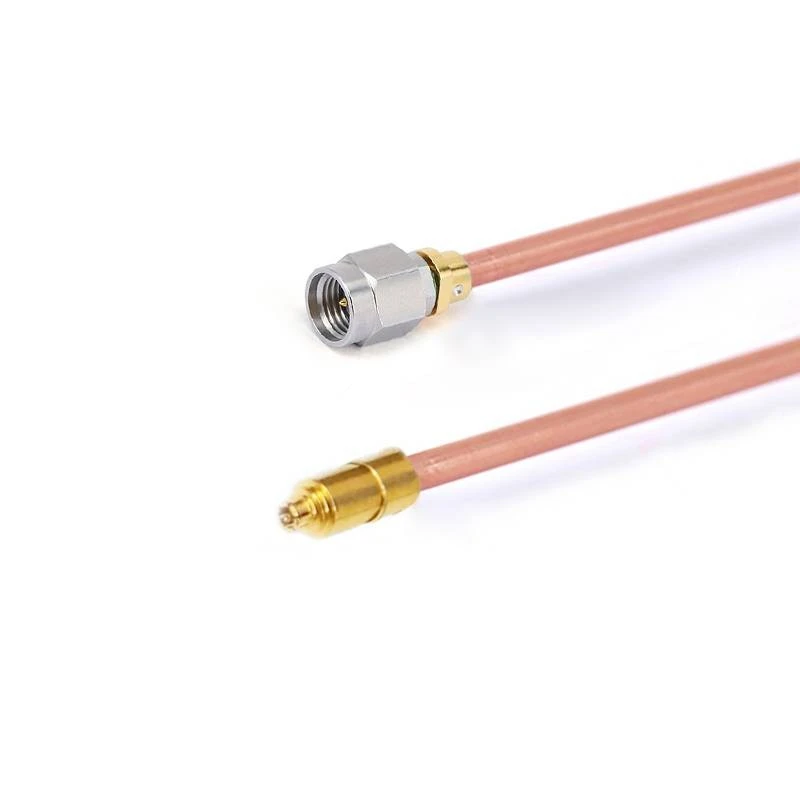

	FR 710-292 MG3PF-XXX	2,92 mm mężczyzny	G3PO (SMPS) Kobieta	DC -40 GHZ	14db

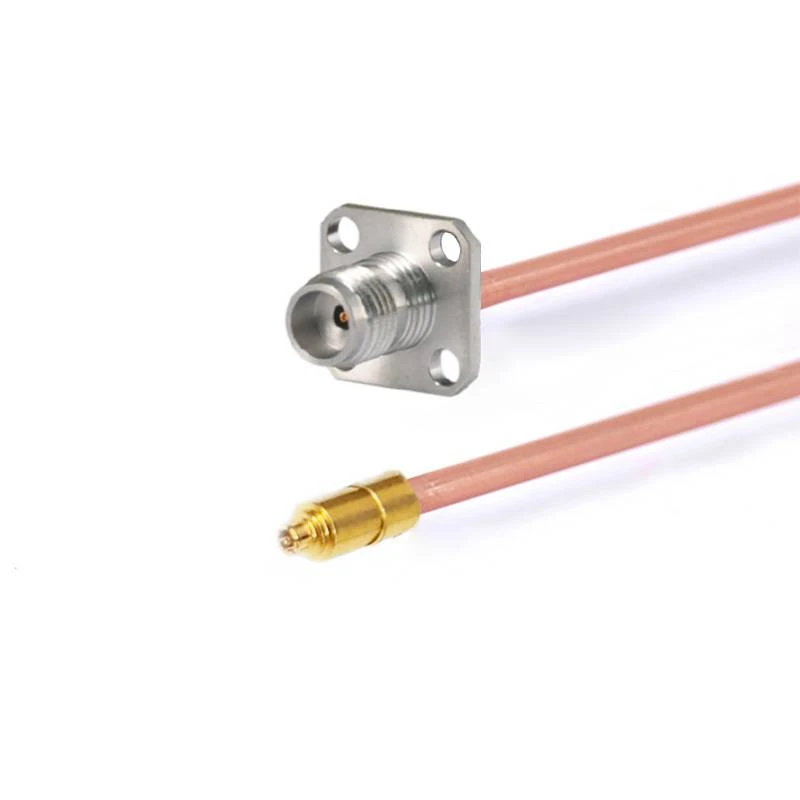

	FR 710-292 ffg3pf-xxx	2,92 mm samiec z 4 -otworowym kołnierzem	G3PO (SMPS) Kobieta	DC -40 GHZ	14db
	FR 710-185 MG3PF-XXX	185 mm mężczyzna	G3PO (SMPS) Kobieta	DC -67 GHZ	10db
	FR 710-185 fg3pf-xxx	185 mm kobieta	G3PO (SMPS) Kobieta	DC -67 GHZ	10db
	FR 710-185 ffg3pf-xxx	Samica 185 mm z 4 -otworowym kołnierzem	G3PO (SMPS) Kobieta	DC -67 GHZ	10db

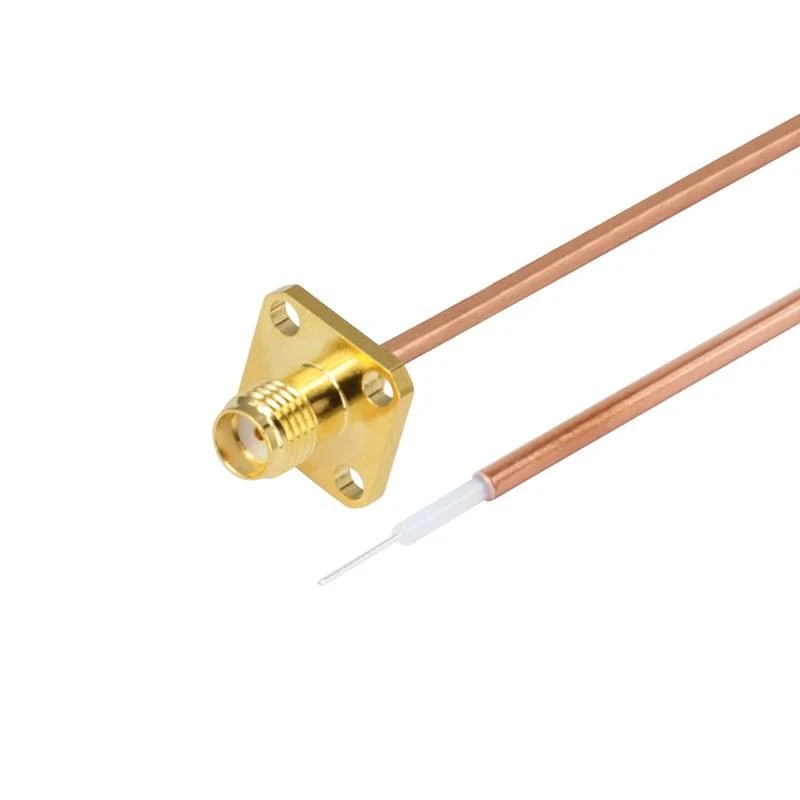

	FR 710- SMFF 000- xxx	Samica SMA z 4 -dołkowym kołnierzem	Otwarte	DC -18 GHZ	1.30
	FR 710- SMFF 000- xxx	Kobieta SMA	Otwarte	DC -18 GHZ	1.30
	FR 710-292 f 000- xxx	2,92 mm kobieta	Otwarte	DC -40 GHZ	1.35

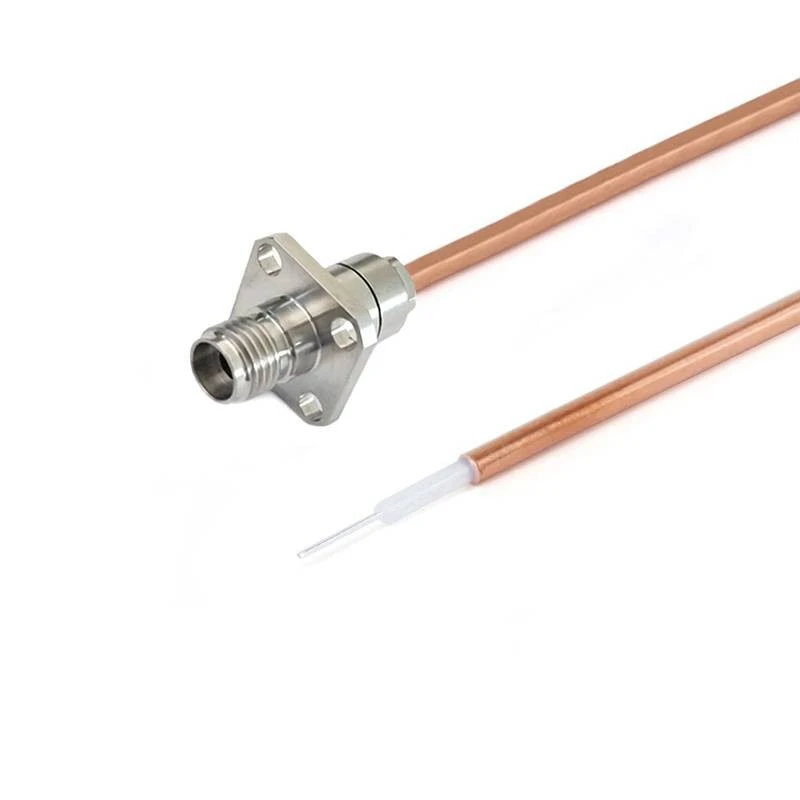

	FR 710-292 f 000- xxx	2,92 mm samica z 4 otworami	Otwarte	DC -40 GHZ	1.35
	FR 710-24 f 000- xxx	2,4 mm samica	Otwarte	DC -50 GHZ	1.44
	FR 710-24 ff 000- xxx	2,4 mm samica	Otwarte	DC -50 GHZ	1.44
	FR 710-185 f 000- xxx	Kobieta 1,85 mm	Otwarte	DC -67 GHZ	1.50
	FR 710-185 ff 000- xxx	1,85 mm samica z 4 otworami	Otwarte	DC -67 GHZ	1.50
