Złącza koncentryczne
Złącze koncentryczne to rozwiązanie o wysokiej wydajności zaprojektowane do różnych zastosowań kablowych koncentrycznych. Zaprojektowany z precyzją zapewnia niezawodną i stabilną transmisję sygnału, co czyni go idealnym wyborem zarówno do użytku komercyjnego, jak i przemysłowego. Takie jak nasze złącze SMA CONSA dla .086 '' i. 141 '' i. 047 '', złącze koncentryczne, które obejmuje zakres częstotliwości od DC -26. 5 GHz.
Opis
Wprowadzenie produktu

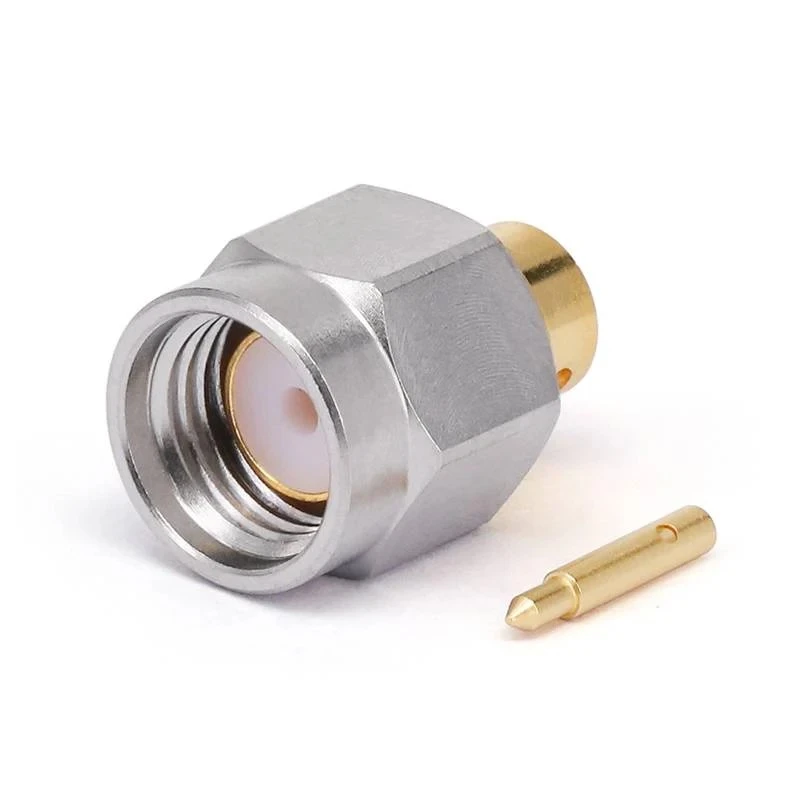

Złącze koncentryczne to rozwiązanie o wysokiej wydajności zaprojektowane do różnych zastosowań kablowych koncentrycznych. Zaprojektowany z precyzją zapewnia niezawodną i stabilną transmisję sygnału, co czyni go idealnym wyborem zarówno do użytku komercyjnego, jak i przemysłowego. Takie jak nasze złącze SMA CONSA dla .086 '' i. 141 '' i. 047 '', złącze koncentryczne, które obejmuje zakres częstotliwości od DC -26. 5 GHz. To złącze ma mosiężny korpus i korpus ze stali nierdzewnej, zapewnia doskonałą wydajność mikrofalową z niską utratą wstawienia i VSWR wynoszącą 1,25. Złącze to jest precyzyjnie produkowane dla branż RF, takich jak wojsko i przestrzeń, komunikacja RF, testowanie i pomiary oraz zastosowania przemysłowe.
Styl nadwozia produktu

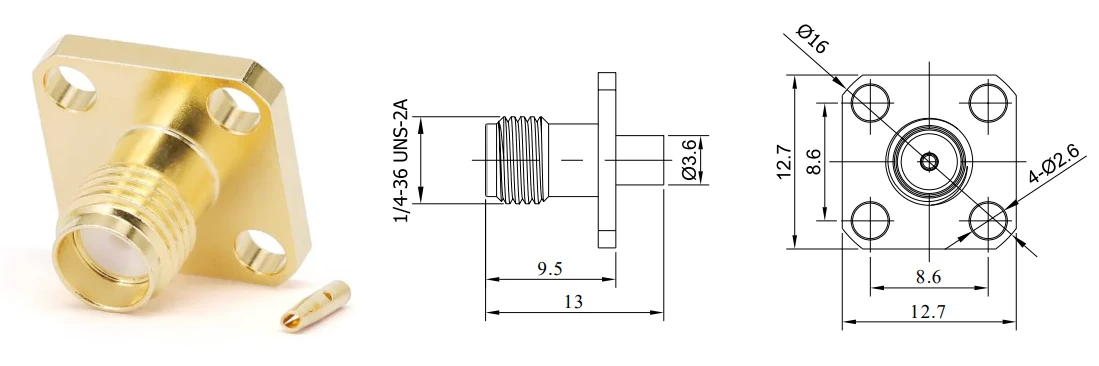

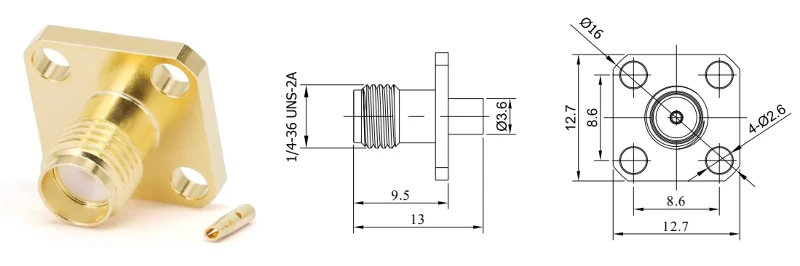

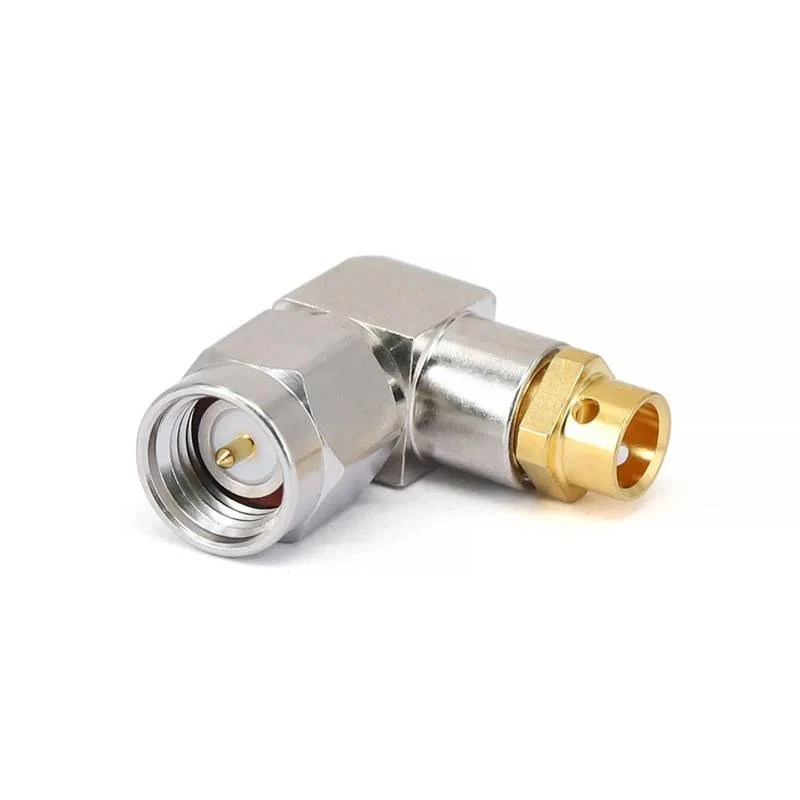

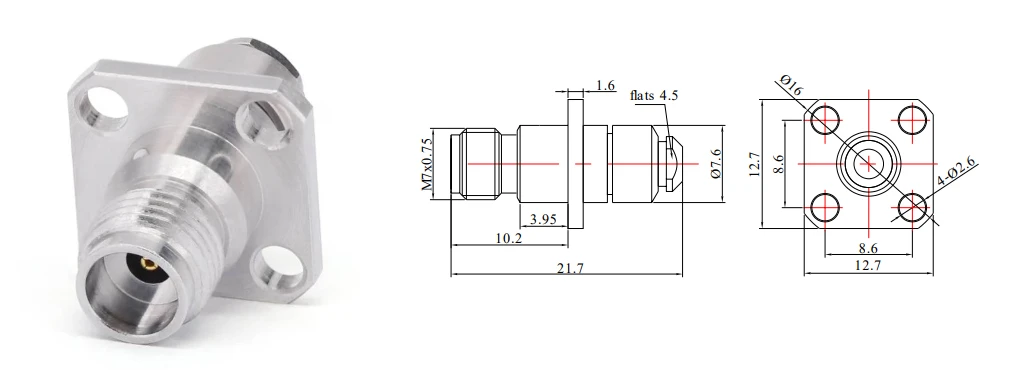

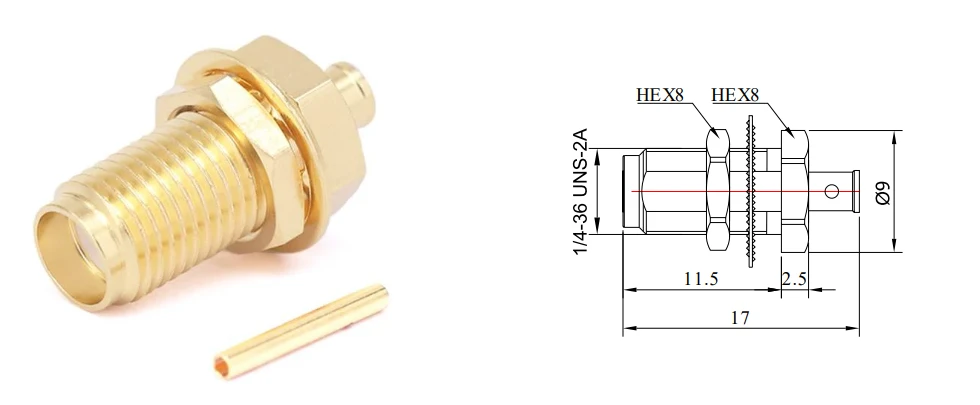

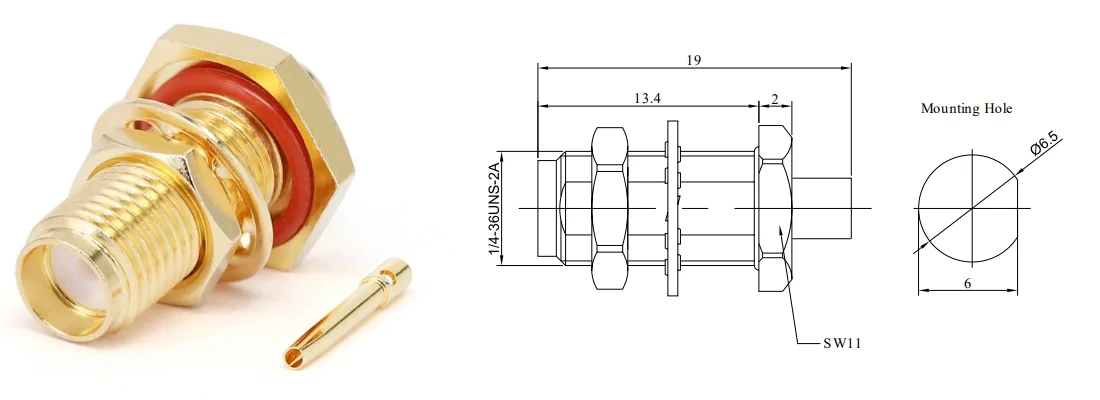

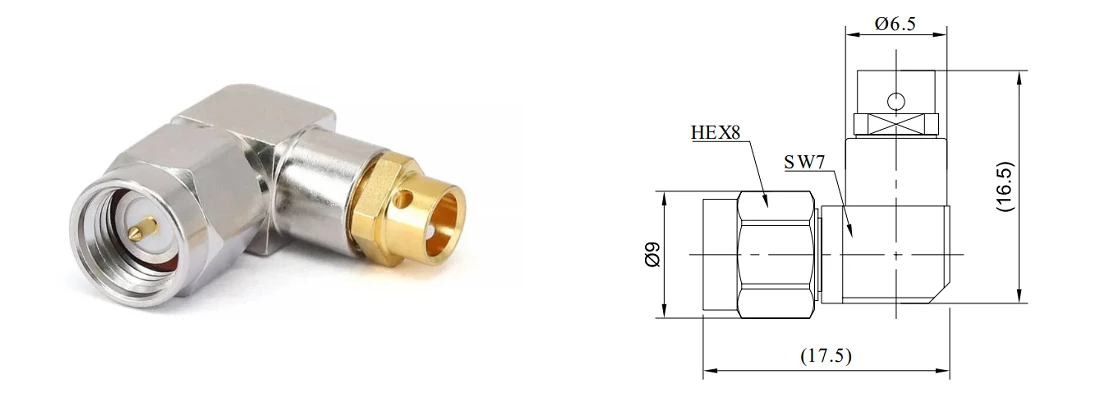

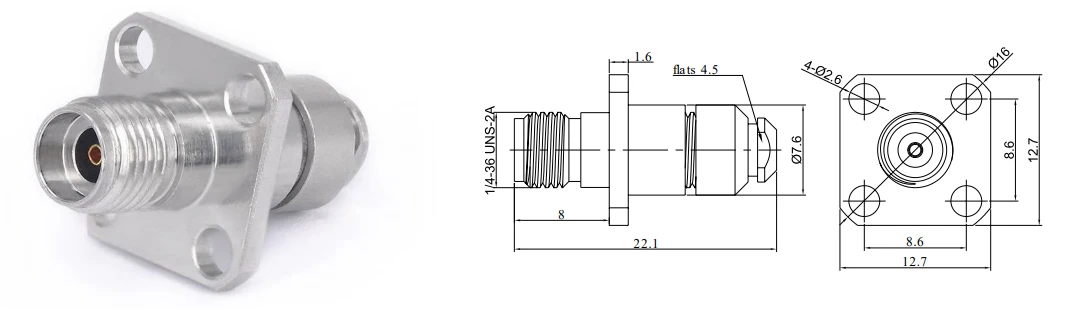

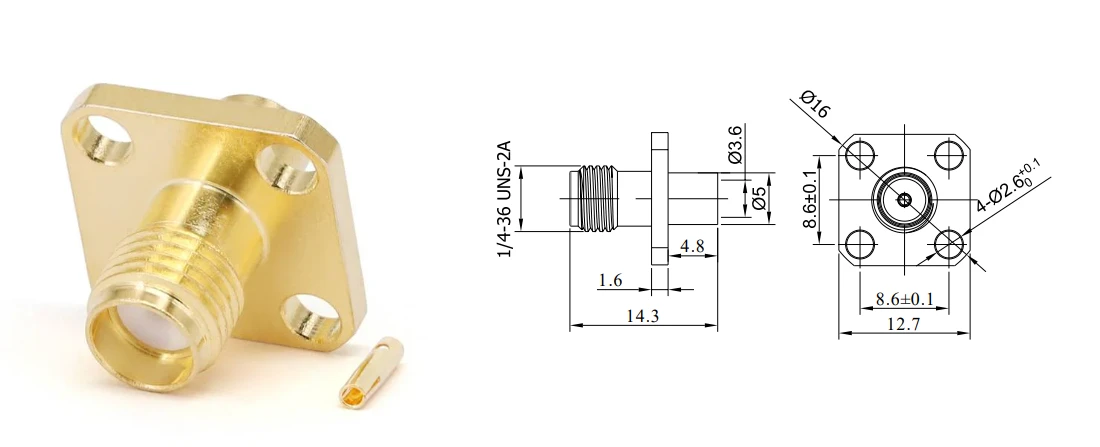

Złącza koncentryczne mają cztery rodzaje form ciała, takie jak prosty, 4 -otworowy kołnierz, kąt prosty, mocowanie grodzi. Możemy wybrać adaptery o różnych strukturach zgodnie z różnymi scenariuszami aplikacji.
Zastosowanie produktu
To SMA, 2,92 mm, 2,4 mm, 1,85 mm, GPO (SMP), PPO (MINI-SMP) złącza kompatybilności z wieloma powszechnie używanymi specyfikacjami kablowymi: .086 '' i. 141 '' i. 047 '' Kabry serii i. Ponadto jest idealnie kompatybilny z fazą o niskiej straty z serii 3506, 3507. Kable serii 3506 mogą utrzymać doskonałą wydajność w pasm częstotliwości od DC do 40 GHz, a nawet do 67 GHz. Niezależnie od tego, czy pracujesz nad projektami dotyczącymi telekomunikacji, lotniska, czy testami i pomiarami, to złącze zapewnia bezproblemową integrację z istniejącą infrastrukturą kablową.
Zamówienie FAQ
Dane specyfikacji produktu
|
Konfiguracja |
|
|
Typ złącza |
SMA\/2,92 mm\/2,4 mm\/1,85 mm\/GPO\/GPPO |
|
Impedancja złącza |
50 omów |
|
Polaryzacja złącza |
Standardowy |
|
Metoda montażu złącza |
Nic |
|
Styl nadwozia złącza |
Prosty\/prosty kąt\/mocowanie grodzi\/4 otwór |
|
Informacje o materiałach |
|
|
Kontakt centralny |
Złoto z kostki |
|
Kontakt zewnętrzny |
Kostka i stal nierdzewna |
|
Ciało |
Kostka i stal nierdzewna |
|
Dielektryk |
PEI\/PTFE |
|
Dane środowiskowe |
|
|
Zakres temperatur |
{-55 stopień do +165 |
|
2011\/65\/UE (ROHS) |
Uległy |
Typ produktu

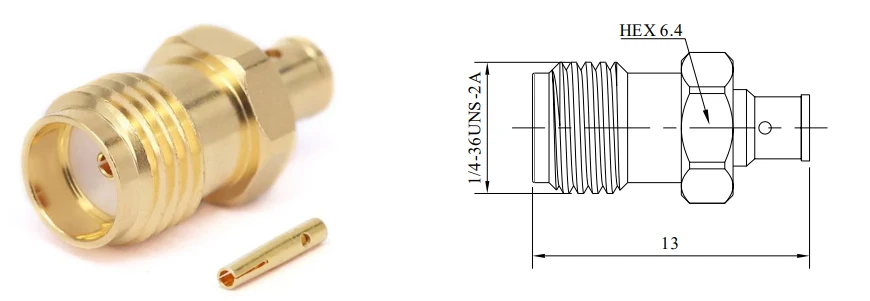

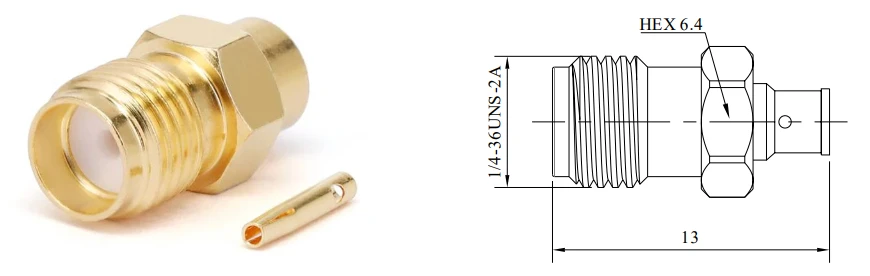

| Złącza SMA koncentryczne | |||
 |
|||
|
SKU |
Częstotliwość |
Dopasuj kabel |
Rozmiar paska |
|
FR 2- SMA-JB3S |
DC -18 GHZ |
.141 '' seria |
|
 |
|||
|
SKU |
Częstotliwość |
Dopasuj kabel |
Rozmiar paska |
|
FR 2- SMA-JB2S |
DC -26. 5GHZ |
.086 '' seria |
|
 |
|||
|
SKU |
Częstotliwość |
Dopasuj kabel |
Rozmiar paska |
|
FR 2- SMA-JB1S |
DC -16. 5GHZ |
.047 '' seria |
|
 |
|||
|
SKU |
Częstotliwość |
Dopasuj kabel |
Rozmiar paska |
|
FR 2- SMA-JWB 3-2 |
DC -18 GHZ |
.141 '' seria |
|
|
|
|||
|
SKU |
Częstotliwość |
Dopasuj kabel |
Rozmiar paska |
|
FR 2- SMA-JWB1S |
DC -26. 5GHZ |
.047 '' seria |
|
 |
|||
|
SKU |
Częstotliwość |
Dopasuj kabel |
Rozmiar paska |
|
FR 2- SMA-KyB3 |
DC -18 GHZ |
.141 '' seria |
|
 |
|||
|
SKU |
Częstotliwość |
Dopasuj kabel |
Rozmiar paska |
|
FR 2- SMA-KyB1s |
DC -26. 5GHZ |
.047 '' seria |
|
 |
|||
|
SKU |
Częstotliwość |
Dopasuj kabel |
Rozmiar paska |
|
FR 2- SMA-KFB3 |
DC -18 GHZ |
.141 '' seria |
|
| Złącza SMA koncentryczne | |||
 |
|||
|
SKU |
Częstotliwość |
Dopasuj kabel |
Rozmiar paska |
|
FR 2- SMA-KFB2 |
DC -18 GHZ |
.086 '' seria |
|
 |
|||
|
SKU |
Częstotliwość |
Dopasuj kabel |
Rozmiar paska |
|
FR 2- SMA-KB3 |
DC -18 GHZ |
.141 '' seria |
|
|
|
|||
|
SKU |
Częstotliwość |
Dopasuj kabel |
Rozmiar paska |
|
FR 2- SMA-KB2 |
DC -18 GHZ |
.086 '' seria |
|
| 2,92 mm złącza koncentryczne | |||
|
|
|||
|
SKU |
Częstotliwość |
Dopasuj kabel |
Rozmiar paska |
|
FR 2-2. 92- jb 2-1 |
DC -40 GHZ |
.086 '' seria |
|
|
|
|||
|
SKU |
Częstotliwość |
Dopasuj kabel |
Rozmiar paska |
|
FR 2-2. 92- kb2 |
DC -40 GHZ |
.086 '' seria |
|
|
|
|||
|
SKU |
Częstotliwość |
Dopasuj kabel |
Rozmiar paska |
|
FR 2-2. 92- kfb2 |
DC -40 GHZ |
.086 '' seria |
|

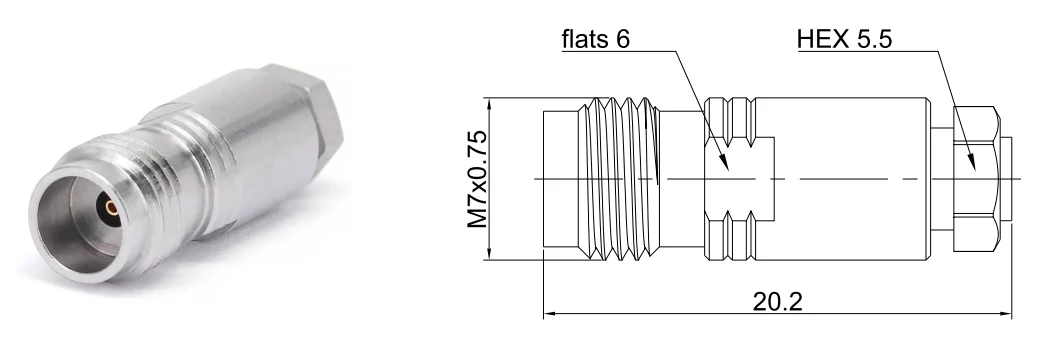

| 2,4 mm złącza koncentryczne | |||
|
|
|||
|
SKU |
Częstotliwość |
Dopasuj kabel |
Rozmiar paska |
|
FR 2-2. 4- jb 2-1 |
DC -50 GHZ |
.086 '' seria |
|
|
|
|||
|
SKU |
Częstotliwość |
Dopasuj kabel |
Rozmiar paska |
|
FR 2-2. 4- kb2 |
DC -50 GHZ |
.086 '' seria |
|
|
|
|||
|
SKU |
Częstotliwość |
Dopasuj kabel |
Rozmiar paska |
|
FR 2-2. 4- kfb2 |
DC -50 GHZ |
.086 '' seria |
|

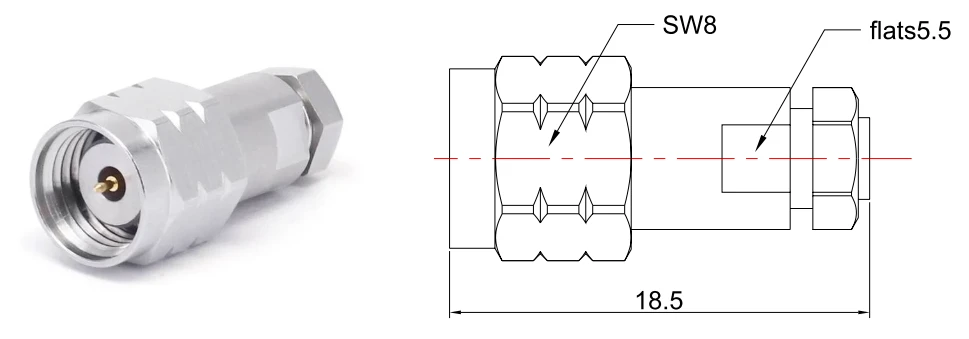

| Złącza koncentryczne 1,85 mm | |||
 |
|||
|
SKU |
Częstotliwość |
Dopasuj kabel |
Rozmiar paska |
|
FR 2-1. 85- jb2s |
DC -67 GHZ |
.086 '' seria |
|
 |
|||
|
SKU |
Częstotliwość |
Dopasuj kabel |
Rozmiar paska |
|
FR 2-1. 85- kb2 |
DC -67 GHZ |
.086 '' seria |
|
| Złącza koncentryczne GPO (SMP) | |||
 |
|||
|
SKU |
Częstotliwość |
Dopasuj kabel |
Rozmiar paska |
|
FR 2- GPO-KWB2 |
DC -26. 5GHZ |
.086 '' seria |
|
 |
|||
|
SKU |
Częstotliwość |
Dopasuj kabel |
Rozmiar paska |
|
FR 2- GPO-KB2 |
DC -40 GHZ |
.086 '' seria |
|
 |
|||
|
SKU |
Częstotliwość |
Dopasuj kabel |
Rozmiar paska |
|
FR 2- GPO-K3 |
DC -3 GHZ |
RG316, RG316D |
|
 |
|||
|
SKU |
Częstotliwość |
Dopasuj kabel |
Rozmiar paska |
|
FR 2- GPO-J3 |
DC -3 GHZ |
RG316, RG316D |
|

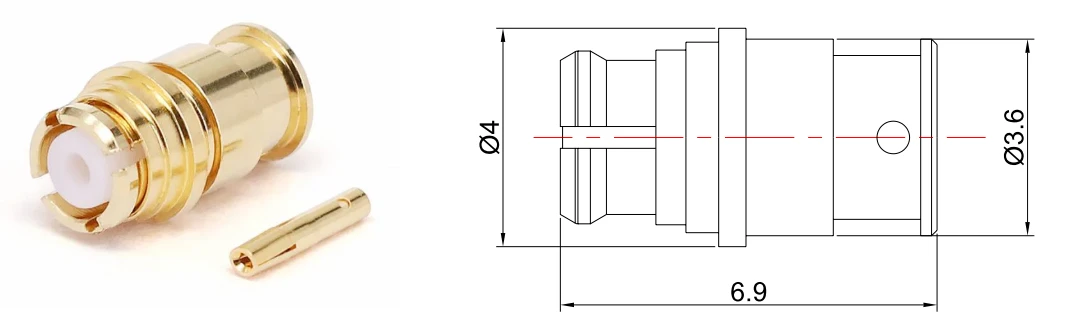

| Złącza koncentryczne GPPO (MINI-SMP) | |||
 |
|||
|
SKU |
Częstotliwość |
Dopasuj kabel |
Rozmiar paska |
|
FR 1- GPPO-KB1 |
DC -65 GHZ |
.047 '' seria |
|
 |
|||
|
SKU |
Częstotliwość |
Dopasuj kabel |
Rozmiar paska |
|
FR 2- gppo-kb 2-3 |
DC -65 GHZ |
.086 '' seria |
|
 |
|||
|
SKU |
Częstotliwość |
Dopasuj kabel |
Rozmiar paska |
|
FR 2- GPPO-KWB2 |
DC -50 GHZ |
.086 '' seria |
|
