Złącza terminalu

To złącza terminali mają wybitną wydajność . może skutecznie przesyłać sygnały na bardzo szerokim pasmie częstotliwości RF z DC ~ 110 GHz, chroniąc integralność sygnału w dużym stopniu i znacznie zmniejszając osłabienie sygnału i refleksję .. Ponadto może wytrzymać wiele wstawek i przeprowadzek, zapewniając połączenia o wysokiej niezawodności .

Poniżej wyróżnia się konserwacją, umożliwiając prostą wymianę i łatwą demontaż i naprawę . z powszechnie stosowaną impedancją 50 omów, ma niską utratę wstawienia, skutecznie minimalizując utratę energii sygnałowej . Oferuje różnorodny zakres rodzajów portów, w tym SMA, 2 {{6} 92mm, 2 ., oferuje różnorodny zasięg rodzajów portów, w tym SMA, 2 {6} 92mm, 2} 4mm, 4mm, 4mm, 4mm, 4mm, 4mm, 4mm, 4mm, 4mm. GPO (SMP), GPPO (MINI-SMP) itp., Umożliwiając elastyczną adaptację do wymagań różnych urządzeń i systemów RF.

Złącza terminalu mają przede wszystkim proste projekt . Niemniej jednak podzbiór tych złączy występuje w konfiguracji pod kątem 90 stopni, oferując elastyczność w celu spełnienia różnych wymagań instalacyjnych .

Pod względem instalacji dostępne są różne opcje . Zamonniste kołnierze obejmują zarówno konfiguracje otworów 4 -, jak i 2 -, umożliwiając bezpieczne załącznik . Dodatkowo, terminalne łączniki z zewnętrznymi interfejsami dostarczają relacjonowane połączenia i łatwe instalacje i łatwe instalacja

Jeśli chodzi o interfejs z obudami lub wnękami, złącza terminalowe obsługują trzy odrębne metody przejściowe . Metoda ściany powietrza - dielektrycznej - Metoda penetracji zapewnia wydajną transmisję sygnału z minimalną interferencją . Izolumentalna - Dielecric Wall - Penetation Options Penetation Options Penitation Metoda - Penetation - Penetracja Penetracja - Penetracja Penetracja Penetracja METODA PEZENTACJA PEZENTACYJNA Zapewnia doskonałą ochronę i wytrzymałość mechaniczną, idealną do środowisk o wysokiej wydajności i wytrzymałych .

Dzięki ich wyjątkowej wydajności te terminalowe złącza są szeroko stosowane w dziedzinie infrastruktury komunikacyjnej i są niezbędnymi kluczowymi elementami stacji bazowych, urządzeń do komunikacji satelitarnej i bezprzewodowej sieci lokalnej (WLAN) . w systemach transceiverów różnych urządzeń, mogą one wydajnie dopasować się do komponentów RF, takich jak anten i różnorodne moduły miotne, a także wydobywa się i wyjściowa Signals. przyczyniając się do stabilnego i wydajnego działania całego łącza komunikacyjnego .

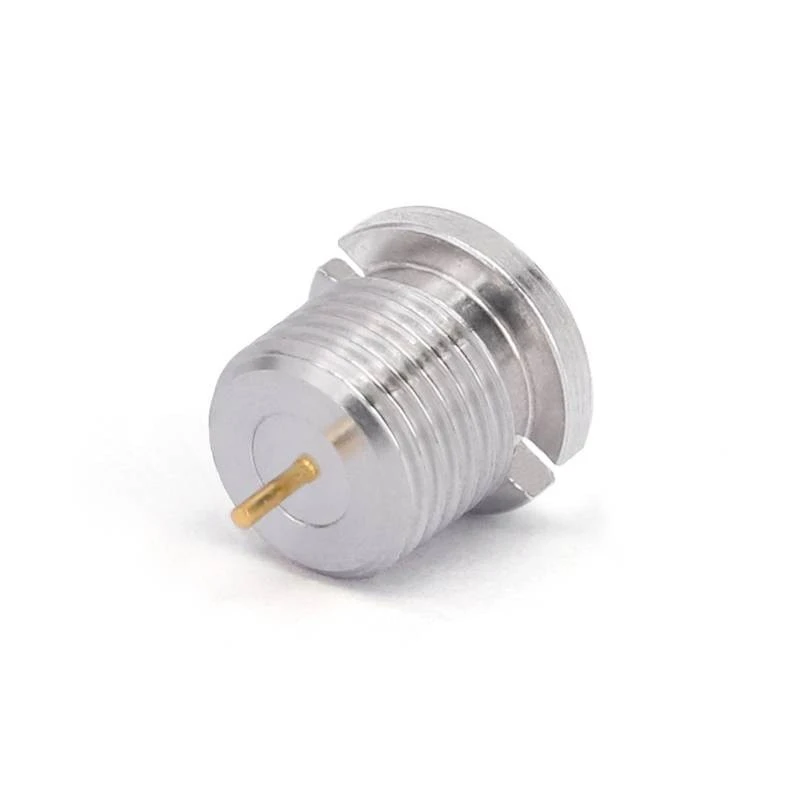

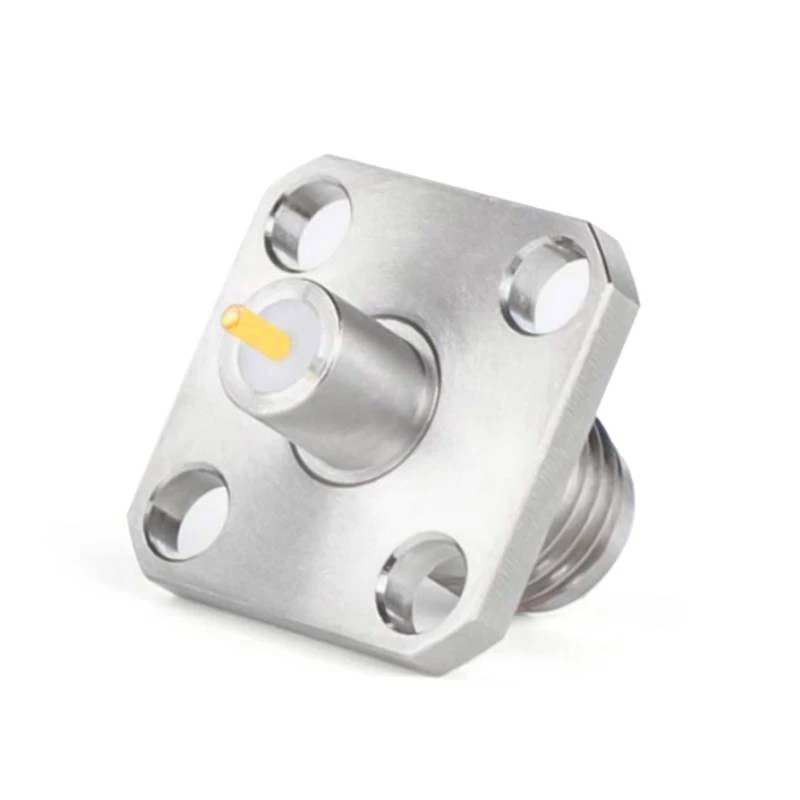

Złącza terminalu SMA

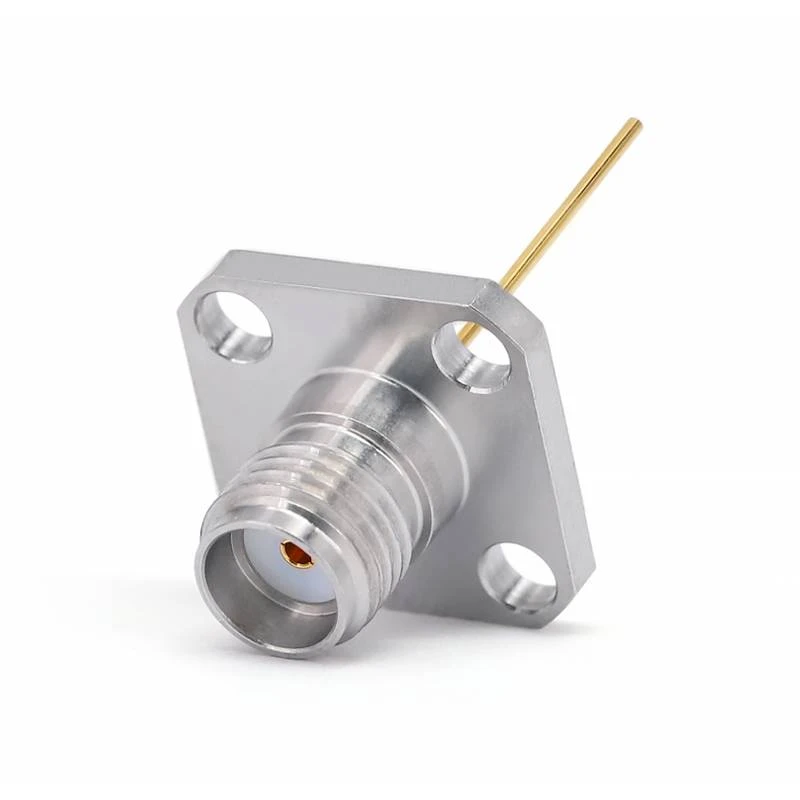

SKU	Częstotliwość	Pin l	Pin d	VSWR	Instalacja

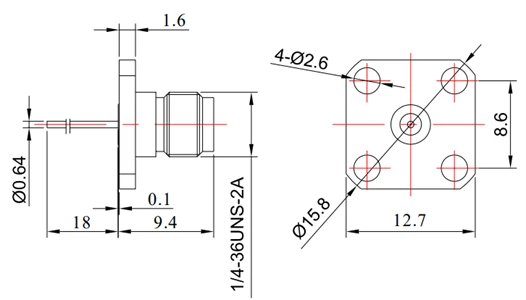

FR 2- SMA-KFD0110	DC - 26.5 GHZ	18 mm	0,64 mm	1.15	Blokowanie śrub

SKU	Częstotliwość	Pin l	Pin d	Kontakt d	VSWR	Instalacja
FR 2- SMA-KFD0101	DC - 26.5 GHZ	2 mm	0,8 mm	4 mm	1.15	Blokowanie śrub
SKU	Częstotliwość	Pin l	Pin d	Dielecric d	VSWR	Instalacja
FR 2- SMA-KFD0405A	DC - 26.5 GHZ	1,3 mm	0,4 mm	3,2 mm	1.15	Blokowanie śrub

Złącza terminalu SMA

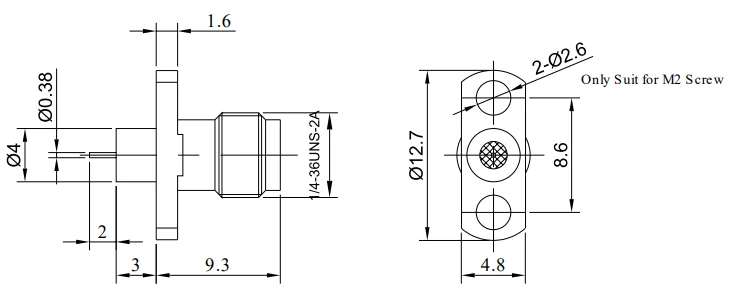

SKU	Częstotliwość	Pin l	Pin d	VSWR	Instalacja
FR 2- SMA-KFD0702	DC - 26.5 GHZ	2 mm	0,38 mm	1.15	Blokowanie śrub

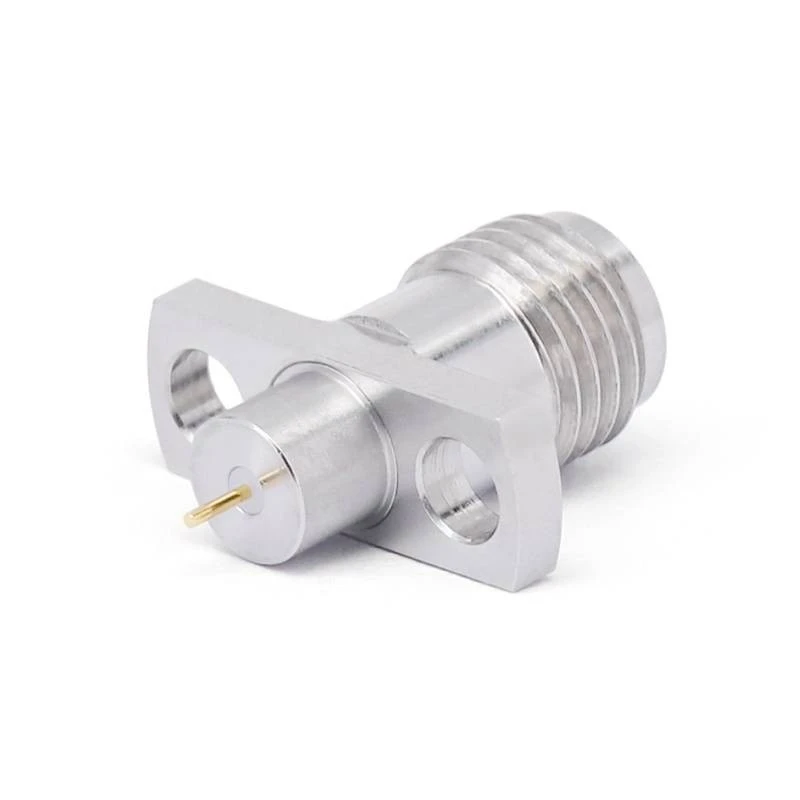

Złącza zaciskowe 2,92 mm
SKU	Częstotliwość	Pin l	Pin d	Dielecric d	VSWR	Instalacja
FR 2-2.92- KFD0705	DC - 26.5 GHZ	1,5 mm	0,30 mm	1,67 mm	1.15	Blokowanie śrub
SKU	Częstotliwość	Pin l	Pin d	Kontakt d	VSWR	Instalacja
FR 2-2.92- KFD0402	DC - 26.5 GHZ	1,5 mm	0,3 mm	4 mm	1.15	Blokowanie śrub

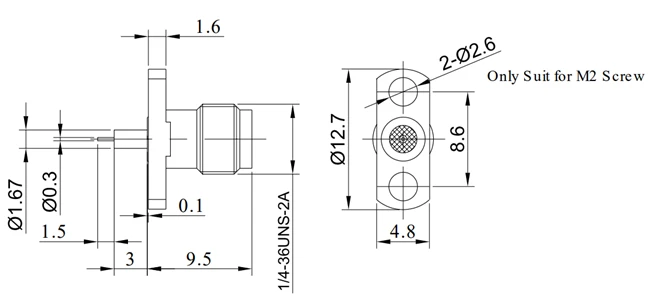

SKU	Częstotliwość	Pin l	Pin d	Dielecric d	VSWR	Instalacja
FR 2-2.92- KFD0405	DC - 26.5 GHZ	1,5 mm	0,3 mm	1,67 mm	1.15	Blokowanie śrub

GPO (SMP) i GPPO (Mini-SMP) złącza
SKU	Częstotliwość	Pin l	Pin d	Kontakt d	VSWR	Instalacja
FR 2- gppo (m) -Jd 1- f	DC - 65 GHZ	1,8 mm	0,30 mm	2,18 mm	1.32@18ghz	Lutowanie
SKU	Częstotliwość	Pin l	Pin d	Śruba	VSWR	Instalacja
FR 2- gpo-jyd12g	DC - 26.5 GHZ	1,2 mm	0,45 mm	M5*0.5	1.40	Nić śrubowa
SKU	Częstotliwość	Pin l	Pin d	Śruba	VSWR	Instalacja
FR 2- gppo-jyd 2- f	DC - 40 GHZ	1 mm	0,3 mm	M4*0.5_6g	1.22	Nić śrubowa

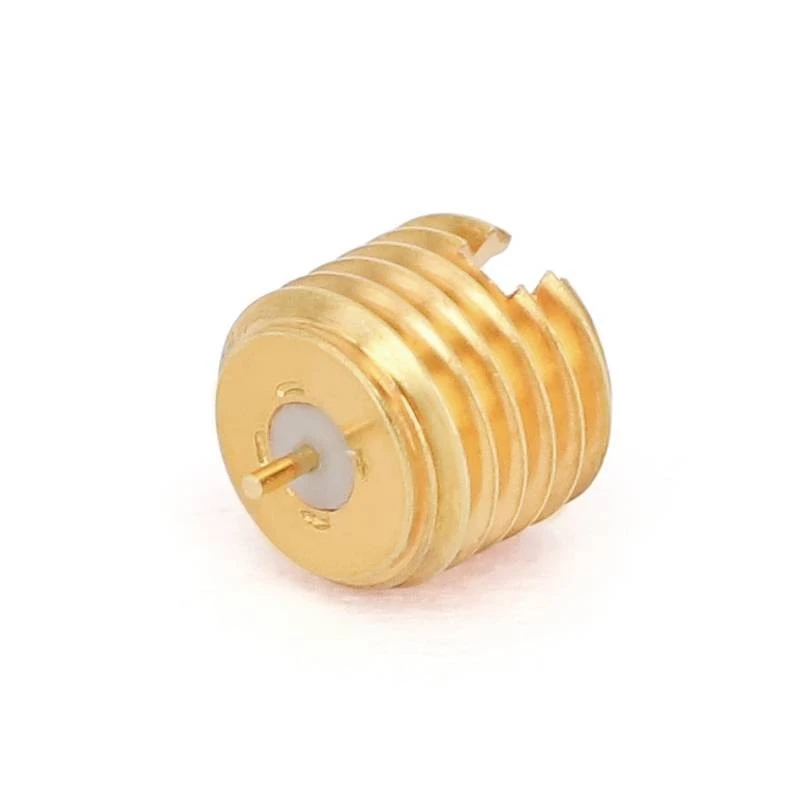

Złącza zaciskowe GPO (SMP)

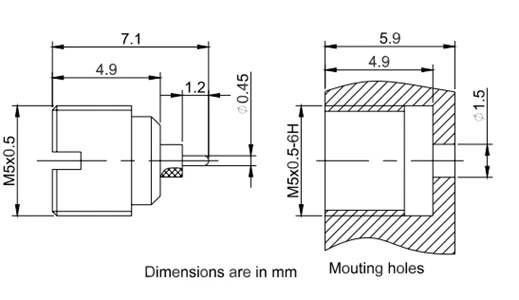

SKU	Częstotliwość	Pin l	Pin d	Śruba	VSWR	Instalacja
FR 2- gpo-jyd26ag-l	DC - 26.5 GHZ	2 mm	0,45 mm	M5*0.5	1.40	Nić śrubowa
SKU	Częstotliwość	Pin l	Pin d	Śruba	VSWR	Instalacja
FR 2- gpo-jyd26g-l	DC - 40 GHZ	2 mm	0,7 mm	M5*0.5	1.43	Nić śrubowa
