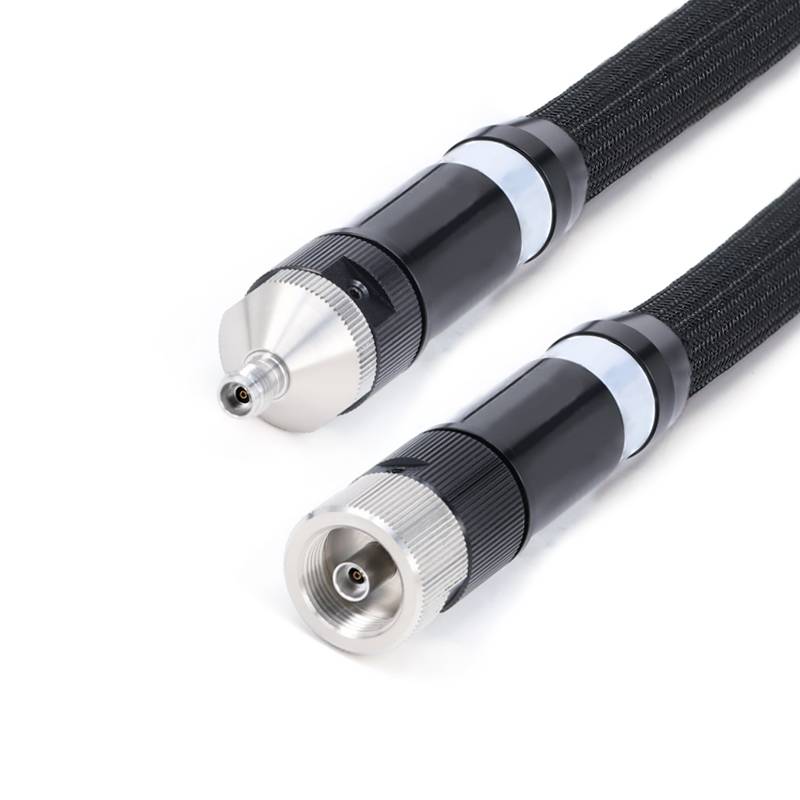

Kable testowe VNA

Seria zestawu kabli testowych Flexirf została zaprojektowana w celu zapewnienia klientom powtarzalnych i precyzyjnych wartości pomiarowych analizatorów sieci wektorowej (VNA).

W scenariuszach testowych analizatorów sieci wektorowych (VNAS) podatność precyzyjnych interfejsów koncentrycznych od dawna stanowi wyzwanie branżowe. Gdy tradycyjne kable testowe są poddawane częstym zatkaniu\/odłączaniu, zginaniu lub naprężeniu mechanicznym, wewnętrzne struktury ich interfejsów-takie, jak wewnętrzne przewody i wsporniki dielektryczne-są podatne na zużycie, deformację lub degradację wydajności elektrycznej z powodu stężenia naprężenia. Wpływa to bezpośrednio na dokładność testowania, a może nawet powodować awarie sprzętu.

Na podstawie klasyfikacji częstotliwości istnieją:

Zespoły kablowe interfejsu 26,5 GHz 3,5 mm, zespoły kablowe 40 GHz 2,4 mm, zespoły kabli NMD 67 GHz 1,85 mm.

Tak zwane zespoły kablowe NMD mają ustawione wzmocnione złącza dla interfejsów. Ta konstrukcja zapewnia, że naprężenie mechaniczne podczas użytkowania jest przede wszystkim wchłaniane przez zewnętrzne elementy strukturalne wzmocnione, zapobiegając uszkodzeniu precyzyjnych interfejsów koncentrycznych.

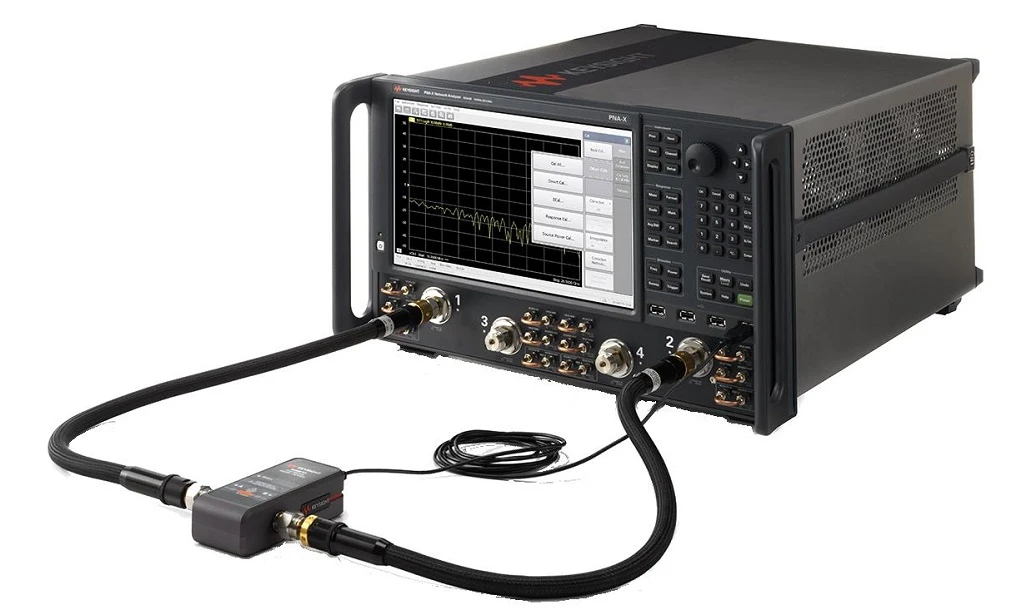

Zespoły kabli testowych VNA to wysokowydajne kable testowe amplitudy i fazy stosowane głównie w analizatorach sieci wektorowych (VNAS), obejmujące działającą zakres częstotliwości DC ~ 67 GHz. Zawierają zrównoważone i wysoce powtarzalne cechy zginania, umożliwiając precyzyjny pomiar parametrów elektrycznych mikrofalowych w laboratoriach, liniach produkcyjnych, systemach testowych i innych scenariuszach.

1. W przypadku zespołów kablowych na niestandardowe długość nie zapomnij zostawić informacji o długości na stronie kasy;
2. Wszystkie zespoły kablowe mogą być wyposażone w parę lub grupy dopasowane do faz; Jeśli potrzebujesz dopasowania kabli, wyślij do nas e -mail: sales@flexirf.com

Typ produktu



Kable testowe VNA
Wspólne modele i wskaźniki techniczne

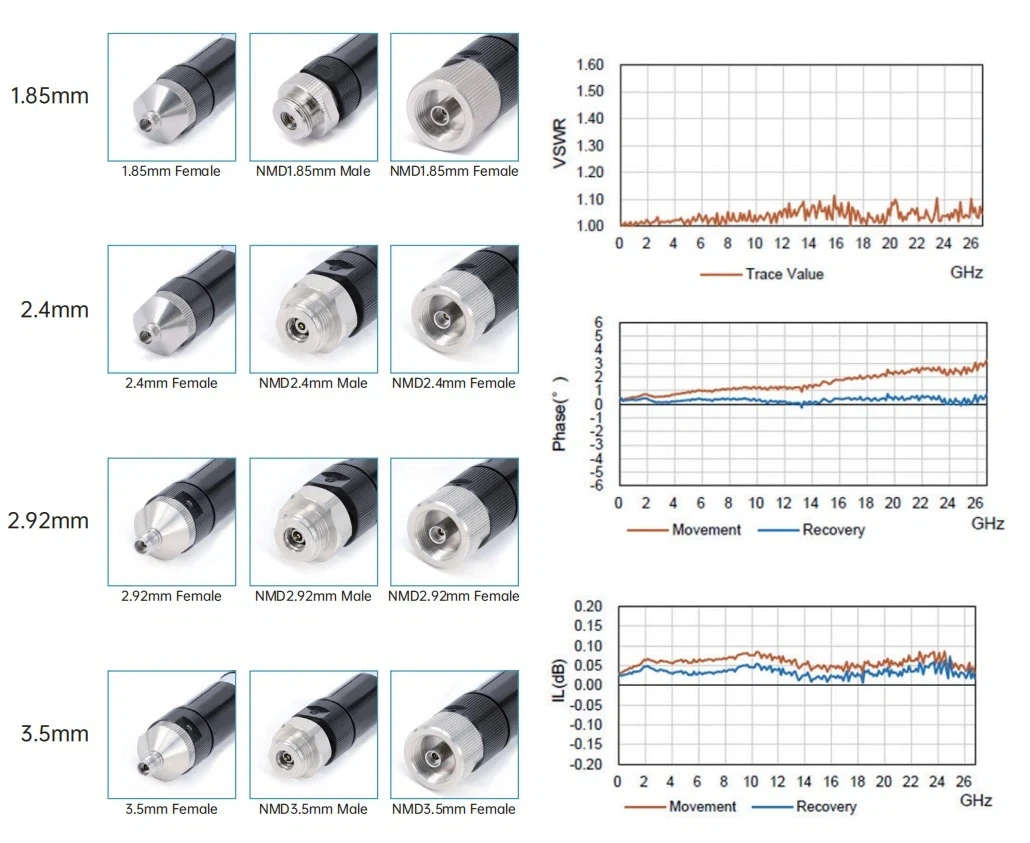

Zdjęcie	SKU	Złącze 1	Złącze 2	Częstotliwość	Strata powrotu\/VSWR
	Vna -35 f35f -630	3,5 mm NMD Female	3,5 mm samica	DC -26. 5GHZ	1.30
	Vna -35 m35f -630	3,5 mm NMD Female	3,5 mm nmd mężczyzna	DC -26. 5GHZ	1.30
	Vna -292 f292f -630	2,92 mm NMD Samica	2,92 mm kobieta	DC -40 GHZ	1.30

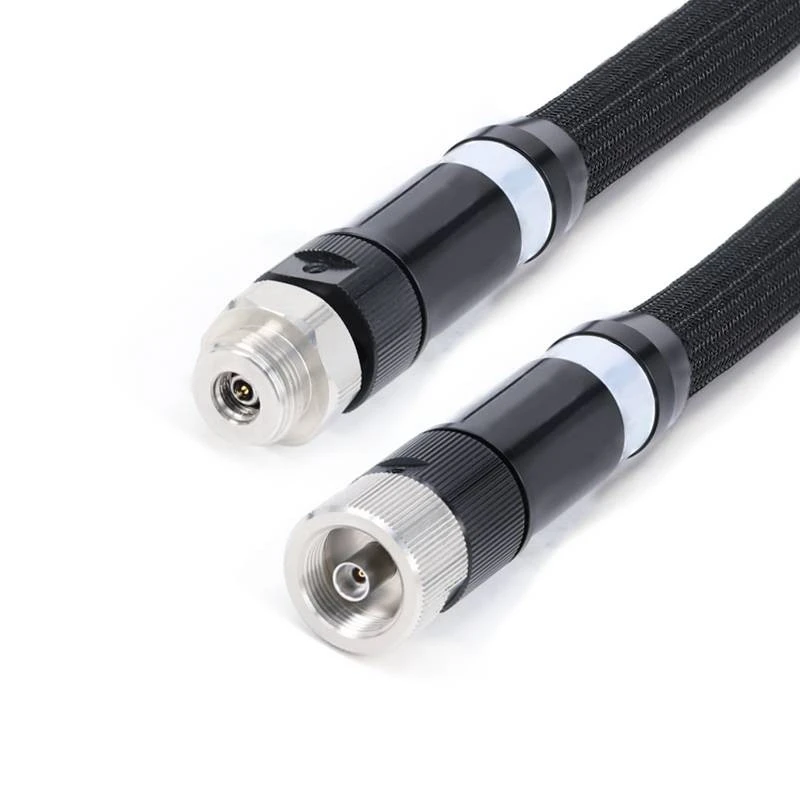

	Vna -292 m292f -630	2,92 mm NMD Samica	2,92 mm NMD Samica	DC -40 GHZ	1.30
	Vna -24 f24f -630	2,4 mm nmd samica	2,4 mm samica	DC -40 GHZ	1.35
	Vna -24 m24f -630	2,4 mm nmd samica	2,4 mm nmd mężczyzna	DC -50 GHZ	1.35

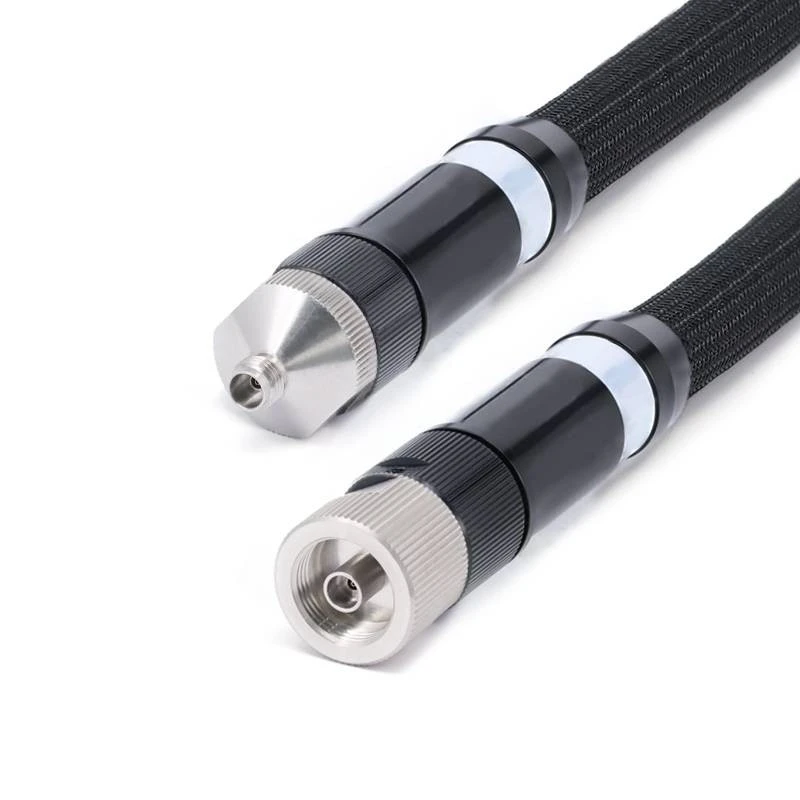

	Vna -185 f185f -630	1,85 mm NMD Samica	Kobieta 1,85 mm	DC -67 GHZ	1.50

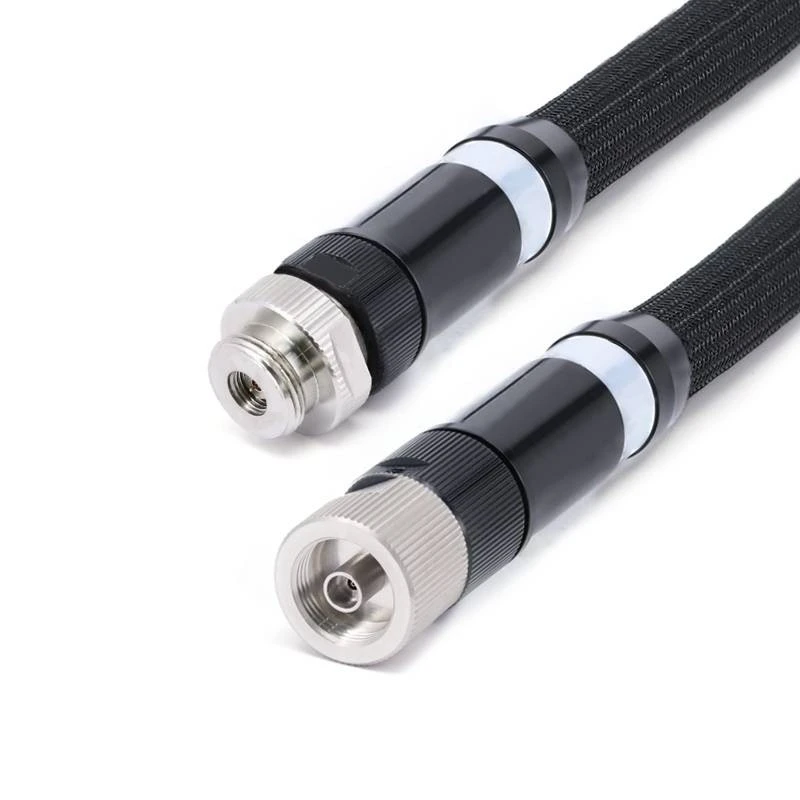

	Vna -185 f185m -630	1,85 mm NMD Samica	1,85 mm nmd mężczyzna	DC -67 GHZ	1.50
