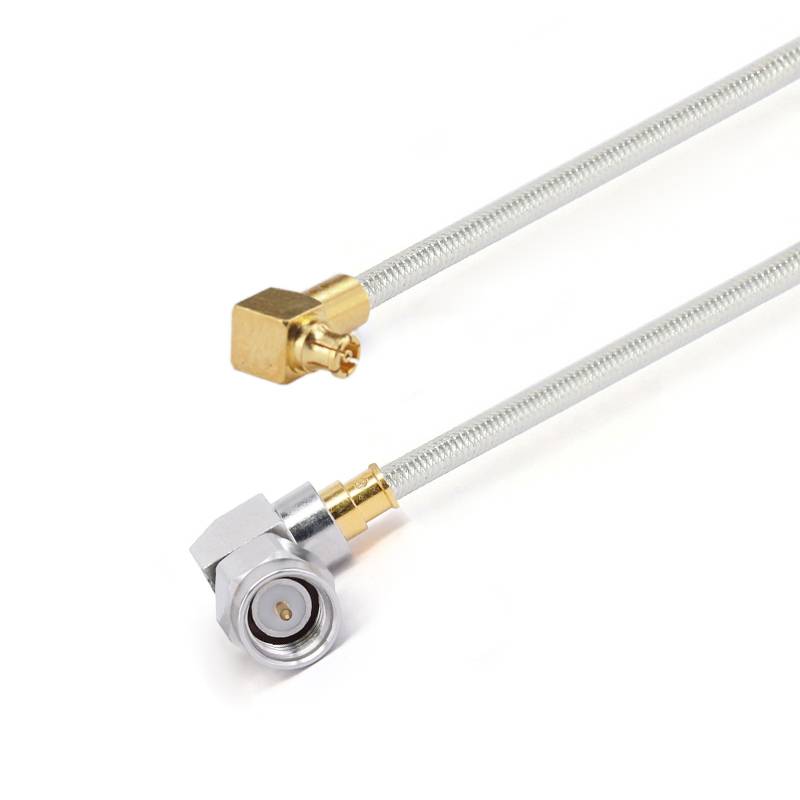

Ręcznie formalne zespoły kablowe Półelastyczny koncepcja to wysokowydajny półelastyczny montaż kabli koncentrycznego, który odgrywa kluczową rolę w wielu polach . Ten produkt jest wykonany przez profesjonalny zespół . z doskonałą projektem i niezawodną wydajnością, spełnia potrzeby wielu branż . dostępne są różne specyfikacje kablowe, takie jak 047. 086 "i 141" .
Opis
Ręcznie komponowane zespoły kablowe Półelastyczny koncepcja jest wysokowydajnym częściowo elastycznym zespołem kabla koncentrycznego, który odgrywa kluczową rolę w wielu polach . Ten produkt jest wykonany przez profesjonalny zespół . z doskonałym projektem i niezawodnym wydajnością, spełnia potrzeby wielu branż . Dostępne są różne specyfikacje kablowe, takie jak 047. 086 "i 141" .

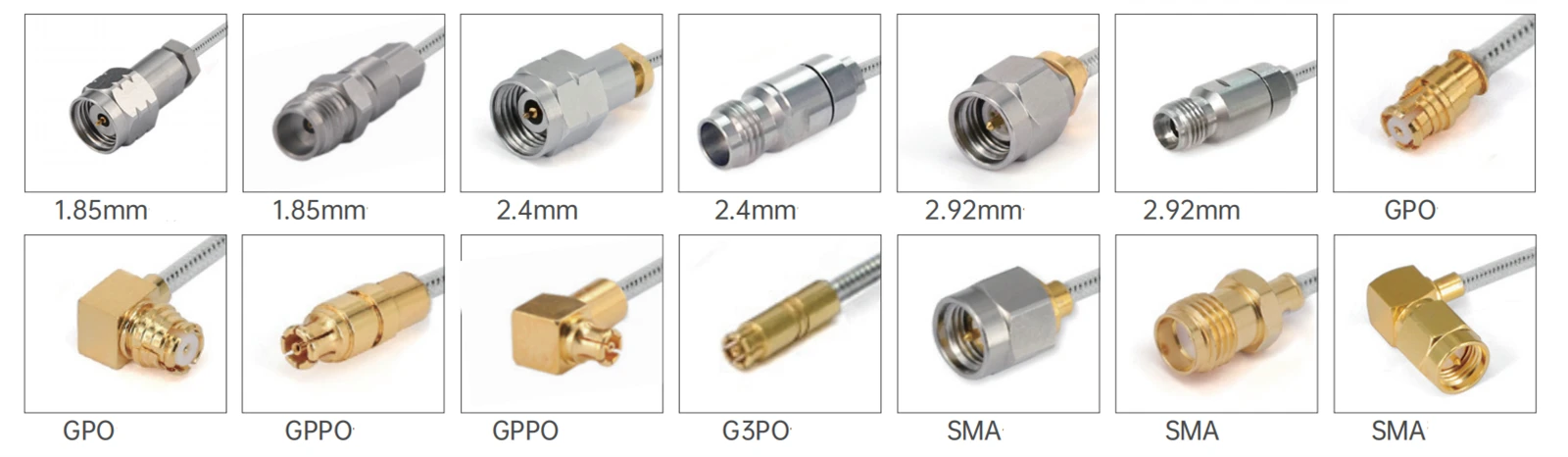

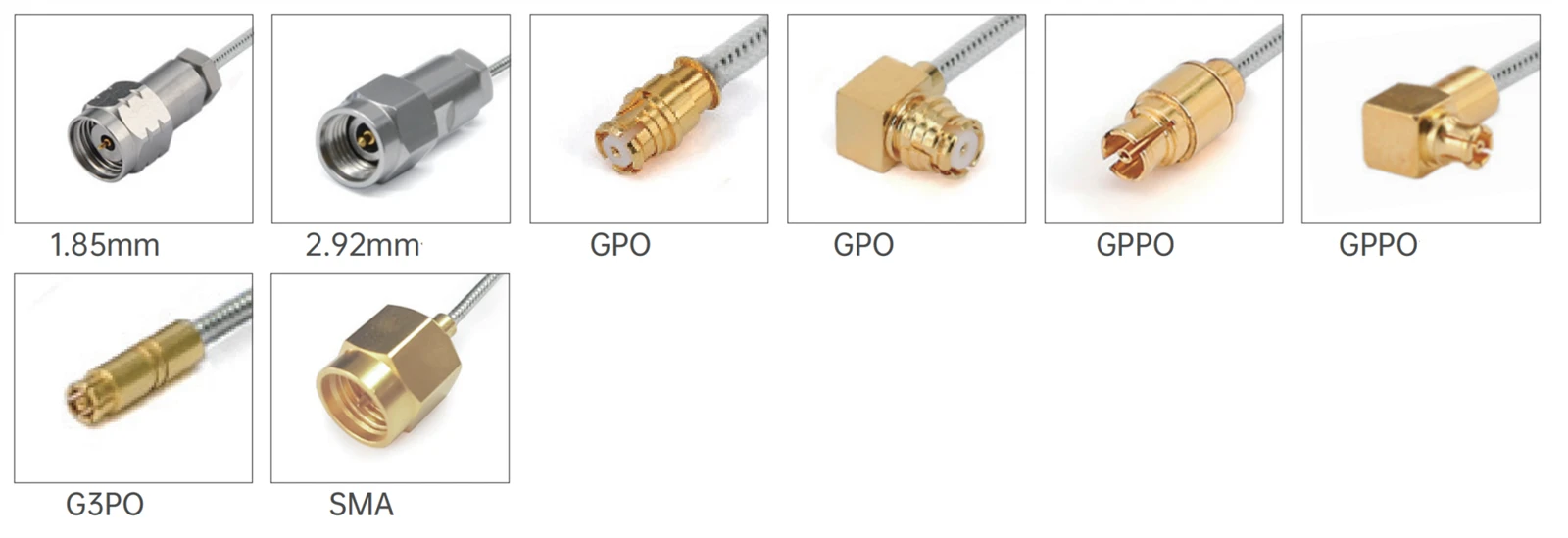

Ponadto produkt oferuje wiele opcji pod względem typów złącza, impedancji, polaryzacji, metod montażu, materiałów kontaktowych i obudowy . Typy złącza obejmują 1 . 85 mm, 2 . 4mm, 2 . 92 mm, sma, g3po, gppo, mmxp, etc.; Impedancja wynosi 50 omów, a biegunowość jest standardem. Istnieją różnorodne metody montażu, a styki i obudowy są wykonane z materiałów, takich jak mosiądz wylewane złotem, miedzianą berylum ze złotem i pasywną stal nierdzewną, aby zapewnić dobrą przewodność elektryczną i odporność na korozję.
Wprowadzenie produktu
Istnieją serie takie jak FR701 i FR702/Gut -047- formularz 047 "Seria i FR711 i FR712/GUT -085- Forma 086 FR702/GUT -047- formularz 047 "Seria to 0 . 29 ± 0 . 0127mm, podczas gdy seria FR711 i FR712/GUT -085- formularz 086" Odpowiednie dane tłumienia i zasilania są dostarczane dla różnych częstotliwości. Istnieje również wiele wspólnych modeli i wskaźników technicznych, aby spełnić wymagania różnych scenariuszy aplikacji.
Pod względem wydajności elektrycznej, środkowym przewodnikiem jest stalowa miedziana stal, w połączeniu z solidnym izolatorem PTFE i cynowanym przewodnikiem zewnętrznym drutu miedzianym . ma niską pojemność (95,1pf/m), wysoką prędkość propagacji (70%) i doskonałą efektywność osłony (efektywność osłony (doskonałą skuteczność osłony (wydajność osłony (doskonała efektywność osłony (doskonała efektywność chronu (< -100dB @ 1GHz). It has a strong power handling capacity. For example, it can reach 10 watts under the conditions of 18GHz, sea level, and VSWR1.0. The operating temperature range is from -40°C to +165°C, and it complies with the 2011/65/EU (RoHS) standard, being environmentally friendly and adaptable to various environments.
Zastosowanie produktu
Ze względu na jego charakterystykę polegającej na zgięciu i doskonałej wydajności elektrycznej, jest szeroko stosowany w polach, takich jak komunikacja, urządzenia elektroniczne oraz testowanie i pomiar . w scenariuszach, takich jak - wykrywanie witryny sieci komunikacyjnych i rozwiązywanie problemów z wyposażeniem przemysłowym, pół - elastyczne kable są używane jako tymczasowe stały połączenia . są łatwe do przenoszenia i obsługa sprzętu przemysłowego. Szybko ustal powiązania testowe między różnymi urządzeniami, umożliwiając wydajne ukończenie pracy wykrywania .
Ważne notatki
1. W przypadku zespołów kablowych na niestandardowe długość nie zapomnij zostawić informacji o długości na stronie kasy;
2. Wszystkie zespoły kablowe mogą być dostarczone z parami lub grupami dopasowanymi do faz; Jeśli potrzebujesz dopasowania kabli, wyślij do nas e -mail: sales@flexirf.com
Dane specyfikacji produktu
|
Konfiguracja |
|
|
Typ złącza 1 |
1,85 mm/2,4 mm/2,92 mm/SMA/G3PO/GPPO |
|
Impedancja złącza 1 |
50 omów |
|
Złącze 1 polaryzacja |
Standard |
|
Typ złącza 2 |
1,85 mm/2,4 mm/2,92 mm/SMA/G3PO/GPPO/ |
|
Impedancja złącza 2 |
50 omów |
|
Złącze 2 polaryzacja |
Standardowy |
|
Metoda montażu złącza |
Nic |
|
Styl nadwozia złącza |
Prosty i prosty kąt |
|
Informacje o materiałach |
|
|
Kontakt centralny |
Mosiężne złoto plamowane, miedziane złoto berylum |
|
Kontakt zewnętrzny |
Mosiężne złoto plamowane, miedziane złoto berylowe, pasywne ze stali nierdzewnej |
|
Ciało |
Mosiężne złoto, miedziane złoto berylum, passywacja ze stali nierdzewnej |
|
Dielektryk |
PEI/PTFE |
|
Dane środowiskowe |
|
|
Zakres temperatur |
{-40 stopień do +165 |
|
2011/65/UE (ROHS) |
Uległy |
|
Specyfikacje kablowe |
|
|
Centrum przewodnika |
Srebrny Copperweld |
|
Dielektryk |
Solidny PTFE |
|
Kurtka |
Brak lub FEP |
|
Pojemność (PF/M) |
95.1 |
|
Prędkość propagacji (%) |
70 |
|
Skuteczność chroniąca |
<-100dB @ 1GHz |
|
Obsługa mocy |
10 watt @ 18 GHz na poziomie morza, VSWR1.0 |
Typ produktu
| FR701 i FR702/GUT -047- Formularz 047 "Zespół kabla serii | ||||
 |
Średnica materiału struktury (mm) |
|||
|
1 |
Wewnętrzny dyrygent |
Srebrna stal miedziana |
0.29±0.0127 |
|
|
2 |
Izolator |
Solidny PTFE |
0.94±0.0254 |
|
|
3 |
Zewnętrzny przewód |
Drut miedziany cyndy |
1.19±0.05 |
|
|
4 |
Kurtka |
Fep |
1.6±0.13 |
|
| Tłumienie, moc (stan testu na poziomie morza 20 stopni) | |||||
|
Częstotliwość (GHz) |
0.5 |
1 |
5 |
10 |
20 |
|
Tłumienie (DB/M) |
0.787 |
1.112 |
2.585 |
3.734 |
5.443 |
|
Moc (w) |
67.4 |
47.4 |
20.7 |
14.4 |
9.9 |
|
Wspólne modele i wskaźniki techniczne
|
|||||
|
Zdjęcie |
SKU |
Złącze 1 |
Złącze 2 |
Częstotliwość |
Strata powrotu/VSWR |
|
|
FR 701-292 ff1g3pf-xxx |
2,92 mm samica z 2 otworami |
G3PO (SMPS) Kobieta |
DC -40 GHZ |
12dB |
|
|
FR 701-292 MG3PF-XXX |
2,92 mm mężczyzny |
G3PO (SMPS) Kobieta |
DC -40 GHZ |
12dB |
|
|
FR 701-292 fg3pf-xxx |
2,92 mm kobieta |
G3PO (SMPS) Kobieta |
DC -40 GHZ |
12dB |
|
|
FR 701-185 MG3PF-XXX |
1,85 mm samiec |
G3PO (SMPS) Kobieta |
DC -67 GHZ |
10db |
|
|
FR 701-185 fg3pf-xxx |
Kobieta 1,85 mm |
G3PO (SMPS) Kobieta |
DC -67 GHZ |
10db |
| FR711 i FR712/Gut -085- Formularz 086 "Zespół kabla serii serii | ||||
 |
Średnica materiału struktury (mm) |
|||
|
1 |
Wewnętrzny dyrygent |
Srebrna miedziana miedziana stee |
0.51±0.0127 |
|
|
2 |
Izolator |
Solidny PTFE |
1.69±0.0254 |
|
|
3 |
Zewnętrzny przewód |
Drut miedziany cyndy |
2.2±0.05 |
|
|
4 |
Kurtka |
Fep |
2.54 |
|
| Tłumienie, moc (stan testu na poziomie morza 20 stopni) | |||||
|
Częstotliwość (GHz) |
0.4 |
1 |
5 |
10 |
18 |
|
Tłumienie (DB/M) |
0.43 |
0.70 |
1.72 |
2.49 |
3.46 |
|
Moc (w) |
253 |
157 |
69 |
47 |
33 |
| Wspólne modele i wskaźniki techniczne |
 |
|
FR712/GUT -085- forma FEP (z kurtką FEP) |
|||||
|
Zdjęcie |
SKU |
Złącze 1 |
Złącze 2 |
Częstotliwość |
Strata powrotu/VSWR |
|
|
FR 712- SMMSMM-XXX |
Mężczyzna SMA |
Mężczyzna SMA |
DC -26.5 GHZ |
1.35 |
|
|

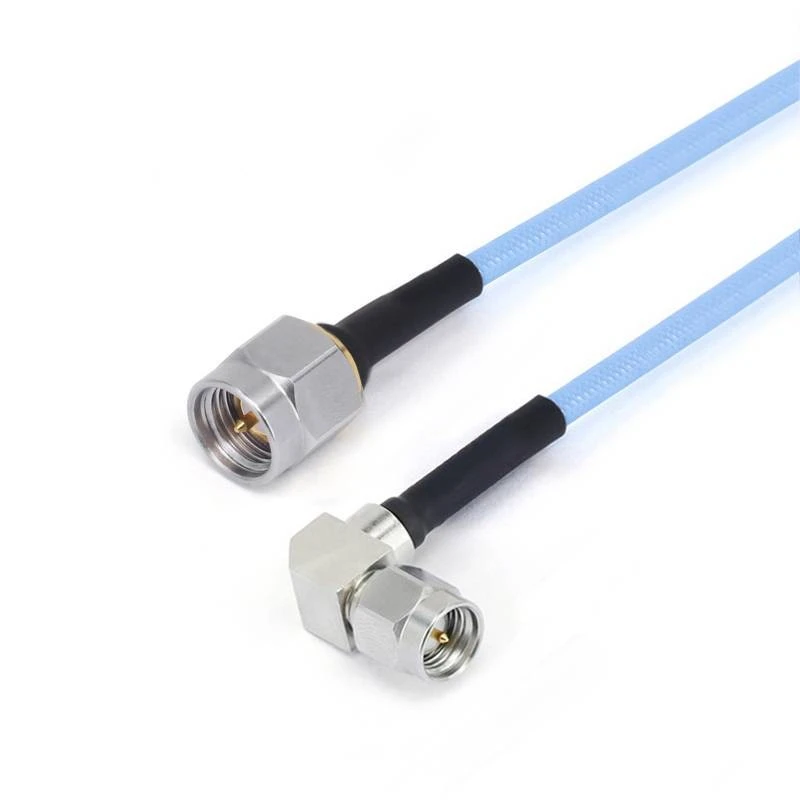

FR 12- smmsmwm-xxx -18 g |
Mężczyzna SMA |
Mężczyzna SMA z prostym kątem |
DC -18 GHZ |
1.35 |
|
|
FR 712- smwmsmwm-xxx -18 g |
Mężczyzna SMA z prostym kątem |
Mężczyzna SMA z prostym kątem |
DC -18 GHZ |
1.40 |
|
|
FR 712- smmgpf-xxx |
Mężczyzna SMA |
GPO (SMP) Kobieta |
DC -26.5 GHZ |
1.35 |
|
|
FR 712- SMMGPWF-XXX |
Mężczyzna SMA |
Kobieta GPO (SMP) z kątem prostym |
DC -26.5 GHZ |
1.40 |
|
|
FR 712- SMMGPPF-XXX |
Mężczyzna SMA |
Kobieta GPPO (Mini-SMP) |
DC -26.5 GHZ |
1.35 |
|
|
FR 712- smmgppwf-xxx |
Mężczyzna SMA |
Kobieta GPPO (Mini-SMP) z kątem prostym |
DC -26.5 GHZ |
1.40 |
|
|

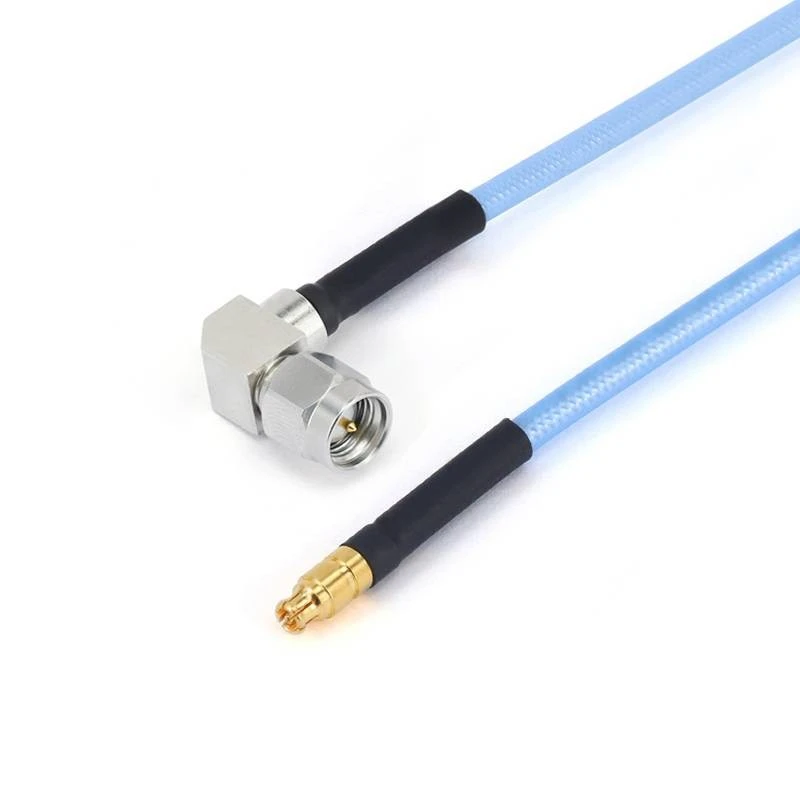

FR 712- smwmgppf-xxx -18 g |
Mężczyzna SMA z prostym kątem |
Kobieta GPPO (Mini-SMP) |
DC -18 GHZ |
15db |
|
|

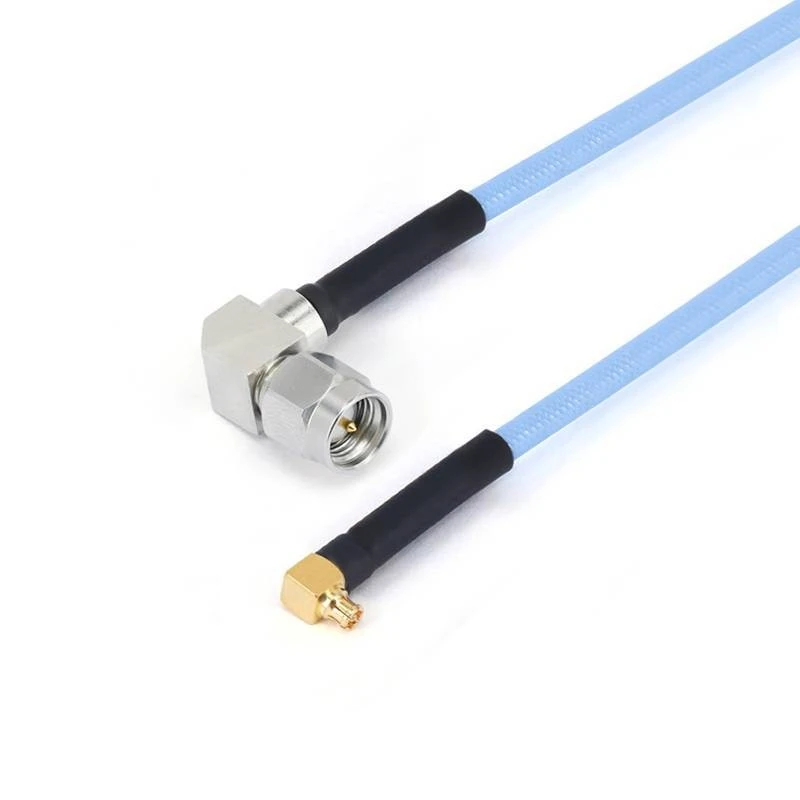

FR 712- smwmgppwf-xxx -18 g |
Mężczyzna SMA z prostym kątem |
Kobieta GPPO (Mini-SMP) z kątem prostym |
DC -18 GHZ |
15db |
|
|
FR 712- SMFGPF-XXX |
Kobieta SMA |
GPO (SMP) Kobieta |
DC -18 GHZ |
1.35 |
|
|
FR 712- smffgpf-xxx |
Samica SMA z 4 -dołkowym kołnierzem |
GPO (SMP) Kobieta |
DC -18 GHZ |
1.35 |
|
|
FR 712- SMFGPPF-XXX |
Kobieta SMA |
Kobieta GPPO (Mini-SMP) |
DC -26.5 GHZ |
1.40 |
|
|
FR 712- SMFFGPPF-XXX |
Samica SMA z 4 -dołkowym kołnierzem |
Kobieta GPPO (Mini-SMP) |
DC -26.5 GHZ |
1.40 |
|
|
FR 712-292 M292M-XXX |
2,92 mm mężczyzny |
2,92 mm mężczyzny |
DC - 40 GHZ |
1.44 |
|
|
FR 712-292 mgpf-xxx |
2,92 mm mężczyzny |
GPO (SMP) Kobieta |
DC - 40 GHZ |
10db |
|
|
FR 712-292 mgpwf-xxx |
2,92 mm mężczyzny |
Kobieta GPO (SMP) z kątem prostym |
DC - 40 GHZ |
10db |
|
|
FR 712-292 fgpf-xxx |
2,92 mm kobieta |
GPO (SMP) Kobieta |
DC - 40 GHZ |
10db |
|
|
FR 712-292 ffgpf-xxx |
2,92 mm samica z 4 otworami |
GPO (SMP) Kobieta |
DC - 40 GHZ |
10db |
|
|
FR 712-292 mgppf-xxx |
2,92 mm mężczyzny |
Kobieta GPPO (Mini-SMP) |
DC - 40 GHZ |
14db |
|
|
FR 712-292 mgppwf-xxx |
2,92 mm mężczyzny |
Kobieta GPPO (Mini-SMP) z kątem prostym |
DC - 40 GHZ |
14db |
|
|
FR 712-292 fgppf-xxx |
2,92 mm kobieta |
Kobieta GPPO (Mini-SMP) |
DC - 40 GHZ |
14db |
|
|
FR 712-292 ffgppf-xxx |
2,92 mm samica z 4 otworami |
Kobieta GPPO (Mini-SMP) |
DC - 40 GHZ |
14db |
|
|
FR 712-292 MG3PF-XXX |
2,92 mm mężczyzny |
G3PO (SMPS) Kobieta |
DC - 40 GHZ |
12dB |
|
|
FR 712-292 fg3pf-xxx |
2,92 mm kobieta |
G3PO (SMPS) Kobieta |
DC - 40 GHZ |
12dB |
|
|
FR 712-292 ffg3pf-xxx |
2,92 mm samica z 4 otworami |
G3PO (SMPS) Kobieta |
DC - 40 GHZ |
12dB |
|
|
FR 712-185 MG3PF-XXX |
1,85 mm samiec |
G3PO (SMPS) Kobieta |
DC - 67 GHZ |
10db |
|
|
FR 712-185 fg3pf-xxx |
Kobieta 1,85 mm |
G3PO (SMPS) Kobieta |
DC - 67 GHZ |
10db |
|
|
FR 712-185 ffg3pf-xxx |
Kobieta 1,85 mm z 4 -otworowym kołnierzem |
G3PO (SMPS) Kobieta |
DC - 67 GHZ |
10db |
|
Form FR711/Gut -085- (bez kurtki FEP) |
|||||
|
Zdjęcie |
SKU |
Złącze 1 |
Złącze 2 |
Częstotliwość |
Strata powrotu/VSWR |
|
|
FR 711- SMMSMM-XXX |
Mężczyzna SMA |
Mężczyzna SMA |
DC -26.5 GHZ |
1.35 |
 |
FR 11- smmsmwm-xxx -18 g |
Mężczyzna SMA |
Mężczyzna SMA z prostym kątem |
DC -18 GHZ |
1.35 |
|
|

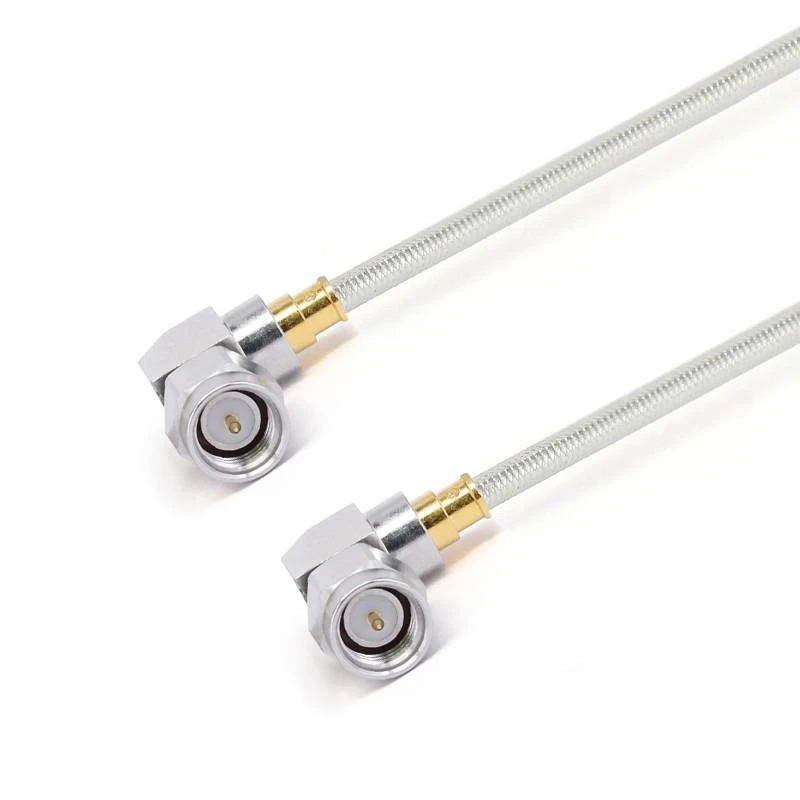

FR 711- smwmsmwm-xxx -18 g |
Mężczyzna SMA z prostym kątem |
Mężczyzna SMA z prostym kątem |
DC -18 GHZ |
1.40 |
|
|
FR 711- smwmgppwf-xxx -18 g |
Mężczyzna SMA z prostym kątem |
Kobieta GPPO (Mini-SMP) z kątem prostym |
DC -18 GHZ |
1.40 |
|
|
FR 711-292 mmmpxm-xxx |
2,92 mm mężczyzny |
MMPX MĘŻCZYZN |
DC -40 GHZ |
14db |
|
|
R 711-292 MMMPXF-XXX |
2,92 mm mężczyzny |
Kobieta MMPX |
DC -40 GHZ |
14db |
|
|
FR 711-24 mmmpxm-xxx |
2,4 mm samiec |
MMPX MĘŻCZYZN |
DC -50 GHZ |
12dB |
|
|
FR 711-24 mmmpxf-xxx |
2,4 mm samiec |
Kobieta MMPX |
DC -50 GHZ |
12dB |
|
|
FR 711-185 mmmpxm-xxx |
1,85 mm samiec |
MMPX MĘŻCZYZN |
DC -67 GHZ |
10db |
|
|
FR 711-185 mmmpxf-xxx |
1,85 mm samiec |
Kobieta MMPX |
DC -67 GHZ |
10db |
|
|
FR 711-185 MG3PF-XXX |
1,85 mm samiec |
G3PO (SMPS) Kobieta |
DC -67 GHZ |
10db |
|
|
FR 711-185 fg3pf-xxx |
Kobieta 1,85 mm |
G3PO (SMPS) Kobieta |
DC -67 GHZ |
10db |
|
|
FR 711-185 ffg3pf-xxx |
Kobieta 1,85 mm z 4 -otworowym kołnierzem |
G3PO (SMPS) Kobieta |
DC -67 GHZ |
10db |
