Kable testowe ogólnego celu

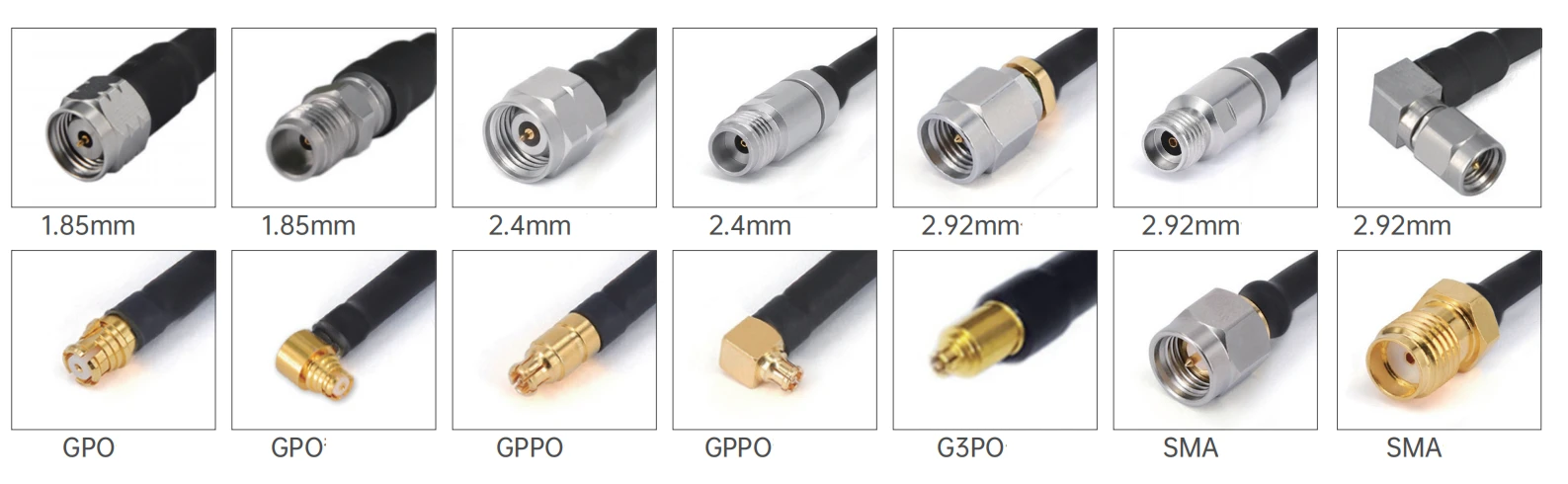

Kable testowe ogólnego celu to szeroko stosowane produkty kablowe w dziedzinach takich jak testy elektroniczne, z wieloma cechami w celu spełnienia różnorodnych wymagań użytkowania. Jeśli chodzi o złącza, kabel ten oferuje różne rodzaje złączy, w tym 1,85 mm, 2,4 mm, 2,92 mm, SMA, G3PO i GPPO. Wszystkie złącza mają impedancję 50 omów i standardową polaryzację.
Opis
Kable testowe ogólnego celu
Kable testowe ogólnego celu to szeroko stosowane produkty kablowe w dziedzinach takich jak testy elektroniczne, z wieloma cechami w celu spełnienia różnorodnych wymagań użytkowania. Jeśli chodzi o złącza, kabel ten oferuje różne rodzaje złączy, w tym 1,85 mm, 2,4 mm, 2,92 mm, SMA, G3PO i GPPO. Wszystkie złącza mają impedancję 50 omów i standardową polaryzację. Ponadto złącza mają wiele metod instalacji, w tym typów kątowych prostych i prawej, które można elastycznie dostosować do różnych interfejsów urządzeń.
Wprowadzenie produktu
Jeśli chodzi o wybór materiału, kontakt centralny, kontakt zewnętrzny i główny korpus wykonane są z materiałów, takich jak mosiądz wylewane złotem, miedzianą berylową wylewaną złotem lub pasywną stalą nierdzewną, które mają dobrą przewodność elektryczną i odporność na korozję. Dielektryk jest wykonany z materiałów PEI lub PTFE, aby zapewnić wydajność transmisji sygnału. Centralnym przewodnikiem kabla jest stal miedziana srebrna - odziana, warstwa izolacyjna jest stała PTFE, warstwa ekranująca składa się ze srebrnej taśmy miedzianej i drutu miedzianego, a osłona wykonana jest z materiału FEP. To nie tylko skutecznie chroni sygnały zakłócające, ale także ma pewną wytrzymałość mechaniczną i odporność na środowisko.
Zastosowanie produktu
Podczas badań, rozwoju, produkcji i testowania stacji bazowych komunikacyjnych, telefonów komórkowych, urządzeń do komunikacji satelitarnej itp. Kable testowe ogólne - cele są wymagane do podłączenia różnych instrumentów testowych z urządzeniami komunikacyjnymi w celu zapewnienia stabilnej transmisji sygnału, aby dokładnie przetestować różne wskaźniki wydajności sprzętu, takie jak siła sygnału, charakterystyka częstotliwości, szybkość transmisji itp., Na przykład, w konstrukcji 5G bazowych, to tak samo w celu połączenia sygnałów, SPECTRUMATY. oraz inne urządzenia do precyzyjnego przetestowania wydajności stacji bazowych stacji bazowych, zapewniając, że stacje bazowe mogą zapewnić stabilne i wydajne usługi komunikacyjne.
Ważne notatki
1. W przypadku zespołów kablowych na niestandardowe długość nie zapomnij zostawić informacji o długości na stronie kasy;
2. Wszystkie zespoły kablowe mogą być wyposażone w parę lub grupy dopasowane do faz; Jeśli potrzebujesz dopasowania kabli, wyślij do nas e -mail: sales@flexirf.com
Dane specyfikacji produktu
|
Konfiguracja |
|
|
Typ złącza 1 |
1,85 mm/2,4 mm/2,92 mm/SMA/G3PO/GPPO/N. |
|
Impedancja złącza 1 |
50 omów |
|
Złącze 1 polaryzacja |
Standardowy |
|
Typ złącza 2 |
1,85 mm/2,4 mm/2,92 mm/SMA/G3PO/GPPO/N. |
|
Impedancja złącza 2 |
50 omów |
|
Złącze 2 polaryzacja |
Standardowy |
|
Metoda montażu złącza |
Nic |
|
Styl nadwozia złącza |
Prosty i prosty kąt |
|
Informacje o materiałach |
|
|
Kontakt centralny |
Mosiężne złoto plamowane, miedziane złoto berylum |
|
Kontakt zewnętrzny |
Mosiężne złoto plamowane, miedziane złoto berylowe, pasywne ze stali nierdzewnej |
|
Ciało |
Mosiężne złoto, miedziane złoto, pasywacja ze stali nierdzewnej |
|
Dielektryk |
PEI/PTFE |
|
Dane środowiskowe |
|
|
Zakres temperatur |
{-40 stopień do +165 |
|
2011/65/UE (ROHS) |
Uległy |
|
Specyfikacje kablowe |
|
|
Centrum przewodnika |
Srebrny Copperweld |
|
Dielektryk |
Solidny PTFE |
|
Dwa osłony |
Paskup miedziany i drut srebrny |
|
Kurtka |
Fep |
|
Pojemność (PF/M) |
95.1 |
|
Prędkość propagacji (%) |
70 |
|
Skuteczność chroniąca |
<-100dB @ 1GHz |
|
Obsługa mocy |
10watt @ 18GHz at sea level, VSWR1.0 |
Typ produktu
| Elastyczne zestaw kabli GAF71/RG405SS 405 | ||||
 |
Średnica materiału struktury (mm) |
|||
|
1 |
Wewnętrzny dyrygent |
Srebrna stal miedziana |
0.51±0.05 |
|
|
2 |
Izolator |
Solidny PTFE |
1.63±0.05 |
|
|
3 |
Wewnętrzna ekranowanie |
Srebrny pasmo miedziane |
1.80±0.05 |
|
|
4 |
Zewnętrzne osłony |
Połączenie z drutu z srebrnym drutem |
2.18±0.05 |
|
|
5 |
kurtka |
Fep |
2.54±0.1 |
|
| Tłumienie, moc (stan testu na poziomie morza 20 stopni) | |||||||
|
Częstotliwość (GHz) |
1 |
3 |
5 |
10 |
15 |
18 |
20 |
|
Tłumienie (DB/M) |
0.75 |
1.29 |
1.71 |
2.56 |
3.22 |
3.57 |
3.80 |
|
Tłumienie (db/ft) |
0.229 |
0.393 |
0.521 |
0.780 |
0.981 |
1.008 |
1.115 |
|
Wspólne modele i wskaźniki techniczne
|
|||||
|
Zdjęcie |
SKU |
Złącze 1 |
Złącze 2 |
Częstotliwość |
Strata powrotu/VSWR |
 |

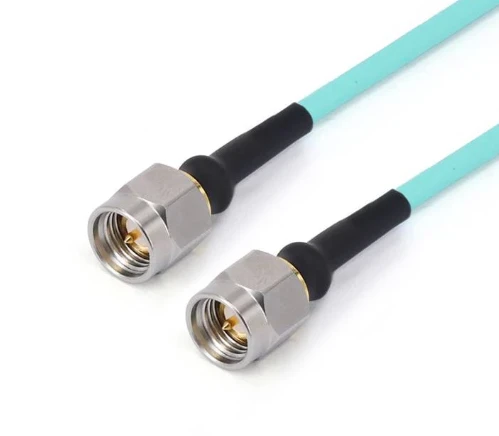

FRF 71- SMMSMM-XXX |
Mężczyzna SMA |
Mężczyzna SMA |
DC -26. 5GHZ |
1.30 |
 |

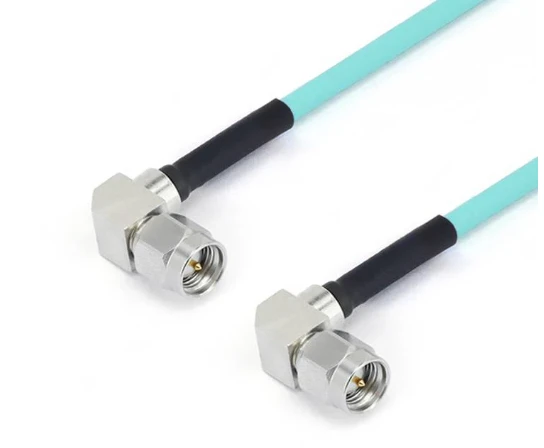

Frf 71- smwmsmwm-xxx -18 g |
Mężczyzna SMA z prostym kątem |
Mężczyzna SMA z prostym kątem |
DC -18 GHZ |
1.30 |
 |

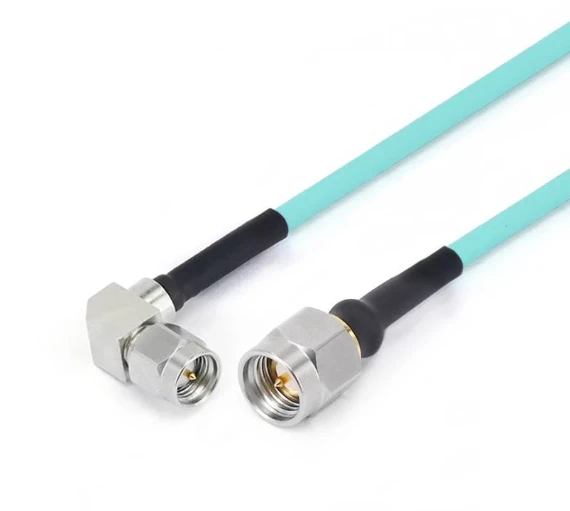

Frf 71- smmsmwm-xxx -18 g |
Mężczyzna SMA |
Mężczyzna SMA z prostym kątem |
DC -18 GHZ |
1.30 |
 |
FRF 71- SMMGPF-XXX |
Mężczyzna SMA |
GPO (SMP) Kobieta |
DC -26. 5GHZ |
1.35 |
 |
FRF 71- smmgpwf-xxx |
Mężczyzna SMA |
Kobieta GPO (SMP) z kątem prostym |
DC -26. 5GHZ |
1.35 |
 |
FRF 71- SMFGPF-XXX |
Kobieta SMA |
GPO (SMP) Kobieta |
DC -26. 5GHZ |
1.35 |
 |
FRF 71- SMFFGPF-XXX |
Samica SMA z 4 -dołkowym kołnierzem |
GPO (SMP) Kobieta |
DC -26. 5GHZ |
1.35 |
 |
FRF 71- SMMGPPF-XXX |
Mężczyzna SMA |
Kobieta GPPO (Mini-SMP) |
DC -26. 5GHZ |
14db |
 |
FRF 71- smmgppwf-xxx |
Mężczyzna SMA |
Kobieta GPPO z prostym kątem |
DC -26. 5GHZ |
14db |
 |
Frf 71- smwmgppf-xxx -18 g |
Mężczyzna SMA z prostym kątem |
Kobieta GPPO (Mini-SMP) |
DC -18 GHZ |
15db |
 |
Frf 71- smwmgppwf-xxx -18 g |
Mężczyzna SMA z prostym kątem |
Kobieta GPPO z prostym kątem |
DC -18 GHZ |
15db |
 |
FRF 71- SMFGPPF-XXX |
Kobieta SMA |
Kobieta GPPO (Mini-SMP) |
DC -26. 5GHZ |
14db |
 |
FRF 71- SMFFGPPF-XXX |
Samica SMA z 4 -dołkowym kołnierzem |
Kobieta GPPO (Mini-SMP) |
DC -26. 5GHZ |
14db |
 |
Frf 71-292 m292m-xxx |
2,92 mm samiec |
2,92 mm samiec |
DC -40 GHZ |
1.35 |
 |
FRF 71-292 mgpf-xxx |
2,92 mm samiec |
GPO (SMP) Kobieta |
DC -40 GHZ |
14db |
 |
FRF 71-292 mgpwf-xxx |
2,92 mm samiec |
Kobieta GPO (SMP) z kątem prostym |
DC -40 GHZ |
12db |
 |
FRF 71-292 fgpf-xxx |
2,92 mm kobieta |
GPO (SMP) Kobieta |
DC -40 GHZ |
14db |
 |
FRF 71-292 ffgpf-xxx |
2,92 mm samica z 4 otworami |
GPO (SMP) Kobieta |
DC -40 GHZ |
14db |
 |
Frf 71-292 mgppf-xxx |
2,92 mm samiec |
Kobieta GPPO (Mini-SMP) |
DC -40 GHZ |
14db |
 |
Frf 71-292 fgppf-xxx |
2,92 mm kobieta |
Kobieta GPPO (Mini-SMP) |
DC -40 GHZ |
14db |
 |
FRF 71-292 ffgppf-xxx |
2,92 mm samica z 4 otworami |
Kobieta GPPO (Mini-SMP) |
DC -40 GHZ |
14db |
 |
FRF 71-292 mgppwf-xxx |
2,92 mm samiec |
Kobieta GPPO (Mini-SMP) z kątem prostym |
DC -40 GHZ |
12db |
 |
Frf 71-292 mg3pf-xxx |
2,92 mm samiec |
G3PO (SMPS) Kobieta |
DC -40 GHZ |
14db |
 |
FRF 71-292 fg3pf-xxx |
2,92 mm kobieta |
G3PO (SMPS) Kobieta |
DC -40 GHZ |
14db |
 |
FRF 71-292 ffg3pf-xxx |
2,92 mm samica z 4 otworami |
G3PO (SMPS) Kobieta |
DC -40 GHZ |
14db |
 |
FRF 71-24 m24m-xxx |
2,4 mm samiec |
2,4 mm samiec |
DC -50 GHZ |
14db |
 |
FRF 71-24 fgpf-xxx |
2,4 mm samica |
GPO (SMP) Kobieta |
DC -40 GHZ |
12db |
 |
Frf 71-24 ffgpf -100 |
2,4 mm samica z kołnierzem 4 otworami |
GPO (SMP) Kobieta |
DC -40 GHZ |
12db |
 |
FRF 71-24 mgpwf-xxx |
2,4 mm samiec |
Kobieta GPO (SMP) z kątem prostym |
DC -40 GHZ |
10db |
 |
Frf 71-24 mgppf-xxx |
2,4 mm samiec |
Kobieta GPPO (Mini-SMP) |
DC -40 GHZ |
12db |
 |
FRF 71-24 mgppwf-xxx |
2,4 mm samiec |
Kobieta GPPO (Mini-SMP) z kątem prostym |
DC -40 GHZ |
10db |
 |
Frf 71-24 fgppf-xxx |
2,4 mm samica |
Kobieta GPPO (Mini-SMP) |
DC -40 GHZ |
12db |
 |
FRF 71-24 ffgppf-xxx |
2,4 mm samica z kołnierzem 4 otworami |
Kobieta GPPO (Mini-SMP) |
DC -40 GHZ |
12db |
 |
Frf 71-185 mg3pf-xxx |
1,85 mm samiec |
G3PO (SMPS) Kobieta |
DC - 67 GHZ |
10db |
 |
FRF 71-185 fg3pf-xxx |
Kobieta 1,85 mm |
G3PO (SMPS) Kobieta |
DC - 67 GHZ |
10db |
 |
FRF 71-185 ffg3pf-xxx |
1,85 mm z kołnierzem 4 otworami |
G3PO (SMPS) Kobieta |
DC - 67 GHZ |
10db |
|

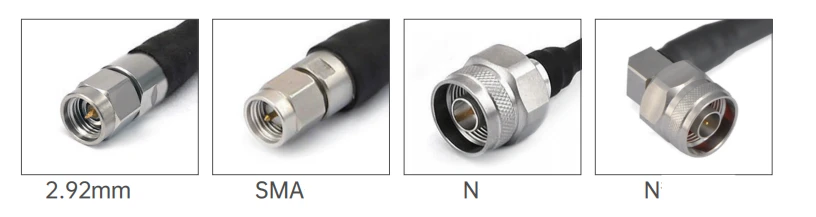

Elastyczne zestaw kabli GAF72/RG402SS 402 |
||||||
|
Średnica materiału struktury (mm) |
||||||
 |
1 |
Wewnętrzny dyrygent |
Srebrna stal miedziana |
0.92±0.05 |
||
|
2 |
Izolator |
Solidny PTFE |
2.97±0.05 |
|||
|
3 |
Wewnętrzna ekranowanie |
Srebrny pasmo miedziane |
3.25±0.05 |
|||
|
4 |
Zewnętrzne osłony |
Połączenie z drutu z srebrnym drutem |
3.58±0.1 |
|||
|
5 |
kurtka |
Fep |
4.12±0.13 |
|||
| Tłumienie, moc (stan testu na poziomie morza 20 stopni) | |||||||
|
Częstotliwość (GHz) |
1 |
3 |
5 |
10 |
15 |
18 |
20 |
|
Tłumienie (DB/M) |
0.41 |
0.74 |
0.98 |
1.47 |
1.87 |
2.10 |
2.24 |
|
Tłumienie (db/ft) |
0.125 |
0.226 |
0.299 |
0.448 |
0.570 |
0.640 |
0.683 |
|
Wspólne modele i wskaźniki techniczne
|
|||||
|
Zdjęcie |
SKU |
Złącze 1 |
Złącze 2 |
Częstotliwość |
Strata powrotu/VSWR |
|
|
FRF 72- SMMSMM-XXX |
Mężczyzna SMA |
Mężczyzna SMA |
DC -26. 5GHZ |
1.30 |
|
|

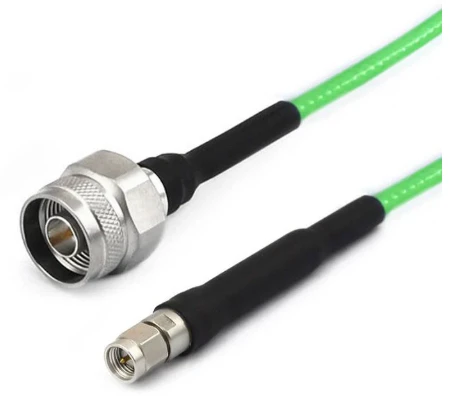

FRF 72- nmsmm-xxx |
N Mężczyzna |
Mężczyzna SMA |
DC -18 GHZ |
1.25 |
|
|

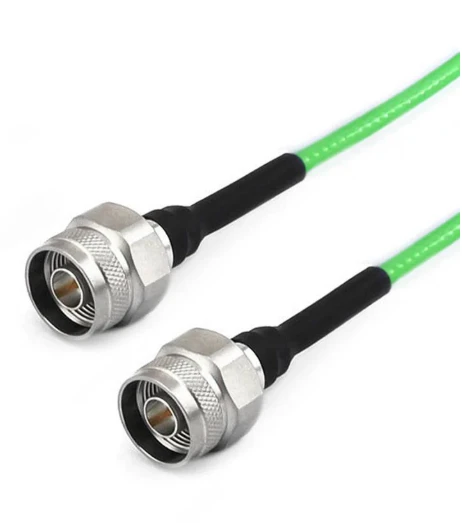

Frf 72- nmnm-xxx |
N Mężczyzna |
N Mężczyzna |
DC -18 GHZ |
1.25 |
