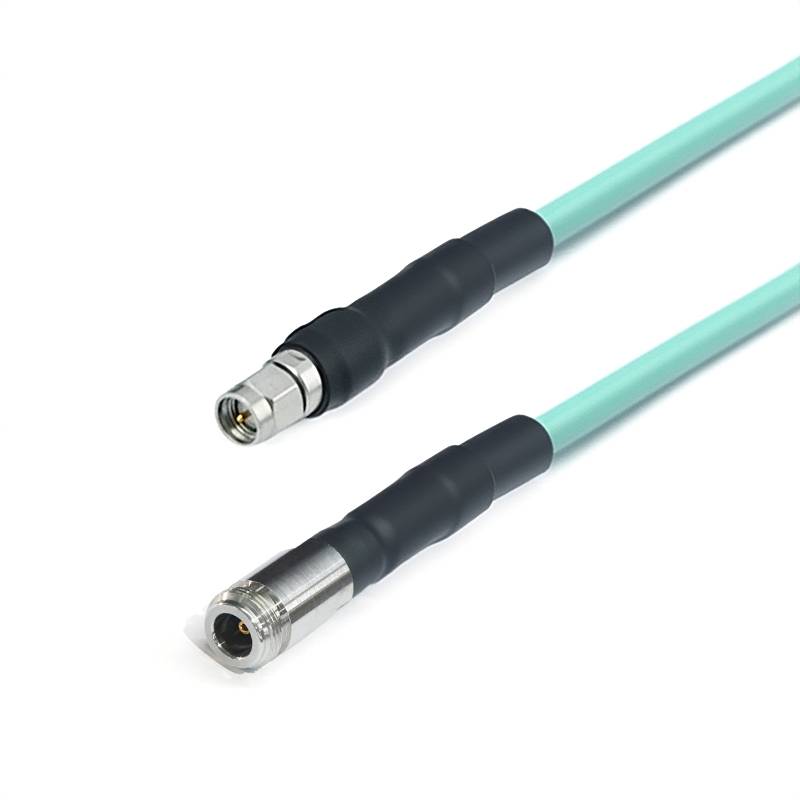

Seria stabilna fazy niskiej straty
W dzisiejszych polach krawędziowych, takich jak komunikacja, testy elektroniczne i pomiar, stabilność transmisji sygnału i charakterystyki niskiej straty stały się podstawowymi czynnikami określającymi wydajność systemów, a odpowiednie wymagania stają się coraz bardziej rygorystyczne.
Opis
Wprowadzenie produktu
W dzisiejszych polach krawędziowych, takich jak komunikacja, testy elektroniczne i pomiar, stabilność transmisji sygnału i charakterystyki niskiej straty stały się podstawowymi czynnikami określającymi wydajność systemów, a odpowiednie wymagania stają się coraz bardziej rygorystyczne. Stabilne zespoły kablowe o niskiej zawartości strat - i fazowe, wyróżniają się ich niezwykłą wydajnością, odgrywając kluczową rolę w wielu scenariuszach zastosowania i kładąc solidne podstawy do osiągnięcia precyzyjnej i wydajnej transmisji sygnału.
Funkcje struktury produktu
Doskonałe charakterystyka niskiej straty:
Wykazują wyjątkowo wybitną wydajność niskiej straty w różnych warunkach częstotliwości. Przykładając model FRU1/GT147A (40 GHz), nawet w środowisku o wysokiej częstotliwości do 40 GHz, jego tłumienie wynosi tylko 2,85 dB na metr.
Znakomita stabilność fazowa:
Posiadają wysoce stabilne cechy fazowe. Na przykład, gdy FRU1/GT147A działa przy częstotliwości 10 GHz, jego stabilność fazy mechanicznej może osiągnąć 10 GHz/3 stopień; Gdy częstotliwość wynosi 18 GHz, może osiągnąć 18 GHz/5 stopni. Taka stabilna faza może skutecznie tłumić fluktuacje faz podczas transmisji sygnału, w dużej mierze unikając zniekształceń sygnału i zakłóceń spowodowanych niestabilnymi fazami. W przypadku systemów komunikacyjnych i urządzeń testowych o wyjątkowo wysokich wymaganiach dotyczących dokładności fazowej ta cecha jest kluczem do zapewnienia stabilnej pracy i wysokiej wydajności systemów.
Szeroki zakres częstotliwości:
Produkty mają szeroki zakres pokrycia częstotliwości, od prądu stałego (DC) do 110 GHz. Różne modele zespołów kablowych można dokładnie dostosować do różnych zakresów częstotliwości, aby spełnić różnorodne wymagania dotyczące aplikacji.
Zastosowanie produktu
W testowaniu komory anechowej mikrofalowej łączą testowane urządzenia testowe i urządzenia, a ich stabilne charakterystyki transmisji sygnału zapewniają dokładność i niezawodność wyników testu. Jako kluczowe elementy łączące w instrumentach, takie jak analizy sieciowe i analizy widma, gwarantują precyzyjny pomiar słabych sygnałów przez instrumenty, zapewniając silne poparcie dla badań i rozwoju produktów elektronicznych i kontroli jakości.
Ważne notatki
1. W przypadku zespołów kablowych na niestandardowe długość nie zapomnij zostawić informacji o długości na stronie kasy;
2. Wszystkie zespoły kablowe mogą być wyposażone w parę lub grupy dopasowane do faz; Jeśli potrzebujesz dopasowania kabli, wyślij do nas e -mail: sales@flexirf.com
Dane specyfikacji produktu
|

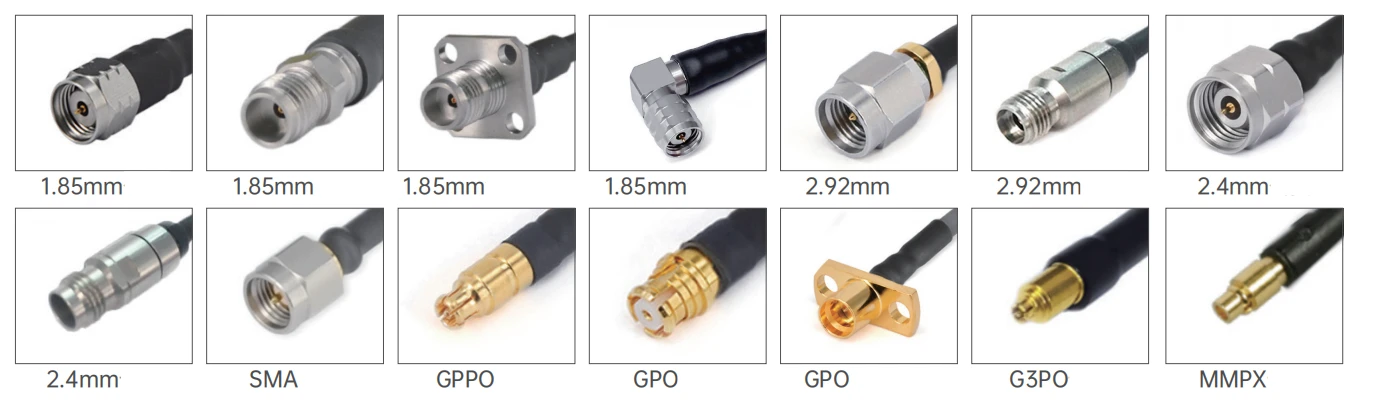

Konfiguracja |
|
|
Typ złącza 1 |
1,85 mm/2,4 mm/2,92 mm/SMA/G3PO/GPPO/N/TNC |
|
Impedancja złącza 1 |
50 omów |
|
Złącze 1 polaryzacja |
Standard |
|
Typ złącza 2 |
1,85 mm/2,4 mm/2,92 mm/SMA/G3PO/GPPO/N/TNC |
|
Impedancja złącza 2 |
50 omów |
|
Złącze 2 polaryzacja |
Standard |
|
Metoda montażu złącza |
Nic |
|
Styl nadwozia złącza |
Prosty i prosty kąt |
|
Informacje o materiałach |
|
|
Kontakt centralny |
Mosiężne złoto plamowane, miedziane złoto berylum |
|
Kontakt zewnętrzny |
Mosiężne złoto plamowane, miedziane złoto berylowe, pasywne ze stali nierdzewnej |
|
Ciało |
Mosiężne złoto, miedziane złoto berylum, passywacja ze stali nierdzewnej |
|
Dielektryk |
PEI/PTFE |
|
Dane środowiskowe |
|
|
Zakres temperatur |
{-40 stopień do +165 |
|
2011/65/UE (ROHS) |
Uległy |
Typ produktu
| FRU1/GT147A Stabilny zestaw kabli fazowych (40 GHz) | ||||
 |
Średnica materiału struktury (mm) |
|||
|
1 |
Wewnętrzny dyrygent |
Srebrna stal miedziana |
0.91±0.05 |
|
|
2 |
Izolator |
Solidny PTFE |
2.69±0.05 |
|
|
3 |
Wewnętrzna ekranowanie |
Srebrny pasmo miedziane |
2.86±0.05 |
|
|
4 |
Zewnętrzna ekranowanie |
Srebrne oplatanie z drutu miedzianym |
3.28±0.05 |
|
|
5 |
kurtka |
Fep |
3.73±0.13 |
|
| Tłumienie, moc (stan testu na poziomie morza 20 stopni) | |||||
|
Częstotliwość (GHz) |
1 |
10 |
18 |
26.5 |
40 |
|
Tłumienie (DB/M) |
0.39 |
1.31 |
1.81 |
2.23 |
2.85 |
|
Moc (w) |
380 |
120 |
90 |
75 |
65 |
| Właściwości elektryczne i mechaniczne | |||||||
|
Częstotliwość (GHZ) |
Impedancja (Ω) |
Szybkość transmisji |
Pojemność |
Zastawianie |
Temperatura robocza zakres |
Minimalny promień zginania |
Mechaniczny Stabilność fazy |
|
40 |
50 |
77% |
86 pf/m |
>100dB |
-65 stopień ~ +165 |
6,35 mm |
10 GHz/3 stopnia 18 GHz/5 stopni |
|
Wspólne modele i wskaźniki techniczne
|
|||||||
|
Zdjęcie |
SKU |
Złącze 1 |
Złącze 2 |
Częstotliwość |
Strata powrotu/VSWR |
|
|

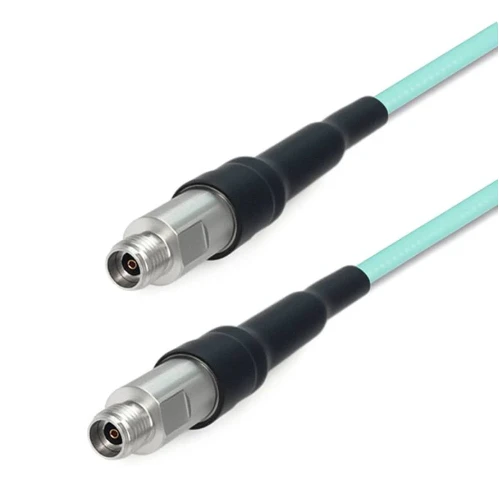

Fru 1-292 f292f-xxx |
2,92 mm kobieta |
2,92 mm kobieta |
DC -40 GHZ |
1.44 |
|
|
Fru 1-292 M292M-XXX |
2,92 mm mężczyzny |
2,92 mm mężczyzny |
DC -40 GHZ |
1.44 |
|
|

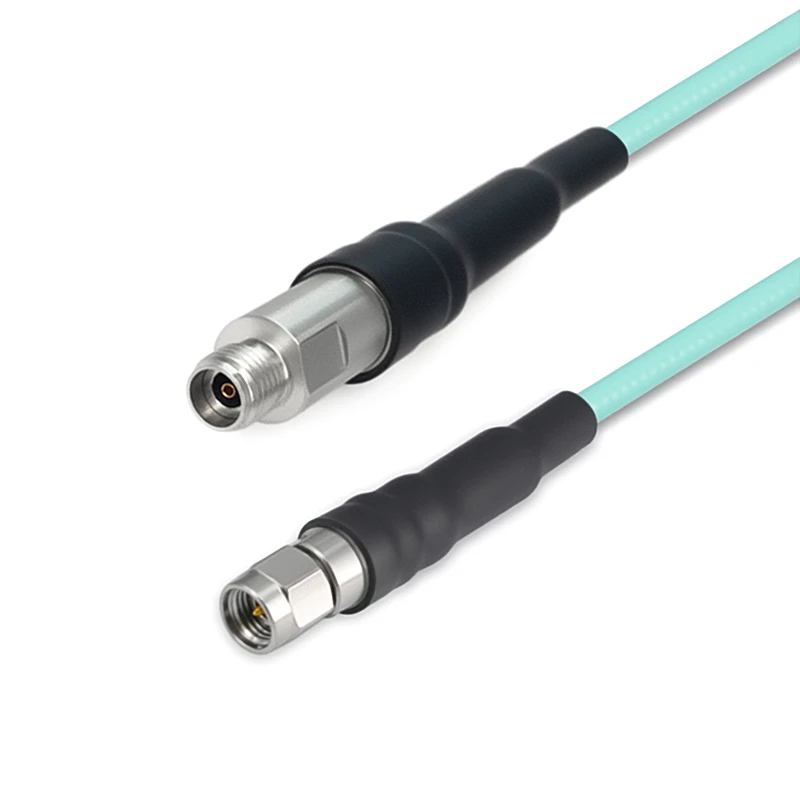

Fru 1-292 M292F-XXX |
2,92 mm mężczyzny |
2,92 mm kobieta |
DC -40 GHZ |
1.44 |

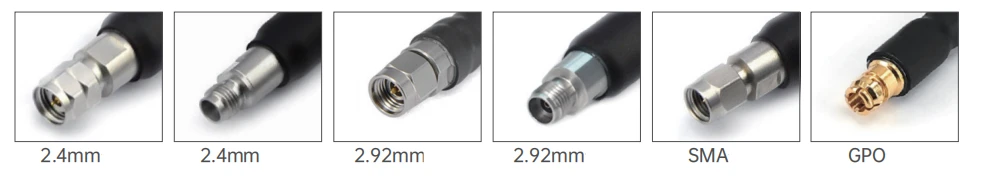

| FRU2/GT3506 Stabilny zestaw kabli fazowy niskiej straty (65 GHz) | ||||
|
|
Średnica materiału struktury (mm) |
|||
|
1 |
Wewnętrzny dyrygent |
Srebrna stal miedziana |
0.51±0.05 |
|
|
2 |
Izolator |
Solidny PTFE |
1.38±0.05 |
|
|
3 |
Wewnętrzna ekranowanie |
Srebrny pasmo miedziane |
1.58±0.05 |
|
|
4 |
Zewnętrzna ekranowanie |
Srebrne oplatanie z drutu miedzianym |
1.90±0.05 |
|
|
5 |
kurtka |
Fep |
2.20±0.13 |
|
| Tłumienie, moc (stan testu na poziomie morza 20 stopni) | ||||||||||
|
Częstotliwość (GHz) |
1 |
3 |
6 |
10 |
12 |
16 |
18 |
26.5 |
40 |
67 |
|
Tłumienie (DB/M) |
63.7 |
111.9 |
160.4 |
209.87 |
231.1 |
269.5 |
287.1 |
354 |
444 |
593.2 |
|
Moc (w) |
55 |
32 |
22 |
17 |
15 |
13 |
12 |
10 |
8 |
6 |
| Właściwości elektryczne i mechaniczne | |||||||
|
Częstotliwość (GHZ |
Impedancja (ω) |
Szybkość transmisji |
Pojemność |
Zastawianie |
Temperatura robocza zakres |
Minimalny promień zginania |
Dielektryczne wytrzymanie napięcia |
|
67GHz |
50Ω |
82% |
94pf/m |
>90dB |
-55 stopień ~ +125 |
11 mm |
800V@DC |
|
Wspólne modele i wskaźniki techniczne
|
|||||||
|
Zdjęcie |
SKU |
Złącze 1 |
Złącze 2 |
Częstotliwość |
Strata powrotu/VSWR |
|
|
Fru 2- SMMSMM-XXX |
Mężczyzna SMA |
Mężczyzna SMA |
DC -26. 5GHZ |
1.30 |
|
|
Fru 2- smmgpf-xxx |
Mężczyzna SMA |
GPO (SMP) Kobieta |
DC -26. 5GHZ |
1.35 |
|
|
Fru 2- smmgpwf-xxx |
Mężczyzna SMA |
Kobieta GPO (SMP) z kątem prostym |
DC -26. 5GHZ |
12dB |
|
|
Fru 2- SMMGPPF-XXX |
Mężczyzna SMA |
Kobieta GPPO (Mini-SMP) |
DC -26. 5GHZ |
13db |
|
|
Fru 2- smmgppwf-xxx |
Mężczyzna SMA |
Kobieta GPPO (Mini-SMP) z kątem prostym |
DC -26. 5GHZ |
12dB |
|
|
Fru 2- SMFFGPF-XXX |
Samica SMA z 4 -dołkowym kołnierzem |
GPO (SMP) Kobieta |
DC -18 GHZ |
1.30 |
|
|
Fru 2- smffgppf-xxx |
Samica SMA z 4 -dołkowym kołnierzem |
Kobieta GPPO (Mini-SMP) |
DC -18 GHZ |
16db |
|
|
Fru 2-292 M292M-XXX |
2,92 mm mężczyzny |
2,92 mm mężczyzny |
DC -40 GHZ |
1.35 |
|
|
Fru 2-292 mgpf-xxx |
2,92 mm mężczyzny |
GPO (SMP) Kobieta |
DC -40 GHZ |
14db |
|
|

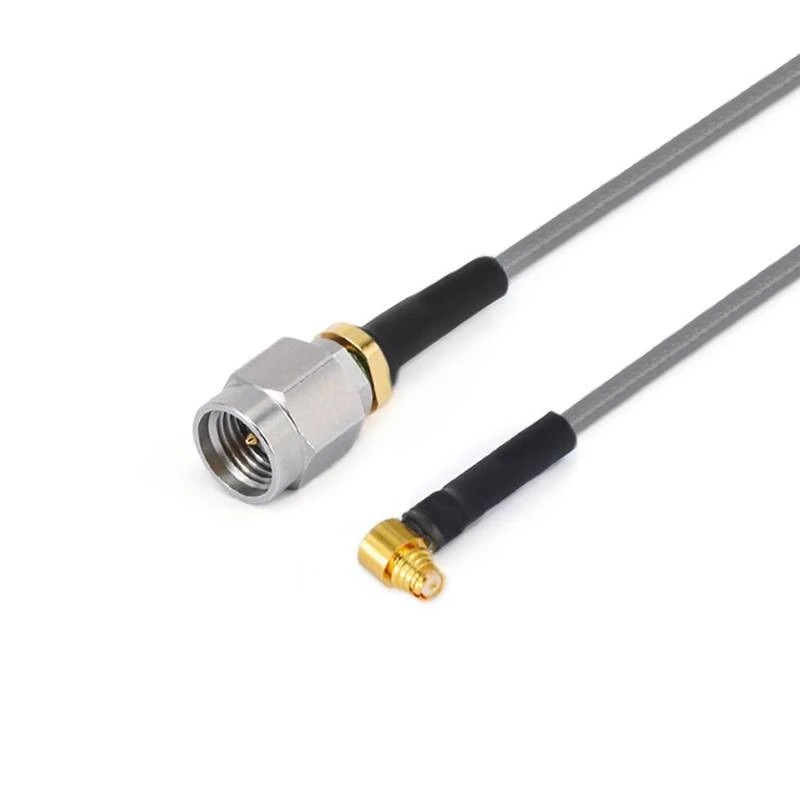

Fru 2-292 mgpwf-xxx |
2,92 mm mężczyzny |
Kobieta GPO (SMP) z kątem prostym |
DC -40 GHZ |
12dB |
|
|
Fru 2-292 mmmpxm-xxx |
2,92 mm mężczyzny |
MMPX MĘŻCZYZN |
DC -40 GHZ |
14db |
|
|
Fru 2-292 mmmpxf-xxx |
2,92 mm mężczyzny |
Kobieta MMPX |
DC -40 GHZ |
14db |
|
|
Fru 2-292 Mg3pf-xxx |
2,92 mm mężczyzny |
G3PO (SMPS) Kobieta |
DC -40 GHZ |
14db |
|
|
Fru 2-292 mgppwf-xxx |
2,92 mm mężczyzny |
Kobieta GPPO (Mini-SMP) z kątem prostym |
DC -40 GHZ |
12dB |
|
|
Fru 2-292 m24m-xxx |
2,92 mm mężczyzny |
2,4 mm samiec |
DC -40 GHZ |
1.35 |
|
|
Fru 2-292 mgppf-xxx |
2,92 mm mężczyzny |
Kobieta GPPO (Mini-SMP) |
DC -40 GHZ |
14db |
|
|
Fru 2-292 fg3pf-xxx |
2,92 mm kobieta |
G3PO (SMPS) Kobieta |
DC -40 GHZ |
14db |
|
|
Fru 2-292 ffg3pf-xxx |
2,92 mm samica z 4 otworami |
G3PO (SMPS) Kobieta |
DC -40 GHZ |
14db |
|
|

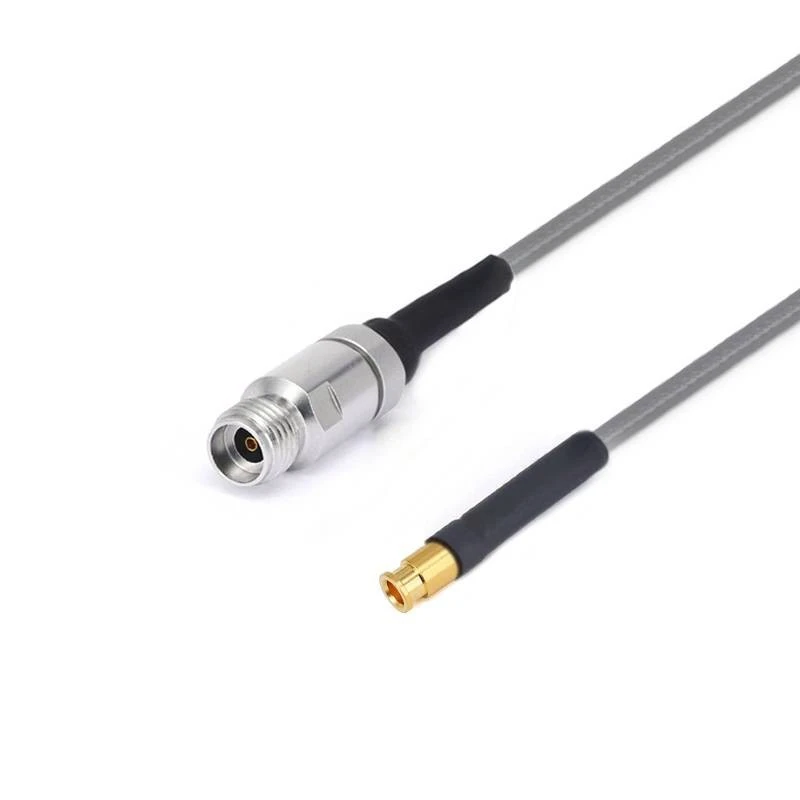

Fru 2-292 fmmpxm-xxx |
2,92 mm kobieta |
MMPX MĘŻCZYZN |
DC -40 GHZ |
14db |
|
|
Fru 2-292 ffmmpxm-xxx |
2,92 mm samica z 4 otworami |
MMPX MĘŻCZYZN |
DC -40 GHZ |
14db |
|
|
Fru 2-292 ffgpf-xxx |
2,92 mm samica z 4 otworami |
GPO (SMP) Kobieta |
DC -40 GHZ |
14db |
|
|
Fru 2-24 m24m-xxx |
2,4 mm samiec |
2,4 mm samiec |
DC -50 GHZ |
1.44 |
|
|
Fru 2-24 mgpf-xxx |
2,4 mm samiec |
GPO (SMP) Kobieta |
DC -40 GHZ |
14db |
|
|
Fru 2-24 mgpwf-xxx |
2,4 mm samiec |
Kobieta GPO (SMP) z kątem prostym |
DC -40 GHZ |
12dB |
|
|
Fru 2-24 mmmpxm-xxx |
2,4 mm samiec |
MMPX MĘŻCZYZN |
DC -50 GHZ |
10db |
|
|
Fru 2-24 mmmpxm-xxx |
2,4 mm samiec |
MMPX MĘŻCZYZN |
DC -50 GHZ |
10db |
|
|
Fru 2-24 mgppf-xxx |
2,4 mm samiec |
Kobieta GPPO (Mini-SMP) |
DC -50 GHZ |
10db |
|
|
Fru 2-24 mgppwf-xxx |
2,4 mm samiec |
Kobieta GPPO (Mini-SMP) z kątem prostym |
DC -50 GHZ |
10db |
|
|
Fru 2-24 ffgpf-xxx |
2,4 mm samica z kołnierzem 4 otworami |
GPO (SMP) Kobieta |
DC -50 GHZ |
10db |
|
|
Fru 2-24 ffgppf-xxx |
2,4 mm samica z kołnierzem 4 otworami |
Kobieta GPPO (Mini-SMP) |
DC -50 GHZ |
10db |
|
|

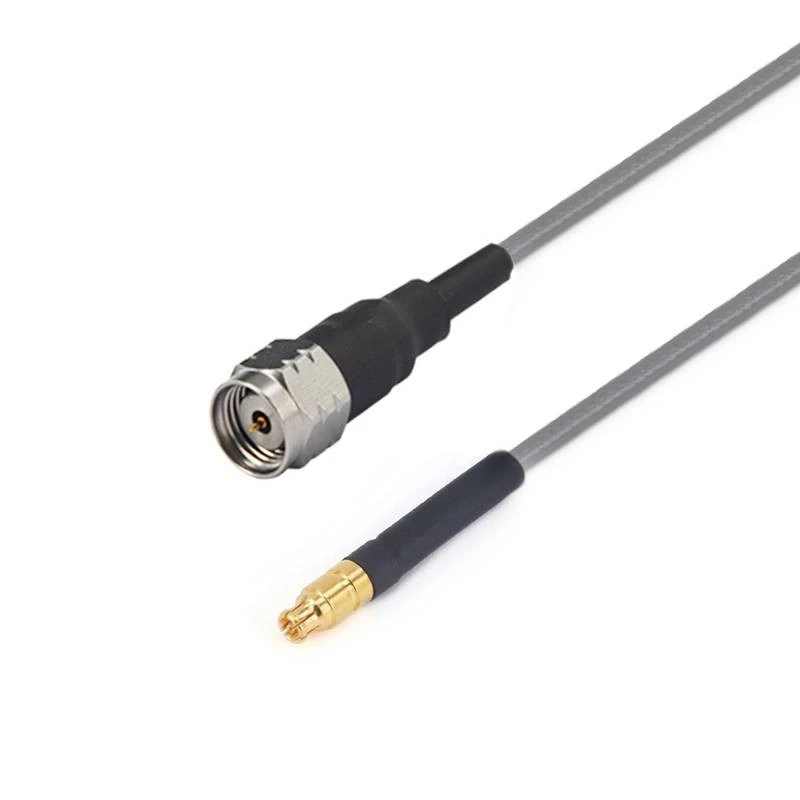

Fru 2-185 mgppf-xxx |
1,85 mm samiec |
Kobieta GPPO (Mini-SMP) |
DC -67 GHZ |
10db |
|
|
Fru 2-185 WMGPPF-XXX |
1,85 mm samiec z kątem prostym |
Kobieta GPPO (Mini-SMP) |
DC -67 GHZ |
10db |
|
|
Fru 2-185 Mg3pf-xxx |
1,85 mm samiec |
G3PO (SMPS) Kobieta |
DC -67 GHZ |
10db |
|
|
Fru 2-185 mmmpxm-xxx |
1,85 mm samiec |
MMPX MĘŻCZYZN |
DC -67 GHZ |
10db |
|
|
Fru 2-185 mmmpxf-xxx |
1,85 mm samiec |
Kobieta MMPX |
DC -67 GHZ |
10db |
|
|
Fru 2-185 fgppf-xxx |
Kobieta 1,85 mm |
Kobieta GPPO (Mini-SMP) |
DC -67 GHZ |
10db |
|
|
Fru 2-185 ffgppf-xxx |
Kobieta 1,85 mm z 4 -otworowym kołnierzem |
Kobieta GPPO (Mini-SMP) |
DC -67 GHZ |
10db |
|
|
Fru 2-185 fg3pf-xxx |
Kobieta 1,85 mm |
G3PO (SMPS) Kobieta |
DC -67 GHZ |
10db |
|
|
Fru 2-185 ffg3pf-xxx |
Kobieta 1,85 mm z 4 -otworowym kołnierzem |
Kobieta GPPO (Mini-SMP) |
DC -67 GHZ |
10db |
|
|
Fru 2-185 fmmpxm-xxx |
Kobieta 1,85 mm |
MMPX MĘŻCZYZN |
DC -67 GHZ |
10db |
|
|
Fru 2-185 fmmpxf-xxx |
Kobieta 1,85 mm |
Kobieta MMPX |
DC -67 GHZ |
10db |

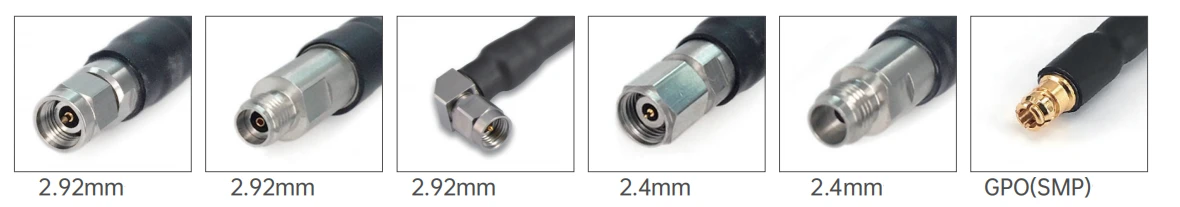

| FRU3/GT3507 Stabilny zestaw kabli fazowych (40 GHz) | ||||
|
|
Średnica materiału struktury (mm) |
|||
|
1 |
Wewnętrzny dyrygent |
Srebrna stal miedziana |
0.91±0.05 |
|
|
2 |
Izolator |
Solidny PTFE |
2.69±0.05 |
|
|
3 |
Wewnętrzna ekranowanie |
Srebrny pasmo miedziane |
2.86±0.05 |
|
|
4 |
Zewnętrzna ekranowanie |
Srebrne oplatanie z drutu miedzianym |
3.28±0.05 |
|
|
5 |
kurtka |
Fep |
3.73±0.13 |
|
| Tłumienie, moc (stan testu na poziomie morza 20 stopni) | |||||
|
Częstotliwość (GHz) |
1 |
10 |
18 |
26.5 |
40 |
|
Tłumienie (DB/M) |
0.39 |
1.31 |
1.81 |
2.23 |
2.85 |
|
Moc (w) |
380 |
120 |
90 |
75 |
65 |
|
Właściwości elektryczne i mechaniczne |
|||||||
|
Częstotliwość (GHz) |
Impedancja (ω) |
Szybkość transmisji |
Pojemność |
Zastawianie |
Temperatura robocza zakres |
Minimalny promień zginania |
Mechaniczny Stabilność fazy |
|
40 |
50 |
85% |
86 pf/m |
>90dB |
-65 stopień ~ +165 |
11 mm |
10 GHz/3 stopnia 18 GHz/5 stopni |
|
Wspólne modele i wskaźniki techniczne
|
|||||||
|
Zdjęcie |
SKU |
Złącze 1 |
Złącze 2 |
Częstotliwość |
Strata powrotu/VSWR |
|
|
Fru 3-292 M292M-XXX |
2,92 mm mężczyzny |
2,92 mm mężczyzny |
DC -40 GHZ |
1.44 |
|
|
Fru 3-292 m24m-xxx |
2,92 mm mężczyzny |
2,4 mm samiec |
DC -40 GHZ |
1.35 |
|
|
Fru 3-24 m24m-xxx |
2,4 mm samiec |
2,4 mm samiec |
DC -40 GHZ |
1.35 |

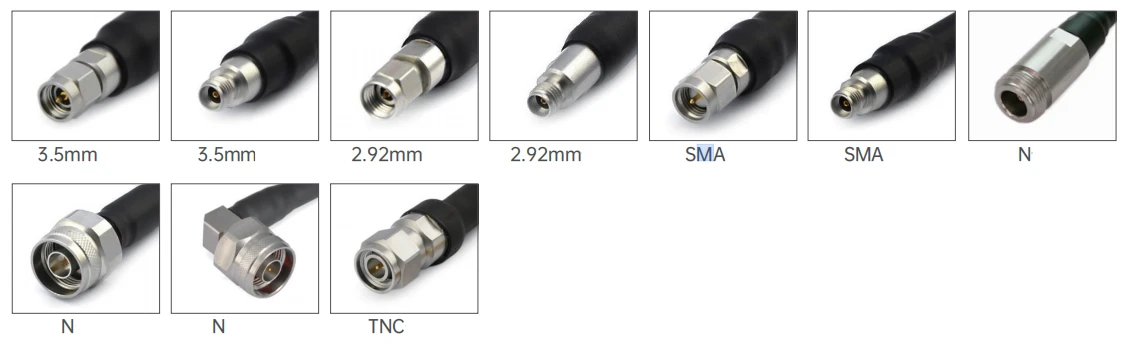

| FRA3/GT2501 Stabilny zestaw kabli fazowy niskiej straty (26,5 GHz) | ||||
|
|
Średnica materiału struktury (mm) |
|||
|
1 |
Wewnętrzny dyrygent |
Srebrna stal miedziana |
1.45±0.05 |
|
|
2 |
Izolator |
Solidny PTFE |
3.99±0.05 |
|
|
3 |
Wewnętrzna ekranowanie |
Srebrny pasmo miedziane |
4.19±0.05 |
|
|
4 |
Zewnętrzna ekranowanie |
Srebrne oplatanie z drutu miedzianym |
4.42±0.05 |
|
|
5 |
kurtka |
Fep |
5.21±0.13 |
|
| Tłumienie, moc (stan testu na poziomie morza 20 stopni) | |||||
|
Częstotliwość (GHz) |
1 |
5 |
10 |
18 |
26.5 |
|
Tłumienie (DB/M) |
0.26 |
0.52 |
0.76 |
1.05 |
1.28 |
|
Moc (w) |
800 |
350 |
--- |
100 |
--- |
|
Właściwości elektryczne i mechaniczne |
|||||||
|
Częstotliwość (GHz) |
Impedancja (ω) |
Szybkość transmisji |
Pojemność |
Zastawianie |
Temperatura robocza zakres |
Minimalny promień zginania |
Mechaniczny Stabilność fazy |
|
26.5 |
50 |
80.4% |
86 pf/m |
>100dB |
-65 stopień ~ +165 |
6,35 mm |
10 GHz/3 stopnia 18 GHz/5 stopni |
|
Wspólne modele i wskaźniki techniczne
|
|||||||
|
Zdjęcie |
SKU |
Złącze 1 |
Złącze 2 |
Częstotliwość |
Strata powrotu/VSWR |
|
|

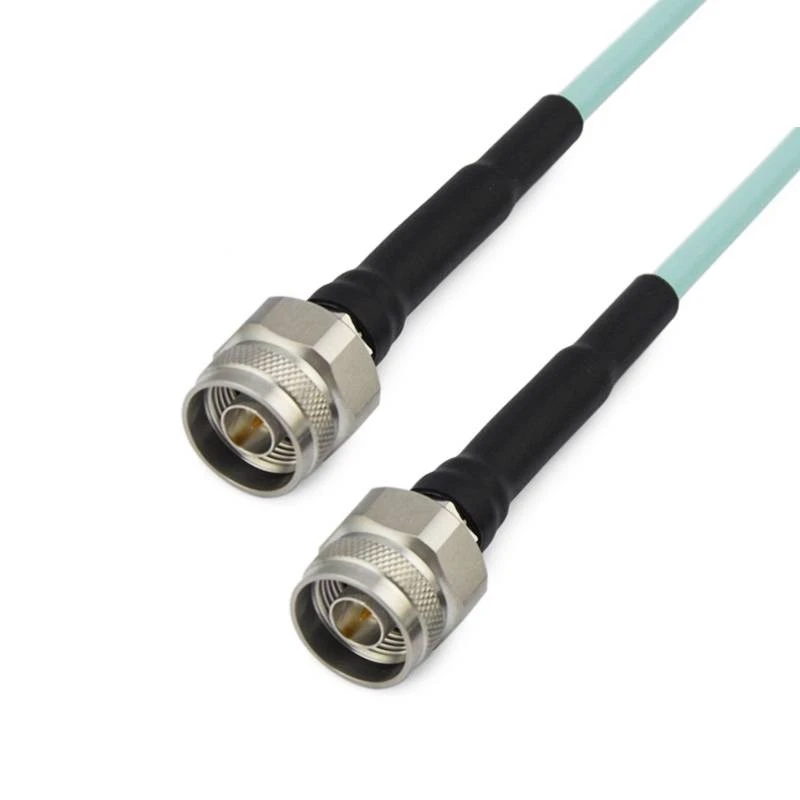

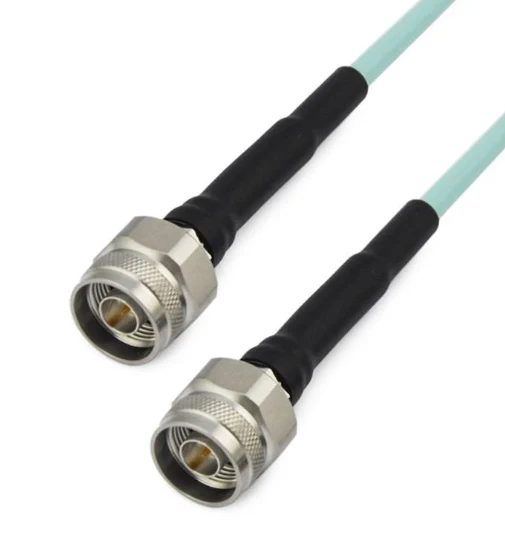

Fra 3- nmnm-xxx |
N Mężczyzna |
N Mężczyzna |
DC -18 GHZ |
1.25 |
|
|

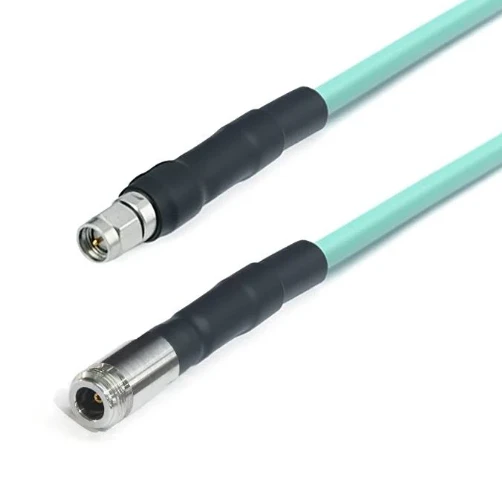

Fra 3- nfsmm-xxx |
N Kobieta |
Mężczyzna SMA |
DC -18 GHZ |
1.25 |
|
|

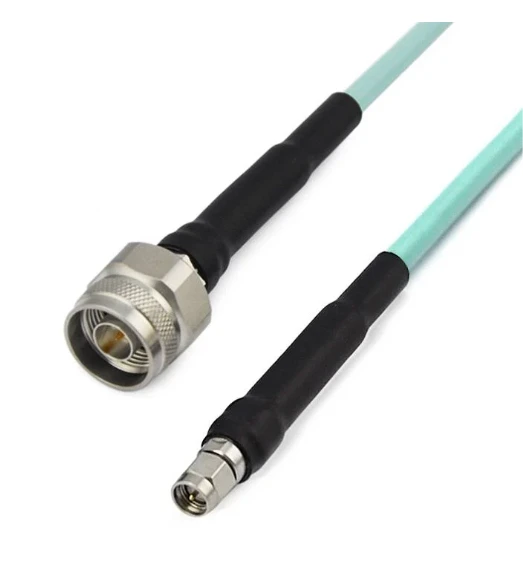

Fra 3- nmsmm-xxx |
N Mężczyzna |
Mężczyzna SMA |
DC -18 GHZ |
1.25 |
|
|

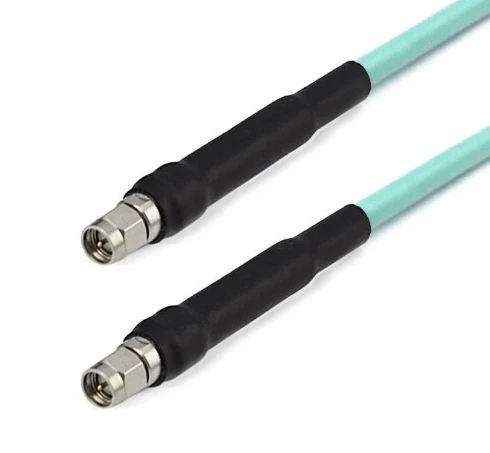

FRA 3- SMMSMM-XXX |
Mężczyzna SMA |
Mężczyzna SMA |
DC -18 GHZ |
1.25 |
|
|

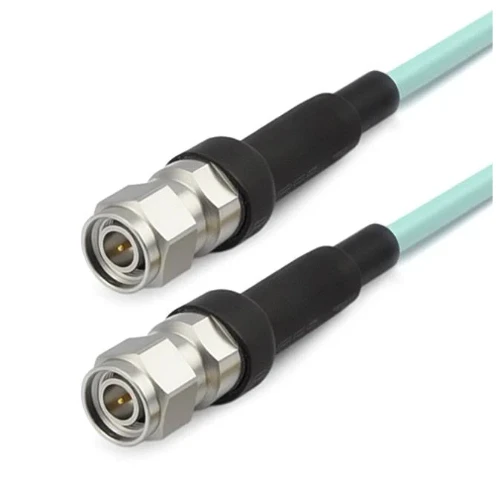

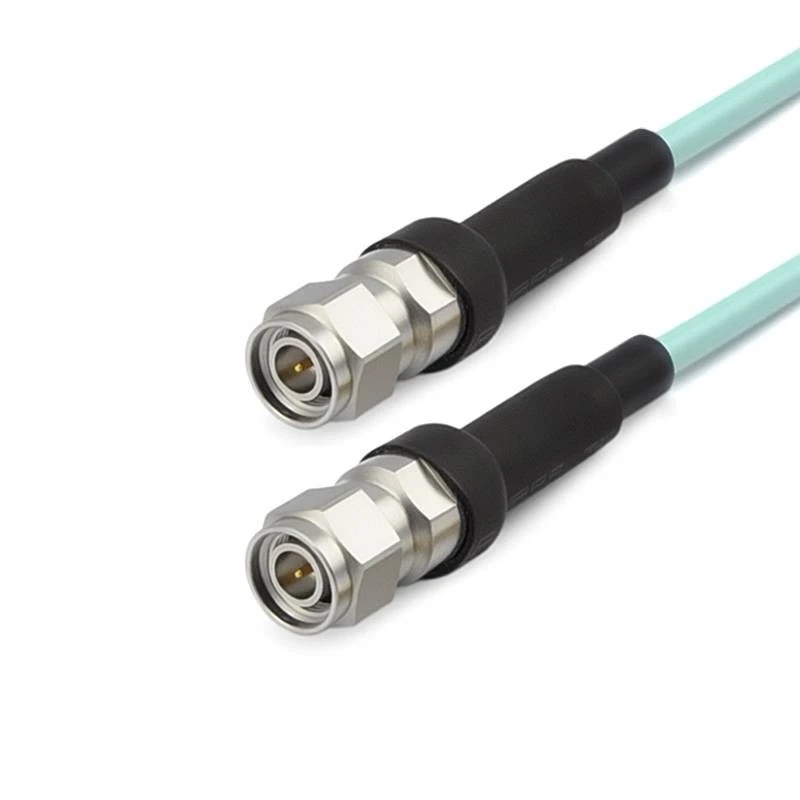

Fra 3- tncmtncm-xxx |
TNC Mężczyzna |
TNC Mężczyzna |
DC -18 GHZ |
1.30 |
Popularne Tagi: Seria stabilna w fazie niskiej straty, producenci serii stabilnych o niskiej fazie strat, dostawcy, fabryka, Kabel montażowy FRA3 FRU2 FRU3, Ręcznie formalny kabel koncentryczny, Seria stabilna fazy niskiej straty, Zespoły kablowe RF, Zespoły kablowe serii RG, Półsztyczne zespoły kablowe
Wyślij zapytanie
Może ci się spodobać również
