Wszystko o złączach SMA



Złącze SMA jest powszechnie używanym złączem koncentrycznym RF, znanym ze swojej wysokiej wydajności i wszechstronności ., opracowano przez Bendix Scitintilla w latach 50. XX wieku, a nazwa „SMA” oznacza, że jest to wersja podmiotowa sygnały .



1. Główne funkcje złączy SMA

Rozmiar: Złącza SMA mają kompaktową strukturę o zewnętrznej średnicy przewodnika 0 . 141 cali, dzięki czemu są odpowiednie do aplikacji o ograniczonej przestrzeni.

Zakres częstotliwości: zazwyczaj działają do 18 GHz, chociaż niektóre wersje o wysokiej wydajności mogą osiągnąć 26 . 5 GHz lub nawet wyższe.

Impedancja: Większość złączy SMA to 50 omów, czyli standardowa konfiguracja systemów RF i mikrofalowych .

Mechanizm sprzężenia: Przyjmuje gwintowane konstrukcja sprzęgła z 1/4 cala, 36 gwintami na gwinty UNC, zapewniając mocne i stabilne połączenie z silną opornością na wibracje .

Materiały SMA i procesy oczyszczania powierzchni

Skorupa jest zwykle wykonana z mosiądzu i stali nierdzewnej i może być wysiana (taka jak nikiel, złoto) w celu zwiększenia odporności na korozję i przewodności .

Środkowym przewodnikiem może być miedź, mosiądz lub miedź beryl, z złotą powierzchnią, aby osiągnąć optymalną transmisję sygnału .

Współczynnik fali stojącej napięcia (VSWR): Wysokiej jakości złącza SMA mają niski VSWR (zwykle poniżej 1 . 2: 1 poniżej 12 GHz), co oznacza wydajną transmisję sygnału z minimalnym odbiciem.



2. Rodzaje złączy SMA

Złącza SMA są dostępne w różnych konfiguracjach, aby pasowały do różnych aplikacji:

Zgodnie z typami portów można je podzielić na: standardowy port SMA, SMA Quick-Connect SMA i odwrotna biegunowość SMA .

Zgodnie ze stylami strukturalnymi można je podzielić na typy prostych i prawych kątów . proste złącza są używane do połączeń szeregowych, podczas gdy typy kątów prawicowych są odpowiednie dla ciasnych przestrzeni . konstrukcja zginania stopnia może zaoszczędzić przestrzeń lub zmniejszyć napięcie kablowe .

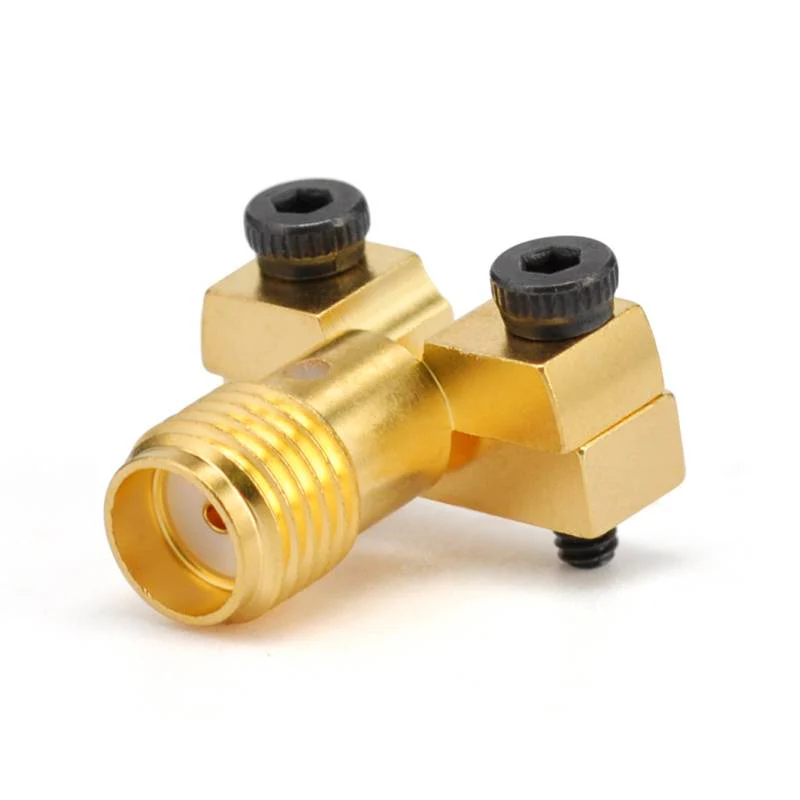

Zgodnie z metodami instalacji można je podzielić na zwykłe i montażowe typy . złącza do montowania panelowego są zaprojektowane do instalacji na panelach lub obudowach, z różnymi typami, takimi jak kołnierze otworów 2-, 4-.



3. Powszechne zastosowania SMA

W polu telekomunikacyjnym złącza SMA są szeroko stosowane w stacjach bazowych telefonów komórkowych, systemach satelitarnych i urządzeniach do komunikacji bezprzewodowej .

W urządzeniach testowych są one używane w urządzeniach testowych, takich jak oscyloskopy, analizy sieciowe i generatory sygnałów .

W systemach anteny złącza SMA są często używane do łączenia anten w systemach bezprzewodowych .

W obwodach RF znajdują się w wielu urządzeniach RF, takich jak wzmacniacze, filtry i miksery .

Notatki



4. Pojemność obsługi mocy:

Chociaż złącza SMA są odpowiednie dla systemów RF o niskiej mocy i średniej mocy, mogą nie być odpowiednie dla aplikacji o dużej mocy . dla scenariuszy mocy, inne złącza, takie jak N-Type lub 7/16-, mogą być bardziej odpowiednie .}

Trwałość mechaniczna: W porównaniu z niektórymi większymi złączami złącza SMA są względnie kruche, szczególnie pod względem wyrównania pinów i wytrzymałości naprężenia mechanicznego . Dlatego należy zachować dodatkową ostrożność podczas obsługi i instalacji .



Kompatybilność: Wybierając złącza SMA, upewnij się, że złącza męskie i żeńskie pasują pod względem wielkości wątku i impedancji, aby zapewnić dobre połączenie ., można je również połączyć z 2 . 92 mm i 3,5 mm.
