Rodzaje, dlaczego tłumienie RF mają wejście mężczyzn i wyjściowe kobiety?

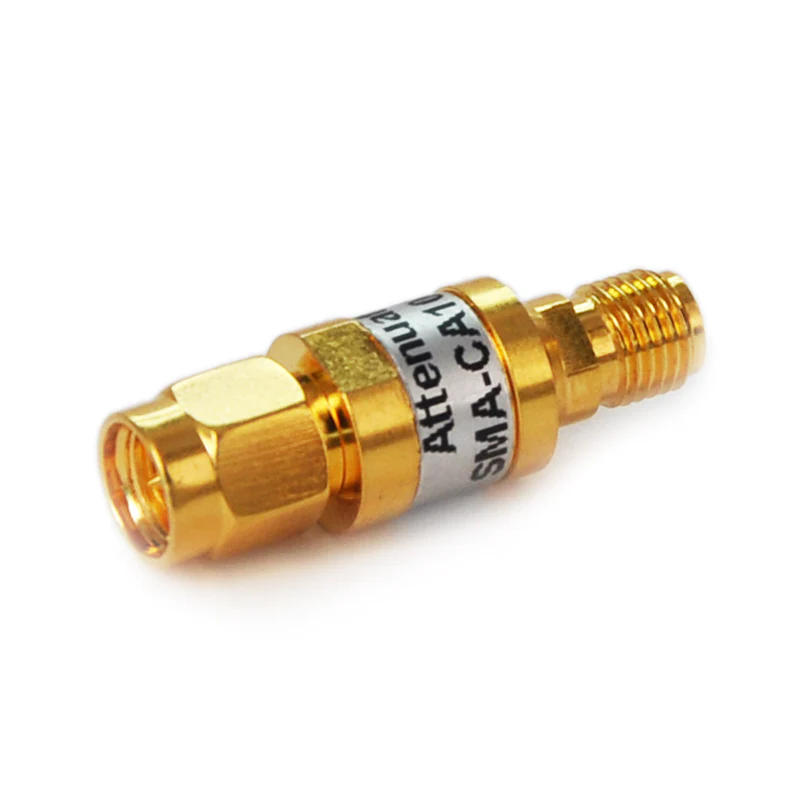

Główną funkcją tłumienia częstotliwości radiowej (RF) jest zmniejszenie mocy sygnału i zwykle jest ona bezpośrednio podłączona do źródeł sygnałów, takich jak generatory RF i wzmacniacze mocy . Atenuatory RF zwykle przyjmują projekt z męskim złączem dla wejścia i złącza żeńskiego dla wyjściowej, które są związane z czynnikami, takimi jak stabilność połączenia, kompatybilność, standaryzację przemysłową, {{1 {1 {1 { następuje:

1. stabilność połączenia
Złącza męskie zwykle mają strukturę typu pin -typu, podczas gdy żeńskie złącza mają strukturę typu jack - typu . Ta samca - żeńska metoda połączenia może zapewnić stosunkowo stabilny efekt połączenia . Pin z złącza męskiego może być dobrze osadzona w podnośniku złącza żeńskiego, a nie jest łatwe do rozluźnienia z powodu sił zewnętrznych, a zatem zapewniającej uzupełniającą transmisję sygnałową i ponownej referencji przez interferencję i interferencyjną. kontakt .

2. Kompatybilność i standaryzacja sprzętu branżowego
W polu RF źródła sygnałów są zwykle wyposażone w złącza żeńskie (takie jak instrumenty RF i wzmacniacze) . Jeśli tłumik ma wejście mężczyzn, można je bezpośrednio włożyć do źródła sygnału bez dodatkowych adapterów, minimalizując utratę połączenia z największym rozwojem .
Kable RF zwykle mają złącze męskie na jednym końcu, a złącze żeńskie na drugim końcu . Jako urządzenie pośrednie, tłumik musi przestrzegać tych standardów .
Dlatego tłumik z męskim wejściem może być bezpośrednio podłączony do żeńskiego końca wyjściowego źródła sygnału, a jego kobiecy koniec wyjściowy może łatwo połączyć się z innymi urządzeniami RF .

3. Ochrona sprzętu testowego RF
Powszechnym zastosowaniem tłumienia RF jest ochrona wrażliwego sprzętu odbierającego przed sygnałami o wysokiej zasilania . Ponadto, w przypadku niektórych tłumiących o wysokiej precyzji, ochrona złącza wyjściowego może lepiej zapewnić stabilność wyjścia sygnału i dokładność tłumienia .}

Zmniejszenie dodatkowych złączy i poprawa integralności sygnału
Jeśli tłumik jest zaprojektowany z żeńskimi złączami zarówno do wejścia, jak i wyjścia, użytkownicy muszą użyć dodatkowego mężczyzny - do mężczyzny, aby podłączyć go do źródła sygnału:

4. Dodatkowe adaptery wprowadzą stratę insercji .

Zbyt wiele punktów połączenia może zwiększyć odbicie sygnału i stosunek fali stojącej (VSWR) .

Luźne połączenia mogą wpływać na dokładność pomiaru . Jednak tłumik z wejściem męskim i wyjściem żeńskim można bezpośrednio podłączyć, zmniejszając potrzebę dodatkowych adapterów i poprawę niezawodności systemu .

5. Pola aplikacji

Sieci pasujące do anteny

Systemy komunikacji bezprzewodowej do sterowania mocą

Systemy radarowe i mikrofalowe

Testowanie linków RF

W tych aplikacjach urządzenia RF zwykle przestrzegają znormalizowanych specyfikacji złącza żeńskiego, a kable RF zwykle mają złącze męskie na jednym końcu, a złącze żeńskie na drugim końcu . Projekt tłumienia z męskim wejściem i wyjściem żeńskim sprawia, że jest bardziej dostosowalny i kompatybilny .}
