Dlaczego 0 trwają tłumiki DB?



Wielu inżynierów RF może nawet nie być świadomych istnienia {{0}} db Attenauators. Na pierwszy rzut oka tłumienie 0dB mogą wydawać się sprzeczne z intuicją, ich nazwa sugeruje, że ich podstawową funkcją jest zmniejszenie siły sygnału, ale faktycznie nie wprowadzają tłumienia. Jednak ich istnienie wynika z praktycznych potrzeb inżynieryjnych poza prostym tłumieniem sygnału. Oto szczegółowy podział ich głównych zastosowań:



1. Dopasowanie impedancji
Jedną z najważniejszych ról 0 db jest zapewnienie spójności impedancji w systemach częstotliwości elektronicznej i radiowej (RF).

Wiele systemów elektronicznych (takich jak nadajniki RF, anteny i sprzęt testowy) jest zaprojektowanych do działania o specyficznych charakterystycznych impedancjach (zwykle 5 0 ω lub 75 Ω). Niedopasowania impedancji między połączonymi komponentami mogą powodować odbicia sygnału, które degradują integralność sygnału, zmniejszają wydajność transmisji mocy, a nawet mogą uszkodzić wrażliwy sprzęt. 0 dB tłumiące są starannie zaprojektowane w celu utrzymania precyzyjnej, znormalizowanej impedancji (np. 50 Ω) w swoich portach wejściowych i wyjściowych. Po wstawianiu między niedopasowanymi komponentami, „wypełniają” lukę impedancyjną, minimalizując odbicia i zapewniając wydajną transmisję sygnału bez zmiany amplitudy sygnału.



2. Adaptacja mechaniczna/interfejsu

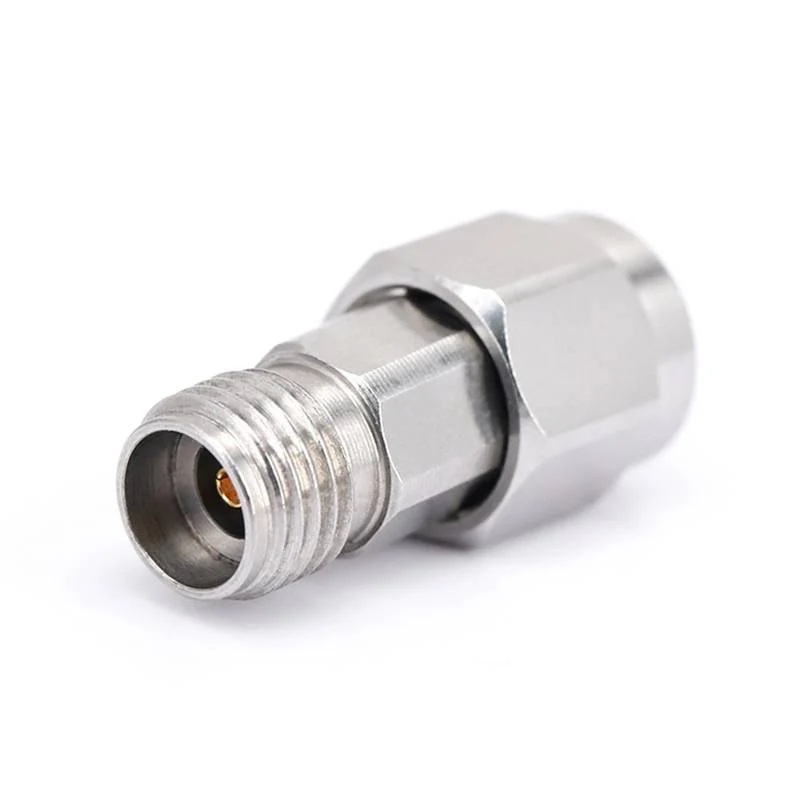

W złożonych systemach komponenty często używają różnych rodzajów złączy (takich jak SMA, N-Type, BNC) lub formy fizyczne. 0 tłumiki DB są często używane jako adaptery do rozwiązania tych niezgodności.



3. Odniesienie do kalibracji i testowania
W testach RF, mikrofalowej i optycznej precyzja jest kluczowa. 0 DB tłumiące służą jako cenne narzędzia kalibracyjne i punkty odniesienia: działają jako „znany standard” w konfiguracjach testowych.



4. Spójność ścieżki sygnału
W systemach, w których wymagania dotyczące tłumienia zmieniają się dynamicznie (takie jak sieci komunikacyjne lub systemy radarowe), 0 db tłumienia mogą utrzymać jednolitość mechaniczną i elektryczną w łańcuchu sygnału:



Na przykład system może przełączać się między użyciem tłumienia 5 dB (w celu zmniejszenia silnych sygnałów) a wymaganiem tłumienia (w celu obsługi słabych sygnałów). Wstawienie tłumienia 0 DB, gdy nie jest potrzebne tłumienie, zapewnia, że długość fizyczna, obciążenie złącza i elektromagnetyczne charakterystyki ścieżki sygnału pozostają dokładnie takie samo, jak w przypadku stosowania tłumienia o wyższej wartości, unikając nieoczekiwanych zmian w fazie sygnału, opóźnieniu lub wrzuceniu, które mogłyby zakłócać wydajność systemu.



5. Izolacja i ochrona
Chociaż nie zmniejszają amplitudy sygnału, tłumienie 0 DB są zwykle zintegrowane z cechami konstrukcyjnymi, które zapewniają izolację elektryczną lub ochronę: mogą buforować komponenty wrażliwe (takie jak odbiorniki) z skoków napięcia lub odbicia generowanych przez urządzenia w dół (takie jak transmisje). Ich wewnętrzne obwody (np. Sieci rezystancyjne) mogą tłumić sygnały przejściowe lub zapobiegać uszkodzeniu szkodliwej mocy odwrotnej. W systemach o wysokiej częstotliwości, nawet bez tłumienia, mogą zmniejszyć „przesłuch”, izolując różne sekcje ścieżki sygnałowej.



Przykłady aplikacji

Systemy komunikacji RF: A 0 db tłumik między transceiverem a anteną zapewnia dopasowanie impedancji 50 Ω, maksymalizując transmisję mocy.

Laboratoria testowe: A 0 DB Attenauator (SMA-to-BNC) służy do podłączenia generatora sygnału i oscyloskopu, służący zarówno jako adapter interfejsu, jak i odniesienie do kalibracji.

Nadawczy: W systemach wideo 75Ω 0 DB Attenauatory dopasowują kable koncentryczne do wzmacniaczy, zapobiegając odbiciu sygnału, które powodują duchy lub zniekształcenie.



Podsumowując, tłumienie 0 db nie są „bezużyteczne”-są wszechstronnymi komponentami, które rozwiązują kluczowe wyzwania inżynieryjne związane z impedancją, łącznością, kalibracją i stabilnością systemu, a ich wartość wykracza daleko poza same osłabienie sygnału.
