Różnice między użyciem diody pinowej do sterowania napięciem a użyciem interfejsu pinowego D-sub 9- do sterowania przełącznikiem mechanicznym RF
Zostaw wiadomość
Różnice między użyciem diody PIN do kontroli napięcia a użyciem interfejsu PIN D-SUB 9- do kontrolowania przełącznika mechanicznego RF znajdują odzwierciedlenie w wielu aspektach, w tym zasadach roboczych, wskaźnikach wydajności i praktycznych zastosowaniach. Oto szczegółowa analiza:
1. Zasady pracy
Kontrola diody pinowej:
Dioda PIN to urządzenie półprzewodników o strukturze pinu. Moduluje transmisję sygnałów RF poprzez zmianę przewodności wewnętrznej (i) warstwy przez napięcie odchylenia prądu stałego.
Uprzedzenie do przodu: Zmniejsza odporność warstwy I, umożliwiając przechodzenie sygnałów RF przy minimalnej straty.
Odwrotne nastawienie: Rozszerza region wyczerpania, blokując sygnały RF.
Ten elektroniczny przełącznik jest urządzeniem w stanie stałym, osiągając prędkości przełączania z nanosekund na mikrosekundy w zależności od poziomów napięcia.

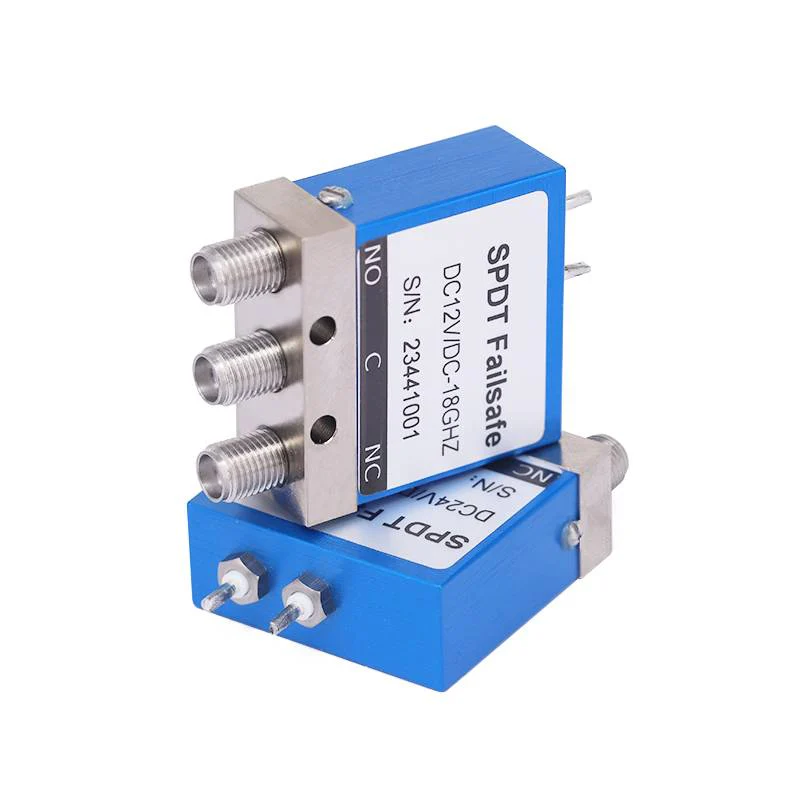

D-sub 9- przełącznik mechaniczny +:
Interfejs PIN D-sub 9- (taki jak złącze de -9) zwykle przesyła cyfrowe sygnały sterowania (np. Logika TTL) do napędzania przełącznika mechanicznego RF. Przełącznik przełącza ścieżki sygnałowe RF poprzez fizycznie ruchome styki. Wymaga zewnętrznego obwodu napędu (takiego jak przekaźnik lub tranzystor) w celu przekształcenia sygnałów logicznych o niskiej mocy na ruch mechaniczny.
2. Wskaźniki wydajności
Prędkość przełączania
Diody pinowe mają prędkość przełączania nanosekund do mikrosekund, odpowiednie do zastosowań o wysokiej częstotliwości, takich jak 5G i radar;
Z powodu ruchu fizycznego przełączniki mechaniczne działają z prędkością milisekund i nie nadają się do szybkiego przełączania sygnałów.
Utrata i izolacja wstawiania
Diody szpilkowe: Utrata wstawiania wynosi zwykle 0. 5–2 dB w państwie, w zależności od częstotliwości i odchylenia. Izolacja wynosi 20–60 dB w odwrotnym odchyleniu, ale maleje przy wysokich częstotliwościach. Nieliniowość diod PIN może generować harmoniczne, wymagające starannego projektowania.
D-sub 9- przełączniki mechaniczne +: Utrata wstawiania jest wyjątkowo niska (0. 1–1,5 dB) na szerokim pasma częstotliwości. Izolacja jest doskonała (60–100 dB), co jest kluczowe dla odbiorników o dużej mocy lub wrażliwej. Nie ma zniekształceń harmonicznych z powodu czysto mechanicznej pracy.
3. Mocowanie mocy
Diody PIN mogą obsługiwać do kilowatów mocy w pulsowanych zastosowaniach (takich jak radar) o właściwym zarządzaniu termicznym, ale ich moc ciągła (CW) jest ograniczona przez samongalowanie.
Przełączniki mechaniczne dobrze działają w scenariuszach fali o dużej mocy (takich jak nadajniki transmisji) z mocą znamionową do dziesiątek kilowatów.
4. Niezawodność i żywotność
Diody szpilkowe:
Nie mają ruchomych części, mogą osiągnąć więcej niż 10^9 operacji i mają silną odporność na wibracje.
Są podatne na naprężenie termiczne, a ich długość życia zależy od cyklu pracy i warunków chłodzenia.
Przełączniki mechaniczne:
Ich żywotność jest ograniczona (10^5–10^6 Operacje) z powodu zużycia kontaktu.
Są wrażliwe na wstrząsy fizyczne i wibracje, co zmniejsza ich niezawodność w trudnych środowiskach.
