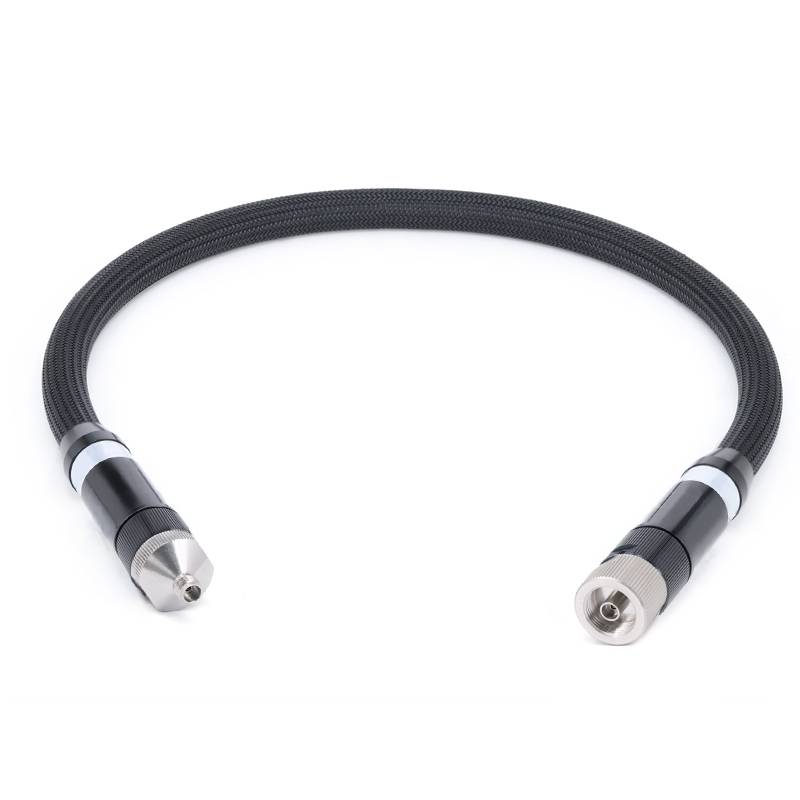

Dlaczego kable testowe wektorowego analizatora sieci (VNA) są często drogie



Wysoki koszt kabli testowych analizator sieci wektorowej (VNA) wynika z ich rygorystycznych wymagań dotyczących wydajności, specjalistycznych materiałów, precyzyjnych procesów produkcyjnych i ścisłej kontroli jakości, między innymi . Oto szczegółowa analiza kluczowych czynników napędzających ich wysokie koszty:

1. Niezwykle wysokie wymagania indeksu wydajności

Kable testowe VNA działają w zakresie wysokiej częstotliwości (zwykle od MHz do setek GHz) i muszą zachować wyjątkowo wysoką integralność sygnału, aby zapewnić dokładny pomiar parametrów, takich jak parametry S, utrata wstawienia, utrata powrotu i stabilność fazowa .}

Kluczowe wymagania dotyczące wydajności obejmują:

Niska utrata wstawienia: W pasmach o wysokiej częstotliwości (e . g .,> 18 GHz) nawet niewielkie straty rezystancyjne lub dielektryczne mogą zakłócać wyniki pomiaru . Kable muszą używać przewodów o niskiej oporności i dielectrics o niskiej przepustce, aby zminimalizować straty .}}}}}}}}}}}}}}

Wysoka strata powrotu (dopasowanie impedancji): Pomiary VNA są wyjątkowo wrażliwe na odbicia sygnału . Kable muszą zachować precyzyjną impedancję charakterystyczną (zwykle 50 Ω) z minimalną zmiennością na całym zakresie długości i częstotliwości . Każdy niedopasowanie impedancji wprowadzi błędy, więc wymiarowe tolerancje przewodników i dielektorystyczne musi osiągnąć poziom mikrometry ({4. 00} 00 cale).

Stabilność fazowa: Przesunięcia fazowe spowodowane ruchem kablowym (takie jak zginanie) lub zmiany temperatury muszą być nieistotne . To wymaga specjalnych projektów (takich jak wewnętrzne przewodniki ranne), aby ustabilizować fazę, zwiększając w ten sposób złożoność .

Zakłócenia elektromagnetyczne (EMI)/interferencja częstotliwości radiowej (RFI): Aby zapobiec zewnętrznym zakłóceniu i wycieku sygnału, kable wykorzystują ochronę wielowarstwową (takie jak folia miedzi + folia aluminiowa + polimer przewodzący), który zwiększa koszty materiału i pracy .



2. Materiały specjalistyczne

Materiały stosowane w kablach VNA są starannie wybierane w celu spełnienia wymagań dotyczących wydajności i stabilności o wysokiej częstotliwości:

Przewodnicy: Miedź miedziana bez tlenu o wysokiej czystości lub splatana srebrna/złote miedź jest stosowana do zmniejszenia strat efektu skóry przy wysokich częstotliwościach . złota (kosztowna, ale wysoce odporna na korozję) jest często używana do złącza i przewodników wewnętrznych .}

Dielecrics: Wymagane są niskie, wysoce stabilne dielektryki, takie jak rozszerzony PTFE . Materiały te mają niską i stabilną stałą dielektryczną (εr), która może utrzymać stabilność impedancji wraz z zmianami temperatury i częstotliwości, ale są drogie i trudne do przetworzenia i trudności w przetworzeniu .}

Poszycie: Trwałe, ale elastyczne materiały (takie jak fluoropolimery, poliuretan lub warkocze nylonowe) są używane do wytrzymania naprężenia mechanicznego (zginanie, ścieranie) i ekstremalne temperatury (-55 stopień do +150 stopień) . Materiały te są znacznie droższe niż zwykłe PVC .}}}}}}}}}}}}}}}}}



3. Precision Manufacturing and Process Projektowanie

Projektowanie i produkcja kabli VNA wymaga precyzji na poziomie mikrometru:

Tolerancje wymiarowe: Geometrie wewnętrznych przewodników, dielektryków i zewnętrznych tarcz muszą być jednolite, aby uniknąć zmian impedancji ., na przykład koncentryczność przewodników wewnętrznych i zewnętrznych (aby zapobiec odbiciom spowodowanym przez ekscentryczność) należy kontrolować w zakresie mikrometry .

Złożone struktury: Wiele kabli o wysokiej częstotliwości przyjmuje zaawansowane projekty, takie jak 塑形 Struktury dla stabilności fazowej i PTFE o niskiej gęstości, aby zmniejszyć wagę i stratę .

Zbiór manualny o bardzo precyzyjnym: Krytyczne elementy kabli o ultra wysokiej częstotliwości (takie jak złącza) mogą wymagać ręcznego montażu i debugowania w celu spełnienia specyfikacji, co zwiększa koszty pracy .



4. Wysokowydajne złącza

Złącza są kluczową częścią kabli VNA, a słabo wykonujące złącza mogą być głównym źródłem błędów pomiarowych ., które wymagają:

Precyzyjna obróbka: Złącza (takie jak SMA, 3 . 5 mm, 2,4 mm, 1,85 mm) są obrabiane z wysokiej jakości mosiądzu lub miedzi berylum (która ma właściwości sprężynowe) z tolerancjami kontrolowanymi w granicach ± 0,0001 cali.

Leczenie poszyjnym: Grubość złota lub rod (5–50 mikroinchtów) zapewnia niską oporność kontaktową, odporność na korozję i powtarzalną wydajność krycia (kluczowe dla kalibracji) .

Testowanie i weryfikacja: Każde złącze musi być przetestowane pod kątem stosunku fali stojącej napięcia (VSWR), utraty wstawiania i trwałości mechanicznej (tysiące cykli insercji/ekstrakcji), co zwiększa czas produkcji .



5. trwałość środowiskowa

Kable VNA muszą wytrzymać surowe warunki w testach laboratoryjnych, fabrycznych lub terenowych:

Elastyczność i solidność: Muszą wytrzymać powtarzające się zginanie, skręcanie i ścieranie bez degradacji w wydajności . To wymaga ulepszonych wewnętrznych projektów wsparcia i trwałego poszycia .

Odporność na temperaturę i pogodę: Materiały muszą pozostać stabilne w szerokim zakresie temperatur, wilgotnym środowisku i ekspozycji na chemikalia (takie jak oleje i rozpuszczalniki) . Dlatego stosowane są drogie tworzywa inżynieryjne i elastomery
