Jakie są różnice między kablami częściowo-złośliwymi i półelastycznymi?



Porównanie kabli półsztynowych i półelastycznych

Zarówno kable na półprzewodnikowe, jak i półelastyczne są szeroko stosowane w scenariuszach komunikacyjnych o wysokiej i niskiej częstotliwości, ale różnią się znacząco pod względem struktury, elastyczności, wydajności i aplikacji . poniżej jest szczegółowe porównanie:



1. Projekt strukturalny

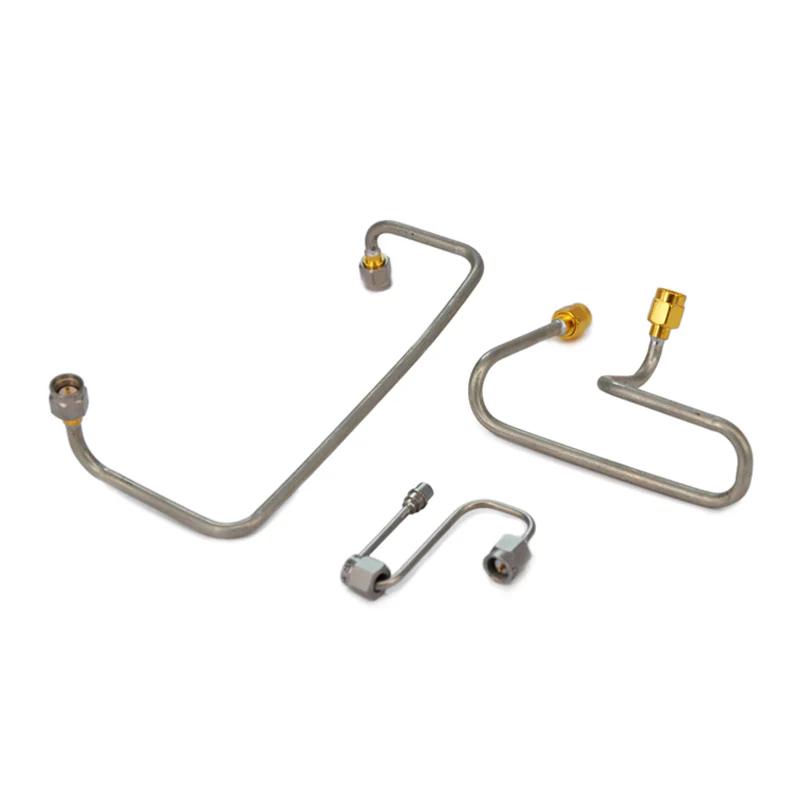

Kable półgradzane
Zewnętrzny przewód jest wykonany z stałego, nieobjętego materiału (zwykle miedzi) o stałej średnicy; Wewnętrzny przewód jest centralnie obsługiwany przez materiał dielektryczny (e . g ., ptfe) .
Po utworzeniu utrzymuje stały kształt i nie może być łatwo wygięty ani przekształcony bez specjalistycznych narzędzi .

Półelastyczny kable
Zewnętrzny przewód ma plecioną strukturę, z całą warstwą splecioną, co czyni ją bardziej odkształcalną niż stały zewnętrzny przewód kabli półsztych . Wewnętrzny przewód jest również obsługiwany przez materiał dielektryczny, ale wyplatana struktura umożliwia powtarzane zginanie i kształtowanie ręki lub prostych narzędzi .} jest również obsługiwane przez materiał dielektryczny, ale zaplatana struktura umożliwia powtarzające się zginanie i kształtowanie się przez proste narzędzia



2. Porównanie elastyczności

Kable półgradzane
Mają wysoką sztywność, zachowując swój kształt po utworzeniu i wykazując silną opór wobec zginania . wymuszanie zginania bez profesjonalnych narzędzi może uszkodzić zewnętrzny przewodnik, prowadząc do degradacji wydajności .

Półelastyczny kable
Oferują umiarkowaną elastyczność, umożliwiając powtarzające się zginanie, zwinięcie lub trasowanie przeszkód bez trwałych uszkodzeń . Ich elastyczność leży między sztywnymi i w pełni elastycznymi kablami .



3. Parametry wydajności elektrycznej

Parametr	Kable półgradzane	Półelastyczny kable
Stabilność impedancji	Doskonała - ustalona geometria zapewnia spójną impedancję na wszystkich częstotliwościach .	Dobra, ale gorsza od półsztynk - plecione zewnętrzne przewody mogą powodować niewielkie fluktuacje impedancji przy bardzo wysokich częstotliwościach .
Strata	Niska utrata wstawienia, szczególnie w pasmach mikrofalowych (do 100+ GHz), ze względu na gładką powierzchnię stałego przewodu zewnętrznego .	Wyższa utrata wstawiania niż pół-sztywna, szczególnie przy wysokich częstotliwościach, z powodu niewielkich szczelin i nieregularności powierzchni w plecionym przewodzie zewnętrznym .
Skuteczność chroniąca	Doskonałe (zwykle> 100 dB) . Solidny przewód zewnętrzny skutecznie blokuje EMI i RFI .	Good (zazwyczaj 80 dB), ale niższe niż pół-rygid . luki w plecionym przewodzie mogą spowodować niewielki wyciek EMI .
Zdolność obsługi mocy	Wyższe - solidne przewody mają skuteczne rozpraszanie ciepła, odpowiednie dla scenariuszy o dużej mocy .	Niższa - słaba przewodność cieplna plecionych przewodników ogranicza pojemność mocy .



4. scenariusze aplikacji

Kable półgradzane
Nadaje się do scenariuszy o wysokiej częstotliwości, wymagających ścisłej stabilności i niskiej straty, takich jak:

Systemy lotnicze i obronne (radar, komunikacja satelitarna);

Sprzęt testowy mikrofalowej (analizy sieci wektorowej, generatory sygnałów);

Urządzenia medyczne (maszyny MRI, systemy terapii mikrofalowej);

Stałe instalacje z ustalonymi długościami (e . g ., podajniki anteny stacji bazowej) .

Półelastyczny kable
Nadaje się do scenariuszy wymagających umiarkowanej elastyczności z dobrą wydajnością, na przykład:

Przenośne konfiguracje testowe (e . g ., połączenia między instrumentami i DUT);

Halowe systemy RF (routery Wi -Fi, komórkowe wzmacniacze sygnałów);

Scenariusze wymagające okazjonalnej rekonfiguracji (e . g ., laboratoryjne rozwój prototypu);

Połączenia wewnętrzne w macierzach przełączników RF .

Streszczenie

Kable półsztyczne wyróżniają się w scenariuszach o wysokiej wydajności, stałej instalacji, oferujące doskonałą stabilność i niską stratę ., z drugiej strony, są bardziej korzystne w scenariuszach wymagających umiarkowanej elastyczności z dobrą wydajnością, funkcjonalności równoważenia i użyteczności .



Uwagi uzupełniające: Różnice w kosztach i konserwacji

Kable półgradzane:
Wyższe koszty produkcji z powodu stałego miedzianego przewodu zewnętrznego i potrzeby wyspecjalizowanych narzędzi do formacji . instalacja i konserwacja są bardziej złożone (wymagające profesjonalnych operatorów) ., ich stabilna wydajność, odporność na starzenie się i zużycie powodują niższe koszty długoterminowe, co czyni je odpowiednim dla scenariuszy ze ścisłymi wymaganiami związanymi z wiarygodnością.

Półelastyczny kable:
Niższe koszty ze względu na prostsze procesy produkcyjne dla plecionych zewnętrznych przewodów i brak potrzeby specjalistycznych narzędzi do formowania . Dodatkowo ich ręczna zdolność zgięcia zmniejsza koszty konserwacji i rekonfiguracji, co czyni je idealnymi do scenariuszy wymagających częstego korekt lub z ograniczeniami budżetowymi .



Rozszerzenie: krótkie porównanie z w pełni elastycznymi kablami

Aby lepiej zrozumieć „półelastyczne” pozycjonowanie, przydatne jest krótkie porównanie z w pełni elastycznymi kablami:
W pełni elastyczne kable mają zewnętrzne przewody zazwyczaj splecione z drobnych pasm miedzianych (z niewielkim lub żadnym cynowaniem), oferując ekstremalną elastyczność w celu zginania lub nawet węzłów ., jednak ich wydajność elektryczna (E . g ., stabilność impedancji, stabilność ekranu) jest niższa niż semiżystyczna kajdanki, SUPES SUPING SUPELICTIONCE, LAND-FRESP-FRONS Z potrzebami o wysokiej elastyczności (e . g ., przewody słuchawkowe, połączenia wewnętrzne w małych urządzeniach) .
Kable półelletyczne uderzają w równowagę między elastycznością a wydajnością, wypełniając lukę między pół-szorstką (wysoką wydajność, ale nie do zagubioną) i w pełni elastyczną (wysoka elastyczność, ale słabsza wydajność) .
