Różnice i połączenia między krąższami RF i izolatorami RF
Zostaw wiadomość
Zasada działania:

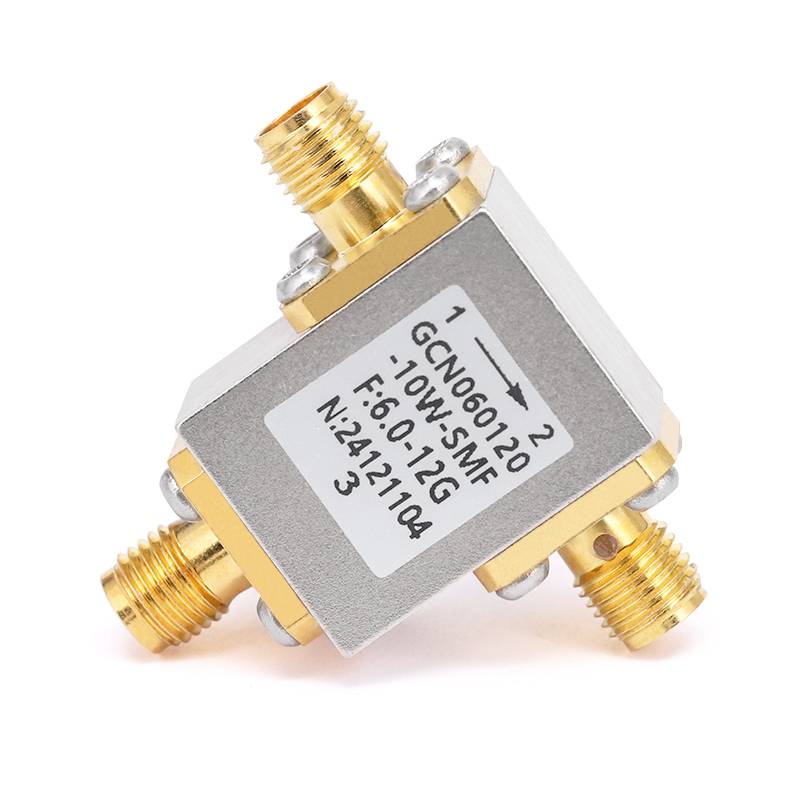

RF CYRULUNT:
Cyrlulator to urządzenie trzyosobowe (lub więcej), które kieruje sygnałami RF w określonym kierunku między portem ., zapewnia, że sygnały przepływają z jednego portu do drugiego w zdefiniowanym kierunku .
Cyrkulator działa na podstawie nieliniowych efektów materiałów magnetycznych . Zazwyczaj składa się z obrotowego nieliniowego materiału sprzężonego z polem magnetycznym . w trzech portach, sygnał z portu 1 przechodzi do portu 2, sygnał portu 2 przechodzi do portu 3, a sygnał portu 3 jest skierowany z powrotem do portu 1.
Izolator RF:
Izolator jest zazwyczaj urządzeniem dwuportowym, które pozwala sygnałowi przepłynąć z jednego portu do drugiego, jednocześnie blokując dowolny sygnał powrócił do oryginalnego źródła .
Podobnie do cyrkulatora, izolator używa materiałów magnetycznych do swojego działania, ale ma tylko dwa porty . Izolator zapobiega odwrotnym przepływowi sygnału, izolując źródło od dowolnych odbijanych sygnałów, które mogą powodować uszkodzenie lub zakłócenia .
Kluczowa zasada działania: Materiały magnetyczne
Oba urządzenia wykorzystująMateriały ferromagnetyczne(e . g ., ferrite) pod statycznym polem magnetycznym . pole magnetyczne indukujeNieprzestrzenna propagacjasygnałów RF, znaczenie sygnałów różni się podczas podróży do przodu vs . do tyłu . ta niereciprocity umożliwia:
Krągi do kierowania sygnałami sekwencyjnie między portem .
Izolatory do tłumienia sygnałów do tyłu (wysokie tłumienie w kierunku do tyłu, niska strata w kierunku do przodu) .
Praktyczne zastosowania: rzeczywiste przypadki użycia
Krążowniki:
W systemach radarowych oddzielają przesyłane i odbierane sygnały (nadajnik → Antena → Odbiornik bez zakłóceń) .
W sieciach komunikacyjnych umożliwiają one dwukierunkowy przepływ sygnału na pojedynczy kanał (e . g ., dzielenie sygnałów w górę/w dół) .
Izolatory:
Chroń wzmacniacze RF poprzez blokowanie odbijanej mocy przed niedopasowanymi obciążeniami (e . g ., anteny o różnej impedancji) .
Stabilizuj oscylatorów, zapobiegając ciągnięciu częstotliwości spowodowanej odbiciami obciążenia .
.
