Podziałów i podziałów
Zostaw wiadomość
Podziały mocy i rozdzielacze mocy są powiązane w funkcji i aplikacji i są często używane zamiennie ., jednak istnieją jednak subtelne różnice, głównie pod względem pod względem wartościCele projektowe, funkcjonalne skupienie i scenariusze aplikacji. konkretne różnice są następujące:
1. Funkcje podstawowe i cele projektowe
Dzielnik mocy
Jego rdzeń leży„dwukierunkowość”. Może nie tylko podzielić jedną moc wejściową na wiele wyjść (tryb dystrybucji), ale także łączyć wiele mocy wejściowych w jedno wyjście (tryb łączenia), więc jest również nazywany „-kombinatem podziału mocy” .
Podkreśla projektDopasowanie portu, niska strata i wysoka izolacjaAby zapewnić wydajne działanie zarówno podczas rozkładu do przodu, jak i łączenia odwrotnego, zmniejszenie odbicia sygnału i zakłóceń między portem .
Rozdzielacz mocy
Jego rdzeń jest„Unikalność”, Koncentrując się tylko na podzieleniu jednej mocy wejściowej na wiele wyjść bez uwzględnienia funkcji łączenia odwrotnego .
Projekt kładzie większy naciskProste wskaźniki rozkładu mocy, z niższymi wymaganiami dotyczącymi izolacji i dopasowywania odwrotnej, a struktura może być prostsza (na przykład używanie tylko sieci rezystora lub prostej linii przesyłowej) .
2. różnice w wskaźnikach technicznych
| Wskaźnik | Dzielnik mocy | Rozdzielacz mocy |
|---|---|---|
| Izolacja | Wysokie (zwykle ＞ 20db), aby uniknąć zakłóceń między portem | Niski (może nie być ściśle wymagany) |
| Dwukierunczność | Obsługuje działanie dwukierunkowe (dystrybucja/łączenie) | Obsługuje tylko dystrybucję jednokierunkową |
| Współczynnik fali stojącej napięcia (VSWR) | Niski (zwykle ＜ 1.2), aby zapewnić dobre dopasowanie dwukierunkowe | Wyższe (wymagane jest tylko podstawowe dopasowanie portu wejściowego) |
| Utrata wstawiania | Niski (głównie utrata rozkładu, taka jak 3DB dla dwukierunkowego podziału) | Może być wyższe (w tym dodatkowe straty, takie jak utrata podziału napięcia rezystora) |
3. Typowe struktury i scenariusze aplikacji
Dzielnik mocy
Typowe struktury: Wilkinson Power Dyviders, Branchline Mosty itp. ., które opierają się na liniach przesyłowych lub strukturach sprzęgających, aby osiągnąć dystrybucję precyzyjną .
Scenariusze aplikacji: systemy wymagające działalności dwukierunkowej, takie jak moduły transmisji/odbierania radaru (potrzebujące zarówno do rozpowszechniania sygnałów nadawania, jak i łączenia sygnałów odbierających), tablice antenowe (rozkład sygnału i łączenie), kombinery mocy częstotliwości radiowej itp..

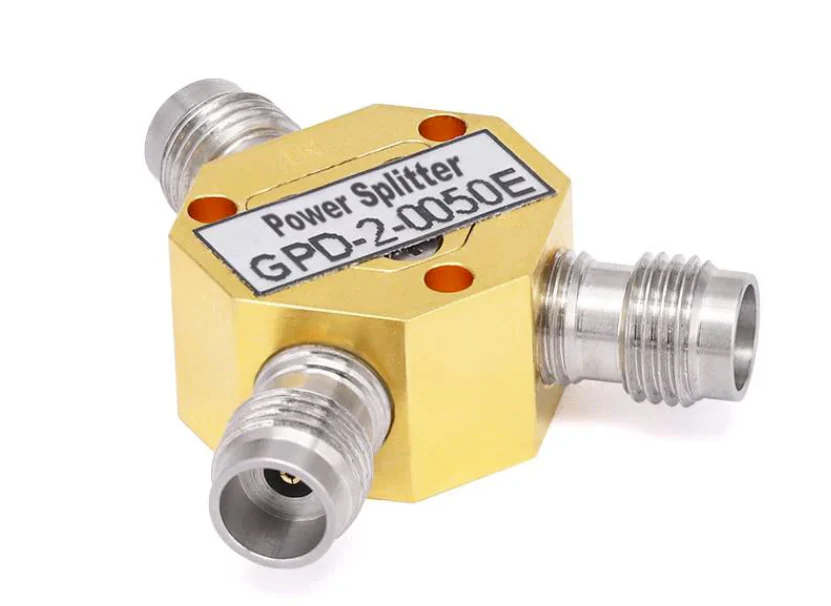

Rozdzielacz mocy
Typowe struktury: Sieci rezystorowe, proste linie przesyłowe typu T itp. ., z prostszą strukturą .
Scenariusze aplikacji: scenariusze wymagające tylko dystrybucji jednokierunkowej, takich jak dystrybucja sygnałów telewizji kablowej do wielu terminali użytkowników, wielokanałowe wyjście źródeł sygnał
