Zasada pracy anteny rogu

1. Podstawowa struktura

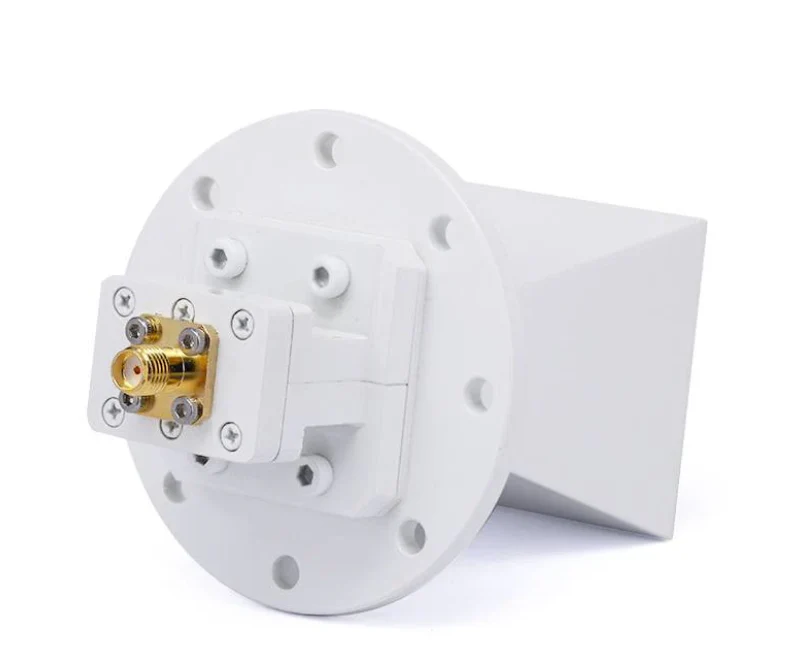

Antena klaksonu zazwyczaj składa się ze struktury przewodzącej w kształcie klaksonu, z szerokim końcem skierowanym na zewnątrz i wąskim końcem podłączonym do źródła zasilania . Kształt rogu może być prostokątny, okrągły lub inne, w zależności od wymagań projektowych .

2. Zasada pracy

Zasada pracy anteny rogu oparta jest na propagacji i promieniowaniu fal elektromagnetycznych przez falowód:

Źródło pasz: Źródło zasilające anteny klaksonu jest zazwyczaj falowodu lub linii transmisyjnej mikrofalowej, która dostarcza sygnał fali elektromagnetycznej do wąskiego końca (zwanego „Ustaniną klaksonu”) rogu .

Funkcja falowodu: Wąski koniec klaksonu jest zwykle podłączony do falowodu, który jest rurką przewodzącą, która skutecznie prowadzi sygnały o wysokiej częstotliwości . falowód przenosi falę elektromagnetyczną do otworu klaksonu .

Proces promieniowania: Gdy fala elektromagnetyczna dostaje się do wąskiego końca rogu, pola elektryczne i magnetyczne sygnału zaczynają rozszerzać . Kształt klaksonu stopniowo przekształca przychodzącą falę elektromagnetyczną w fale promieniujące, które propagują się w przestrzeni .

Wzór promieniowania: Wzór promieniowania anteny rogu jest stosunkowo jednolity, z dobrą kierunkowością . sygnał promieniuje z otworu klaksonu, zwykle tworząc stożkową wiązkę .

3. Zalety

Wysoki wzrost: Ze względu na silną kierunkowość antena rogu może skupić sygnały, zwiększając wzmocnienie .

Szeroka przepustowość: Antena rogu ma szeroką odpowiedź częstotliwości, co czyni ją odpowiednią dla sygnałów w zakresie wielu zakresów częstotliwości .

Prosta struktura: Antena klaksonu ma prostą konstrukcję, jest łatwa do produkcji i może obsługiwać stosunkowo wysokie poziomy mocy .

4. Zastosowania

Anteny klaksonu są szeroko stosowane w:

Komunikacja mikrofalowa i RF

Systemy radarowe

Komunikacja satelitarna

Elektroniczne instrumenty pomiarowe

Obserwacje astronomii radiowej

Podsumowując, antena rogu działa poprzez przekształcenie fal elektromagnetycznych z falowodu w promieniowane fale w przestrzeni, zapewniając wysoki wzmocnienie i silną kierunkowość . jest używana w różnych aplikacjach transmisji sygnałów o wysokiej częstotliwości .
