Jak wybrać zespół kabla RF



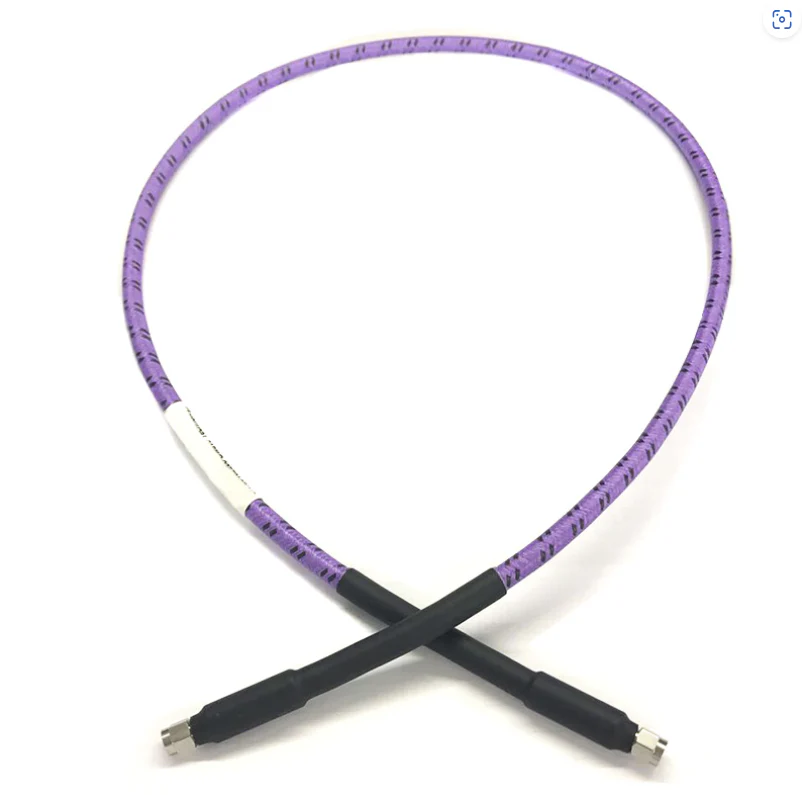

Wybór odpowiedniego zespołu kabla RF ma kluczowe znaczenie dla zapewnienia niezawodnej transmisji sygnału w polach takich jak telekomunikacja, radar, test i pomiar, lotniska i systemy przemysłowe. Proces selekcji wymaga równoważenia wydajności elektrycznej, cech mechanicznych, odporności na środowisko i określonych wymagań dotyczących zastosowania. Oto przewodnik krok po kroku, który pomoże Ci podjąć świadomą decyzję:



1. Wyjaśnij wymagania dotyczące aplikacji i scenariusze

Test i pomiar: Częste zginanie, powtarzane połączenia i wymagania dotyczące wysokiej precyzji (np. Sprzęt laboratoryjny, oscyloskopy).

Naprawiono instalację: Długoterminowa stabilność i niskie potrzeby konserwacyjne.

Surowe środowiska: Narażenie na ekstremalne temperatury, wilgotność, wibracje lub chemikalia (np. Wieże zewnętrzne, lotniska, maszyny przemysłowe).

Systemy o dużej mocy: Elastyczność i trwałość w stanach ruchomych (np. Drony, roboty, urządzenia przenośne).



2. Oceń kluczowe parametry wydajności elektrycznej

A. Zakres częstotliwości

Kable RF mają maksymalną częstotliwość roboczą, poza której utrata sygnału (tłumienie) wzrasta gwałtownie. Upewnij się, że częstotliwość znamionowa kabla obejmuje zasięg pracy systemu:

Niska częstotliwość (mniejsza lub równa 6 GHz): RG 58, RG316 (powszechny w elektronice użytkowej).

Średnia częstotliwość (6–26 GHz): 0,086, .141 Kable półelletyczne i półsztyczne.

Wysoka częstotliwość (26–40 GHz): bardzo niskie amplituda strat i stabilne kable koncentryczne (np. W przypadku komunikacji satelitarnej, radar).

Częstotliwość ultra wysoka (40–110 GHz): bardzo niskie amplituda strat i stabilne fazowe kable koncentryczne (systemy fali milimetra).

B. Tłumienie (utrata sygnału)

Tłumienie (db/ft) mierzy utratę sygnału w odległości i wzrasta wraz z częstotliwością. W przypadku transmisji na duże odległości priorytetyzuj kable o niskiej zawartości.

C. Dopasowanie impedancji

Niedopasowanie impedancji powoduje odbicie sygnału, zmniejszając wydajność i tworzenie zakłóceń. Dopasuj impedancję kabla do swojego systemu:

Większość systemów RF (np. Wojska, telekomunikacja, sprzęt testowy): 50 Ω.

Systemy wideo / telewizji kablowej: 75 Ω.

Unikaj mieszania impedancji (np. Kabel 50 Ω z złączami 75 Ω).

D. Zdolność obsługi mocy

Kabel musi wytrzymać moc systemu (średnią i szczytową moc), aby uniknąć przegrzania lub rozpadu. Kluczowe czynniki:

Średnia moc: moc ciągła (np. 100 W na stacjach podstawowych).

Moc szczytowa: moc krótko-płciowa (np. Poziom Kilowat w radarach).

Rozdziel się w środowiskach o wysokiej temperaturze (np. Redukcja 20% przy 60 stopniach).

mi. Stabilność fazowa

W systemach wrażliwych na fazę, takich jak te z sygnałami różnicowymi, minimalizuj dryf fazowy spowodowany zmianami temperatury lub zginaniem. Wybierz kable o stabilnej amplitudzie i charakterystyce faz.



3. Oceń cechy mechaniczne

A. Elastyczność

Wysoka elastyczność: Użyj elastycznych kabli do scenariuszy wymagających częstego zginania (np. Leady testowe).

Niska elastyczność: W przypadku stałych instalacji wymagających stabilności użyj półtylikowego (stałego miedzianego przewodnika zewnętrznego) lub półelastycznych kabli.

B. Trwałość

Promień zginania: Upewnij się, że kabel może wytrzymać minimalny promień zginania bez degradacji wydajności.

Odporność na zużycie: Użyj kabli z solidnymi osłonkami (np. Nylonowe osłonki ze stali nierdzewnej) w trudnych środowiskach przemysłowych.



4. Rozważ opór środowiskowy

Kabel musi funkcjonować poprawnie w warunkach pracy:

Zakres temperatur: stopień przemysłowy (-40 do 125 stopni), stopień lotniczy (-55 stopień do 165 stopnia) lub ekstremalne środowiska. Supernductors o wysokiej temperaturze (np. Izolacja PTFE mogą wytrzymać stopień -65 do 200 stopni).

Odporność na wilgoć / Ocena IP: Zastosowanie na zewnątrz wymaga wodoodpornych kabli / złączy (np. Złącza typu IP67 / IP68 N z O-ringami).

Odporność chemiczna / odporność na UV: dla scenariuszy narażonych na olej, paliwo lub światło słoneczne (np. Etylen-tetrafluoroetylenowe puszki kopolimerowe do odporności chemicznej; Stabilizowane UV PVC do użytku na zewnątrz).

Odporność na wibracje / wstrząs: Zastosowania wojskowe / lotnicze wymagają kabli z solidnym osłoną i odciążeniem (np. Standardy MIL-DTL -17).



5. Wybierz kompatybilne złącza

Złącza muszą pasować do interfejsu kablowego i sprzętu z niską utratą wstawienia i niezawodnym połączeniem:

Typy typowe: SMA (do 18 GHz), typ N (do 18 GHz, wysoka moc), TNC (odporne na wibracje), BNC (niską częstotliwość, szybkie połączenie), 2,92 mm (do 40 GHz), 1,85 mm (do 67 GHz).

Funkcje: Wybierz złącza zaciskowe, lutu lub kompresyjne na podstawie potrzeb instalacji. W trudnych środowiskach wybierz złącza ze stali nierdzewnej na mosiężnych.

Płeć i biegunowość: upewnij się, że końce mężczyzn / kobiety pasują do sprzętu (np. SMA Mężczyzna do kobiety typu N).



6. Koszt równowagi i niezawodność

Kable o wysokiej wydajności (np. Płacone przewody, PTFE PTFE / PTFE o niskiej gęstości) są droższe, ale mają niższą stratę i dłuższą żywotność (odpowiedni dla systemów krytycznych).

Opcje ekonomiczne (np. Stal ze srebrem, puszką miedzianą warkocz, osłonki PVC) są odpowiednie do zastosowań o niskiej częstotliwości (np. Elektronika konsumpcyjna).

W przypadku zastosowań krytycznych w zakresie bezpieczeństwa (np. Sprzęt medyczny, lotnictwa) priorytetyzuj niezawodność nad kosztami.



Podsumowanie kluczowych kroków

Wyjaśnij scenariusz aplikacji (stałą / mobilną, wewnętrzną / zewnętrzną, częstotliwość).

Dopasuj specyfikacje elektryczne (impedancja, moc, tłumienie).

Wybierz odpowiednie właściwości mechaniczne (elastyczność, rozmiar, trwałość).

Zapewnij odporność na środowisko (temperatura, wilgotność, chemikalia).

Wybierz kompatybilne złącza.

Wydajność równowagi, koszt i niezawodność.



Postępując zgodnie z tymi krokami, możesz wybrać zespół kabla RF, który optymalizuje integralność sygnału i długowieczność dla swoich konkretnych potrzeb.
