Jaki jest zakres częstotliwości kabli testowych VNA?

Jako dostawca kabli testowych VNA często otrzymuję pytania o zakres częstotliwości tych niezbędnych komponentów w dziedzinie testów i pomiarów. Na tym blogu zagłębię się w szczegóły zakresu częstotliwości kabli testowych VNA, dlaczego jest to ważne i jak wpływa na aplikacje testowe.

Zrozumienie kabli testowych VNA

VNA, czyli Vector Network Analyzer, to potężne narzędzie służące do pomiaru parametrów sieciowych sieci elektrycznych. Kable testowe VNA są kluczowym ogniwem pomiędzy VNA a testowanym urządzeniem (DUT). Zostały zaprojektowane do dokładnego przesyłania sygnałów testowych z VNA do testowanego urządzenia i z powrotem, zapewniając niezawodne i precyzyjne pomiary.

Kable testowe VNA zostały zaprojektowane tak, aby spełniać rygorystyczne wymagania testów wysokiej częstotliwości. Występują w różnych typach, w tym w kablach elastycznych, półsztywnych i dopasowujących się, każdy z własnym zestawem cech i zastosowań. Możesz zapoznać się z naszą szeroką ofertąKable testowe VNAaby znaleźć taki, który odpowiada Twoim potrzebom.

Zakres częstotliwości kabli testowych VNA

Zakres częstotliwości kabli testowych VNA to kluczowa specyfikacja określająca przydatność kabla do różnych zastosowań testowych. Odnosi się do zakresu częstotliwości, w którym kabel może skutecznie przesyłać sygnały przy akceptowalnym poziomie tłumienia, strat odbiciowych i stabilności fazowej.

Niski zakres częstotliwości

Większość kabli testowych VNA obsługuje częstotliwości zaczynające się od kilku kiloherców (kHz). Przy niskich częstotliwościach właściwości elektryczne kabla są stosunkowo stabilne, a tłumienie jest minimalne. Ten zakres niskich częstotliwości jest często używany do podstawowych testów elektrycznych, takich jak pomiar rezystancji i pojemności komponentów.

Wysoki zakres częstotliwości

Limit wysokiej częstotliwości kabli testowych VNA może się znacznie różnić w zależności od typu i konstrukcji kabla. W przypadku standardowych elastycznych kabli testowych VNA górna granica częstotliwości może wynosić od 26,5 GHz do 40 GHz. Kable te są powszechnie używane w ogólnych zastosowaniach do testowania częstotliwości radiowych i mikrofalowych.

Z drugiej strony kable półsztywne mogą oferować znacznie wyższe możliwości częstotliwościowe. Zazwyczaj mogą pracować z częstotliwością do 67 GHz, a w niektórych przypadkach nawet wyższą. Kable półsztywne są preferowane w zastosowaniach wymagających dużej wydajności, gdzie wymagane są niskie straty i doskonała stabilność fazowa, na przykład w przemyśle lotniczym i obronnym.

Kable dopasowujące się stanowią kompromis pomiędzy kablami elastycznymi i półsztywnymi. Oferują dobrą równowagę między elastycznością a wydajnością w wysokich częstotliwościach, przy zakresach częstotliwości zazwyczaj do 40 GHz.

Znaczenie zakresu częstotliwości

Zakres częstotliwości kabli testowych VNA jest niezwykle ważny z kilku powodów:

Dokładność pomiaru

Do dokładnych pomiarów niezbędne jest użycie kabla testowego VNA o odpowiednim zakresie częstotliwości. Jeśli zakres częstotliwości kabla jest zbyt niski w stosunku do częstotliwości testowej, tłumienie sygnału będzie nadmierne, co doprowadzi do niedokładnych odczytów. Z drugiej strony zastosowanie kabla o znacznie wyższym zakresie częstotliwości niż to konieczne może być droższe i może nie dawać żadnych dodatkowych korzyści.

Kompatybilność z DUT

Zakres częstotliwości kabla musi być zgodny z charakterystyką częstotliwościową testowanego urządzenia (DUT). Na przykład, jeśli testujesz komponent RF o wysokiej częstotliwości, który działa w paśmie 30 GHz, potrzebujesz kabla testowego VNA, który może obsługiwać częstotliwości do co najmniej 30 GHz.

Wydajność systemu

W systemie testowym VNA na ogólną wydajność duży wpływ ma wydajność kabli testowych. Kabel o szerokim i odpowiednim zakresie częstotliwości może pomóc w utrzymaniu integralności sygnałów testowych, zapewniając, że VNA może dokładnie zmierzyć parametry sieciowe testowanego urządzenia.

Czynniki wpływające na zakres częstotliwości

Na zakres częstotliwości kabli testowych VNA może wpływać kilka czynników:

Konstrukcja kabla

Konstrukcja kabla, w tym rodzaj przewodnika, materiał dielektryczny i ekranowanie, odgrywają znaczącą rolę w określeniu jego zakresu częstotliwości. Na przykład kable z wysokiej jakości materiałami dielektrycznymi, takimi jak PTFE (politetrafluoroetylen), mogą zapewniać lepszą wydajność przy wysokich częstotliwościach ze względu na ich charakterystykę niskich strat.

Typ złącza

Rodzaj złączy zastosowanych w kablu wpływa również na jego zakres częstotliwości. Wysokiej jakości złącza, takie jak SMA (sub - miniaturowa wersja A), złącza 2,92 mm i 1,85 mm, są przeznaczone do obsługi wysokich częstotliwości i zapewniają dobre połączenie elektryczne. Użycie niewłaściwego typu złącza może ograniczyć wydajność częstotliwościową kabla.

Długość kabla

Długość kabla może mieć wpływ na jego zakres częstotliwości. Dłuższe kable mają zazwyczaj większe tłumienie, szczególnie przy wysokich częstotliwościach. Dlatego ważne jest, aby wybrać odpowiednią długość kabla w oparciu o wymagania testowe i dostępną przestrzeń w konfiguracji testowej.

Kalibracja i zakres częstotliwości

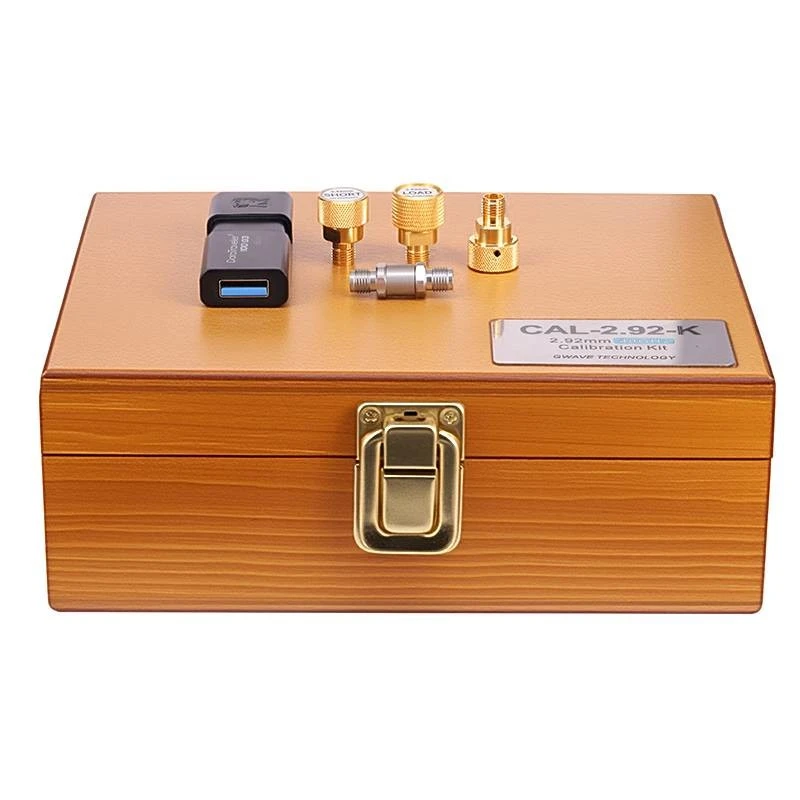

Kalibracja jest niezbędnym krokiem w badaniu VNA, zapewniającym dokładne pomiary.Zestawy kalibracyjnesłużą do kompensacji błędów wprowadzanych przez kable testowe, złącza i sam VNA.

Proces kalibracji jest zwykle przeprowadzany w określonym zakresie częstotliwości. Ważne jest, aby upewnić się, że zakres częstotliwości kalibracji odpowiada zakresowi częstotliwości kabli testowych VNA i testowanego urządzenia. Jeżeli kalibracja nie zostanie przeprowadzona prawidłowo, wyniki pomiarów mogą być niedokładne, szczególnie na brzegach zakresu częstotliwości.

Wybór odpowiedniego kabla testowego VNA w oparciu o zakres częstotliwości

Wybierając kabel testowy VNA, ważne jest, aby wziąć pod uwagę zakres częstotliwości aplikacji testowej. Oto kilka kroków, które pomogą Ci dokonać właściwego wyboru:

1. Określ częstotliwość testu: Określ zakres częstotliwości sygnałów, które chcesz zmierzyć. Dzięki temu będziesz mieć jasny obraz minimalnego zakresu częstotliwości wymaganego dla kabla.
2. Rozważ wymagania aplikacji: Jeśli pracujesz nad aplikacjami o dużej wydajności, takimi jak testowanie 5G lub komunikacja satelitarna, możesz potrzebować kabla o szerszym i wyższym zakresie częstotliwości. Do testów ogólnych może wystarczyć standardowy elastyczny kabel o umiarkowanym zakresie częstotliwości.
3. Oceń charakterystykę kabla: Oprócz zakresu częstotliwości należy zwrócić uwagę na inne właściwości kabla, takie jak tłumienie, tłumienie odbiciowe i stabilność fazowa. Czynniki te mogą również wpływać na dokładność pomiaru i ogólną wydajność systemu testującego.

Wniosek

Zakres częstotliwości kabli testowych VNA to kluczowa specyfikacja, która bezpośrednio wpływa na dokładność i wiarygodność pomiarów VNA. Jako dostawca kabli testowych VNA rozumiemy znaczenie zapewnienia kabli o odpowiednim zakresie częstotliwości dla konkretnych zastosowań.

Jeśli jesteś na rynku kabli testowych VNA lub masz jakiekolwiek pytania dotyczące zakresu częstotliwości i jego konsekwencji, nie wahaj się z nami skontaktować. Nasz zespół ekspertów jest gotowy pomóc Ci w wyborze najlepszych kabli do Twoich potrzeb testowych i przeprowadzić Cię przez proces zakupu.
