Jakie są zastosowania jednostopniowych izolatorów RF?

Jednostopniowe izolatory RF są kluczowymi elementami systemów wykorzystujących częstotliwość radiową (RF) i mikrofalowe. Jako wiodący dostawca izolatorów RF byłem na własne oczy świadkiem różnorodnych i stale rozwijających się zastosowań tych urządzeń. Na tym blogu omówię różne zastosowania jednostopniowych izolatorów RF i ich wkład w efektywne działanie różnych systemów.

1. Systemy komunikacji bezprzewodowej

Systemy komunikacji bezprzewodowej, takie jak sieci komórkowe, Wi-Fi i komunikacja satelitarna, w dużym stopniu opierają się na jednostopniowych izolatorach RF. W komórkowych stacjach bazowych izolatory RF służą do ochrony wzmacniaczy dużej mocy (HPA) przed mocą odbitą. Kiedy sygnał jest przesyłany z HPA, istnieje możliwość odbicia części mocy z powodu niedopasowania impedancji w linii transmisyjnej lub antenie. Ta odbita moc może spowodować uszkodzenie HPA i zmniejszyć jego wydajność. Jednostopniowy izolator RF, umieszczony pomiędzy HPA a anteną, umożliwia przejście sygnału przemieszczającego się do przodu z minimalną stratą, jednocześnie blokując sygnał odbity.

Przykładowo w nowoczesnych stacjach bazowych 5G, które pracują na wysokich częstotliwościach i wymagają transmisji dużej mocy, niezbędne jest zastosowanie wysokowydajnych jednostopniowych izolatorów RF. NaszIzolatory koncentryczne RF 26,5 GHzsą specjalnie zaprojektowane, aby spełniać wymagania zastosowań wykorzystujących fale milimetrowe 5G. Izolatory te radzą sobie z sygnałami o dużej mocy i zapewniają doskonałą wydajność izolacyjną, zapewniając stabilną pracę stacji bazowej.

W routerach Wi-Fi stosuje się izolatory RF w celu poprawy jakości sygnału i ograniczenia zakłóceń. Pomagają izolować różne komponenty RF, takie jak wzmacniacz mocy i antena, zapobiegając niepożądanemu sprzężeniu między nimi. Dzięki temu połączenie Wi-Fi jest bardziej niezawodne i wydajne.

2. Systemy radarowe

Systemy radarowe są szeroko stosowane w wojsku, lotnictwie i prognozowaniu pogody. Jednostopniowe izolatory RF odgrywają istotną rolę w systemach radarowych, chroniąc nadajnik przed mocą odbitą. W systemie radarowym nadajnik wysyła impulsy RF o dużej mocy, a antena emituje te impulsy w powietrze. Kiedy impulsy napotykają obiekt, część energii jest odbijana z powrotem do anteny, a następnie do odbiornika. Jednakże część mocy może zostać odbita z powrotem do nadajnika z powodu niedopasowania impedancji.

Jednostopniowy izolator RF umieszczony pomiędzy nadajnikiem a anteną może zapobiec uszkodzeniu nadajnika przez odbitą moc. Pomaga także zachować stabilność mocy wyjściowej nadajnika, która jest kluczowa dla dokładnych pomiarów radarowych. Przykładowo w wojskowych systemach radarowych, które często pracują w trudnych warunkach i wymagają dużej precyzji detekcji, konieczne jest zastosowanie wysokiej jakości jednostopniowych izolatorów RF. NaszIzolatory koncentryczne RF 18 GHznadają się do zastosowań radarowych w paśmie X, zapewniając wysoką izolację i niskie tłumienia wtrąceniowe.

3. Sprzęt testowo-pomiarowy

Urządzenia testowe i pomiarowe, takie jak analizatory widma, analizatory sieci i generatory sygnałów, często wymagają zastosowania jednostopniowych izolatorów RF. W tych przyrządach izolatory służą do izolowania różnych sekcji RF, zapobiegając wyciekom sygnału i zakłóceniom. Na przykład w analizatorze widma można zastosować izolator RF do odizolowania stopnia wejściowego od reszty obwodu, zapewniając dokładny pomiar sygnału wejściowego bez wpływu na obwody wewnętrzne.

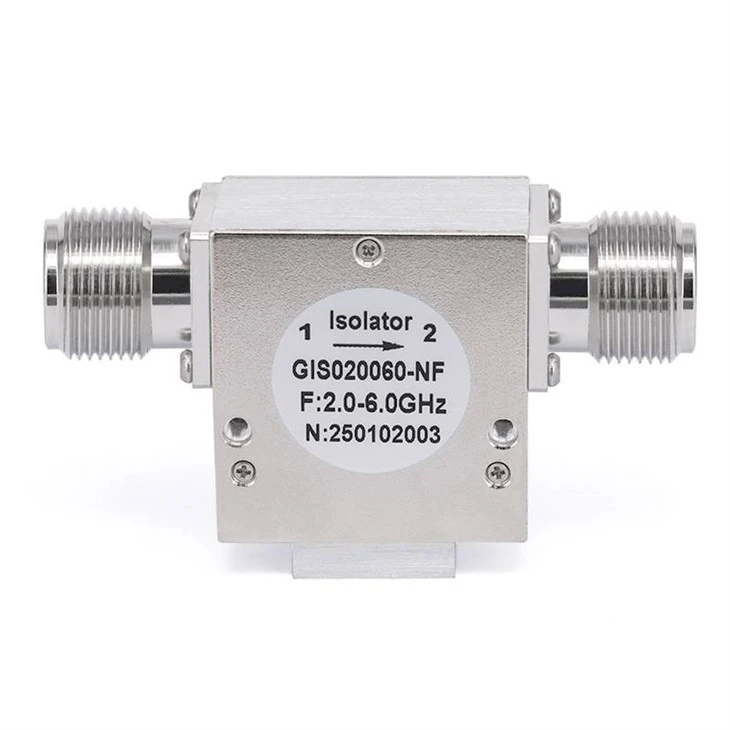

W generatorach sygnału stosuje się izolatory w celu poprawy jakości sygnału wyjściowego. Mogą zapobiegać wpływowi zmian impedancji obciążenia na moc wyjściową i stabilność częstotliwości generatora sygnału. NaszIzolatory koncentryczne RF 6 GHzsą idealne do zastosowań testowych i pomiarowych w dolnym zakresie częstotliwości, zapewniając niezawodną izolację i doskonałą wydajność.

4. Sprzęt medyczny

W sprzęcie medycznym, takim jak aparaty MRI (rezonans magnetyczny) i urządzenia do ablacji RF, stosowane są również jednostopniowe izolatory RF. W urządzeniach MRI izolatory RF służą do ochrony nadajników RF przed mocą odbitą. Nadajniki RF w aparatach MRI generują impulsy RF o dużej mocy w celu wzbudzenia jąder wodoru w ciele pacjenta. Jednostopniowy izolator RF może zapewnić bezpieczeństwo i stabilność nadajnika RF, zapobiegając uszkodzeniu odbitej mocy.

W urządzeniach do ablacji RF, które są stosowane w leczeniu różnych schorzeń poprzez zastosowanie energii RF do docelowej tkanki, do kontrolowania dostarczania mocy RF stosuje się izolatory. Pomagają zapewnić dokładne dostarczenie energii RF do tkanki docelowej, nie powodując uszkodzenia innych części ciała.

5. Systemy nadawcze

Systemy nadawcze, w tym nadawcze radiowe i telewizyjne, wykorzystują jednostopniowe izolatory RF w celu poprawy wydajności nadajników. W radiofonii izolatory RF służą do ochrony wzmacniacza mocy przed mocą odbitą i zapewnienia stabilności przesyłanego sygnału. Pomagają także zredukować zakłócenia pomiędzy różnymi komponentami RF w systemie nadawczym.

W transmisji telewizyjnej, zwłaszcza w nadajnikach telewizji wysokiej rozdzielczości i telewizji cyfrowej, niezbędne jest stosowanie wysokiej jakości jednostopniowych izolatorów RF. Izolatory te radzą sobie z sygnałami o dużej mocy i zapewniają doskonałą wydajność izolacji, zapewniając wyraźną i niezawodną transmisję sygnałów telewizyjnych.

Zalety naszych jednostopniowych izolatorów RF

Jako profesjonalny dostawca izolatorów RF oferujemy szeroką gamę jednostopniowych izolatorów RF o wielu zaletach. Nasze izolatory projektowane są z wykorzystaniem zaawansowanych technologii i wysokiej jakości materiałów, co zapewnia wysoką wydajność i niezawodność. Mają niską tłumienność wtrąceniową, co oznacza, że ​​pozwalają na przejście sygnału przemieszczającego się do przodu przy minimalnym tłumieniu. Jednocześnie zapewniają wysoką izolację, skutecznie blokując odbity sygnał.

Nasze izolatory są również wysoce konfigurowalne. Możemy zaprojektować i wyprodukować izolatory zgodnie ze specyficznymi wymaganiami naszych klientów, takimi jak różne częstotliwości, poziomy mocy i rozmiary opakowań. Dzięki temu jesteśmy w stanie sprostać różnorodnym potrzebom różnych zastosowań.

Skontaktuj się z nami w sprawie zakupów

Jeżeli są Państwo zainteresowani naszymi jednostopniowymi izolatorami RF lub mają Państwo pytania dotyczące ich zastosowania, prosimy o kontakt. Posiadamy profesjonalny zespół sprzedaży, który może zapewnić szczegółowe informacje o produkcie i wsparcie techniczne. Niezależnie od tego, czy działasz w branży komunikacji bezprzewodowej, radarowej, testowo-pomiarowej, medycznej czy nadawczej, możemy zaoferować Ci izolatory RF najbardziej odpowiednie dla Twoich potrzeb. Współpracujmy, aby osiągnąć lepszą wydajność w Twoich systemach RF.

Referencje

• Pozar, DM (2011). Inżynieria mikrofalowa. Wiley'a.
• Collin, RE (2001). Podstawy inżynierii mikrofalowej. Wiley – Internauka.
