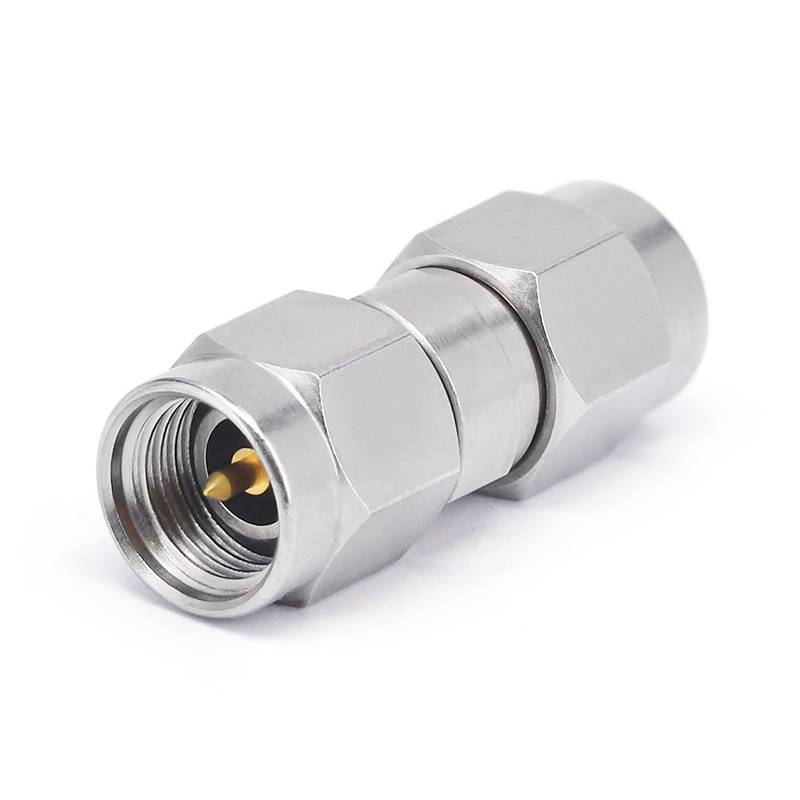

Adapter 3,5 mm

Adapter RF 3 . 5 mm charakteryzuje się kompaktową strukturą . Średnica zewnętrzna złącza wynosi zwykle około 3 . 5 mm, która jest zaprojektowana tak, aby była niewielka i lekka, co jest odpowiednie do stosowania w aplikacjach, w których przestrzeń jest ograniczona. Na przykład w niektórych miniaturowych urządzeniach komunikacyjnych lub zespołach płytki o wysokiej gęstości, złącze 3,5 mm można łatwo zintegrować bez zajmowania zbyt dużej ilości miejsca.

Wyślij zapytanie

Opis

Wprowadzenie produktu

Ponadto istnieją również różne formy interfejsów portów, takie jak złącza proste i złącza kątowe . złącza kątowe są wygodniejsze w sytuacjach, w których przestrzeń jest ograniczona, a połączenie należy wykonać pod kątem prostym . na przykład, w złożonym układie płyty obwodów, proste złącze 3,5 mm można wykorzystać do zapisania przestrzeni i wykonania połączenia bardziej elastyczne

Dane techniczne produktu

Urządzenia adaptera 3 . 5 mm RF mają ogólnie niski VSWR . niski VSWR może skutecznie zmniejszyć refleksję sygnału i poprawić wydajność transmisji sygnału . w praktycznych zastosowaniach, wartość VSWR mniejsza niż 1,15 może zostać osiągnięta, co pomaga osiągnąć płynne przesyłanie między innymi komponentami i interferencją.

Zamówienie FAQ

1. Jaki jest twój MOQ?

Odp.: Jeśli mamy produkty w magazynie, nie będzie to MOQ ., jeśli będziemy musieli wyprodukować, możemy omówić MOQ zgodnie z dokładną sytuacją klienta .

2. Jak długo trwa czas dostawy?

Odp.: Ogólny czas dostawy wynosi 15-30 dni po otrzymaniu potwierdzenia zamówienia ., jeśli mamy towary w magazynie, zajmie to tylko 1-2 dni .

Dane specyfikacji produktu

Konfiguracja
Typ złącza 1	3,5 mm
Impedancja złącza 1	50 omów
Złącze 1 polaryzacja	Standardowy
Typ złącza 2	2,4 mm/2,92 mm/3,5 mm/n
Impedancja złącza 2	50 omów
Złącze 2 polaryzacja	Standardowy
Metoda montażu złącza	Nic
Styl nadwozia adaptera	Prosty kołnierz
Informacje o materiałach
Kontakt centralny	Złoto z kostki
Kontakt zewnętrzny	Stal nierdzewna
Ciało	Stal nierdzewna
Dielektryk	Pei
Dane środowiskowe
Zakres temperatur	{-55 stopień do +165
2011/65/UE (ROHS)	Uległy

Typ produktu

Adapter RF 3,5 mm
SKU	Rysunek	Częstotliwość	VSWR	Typ opisu
FR 1-3.5- jjs		DC -33 GHZ	1.15	3,5 mm samiec do mężczyzny 3,5 mm
FR 1-3.5- kks		DC -33 GHZ	1.15	3,5 mm samica do 3,5 mm samica
FR 1-3.5- jks		DC -33 GHZ	1.15	3,5 mm samca do 3,5 mm samica
Adapter RF od 3,5 mm do 2,4 mm
SKU	Rysunek	Częstotliwość	VSWR	Typ opisu
FR 1-3.5/2.4- jjs		DC -26.5 GHZ	1.15	3,5 mm samiec do 2,4 mm mężczyzny
FR 1-3.5/2.4- kks		DC -26.5 GHZ	1.15	3,5 mm samica do 2,4 mm samica
FR 1-3.5/2.4- jks		DC -26.5 GHZ	1.15	3,5 mm samca do 2,4 mm samica
FR 1-3.5/2.4- KJS		DC -26.5 GHZ	1.15	3,5 mm samica do 2,4 mm mężczyzny

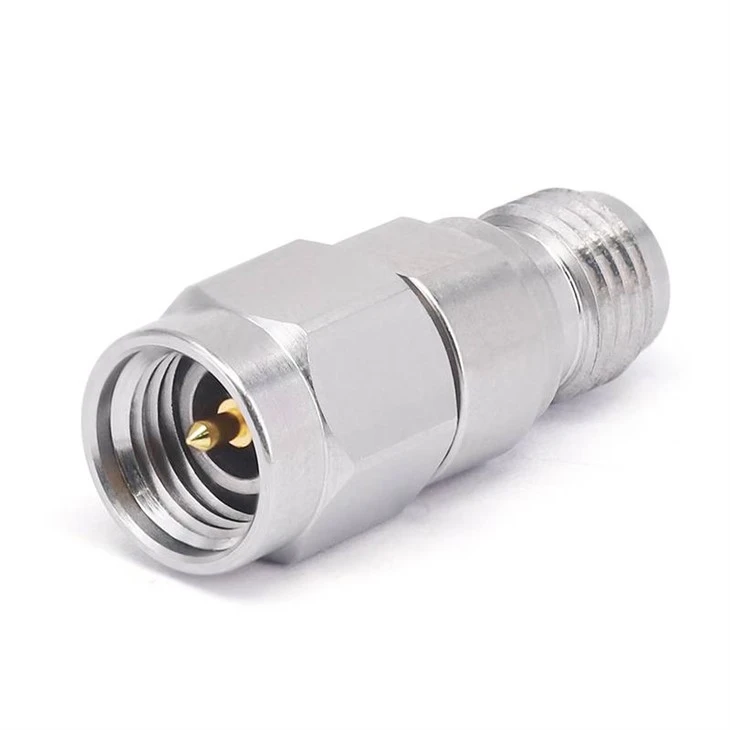

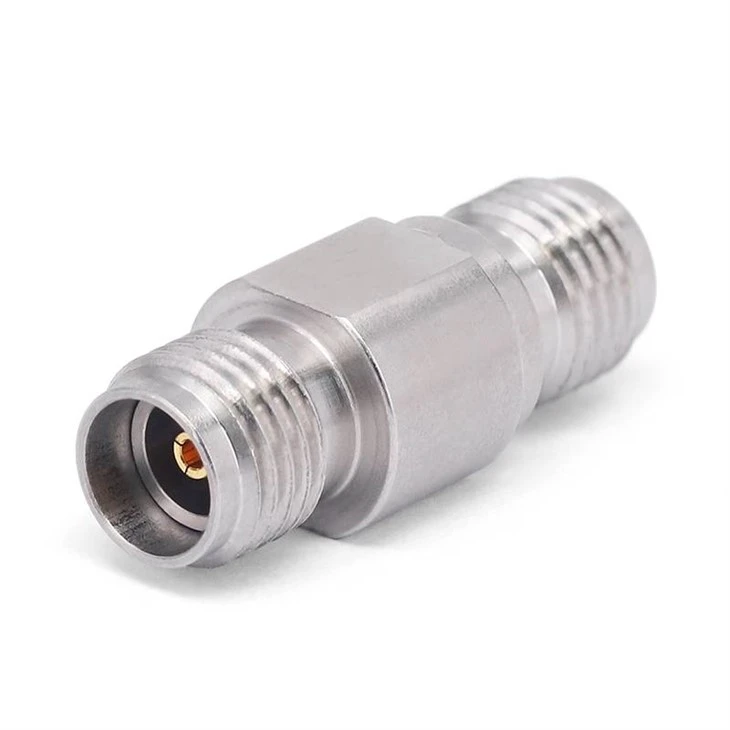

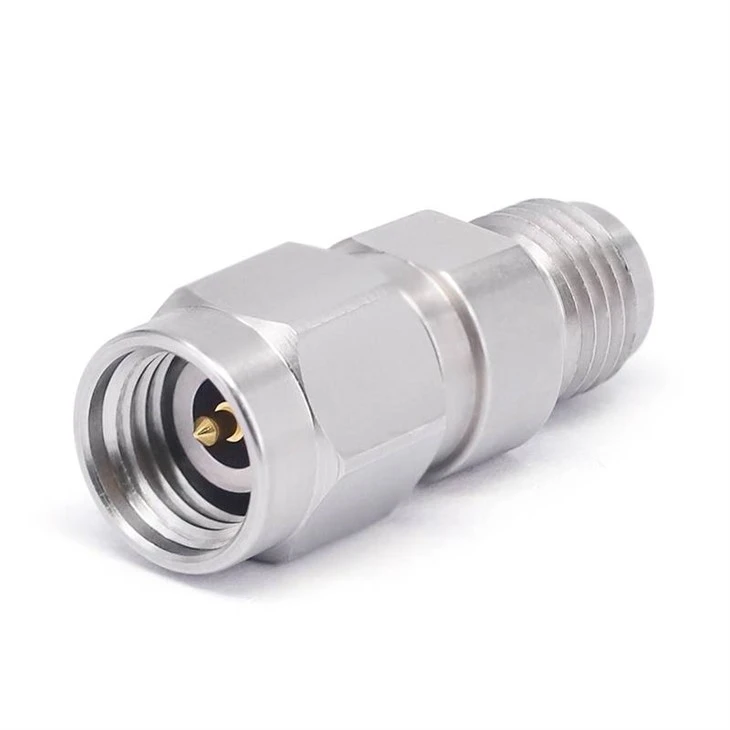

3,5 mm do 2,92 mmAdapter RF
SKU	Rysunek	Częstotliwość	VSWR	Typ opisu
FR 1-3.5/2.92- jjs		DC -26.5 GHZ	1.15	3,5 mm samiec do 2,92 mm samca
FR 1-3.5/2.92- kks		DC -26.5 GHZ	1.15	3,5 mm samica do 2,92 mm samica
FR 1-3.5/2.92- jks		DC -26.5 GHZ	1.15	3,5 mm samca do 2,92 mm samica
FR 1-3.5/2.92- KJS		DC -26.5 GHZ	1.15	3,5 mm samica do 2,92 mm mężczyzny
Adapter 3,5 mm do N RF
SKU	Rysunek	Częstotliwość	VSWR	Typ opisu
FR 1- n/3.5- jjs		DC -18 GHZ	1.15	N Mężczyzna do mężczyzny 3,5 mm
FR 1- n/3.5- kks		DC -18 GHZ	1.15	N Kobieta do 3,5 mm samica
FR 1- n/3.5- jks		DC -18 GHZ	1.15	N Mężczyzna do 3,5 mm samica
FR 1- N/3.5- KJS		DC -18 GHZ	1.15	N kobiety do 3,5 mm mężczyzny
