Zestawy kalibracji sondy: szczegółowy przewodnik od przygotowania do konserwacji

Zestawy kalibracji sondy są krytycznymi narzędziami w testach elektronicznych o wysokiej częstotliwości (takie jak aplikacje RF, mikrofalowe, milimetrowe i terahertz) . eliminują błędy systematyczne wprowadzone przez sondy testowe, kable i złącza . prawidłowe użycie tych zestawów, które są zgodne z miarami urządzeń (dort), w tym Impedacją, impedystyczny S-parametry i utrata wstawiania . poniżej znajduje się kompleksowy przewodnik obejmujący wszystko, od przygotowania po konserwację .

1. Zrozumienie roli zestawów kalibracji sondy

Zestawy kalibracyjne sondy składają się z precyzyjnych standardów inżynierii (E . g ., krótkie, otwarte, obciążenia, obciążenie i linia przesyłania) zaprojektowane tak, aby scharakteryzować i poprawić błędy w systemach testowych opartych na sondzie . Błędy te obejmują:



Błędy odbicia: Spowodowane niedopasowaniem impedancji w sondach, kablach lub złączach .

Błędy transmisji: Tłumienie lub przesunięcia fazowe w ścieżce sygnału .

Błędy związane z kontaktem: Słaby kontakt elektryczny między sondami i DUT lub standardami kalibracji .



Mierząc te znane standardy, systemy testowe (e . g ., wektorowe analizy sieciowe, vnas) oblicz model błędu, który jest następnie używany do skorygowania kolejnych pomiarów DUT .

2. Układanie fundamentu do dokładnej kalibracji

2.1 Kontrolowanie środowiska testowego

Temperatura i wilgotność: Wykonaj kalibrację w stabilnym środowisku (zwykle 23 stopnie ± 2 stopnie z 45–55% wilgotnością względną) . Fluktuacje temperatury powodują rozszerzenie materiału lub skurcz materiału, zmieniając właściwości elektryczne sond i standardów .

Czystość: Pracuj w obszarze wolnym od pyłu . Zanieczyszczenia (kurz, oleje, reszty strumienia) na końcówkach sondy lub standardach kalibracji Zdegraduj jakość kontaktu elektrycznego i wprowadzaj szum pomiarowy .

2.2 Inspekcja sprzętu

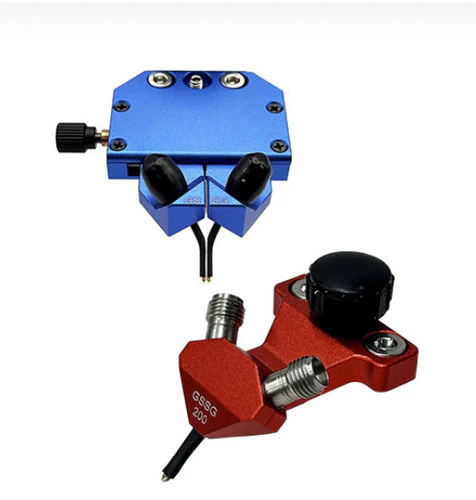

Sondy: Sprawdź obrażenia fizyczne (e . g ., wygięte końcówki, zużyte kontakty) lub zanieczyszczenie . czyste końcówki delikatnie za pomocą sprężonego powietrza lub chusteczek wolnych od powietrza lub lint zwilżone za pomocą izopropylowego alkoholu .

Kable i złącza: Sprawdź kable koncentryczne pod kątem załamania lub uszkodzeń; Upewnij się, że złącza są czyste i odpowiednio współpracujące, aby zapobiec utratę sygnału .

Zestawy kalibracyjne: Sprawdź, czy standardy są nieuszkodzone (e . g ., brak zarysowań na powierzchniach obciążenia, bez giętowych pinów w standardach) .

2.3 Konfigurowanie systemu

Moc na systemie VNA i testowym co najmniej 30 minut przed kalibracją, aby umożliwić komponenty osiągnięcie stabilności termicznej .

Podłącz sondy do VNA za pomocą kabli, zapewniając ciasne (ale nie przepełnione) połączenia, aby zapobiec wyciekom sygnału .

3. Wybór odpowiedniej metody kalibracji

Zestawy kalibracji sondy obsługują wiele metod, wybranych na podstawie zakresu częstotliwości, typu sondy (e . g ., gsg, sg) i geometrii DUT:



Metoda	Kluczowe standardy	Zakres częstotliwości	Idealne zastosowania
Solt	Krótkie, otwarte, ładowane, przez	DC - 18 GHz	Sondy koncentryczne, struktury płaskie (PCB)
Trl	Przez refleksję, linia	10 GHz - 110 GHz	Struktury o wysokiej częstotliwości, nie-koxialne (e . g ., falowody, mikropaski)
LRM	Linia, odbijaj, dopasuj	1 GHz - 40 GHz	Zrównoważone sondy, asymetryczne struktury

4. szczegółowe kroki kalibracji

4.1 Standardy kalibracji montażu

Zabezpiecz podłoże zestawu kalibracyjnego (e . g ., glina, kwarc) do stabilnego stołu roboczego i wyrównaj go z pozycjonistą sondy ., aby podłoże jest płaskie, aby uniknąć niewłaściwej wartości sondy .

4.2 Pozycjonowanie prawidłowo

Użyj mikroskopu, aby wyrównać końcówki sondy z podkładkami standardów kalibracji (E . g ., krótkie podkładki, open pads) .

Zastosuj światło, jednolite ciśnienie, aby zapewnić dobry kontakt elektryczny bez szkodliwych standardów lub sond . nadmierne padania deformacyjne, podczas gdy niewystarczające ciśnienie powoduje połączenia przerywane .

4.3 Wykonanie kalibracji przez VNA

Uruchom oprogramowanie do kalibracji VNA i wybierz wybraną metodę (e . g ., solt) .

Postępuj zgodnie z monitami do pomiaru każdego standardu sekwencyjnego:

Krótki: Teoretycznie idealny krótki (0 ω), aby scharakteryzować odbicie na końcówce sondy .

Otwarte: Struktura z nieskończoną impedancją (e . g ., szczelinę powietrzną) do pomiaru pól frędzlowych .

Obciążenie: Obciążenie 50 Ω do kalibracji dla utraty sygnału .

Przez: Bezpośrednie połączenie między parami sondy w celu kalibracji ścieżek transmisji .

VNA oblicza warunki błędu (e . g ., śledzenie odbicia, śledzenie transmisji, izolacja) i przechowuje je do korekcji w czasie rzeczywistym .

5. Powszechne błędy, których należy unikać

Zaniedbanie czynników środowiskowych: Kalibracja w środowiskach słabo wentylowanych lub wysokiej temperaturze powoduje dryf termiczny .

Brudne standardy lub sondy: Zanieczyszczenia działają jako rezystory/kondensatory pasożytnicze, zniekształcając wyniki .

Nadmierne ciśnienie sondy: Uszkadza końcówki sondy i standardowe podkładki, co prowadzi do stałych błędów .

Wniosek

Właściwe użycie zestawów kalibracji sondy ma zasadnicze znaczenie dla niezawodnego testowania elektronicznego . poprzez przestrzeganie surowych protokołów przygotowawczych, wybieranie odpowiednich metod, wykonywanie precyzyjnych etapów kalibracji i utrzymania standardów, inżynierowie zapewniają pomiary dokładnie odzwierciedlają cechy DUT-krytycznych.
