Jaka jest różnica między antenami Yagi a antenami logarytmicznymi?

Anteny Yagi (anteny Yagi-UDA) i anteny logarytmiczne są zarówno antenami kierunkowymi, końcowymi, ale różnią się znacznie pod względem projektowania, wydajności i zastosowań ze względu na ich wyraźne zasady działania . poniżej znajduje się szczegółowe porównanie między kluczowymi wymiarami:



1. Projekt strukturalny

Anteny Yagi

Składają się zElement napędzany(aktywny chłodnicy podłączony do linii zasilającej), jedenreflektor(dłuższe niż element napędzany) i wieleDyrektorzy(krótszy niż element napędzany) .

Elementy są ułożone w linii prostej, z reflektorem za napędzanym elementem i reżyserami z przodu .

Zazwyczaj mają niewielką liczbę elementów (e . g ., 1 reflector + 1 element napędzany + 3 - 10 dyrektorów), dzięki czemu struktura jest kompaktowa .

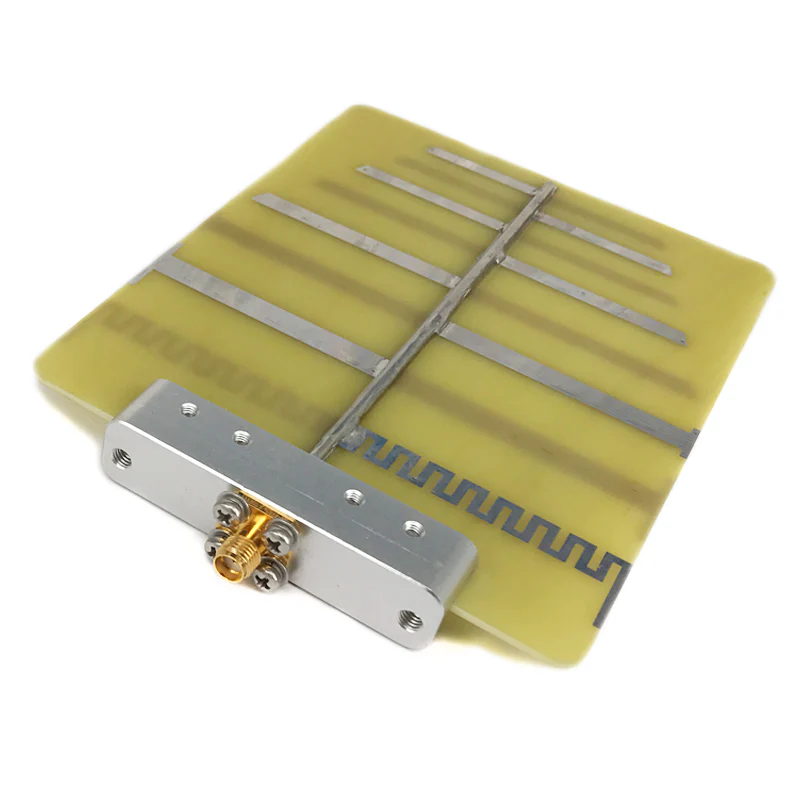

Anteny dzienne

Złożony z seriiElementy podobne do dipolu)

Długości elementów i odstępy następująrelacja dziennika: stosunek kolejnych długości i odległości elementów jest stały (e . g ., τ=ln ln +1=dn dn +1, gdzie τ τ<1).

Wymaga więcej elementów (często 10 - 30+), aby osiągnąć szeroką przepustowość, co powoduje dłuższą, bardziej złożoną strukturę .



2. Zasada działania

Anteny Yagi

Projekt rezonansowy: Każdy element (reflektor, element napędzany, dyrektorzy) jest dostrojony do określonej częstotliwości (rezonans na docelowej długości fali) . Odbyszek i dyrektorzy wchodzą w interakcje z elementem napędzanym do promieniowania ostrości w jednym kierunku (w kierunku dyrektorów) .

Promieniowanie jest wzmacniane przez konstruktywną zakłócenia w kierunku do przodu (w kierunku dyrektorów) i destrukcyjną zakłócenia w odwrotnym kierunku (zablokowane przez reflektor) .

Anteny dzienne

Projekt nierestacyjny: Żaden pojedynczy element nie jest dostrojony do określonej częstotliwości . zamiast tego przy dowolnej częstotliwości tylko podzbiór elementów (tych, których długość jest ~ λ/2 dla tej częstotliwości) aktywnie przyczyniają się do promieniowania .

Stosunek logarytmiczny τ zapewnia, że wydajność anteny powtarza się okresowo w logarytmicznej skali częstotliwości, umożliwiając spójne działanie w szerokim pasmie .



3. Bandwidth

To jestNajbardziej krytyczna różnica:

Anteny Yagi: Wąska przepustowość (zazwyczaj 10–20% częstotliwości środkowej) . Performance gwałtownie degraduje poza tym zakresem, ponieważ elementy rezonansowe są zoptymalizowane tylko dla określonej długości fali .

Anteny dzienne: Ultra szerokość przepustowości (często obejmująca wiele oktaw, e . g ., 1:10 lub szersze wskaźniki częstotliwości) . utrzymują stabilną wydajność w całym pasmach z powodu układu elementu dziennika, które dostosowują się do różnych długości fal .}



4. wzmocnienie

Anteny Yagi: Wysoki wzmocnienie w ich wąskiej przepustowości (zwykle 5–15 dbi) . wzrasta wraz z liczbą dyrektorów (więcej reżyserów=wyższy wzrost, ale węższy przepustowość) .

Anteny dzienne: Umiarkowane, ale stabilne wzmocnienie w szerokim pasmie (zwykle 3–10 dbi) . niewiele różni się w zależności od częstotliwości, co czyni je niezawodnymi dla aplikacji wielu pasm .



5. Kierunkowość

Oba sąanteny kierunkowe (końcowe), promieniowanie większości energii w jednym głównym kierunku:

Anteny Yagi: Bardzo ostra kierunkowość z wąskim płaszczem głównym (Low BeamWidth) i niskimi płatami bocznymi, dzięki czemu są wysoce skupione .

Anteny dzienne: Umiarkowana kierunkowość z nieco szerszym płatem głównym niż Jagis, ale ta szerokość wiązki pozostaje stabilna w ich szerokim zakresie częstotliwości .



6. Aplikacje

Kluczowe rozróżnienie w przepustowości napędza ich przypadki użycia:

Anteny Yagi: Idealny dlaZastosowania wąskabandowe i stałej częstotliwościgdzie priorytetowe są priorytetowe priorytety i ostre kierunkowości, takie jak:

Recepcja TV/Radio Broadcasting (e . g ., UHF/VHF TV anteny) .

Komunikacja punkt-punkt (e . g ., linki mikrofalowe dla wiejskiego Internetu) .

Amateur Radio (pasma HF/VHF) i Radar Systems .

Anteny dzienne: Preferowane dlaaplikacje szerokopasmoweWymaganie zasięgu na wielu częstotliwościach, takich jak:

Systemy komunikacyjne (wojskowe, służby ratunkowe), które muszą działać na różnych częstotliwościach .

EMC (kompatybilność elektromagnetyczna) Testowanie (w celu wykrycia zakłóceń na szerokich pasmach) .

Krótka fala do odbiorników/nadajników mikrofalowych (e . g ., analizy spektrum, radiowe astronomię) .



Tabela podsumowująca

Charakterystyczny	Antena Yagi	Antena logarytmiczna
Struktura	Element napędzany + 1 reflector + niewielu dyrektorów	Seria skalowanych dipoli (stosunek logarytmiczny)
Przepustowość łącza	Wąskie (10–20% częstotliwości środkowej)	Szerokie (wiele oktaw, e . g ., 1:10)
Osiągać	Wysoki (5–15 dbi), ale zależny od częstotliwości	Umiarkowany (3–10 dBI) i stabilny
Kierunkowość	Ostry (wąski płat główny, niskie płaty boczne)	Umiarkowany (szerszy płat główny, stabilny nad pasmem)
Zasada działania	Rezonans (dostrojony do określonej długości fali)	Nierestonant (dostosowuje się do różnych długości fali)
Typowe zastosowania	TV o stałej częstotliwości, linki punkt-punkt	Komunikacja szerokopasmowa, testowanie EMC



Krótko mówiąc, Yagis Excel w wąskich opaskach, o wysokiej gaenie, podczas gdy anteny dziennikowe są niezbędne dla elastyczności szerokopasmowej .
