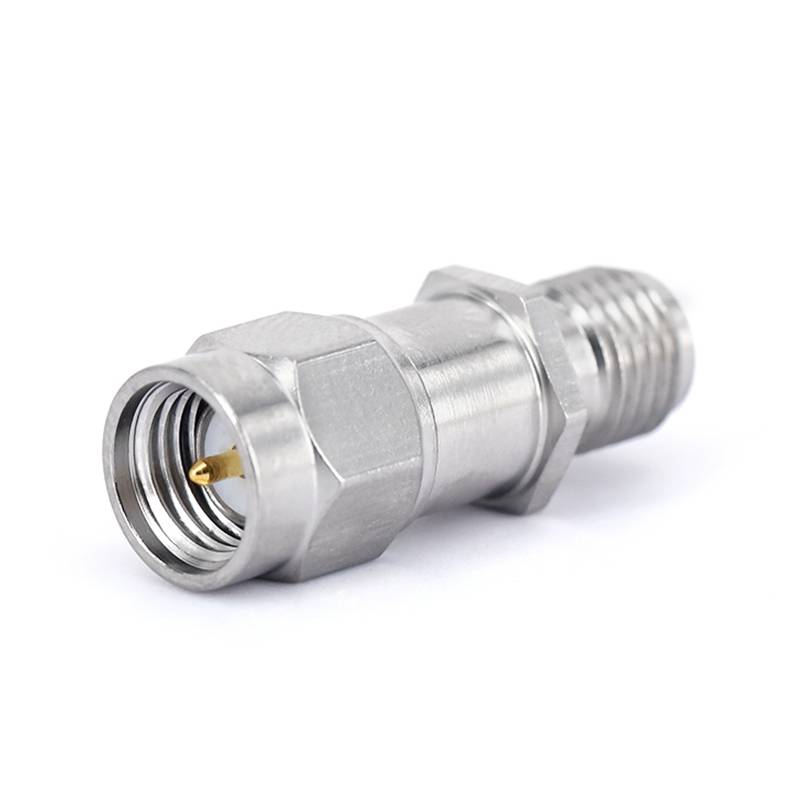

Wewnętrzne bloki DC

Podstawową funkcją bloku DC jest zapobieganie przechodzeniu sygnałów prądu stałego (DC), jednocześnie umożliwiając sygnały prądu naprzemiennego (AC), zwłaszcza sygnały częstotliwości radiowej (RF), przechodzenie płynnie . Ta charakterystyka ma ogromne znaczenie w wielu obwodach, ponieważ może uniemożliwić sygnałom DC od niepożądanych efektów na następujące obwody na następujące obwody. Prąd stały i unika zakłóceń odchylenia prądu stałego z normalną transmisją sygnałów RF .

W przypadku niektórych scenariuszy aplikacji, które wymagają połączenia z kablami koncentrycznymi, Bloki RF DC z opakowaniem koncentrycznym będą użyte {. Ta forma opakowania ma doskonałe możliwości wydajności RF i anty-interferencyjne, upewniając się, że wydajna transmisja sygnałów RF między kablem koncentrycznym i obwodem wewnętrznym . RF z opakowaniem Basexial typowo i Do łączenia się z zewnętrzną warstwą ekranową kabla koncentrycznego . Obwód wewnętrzny jest podłączony do pinów za pomocą specjalnej struktury połączenia RF, aby spełnić wymagania wydajności niskiej straty i wysokiej izolacji ., interfejsy koncentryczne bloków DC obejmują różne rodzaje interfejsów RF, takie jak SMA, 2 {7} 92mm, i 1 . 85 mm. Zewnętrzny przewód jest pasywany ze stali nierdzewnej, a materiał przewodnika jest mosiądzu ze złotem.

W komunikacji bezprzewodowej: w bezprzewodowych transceiverach służy on do oddzielenia komponentów DC i AC sygnałów częstotliwości radiowej (RF) . Unikającej odchylenia DC wpływających na przetwarzanie sygnałów RF przez kolejne obwody, zapewniając normalną transmisję i wzmocnienie sygnałów RF.

SKU	Seria złącza	Częstotliwość	VSWR (Okręt Miniaturowy)	Utrata wstawiania
FR 5- gdcb -18 g-smas -50	Kobieta SMA	10 MHz ~ 18GHz	1.35	0,7db
Napięcie, DC Max (wolty)	Power, maksymalne wejście (Watts)	Typ bloku	Materiał ciała	Ciało
+50	2	Wewnętrzny blok	Stal nierdzewna	Pasywne

SKU	Seria złącza	Częstotliwość	VSWR (Okręt Miniaturowy)	Utrata wstawiania
FR 5- gdcb -27 g-sma-jk	Kobieta SMA	30 MHz ~ 27 GHz	1.25	0,8dB
Napięcie, DC Max (wolty)	Power, maksymalne wejście (Watts)	Typ bloku	Materiał ciała	Ciało
+50	2	Wewnętrzny blok	Stal nierdzewna	Pasywne

SKU	Seria złącza	Częstotliwość	VSWR (Okręt Miniaturowy)	Utrata wstawiania

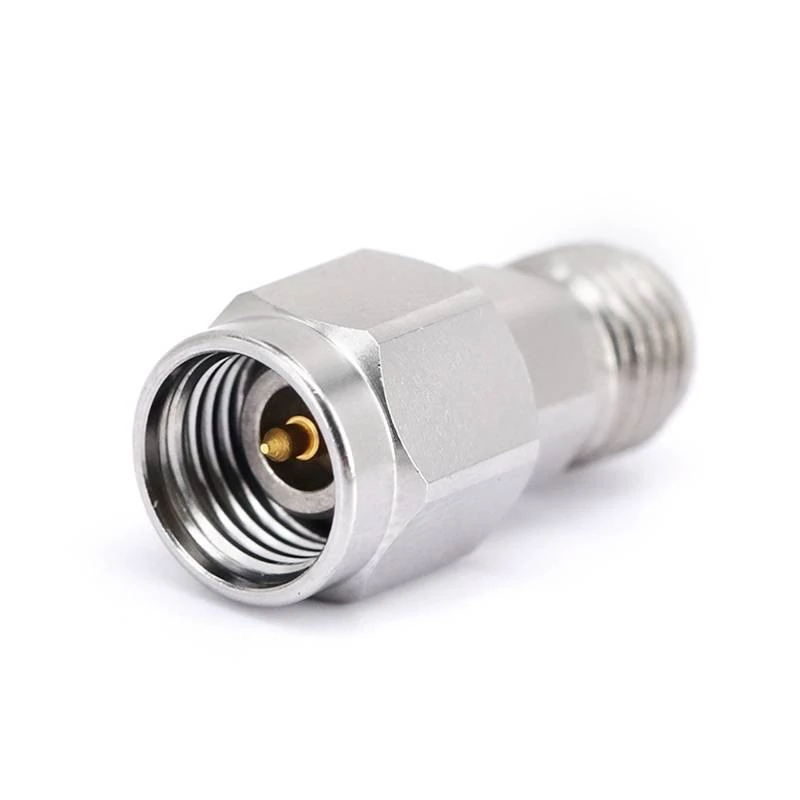

FR 5- gdcb -40 g -292 e	2,92 mm kobieta	10 MHz ~ 40ghz	1.30	0,5dB
Napięcie, DC Max (wolty)	Power, maksymalne wejście (Watts)	Typ bloku	Materiał ciała	Ciało
+60	2	Wewnętrzny blok	Stal nierdzewna	Pasywne

SKU	Seria złącza	Częstotliwość	VSWR (Okręt Miniaturowy)	Utrata wstawiania
FR 5- gdcb -67 g -185 e	Kobieta 1,85 mm	10 MHz ~ 67 GHz	1.50	0,9dB
Napięcie, DC Max (wolty)	Power, maksymalne wejście (Watts)	Typ bloku	Materiał ciała	Ciało
+60	2	Wewnętrzny blok	Stal nierdzewna	Pasywne
