Jakie są zastosowania izolatorów RF w łącznikach RF?

Izolatory RF i sprzęgacze RF to dwa kluczowe elementy systemów częstotliwości radiowej (RF), z których każdy ma swoje unikalne funkcje i cechy. Jako doświadczony dostawca izolatorów RF byłem świadkiem na własne oczy, jak te dwa urządzenia współpracują w celu zwiększenia wydajności systemów RF. Na tym blogu zagłębię się w zastosowania izolatorów RF w sprzęgaczach RF, rzucając światło na ich połączone możliwości i korzyści, jakie przynoszą różnym branżom.

Zrozumienie izolatorów RF i łączników RF

Zanim przyjrzymy się ich zastosowaniom, przyjrzyjmy się pokrótce, czym są izolatory RF i łączniki RF. Izolator RF to urządzenie dwuportowe, które umożliwia przesyłanie sygnałów RF w jednym kierunku, zapewniając jednocześnie wysoką izolację w kierunku odwrotnym. Stosowany jest głównie do ochrony wrażliwych komponentów RF przed odbitymi sygnałami, które mogą powodować niestabilność, zakłócenia, a nawet uszkodzenie sprzętu.

Z drugiej strony łącznik RF to urządzenie wieloportowe, które próbkuje część sygnału RF z linii transmisyjnej i dostarcza ją do innego portu. Sprzęgacze są wykorzystywane do różnych celów, takich jak monitorowanie sygnału, pomiar mocy i dystrybucja sygnału.

Zastosowania izolatorów RF w łącznikach RF

Ochrona sygnału

Jednym z głównych zastosowań izolatorów RF w łącznikach RF jest ochrona sygnału. W typowym systemie RF sprzęgacze RF są często używane do próbkowania i monitorowania mocy głównego sygnału. Jednakże wszelkie niedopasowania impedancji w ścieżce monitorowania mogą powodować odbicia, które mogą następnie przedostać się z powrotem do źródła i zakłócić główny sygnał.

Umieszczając izolator RF pomiędzy łącznikiem RF a sprzętem monitorującym, możemy zapobiec przedostawaniu się odbitych sygnałów do źródła. Na przykład w bezprzewodowej stacji bazowej łącznik RF próbkuje sygnał wyjściowy wzmacniacza mocy w celach monitorowania. Izolator RF jest instalowany pomiędzy sprzęgaczem a miernikiem mocy w celu ochrony wzmacniacza mocy przed sygnałami odbitymi spowodowanymi niedopasowaniem impedancji w mierniku mocy lub kablach łączących. Zapewnia to stabilność i niezawodność pracy wzmacniacza mocy.

Poprawa jakości sygnału

Izolatory RF mogą również poprawić jakość sygnału w zastosowaniach łączników RF. Gdy do dystrybucji sygnału używany jest łącznik RF, porty wyjściowe mogą podlegać różnym obciążeniom, co może prowadzić do niedopasowania impedancji i odbić. Odbicia te mogą powodować zniekształcenia i zakłócenia sygnału, pogarszając ogólną jakość sygnału.

Izolator RF można dodać do każdego portu wyjściowego sprzęgacza RF, aby absorbować odbite sygnały i zapewniać dopasowane obciążenie sprzęgacza. Pomaga to w utrzymaniu czystego i stabilnego sygnału wyjściowego, szczególnie w zastosowaniach o wysokiej częstotliwości, gdzie integralność sygnału ma ogromne znaczenie. Na przykład w systemie komunikacji satelitarnej sprzęgacze RF służą do dystrybucji sygnałów RF do wielu odbiorników. Izolatory RF na portach wyjściowych sprzęgaczy zapewniają, że sygnały odbierane przez każdy odbiornik są wysokiej jakości, wolne od zakłóceń spowodowanych odbiciami.

Ochrona wzmacniacza mocy w systemach sprzężonych

W systemach RF, w których wzmacniacze mocy są używane w połączeniu ze sprzęgaczami RF, izolatory RF odgrywają kluczową rolę w ochronie wzmacniaczy mocy. Wzmacniacze mocy są wrażliwe na moc odbitą, a nadmierna moc odbita może spowodować przegrzanie i uszkodzenie elementów wzmacniacza.

Kiedy sprzęgacz RF jest używany do próbkowania mocy wyjściowej wzmacniacza mocy, izolator umieszczony pomiędzy wzmacniaczem a sprzęgaczem zapobiega przedostawaniu się mocy odbitej ze sprzęgacza lub kolejnych elementów monitorujących lub dystrybucyjnych do wzmacniacza. Wydłuża to żywotność wzmacniacza mocy i zmniejsza ryzyko awarii systemu. Na przykład w systemie radarowym wzmacniacz mocy generuje sygnały RF o dużej mocy, a sprzęgacz RF pobiera część tego sygnału w celu monitorowania. Izolator RF zapewnia bezpieczną i wydajną pracę wzmacniacza mocy.

Konkretne przykłady produktów

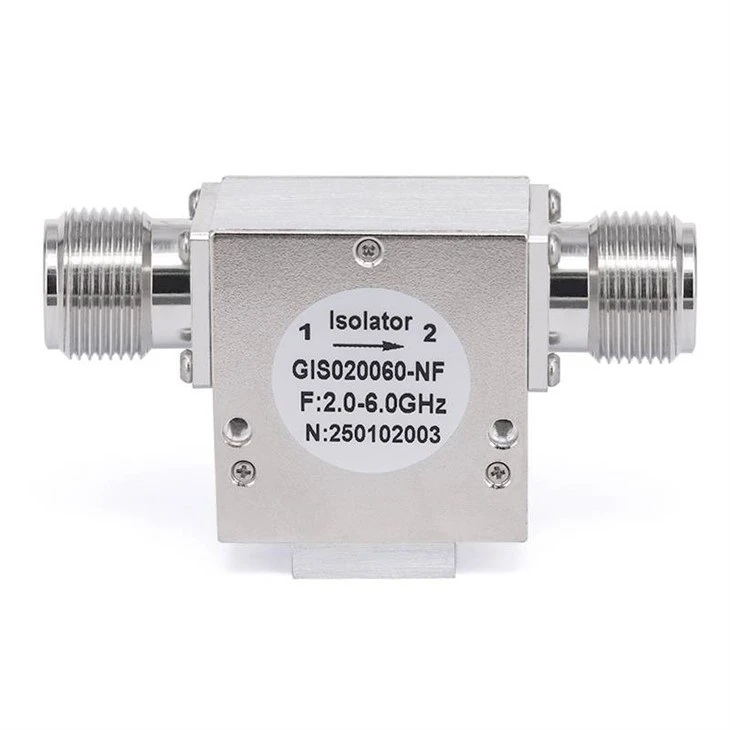

Jako dostawca izolatorów RF oferujemy szeroką gamę izolatorów RF odpowiednich do różnych zastosowań łączników RF. NaszIzolatory koncentryczne RF 6 GHzidealnie nadają się do zastosowań w paśmie częstotliwości 6 GHz, takich jak systemy Wi-Fi 6E. Izolatory te zapewniają doskonałą izolację i niskie straty wtrąceniowe, zapewniając niezawodną pracę sprzęgaczy RF w tych systemach.

Do zastosowań wymagających wysokiej częstotliwości, naszeIzolatory koncentryczne RF 40 GHzzostały zaprojektowane tak, aby sprostać wyzwaniom związanym z częstotliwościami fal milimetrowych. Są powszechnie stosowane w stacjach bazowych fal milimetrowych 5G, gdzie sprzęgacze RF służą do monitorowania i dystrybucji sygnału. Izolatory chronią wrażliwe komponenty systemu przed odbitymi sygnałami i utrzymują jakość sygnału przy wysokich częstotliwościach.

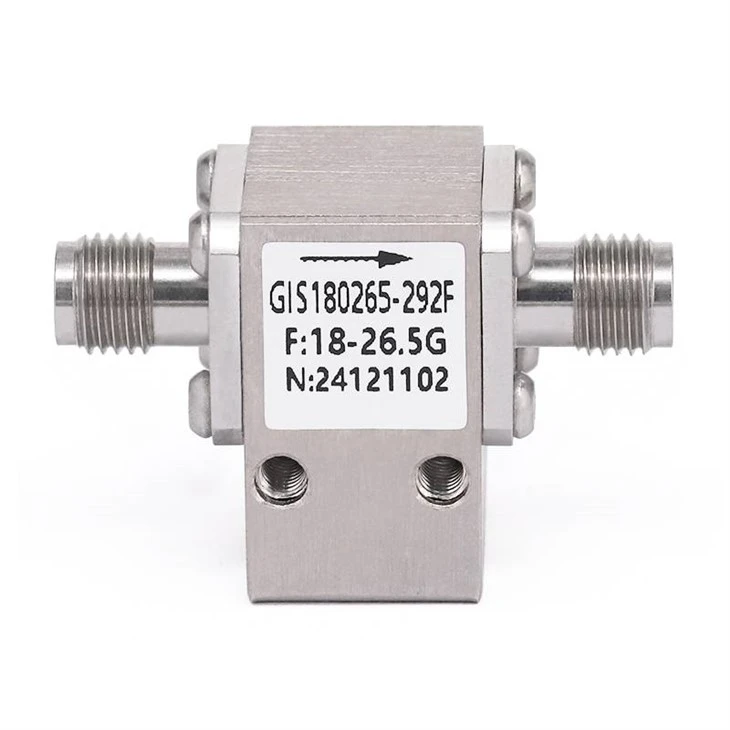

NaszIzolatory koncentryczne RF 26,5 GHzdoskonale nadają się również do zastosowań w zakresie częstotliwości 24–26,5 GHz, takich jak samochodowe systemy radarowe. W tych systemach do podziału i dystrybucji sygnałów RF służą sprzęgacze RF, a izolatory zapewniają stabilność i niezawodność pracy radaru, chroniąc elementy przed odbiciami.

Podsumowanie i wezwanie do działania

Podsumowując, zastosowania izolatorów RF w sprzęgaczach RF są różnorodne i niezbędne do prawidłowego funkcjonowania systemów RF. Od ochrony sygnału po poprawę jakości sygnału i ochronę wzmacniaczy mocy, izolatory RF odgrywają kluczową rolę w zwiększaniu wydajności i niezawodności systemów opartych na łącznikach RF.

Jeśli szukasz wysokiej jakości izolatorów RF do zastosowań sprzęgających RF, jesteśmy tutaj, aby zapewnić Ci najlepsze rozwiązania. Nasz zespół ekspertów może pomóc Ci wybrać najbardziej odpowiednie izolatory w oparciu o Twoje specyficzne wymagania. Niezależnie od tego, czy działasz w branży telekomunikacyjnej, lotniczej czy motoryzacyjnej, mamy produkty i wiedzę, które spełnią Twoje potrzeby. Skontaktuj się z nami już dziś, aby rozpocząć dyskusję dotyczącą zakupu i przenieść swój system RF na wyższy poziom.

Referencje

1. Pozar, DM (2011). Inżynieria mikrofalowa (wyd. 4). Wiley'a.
2. Collin, RE (2001). Podstawy inżynierii mikrofalowej (wyd. 2). McGraw-Wzgórze.
3. Vendelin, GD, Pavio, AM i Rohde, UL (1990). Projektowanie obwodów mikrofalowych z wykorzystaniem technik liniowych i nieliniowych. Wiley'a.
