Jak działają obciążenia RF w częstotliwościach mikrofalowych?

Hej tam! Jestem dostawcą obciążeń RF i dzisiaj zamierzam zagłębić się w działanie obciążeń RF przy częstotliwościach mikrofalowych. To całkiem fajny temat i mam nadzieję, że pod koniec tego bloga będziesz mieć solidną wiedzę na temat tych fajnych urządzeń.

Na początek porozmawiajmy o tym, jakie są obciążenia RF. Mówiąc najprościej, obciążenie RF to urządzenie pochłaniające moc o częstotliwości radiowej (RF). Przy częstotliwościach mikrofalowych, które zazwyczaj mieszczą się w zakresie od 1 GHz do 300 GHz, obciążenia te odgrywają kluczową rolę w różnych zastosowaniach. Pomyśl o nich jak o „upływach” w obwodzie RF. Mają za zadanie rozpraszać energię RF w kontrolowany sposób, zapobiegając niepożądanym odbiciom i zapewniając prawidłowe funkcjonowanie całego systemu.

Jak więc właściwie działają? Wszystko sprowadza się do zasady dopasowania impedancji. W systemie RF chcesz efektywnie przenosić moc ze źródła do obciążenia. Kiedy impedancja obciążenia odpowiada impedancji źródła, następuje maksymalne przeniesienie mocy. W przypadku częstotliwości mikrofalowych staje się to jeszcze bardziej krytyczne, ponieważ jakiekolwiek niedopasowanie impedancji może prowadzić do znacznych odbić mocy, co może powodować różnego rodzaju problemy, takie jak zniekształcenia sygnału i zmniejszona wydajność systemu.

Obciążenia RF są zaprojektowane tak, aby miały określoną impedancję, zwykle 50 omów, która jest standardową impedancją w większości systemów RF. Impedancja ta jest starannie zaprojektowana tak, aby odpowiadała impedancji charakterystycznej linii przesyłowych stosowanych w systemie. Kiedy sygnał RF przechodzi przez linię przesyłową i dociera do obciążenia, a impedancja obciążenia odpowiada impedancji linii, sygnał jest pochłaniany przez obciążenie i odbicia są minimalne.

Przyjrzyjmy się bliżej wewnętrznym elementom obciążenia RF. Większość obciążeń RF składa się z elementu rezystancyjnego i obudowy. Element rezystancyjny jest kluczową częścią pochłaniającą moc RF. Wykonany jest z materiałów charakteryzujących się dużą wytrzymałością i radzących sobie z ciepłem wytwarzanym przez pochłoniętą moc. Na przykład niektóre elementy rezystancyjne są wykonane z materiałów na bazie węgla lub rezystorów cienkowarstwowych.

Obudowa obciążenia RF służy kilku celom. Zapewnia mechaniczną ochronę elementu rezystancyjnego, a także pomaga w odprowadzaniu ciepła. Ponieważ pochłonięta moc RF jest przekształcana w ciepło, obudowa musi być w stanie przenieść to ciepło z elementu rezystancyjnego, aby zapobiec przegrzaniu. Niektóre obciążenia RF mają radiatory lub żebra na obudowie, aby zwiększyć powierzchnię i zapewnić lepszy transfer ciepła.

Porozmawiajmy teraz o różnych typach obciążeń RF dostępnych na częstotliwościach mikrofalowych. Jednym z popularnych typów jestN Obciążenia RF. Złącza N są szeroko stosowane w systemach RF, ponieważ są wytrzymałe i wytrzymują stosunkowo wysoki poziom mocy. Obciążenia N RF nadają się do zastosowań, w których konieczne jest rozproszenie znacznej ilości mocy RF, na przykład w nadajnikach dużej mocy lub konfiguracjach testowych.

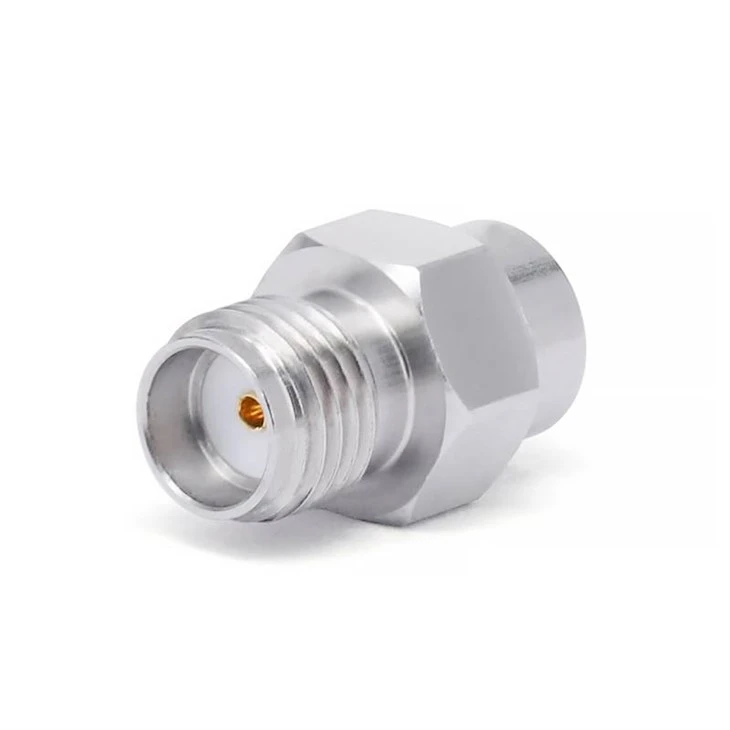

Innym popularnym typem jestObciążenia RF SMA. Złącza SMA są mniejsze i bardziej kompaktowe w porównaniu do złączy N. Są często używane w zastosowaniach, w których przestrzeń jest ograniczona, np. w urządzeniach mobilnych lub małych modułach RF. Obciążenia RF SMA doskonale nadają się do zastosowań o niskiej i średniej mocy i są znane ze swojej doskonałej wydajności w zakresie częstotliwości mikrofalowych.

Potem sąObciążenia RF 2,4 mm. Obciążenia te są przeznaczone do zastosowań o wysokiej częstotliwości, zwykle powyżej 18 GHz. Złącze 2,4 mm zapewnia połączenie o bardzo niskich stratach, które jest niezbędne do dokładnych pomiarów i wysokiej wydajności systemów RF przy tak wysokich częstotliwościach.

Jeśli chodzi o zastosowania, obciążenia RF są wykorzystywane w wielu gałęziach przemysłu. W branży telekomunikacyjnej stosuje się je w stacjach bazowych w celu zakończenia nieużywanych portów RF i zapobiegania odbiciom sygnału. W sektorze lotniczym i obronnym obciążenia RF są wykorzystywane w systemach radarowych i elektronicznym sprzęcie bojowym do symulowania różnych warunków obciążenia i testowania wydajności systemów. Są również stosowane w sprzęcie testowym i pomiarowym RF, takim jak analizatory sieci i analizatory widma, do kalibracji i weryfikacji dokładności pomiarów.

Jedną z ważnych kwestii przy stosowaniu obciążeń RF na częstotliwościach mikrofalowych jest ich zdolność przenoszenia mocy. Należy upewnić się, że obciążenie wytrzyma taką ilość mocy RF, która zostanie do niego zastosowana. Jeśli moc przekracza wartość znamionową obciążenia, może to spowodować przegrzanie i awarię elementu rezystancyjnego, co może spowodować uszkodzenie obciążenia i potencjalnie całego systemu RF.

Kolejnym czynnikiem, który należy wziąć pod uwagę, jest zakres częstotliwości obciążenia RF. Różne obciążenia są zaprojektowane do pracy w określonych zakresach częstotliwości. Musisz wybrać obciążenie, którego charakterystyka częstotliwościowa odpowiada częstotliwościom Twojego systemu RF. Na przykład, jeśli pracujesz z systemem działającym w paśmie 10 GHz, musisz upewnić się, że wybrane obciążenie RF ma dobrą wydajność na tej częstotliwości.

Podsumowując, obciążenia RF są istotnymi elementami systemów RF działających na częstotliwościach mikrofalowych. Działają poprzez pochłanianie mocy RF poprzez dopasowanie impedancji i są dostępne w różnych typach i rozmiarach, aby dopasować się do różnych zastosowań. Niezależnie od tego, czy działasz w branży telekomunikacyjnej, lotniczej czy testowo-pomiarowej, posiadanie odpowiedniego obciążenia RF może mieć duży wpływ na wydajność Twojego systemu RF.

Jeśli działasz na rynku obciążeń RF, mamy szeroką gamę opcji spełniających Twoje potrzeby. Niezależnie od tego, czy potrzebujeszN Obciążenia RF,Obciążenia RF SMA, LubObciążenia RF 2,4 mm, możemy zapewnić produkty wysokiej jakości. Nie wahaj się z nami skontaktować, aby uzyskać więcej informacji lub rozpocząć negocjacje dotyczące zakupu. Jesteśmy tutaj, aby pomóc Ci znaleźć idealne rozwiązanie obciążenia RF dla Twojego systemu RF.

Referencje

• Pozar, DM (2011). Inżynieria mikrofalowa. Wiley'a.
• Collin, RE (2001). Podstawy inżynierii mikrofalowej. Wiley'a.
