Jak zmniejszyć tłumienie wtrąceniowe kabli testowych VNA?

W dziedzinie testów RF i mikrofal, wektorowe analizatory sieci (VNA) odgrywają kluczową rolę. Kable testowe VNA są niezbędnymi elementami tych konfiguracji testowych, ponieważ łączą VNA z testowanym urządzeniem (DUT). Jednakże częstym wyzwaniem stojącym przed inżynierami i technikami są tłumienia wtrąceniowe tych kabli. Tłumienie wtrąceniowe może znacząco wpłynąć na dokładność wyników testu, prowadząc do niedokładnych pomiarów i potencjalnie błędnych wniosków. Jako dostawca kabli testowych VNA rozumiemy znaczenie minimalizacji tłumienności wtrąceniowej i na tym blogu omówimy kilka skutecznych strategii osiągnięcia tego celu.

Zrozumienie utraty wstawiania

Zanim zagłębimy się w metody zmniejszania tłumienności wtrąceniowej, ważne jest, aby zrozumieć, co to jest. Tłumienie wtrąceniowe to zmniejszenie mocy sygnału występujące po podłączeniu urządzenia takiego jak kabel do linii przesyłowej. W kontekście kabli testowych VNA jest to spowodowane głównie dwoma czynnikami: stratą w przewodzie i stratą dielektryczną.

Straty w przewodzie wynikają z rezystancji przewodów kabla. Gdy sygnał przepływa przez przewodniki, część energii elektrycznej zamienia się w ciepło, co powoduje utratę mocy sygnału. Z drugiej strony, straty dielektryczne powstają na skutek właściwości elektrycznych materiału izolacyjnego kabla. Kiedy do dielektryka przyłożone jest zmienne pole elektryczne, część energii jest rozpraszana w postaci ciepła, co prowadzi do dalszej utraty sygnału.

Wybór odpowiedniego kabla

Jednym z najważniejszych kroków w ograniczaniu tłumienności wtrąceniowej jest wybór odpowiedniego kabla do danego zastosowania. Różne typy kabli mają różne właściwości, a wybór odpowiedniego może znacząco wpłynąć na wydajność tłumienności wtrąceniowej.

• Typ kabla: Kable koncentryczne są najczęściej używanym rodzajem kabli testowych VNA. Występują w różnych postaciach, takich jak półsztywne, elastyczne i półelastyczne. Kable półsztywne mają zazwyczaj niższą tłumienność w porównaniu do kabli elastycznych, ponieważ mają bardziej stabilną strukturę fizyczną, co zmniejsza wyciek sygnału i tłumienie. Są jednak mniej elastyczne i trudniejsze w montażu. Z drugiej strony, elastyczne kable są łatwiejsze w obsłudze, ale mogą mieć nieco większą tłumienność wtrąceniową. Gdy aplikacja wymaga dużej elastyczności, półelastyczne kable mogą być dobrym kompromisem, oferującym równowagę pomiędzy elastycznością i niską tłumiennością wtrąceniową.
• Rozmiar kabla: Rozmiar kabla wpływa również na tłumienie wtrąceniowe. Kable o większej średnicy mają zazwyczaj mniejsze tłumienie wtrąceniowe, ponieważ mają mniejszą rezystancję w przewodnikach i mniejsze straty dielektryczne. Na przykład kabel koncentryczny 7/8 cala będzie generalnie miał mniejsze tłumienie wtrąceniowe niż kabel 1/2 cala przy tej samej częstotliwości. Jednak większe kable są również cięższe i droższe, dlatego należy znaleźć równowagę między wydajnością a praktycznością.
• Materiał kabla: Materiały użyte w konstrukcji kabla mogą mieć znaczący wpływ na tłumienność wtrąceniową. Przewodniki wysokiej jakości, takie jak miedź lub miedź posrebrzana, mają niższą rezystancję, a tym samym mniejsze straty w przewodzie. Podobnie, użycie niskostratnego materiału dielektrycznego, takiego jak PTFE (politetrafluoroetylen), może zmniejszyć straty dielektryczne. Wybierając kabel, ważne jest, aby wziąć pod uwagę jakość materiałów użytych do jego budowy. Można znaleźć szeroką gamę wysokiej jakościKable testowe VNAna naszej stronie internetowej, które zostały zaprojektowane z najlepszych materiałów, aby zminimalizować straty wtrąceniowe.

Prawidłowa instalacja kabla

Nawet jeśli wybierzesz właściwy kabel, niewłaściwa instalacja może nadal prowadzić do zwiększonej tłumienności wtrąceniowej. Oto kilka kluczowych punktów, o których należy pamiętać podczas instalacji kabla:

• Unikaj ostrych zakrętów: Zbyt ostre zginanie kabla może spowodować odkształcenie wewnętrznej struktury kabla, co prowadzi do zwiększonej utraty sygnału. Minimalny promień zgięcia kabla jest określony przez producenta i ważne jest, aby przestrzegać tej specyfikacji podczas instalacji. Na przykład, jeśli minimalny promień zgięcia kabla jest określony jako 10-krotność średnicy kabla, kabla nie należy zginać z promieniem mniejszym niż ta wartość.
• Bezpieczne połączenia: Luźne lub źle podłączone złącza kablowe mogą powodować dodatkowe tłumienie wtrąceniowe. Ważne jest, aby upewnić się, że złącza są odpowiednio dokręcone i że na powierzchniach złączy nie ma brudu ani zanieczyszczeń. Przed wykonaniem połączenia należy oczyścić styki i gniazda złącza odpowiednim środkiem czyszczącym z wszelkich zanieczyszczeń.
• Zmniejsz długość kabla: Im dłuższy kabel, tym większe tłumienie wtrąceniowe. Dlatego zaleca się użycie możliwie najkrótszego kabla dla danego zastosowania. Należy jednak upewnić się, że kabel jest wystarczająco długi, aby dotrzeć do testowanego urządzenia bez nadmiernego rozciągania lub zginania.

Konserwacja kabli

Regularna konserwacja kabla jest niezbędna, aby utrzymać straty wtrąceniowe na minimalnym poziomie. Z biegiem czasu kable mogą ulec uszkodzeniu na skutek czynników środowiskowych, naprężeń mechanicznych lub normalnego zużycia. Oto kilka wskazówek dotyczących konserwacji:

• Regularnie sprawdzaj: Okresowo sprawdzaj kable pod kątem oznak uszkodzeń, takich jak przecięcia, przetarcia lub załamania. W przypadku stwierdzenia jakichkolwiek uszkodzeń kabel należy natychmiast wymienić, aby zapobiec dalszemu pogorszeniu jego wydajności.
• Przechowuj prawidłowo: Kiedy kable nie są używane, należy je odpowiednio przechowywać, aby zapobiec uszkodzeniom. Starannie zwiń kable i przechowuj je w suchym i czystym miejscu. Unikaj przechowywania kabli w miejscach, w których mogą być narażone na działanie ekstremalnych temperatur, wilgoci lub środków chemicznych.

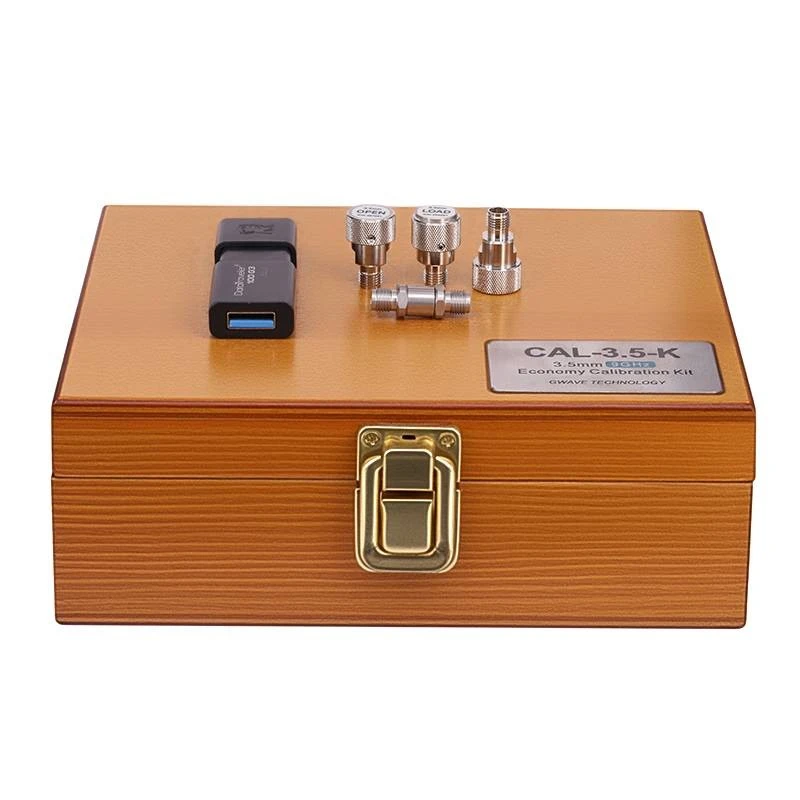

• Kalibruj regularnie: Kalibracja jest ważną częścią konserwacji kabli. Korzystanie zZestawy kalibracyjnemoże pomóc zrekompensować wszelkie zmiany właściwości kabla w czasie. Regularna kalibracja gwarantuje, że wyniki testu są dokładne, a tłumienność wtrąceniowa mieści się w dopuszczalnych granicach.

Temperatura i względy środowiskowe

Temperatura i warunki środowiskowe mogą również wpływać na tłumienie wtrąceniowe kabli testowych VNA.

• Temperatura: Wraz ze wzrostem temperatury wzrasta również rezystancja żył kabla, co prowadzi do większych strat w przewodzie, a tym samym większych strat wtrąceniowych. W środowiskach o wysokiej temperaturze ważne jest, aby używać kabli zaprojektowanych tak, aby wytrzymać te warunki. Niektóre kable są specjalnie zaprojektowane tak, aby miały współczynniki rezystancji w niskich temperaturach, co oznacza, że ​​ich tłumienność wtrąceniowa zmienia się mniej wraz ze zmianami temperatury.
• Wilgotność i wilgoć: Wilgoć może przeniknąć przez izolację kabla i spowodować przebicie dielektryczne, co prowadzi do zwiększenia tłumienności wtrąceniowej. W wilgotnym środowisku ważne jest, aby używać kabli z odpowiednią izolacją odporną na wilgoć. Ponadto należy upewnić się, że złącza kabli są odpowiednio uszczelnione, aby zapobiec przedostawaniu się wilgoci.

Korzystanie ze wzmacniaczy i korektorów

W niektórych przypadkach, pomimo podjęcia wszystkich powyższych środków, tłumienność wtrąceniowa może być nadal zbyt duża dla aplikacji. W takich sytuacjach realnym rozwiązaniem może być zastosowanie wzmacniaczy lub korektorów.

• Wzmacniacze: Można zastosować wzmacniacze w celu zwiększenia siły sygnału i kompensacji strat wtrąceniowych. Ważne jest jednak, aby wybrać wzmacniacz o odpowiednim wzmocnieniu i szerokości pasma dla danego zastosowania. Dodatkowo wzmacniacze mogą wprowadzać szum, dlatego przy wyborze należy wziąć pod uwagę współczynnik szumów wzmacniacza.
• Korektory: Korektory to urządzenia, których można używać do korekcji tłumienności wtrąceniowej kabla zależnej od częstotliwości. Działają poprzez wzmacnianie częstotliwości o większym tłumieniu wtrąceniowym, spłaszczając w ten sposób charakterystykę częstotliwościową kabla. Korektory mogą być szczególnie przydatne w zastosowaniach, w których konieczne jest przetestowanie szerokiego zakresu częstotliwości.

Wniosek

Zmniejszenie tłumienności wtrąceniowej kabli testowych VNA ma kluczowe znaczenie dla dokładnych testów RF i mikrofal. Wybierając odpowiedni kabel, prawidłowo go instalując, regularnie konserwując i biorąc pod uwagę czynniki środowiskowe, można znacznie zminimalizować tłumienie wtrąceniowe. W niektórych przypadkach konieczne może być również użycie wzmacniaczy lub korektorów. Jako dostawca kabli testowych VNA dokładamy wszelkich starań, aby dostarczać wysokiej jakości kable i rozwiązania, które pomogą Ci osiągnąć najlepsze wyniki testów. Jeśli masz jakieś pytania lub potrzebujesz pomocy w wyborze odpowiednich kabli do swojego zastosowania, skontaktuj się z nami w celu zamówienia i dalszych dyskusji.

Referencje

• „Inżynieria RF i mikrofalowa” Pozara, Davida M.
• „Podręcznik kabla koncentrycznego” White, JF
