Struktura płyty PCB

Struktura płyty PCB obejmuje głównie różne struktury warstwy płytki, takie jak płytki jednowostawne, płyty dwukrotnie warstwy i płytki wielowarstwowe . Poniżej opisano szczegółową analizę strukturalną:

1. Jedno warstwy
Kompozycja strukturalna: po jednej stronie znajduje się folia miedziana, a po drugiej stronie żadna folia miedziana . nie są zwykle umieszczane z boku bez folii miedzianej, a strona z folią miedzianą jest używana głównie do okablowania i lutowania .
Scenariusze aplikacji: odpowiednie dla prostych obwodów, takich jak zegary elektroniczne, zabawki itp. . Proces produkcyjny jest prosty, a koszt jest niski, ale jego funkcje są stosunkowo pojedyncze .

2. Podwójna tablica
Materiał podłoża: powszechnie używany jest FR -4, który jest mieszaniną szklanej włókna i żywicy epoksydowej . Ma dobrą wytrzymałość mechaniczną, izolację i odporność na ciepło i może zapewnić stabilne wsparcie dla płyty drukowanej .}
Warstwa przewodząca: to znaczy folia miedziana, która jest dystrybuowana po górnych i dolnych stronach podłoża . Różne wzorce obwodów są tworzone na przykład w procesie trawienia dla bieżącej transmisji . Grubość folii miedzianej, a 1/2 może być wybierana zgodnie z wymaganiami ., 1 wieżą (oz) Foil dla dużych pyłu, a 1/2 ok. Folia jest odpowiednia dla zwykłych obwodów .
Materiał izolacyjny: pp (prepreg) jest używany jako materiał izolacyjny na środku płyty podwójnej warstwy . Jest to mieszanka częściowo uderzonej żywicy i włókna szklanego, które mogą mocno łączyć dwie warstwy razem i upewnić się, że nie ma zwarcia między dwiema warstwami .}
Materiał ochrony powierzchni: w tym maska lutownicza i warstwa jedwabnika . Maska lutownicza jest ogólnie zielona, czerwona lub czarna, która służy do ochrony folii miedzi przed utlenianiem i rdzą, oraz zapobieganie przepływowi lutowniom do niechcianych miejsc podczas lutowania, z tylko podkładkami odsłaniającymi miedź; Warstwa jedwabnika to zwykle biały atrament, używany do drukowania tekstu lub symboli, takich jak pozycje komponentów i modele na płycie PCB, ułatwiając montaż i konserwację .
Scenariusze aplikacji: Proces produkcyjny jest stosunkowo prostszy niż w przypadku płyt wielowarstwowych . Jest odpowiedni do obwodów średniej kompleksu, takich jak sprzęt audio, zestawy telewizorów itp.. komponenty mogą być ułożone na obu stronach tablicy, a przestrzeń przewodów jest względnie bardziej obfita niż w przypadku komórek single-warayer...

3. Multi-Wayer Board
Warstwa sygnału: Użyta do umieszczania komponentów i okablowania, jest to warstwa główna łącząca różne komponenty, w tym górna warstwa (warstwa górna), dolna warstwa (dolna warstwa) i wielokrotne warstwy okablowania sygnałowego . jej konstrukcja okablowania wpływa bezpośrednio na wydajność i niezawodność całego PCB .
Warstwa zasilania i warstwa uziemienia: zwykle znajdująca się w środkowej warstwie, używana do zapewnienia stabilnego zasilania i uziemienia dla całej płyty obwodu ., na przykład na czterech warstwach, środkowa warstwa 1 może służyć jako „kanał dedykowany zasilacz”, taki jak linia +5} do zasilania całej płyty lub miedzianej arkuszu jako „uziemienia), a warstwa środkowa 2 może być podzielona na warstwę mocy lub służył jako Służb. warstwa okablowania dla innej grupy linii sygnałowych .
Warstwa izolacyjna: FR -4 lub inne materiały izolacyjne są używane do oddzielenia różnych warstw przewodzących, zapobiegania zwarciom i zapewnienia niezależności i stabilności sygnałów .

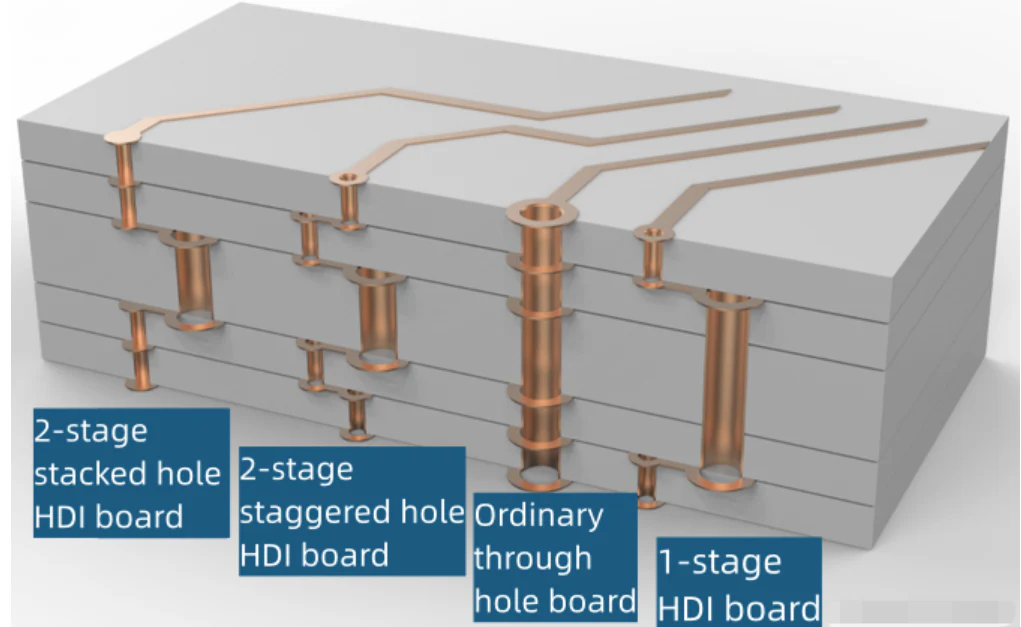

VIA: w tym przez otwory, otwory ślepy i zakopane otwory . poprzez otwory przebiegające przez całą płytę i są używane do łączenia obwodów o różnych warstwach i montażu tradycyjnych komponentów; Otwory ślepe służą do łączenia górnej warstwy i warstw wewnętrznych, zwykle do transmisji sygnału o wysokiej częstotliwości, która może zmniejszyć długość ścieżki i przyspieszyć transmisję sygnału; Pochowane otwory są odpowiedzialne za połączenia elektryczne między warstwami wewnętrznymi . W płytach o wysokiej gęstości kombinacja otworów ślepych i zakopanych może pomieścić więcej linii, unikając zbyt grubej .
Warstwa obróbki powierzchni: Podobnie jak na płycie dwuwarstwowej, ma maskę lutowniczą i warstwę ekranu jedwabnika, które odgrywają role ochrony i identyfikacji . Ponadto, niektóre wysokiej klasy tablice wielowarstwowe również ulegną powierzchniowym posiewaniu złota i inne zabiegi w celu poprawy przewodnictwa i odporności na korozję .}
Scenariusze aplikacji: odpowiednie dla kompleksowych obwodów o dużej gęstości, dużej prędkości i wysokiej częstotliwości, takie jak płyty główne komputerowe, płyty główne z telefonami komórkowymi itp.. Można zwiększyć liczbę warstw, aby spełnić wymagania dotyczące wydajności .
