Jakie jest dopasowanie impedancji cyrkulatorów RF?

Jakie jest dopasowanie impedancji cyrkulatorów RF? Cóż, zgłębimy ten temat i podzielę się pewnymi spostrzeżeniami jako dostawca cyrkulatorów RF.

Na początek zrozummy, czym jest cyrkulator RF. Cyrkulator RF to urządzenie pasywne, które ma wiele portów. Umożliwia przepływ sygnałów RF w określonym kierunku, zwykle z jednego portu do drugiego po okręgu. Jest szeroko stosowany w różnych systemach RF, takich jak radary, komunikacja bezprzewodowa i systemy satelitarne.

Dopasowanie impedancji jest kluczową koncepcją w przypadku cyrkulatorów RF. Impedancja to w zasadzie opór, jaki obwód przedstawia przepływowi prądu przemiennego. W systemach RF zwykle mówimy o impedancji charakterystycznej, która jest stałą wartością dla konkretnej linii transmisyjnej lub komponentu. W przypadku większości systemów RF standardowa impedancja charakterystyczna wynosi 50 omów.

Dlaczego dopasowanie impedancji jest tak ważne w przypadku cyrkulatorów RF? Wyobraź sobie, że próbujesz przenieść wodę z jednej rury do drugiej. Jeśli średnice rur są bardzo różne, wystąpią duże turbulencje i woda zostanie zmarnowana. Podobnie w systemie RF, jeśli impedancja źródła, cyrkulatora i obciążenia nie są dopasowane, wystąpią odbicia sygnału. Te odbicia mogą powodować całą masę problemów. Mogą zmniejszyć efektywność przenoszenia mocy, zniekształcić sygnał, a nawet uszkodzić elementy systemu.

Załóżmy, że mamy źródło RF podłączone do portu 1 cyrkulatora, a obciążenie podłączone do portu 2. Jeśli impedancja źródła, cyrkulatora i obciążenia są zgodne (zwykle 50 omów), sygnał RF będzie płynnie przepływał z portu 1 do portu 2. Jeśli jednak wystąpi niedopasowanie impedancji, część sygnału odbije się z obciążenia do portu 2, a następnie do portu 3 (ze względu na właściwość kierunkowa cyrkulatora). To nie tylko zmniejsza moc docierającą do obciążenia, ale także może powodować zakłócenia w systemie.

Istnieje kilka sposobów osiągnięcia dopasowania impedancji dla cyrkulatorów RF. Jedną z powszechnych metod jest użycie sieci dopasowujących. Zwykle składają się z cewek indukcyjnych, kondensatorów i rezystorów. Wartości tych komponentów są starannie dobierane, aby dostosować impedancję źródła lub obciążenia do impedancji pompy obiegowej. Na przykład prostą sieć dopasowującą typu L można zastosować do przekształcenia impedancji obciążenia do żądanej wartości.

Kolejnym ważnym aspektem jest pomiar impedancji. Do pomiaru impedancji cyrkulatora RF i podłączonych komponentów używamy specjalistycznych przyrządów, takich jak analizatory sieci. Analizator sieci może dostarczyć szczegółowych informacji na temat parametrów rozpraszania (S - parametrów) cyrkulatora. Na przykład parametr S11 wskazuje współczynnik odbicia na porcie 1. Niska wartość S11 oznacza, że ​​na porcie 1 jest mniejsze odbicie, co jest oznaką dobrego dopasowania impedancji.

Jako dostawca cyrkulatorów RF przywiązujemy dużą wagę do dopasowania impedancji podczas procesu produkcyjnego. Używamy materiałów wysokiej jakości i zaawansowanych technik produkcyjnych, aby zapewnić, że nasze cyrkulatory mają stałą charakterystykę impedancji. Udostępniamy również szczegółowe karty katalogowe naszych produktów, które zawierają informacje o impedancji i innych ważnych parametrach.

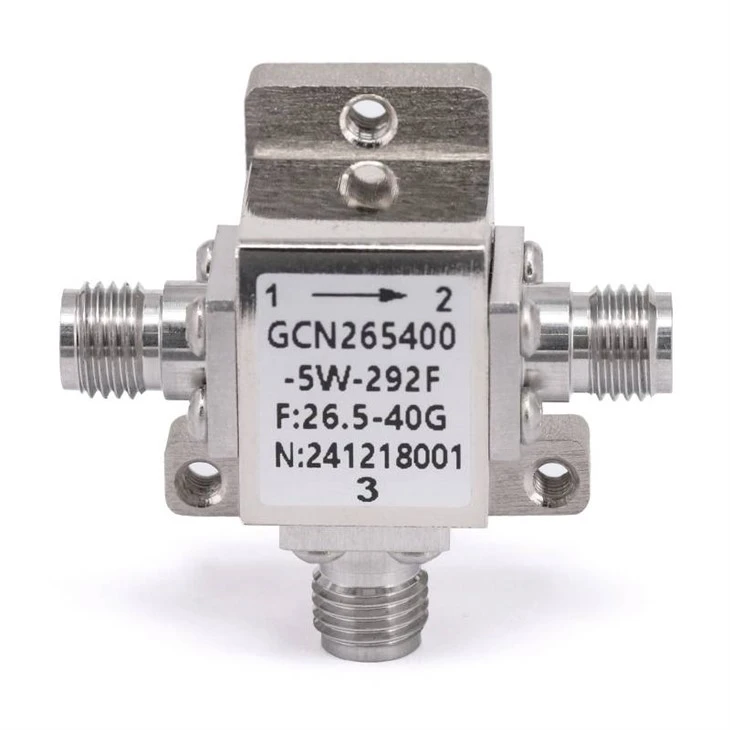

NaszCyrkulatory koncentryczne RFzostały zaprojektowane z myślą o dopasowaniu impedancji. Nadają się do szerokiego zakresu zastosowań, od małych urządzeń bezprzewodowych po wielkoskalowe systemy radarowe. Mamy zespół doświadczonych inżynierów, którzy mogą pomóc naszym klientom w rozwiązaniu wszelkich problemów z dopasowaniem impedancji, jakie mogą napotkać.

Jeśli w swoim systemie używasz cyrkulatorów RF, ważne jest, aby pamiętać, że czynniki środowiskowe mogą również wpływać na dopasowanie impedancji. Temperatura, wilgotność i naprężenia mechaniczne mogą powodować zmiany impedancji komponentów. Zatem właściwe opakowanie i instalacja są również niezbędne do utrzymania dobrego dopasowania impedancji w miarę upływu czasu.

Ponadto, integrując cyrkulatory RF z systemem, należy wziąć pod uwagę ogólną architekturę systemu. Czasami może zaistnieć potrzeba użycia wielu cyrkulatorów w konfiguracji kaskadowej. W takich przypadkach dopasowanie impedancji staje się jeszcze ważniejsze, aby zapewnić prawidłowe funkcjonowanie całego systemu.

Oferujemy również usługi dostosowywania naszych cyrkulatorów RF. Jeśli masz specyficzne wymagania dotyczące impedancji dla swojego zastosowania, nasi inżynierowie mogą współpracować z Tobą w celu zaprojektowania cyrkulatora, który dokładnie spełni Twoje potrzeby. Rozumiemy, że różne zastosowania mogą mieć różne wartości impedancji, dlatego staramy się dostarczać rozwiązania, które będą dla Ciebie skuteczne.

Jeśli szukasz wysokiej jakości cyrkulatorów RF o doskonałych charakterystykach dopasowania impedancji, nie wahaj się z nami skontaktować. Jesteśmy tutaj, aby pomóc Ci znaleźć odpowiednie produkty do Twoich systemów RF. Niezależnie od tego, czy pracujesz nad nowym projektem, czy chcesz ulepszyć istniejący, możemy zapewnić wsparcie i produkty, których potrzebujesz.

Podsumowując, dopasowanie impedancji jest podstawowym aspektem cyrkulatorów RF. Zapewnia efektywne przenoszenie mocy, redukuje odbicia sygnału i poprawia ogólną wydajność systemów RF. Jako dostawca cyrkulatorów RF naszym celem jest dostarczanie produktów spełniających najwyższe standardy dopasowania impedancji i jakości. Jeśli więc masz jakieś pytania lub chcesz omówić wymagania dotyczące cyrkulatora RF, skontaktuj się z nami. Jesteśmy gotowi pomóc Ci w dokonaniu najlepszego wyboru dla Twoich zastosowań RF.

Referencje

1. Pozar, DM (2011). Inżynieria mikrofalowa. Wiley'a.
2. Collin, RE (1992). Podstawy inżynierii mikrofalowej. McGraw-Wzgórze.
