Jaki jest zakres częstotliwości obciążeń RF?

W dziedzinie technologii częstotliwości radiowych (RF) obciążenia RF odgrywają kluczową rolę. Jako oddany dostawca obciążeń RF miałem zaszczyt zagłębiać się w zawiłości tych komponentów, zwłaszcza jeśli chodzi o ich zakresy częstotliwości. Zrozumienie zakresu częstotliwości obciążeń RF jest niezbędne w różnych zastosowaniach, od telekomunikacji po lotnictwo. Na tym blogu będę badał zakresy częstotliwości różnych typów obciążeń RF i ich znaczenie w nowoczesnych systemach RF.

Podstawy obciążeń RF

Zanim zagłębimy się w zakresy częstotliwości, przyjrzyjmy się pokrótce, czym są obciążenia RF. Obciążenia RF to elementy pasywne zaprojektowane w celu pochłaniania energii RF bez odbijania jej z powrotem do systemu. Służą do kończenia linii przesyłowych, jako obciążenia fikcyjne do testowania oraz w wielu innych zastosowaniach, w których wymagana jest kontrolowana absorpcja mocy RF.

Znaczenie zakresu częstotliwości

Zakres częstotliwości obciążenia RF określa jego zastosowanie w różnych systemach RF. Różne aplikacje działają na różnych częstotliwościach, a użycie obciążenia RF o odpowiednim zakresie częstotliwości ma kluczowe znaczenie dla optymalnej wydajności. Na przykład obciążenie używane w komórkowej stacji bazowej będzie musiało pokrywać pasma częstotliwości wykorzystywane przez sieć komórkową, podczas gdy obciążenie wykorzystywane w systemie komunikacji satelitarnej będzie musiało działać na znacznie wyższych częstotliwościach.

Typowe typy obciążeń RF i ich zakresy częstotliwości

N Obciążenia RF

N Obciążenia RFsą szeroko stosowane w wielu zastosowaniach RF ze względu na ich solidną konstrukcję i stosunkowo szeroki zakres częstotliwości. Obciążenia te zazwyczaj obejmują częstotliwości od prądu stałego (0 Hz) do 18 GHz. Złącze N, które jest powszechnie stosowane w tego typu obciążeniach, znane jest ze swojej trwałości i zdolności do obsługi dużych poziomów mocy. Dzięki temu obciążenia N RF nadają się do zastosowań takich jak systemy radarowe, stacje bazowe komunikacji bezprzewodowej oraz sprzęt testowy i pomiarowy.

Szeroki zakres częstotliwości obciążeń N RF pozwala na ich zastosowanie w różnorodnych systemach pracujących na różnych częstotliwościach. Na przykład w systemie radarowym obciążenie można wykorzystać do zakończenia linii przesyłowej i pochłonięcia niepożądanej energii RF. W stacji bazowej komunikacji bezprzewodowej można go używać do testowania wydajności systemu RF.

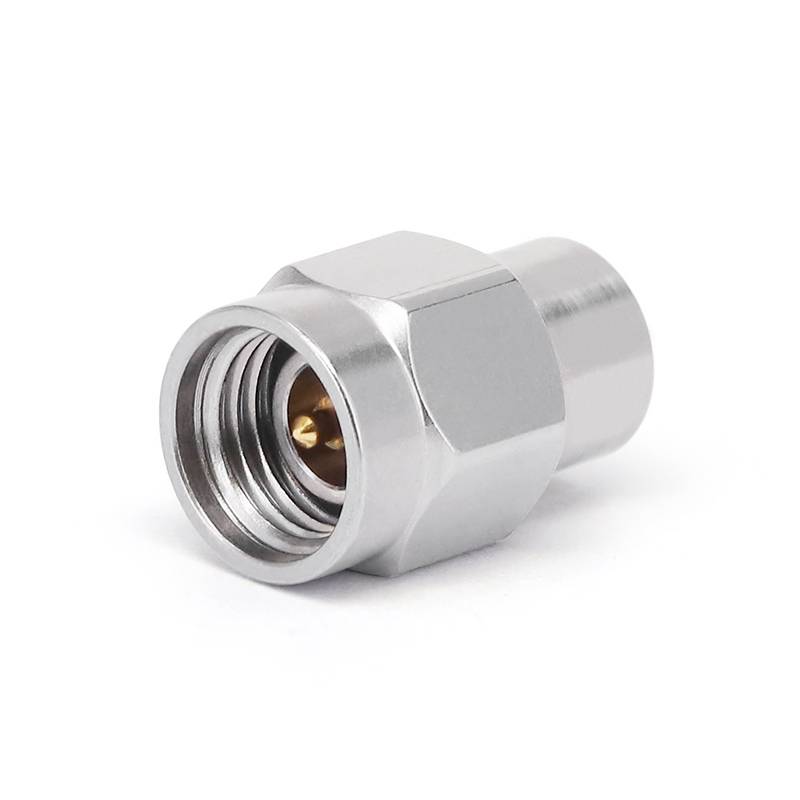

Obciążenia RF 3,5 mm

Obciążenia RF 3,5 mmsą przeznaczone do zastosowań wymagających wysokiej częstotliwości. Oferują doskonałą wydajność w zakresie częstotliwości od DC do 34 GHz. Złącze 3,5 mm to złącze precyzyjne, które zapewnia niskie tłumienie wtrąceniowe i duże straty odbiciowe, dzięki czemu idealnie nadaje się do zastosowań, w których wymagana jest dokładność wysokiej częstotliwości.

Obciążenia te są powszechnie stosowane w systemach mikrofalowych i fal milimetrowych, takich jak komunikacja satelitarna, szybka transmisja danych i sprzęt do testów mikrofalowych. W komunikacji satelitarnej zakres wysokich częstotliwości odbiorników RF 3,5 mm umożliwia obsługę częstotliwości wykorzystywanych w satelitarnym łączu w górę i w dół. W przypadku szybkiej transmisji danych można je wykorzystać do zakończenia linii transmisyjnych i zapewnienia integralności sygnału.

Obciążenia RF SMA

Obciążenia RF SMAsą jednymi z najpopularniejszych typów obciążeń RF ze względu na ich niewielkie rozmiary i szeroką dostępność. Zwykle obejmują częstotliwości od DC do 18 GHz. Złącze SMA to złącze o niewielkich rozmiarach, szeroko stosowane w obwodach RF i mikrofalowych.

Obciążenia RF SMA są wykorzystywane w różnych zastosowaniach, w tym w urządzeniach bezprzewodowych, modułach RF oraz konfiguracjach testowych i pomiarowych. W urządzeniach bezprzewodowych, takich jak smartfony i routery Wi-Fi, obciążenia SMA RF można wykorzystać do zakończenia portów RF i zapobiegania odbiciom sygnału. W konfiguracjach testowych i pomiarowych można ich używać do symulacji różnych warunków obciążenia i testowania wydajności komponentów RF.

Czynniki wpływające na zakres częstotliwości

Na zakres częstotliwości obciążenia RF może wpływać kilka czynników. Jednym z głównych czynników jest konstrukcja samego ładunku. Zastosowane materiały, geometria obciążenia i typ złącza odgrywają rolę w określaniu odpowiedzi częstotliwościowej. Na przykład obciążenie z bardziej precyzyjną konstrukcją złącza będzie ogólnie miało lepszą charakterystykę częstotliwościową przy wyższych częstotliwościach.

Kolejnym czynnikiem jest proces produkcyjny. Wysokiej jakości procesy produkcyjne mogą zapewnić stałą wydajność obciążenia w całym zakresie częstotliwości. Wszelkie zmiany w procesie produkcyjnym mogą prowadzić do odchyleń w odpowiedzi częstotliwościowej, co może mieć wpływ na działanie systemu RF.

Znaczenie wyboru odpowiedniego zakresu częstotliwości

Wybór odpowiedniego zakresu częstotliwości dla obciążenia RF ma kluczowe znaczenie dla ogólnej wydajności systemu RF. Jeśli zakres częstotliwości obciążenia jest zbyt wąski, może nie być w stanie obsłużyć częstotliwości używanych w systemie, co prowadzi do odbić sygnału i słabej wydajności. Z drugiej strony, jeśli zakres częstotliwości jest zbyt szeroki, może nie zapewnić optymalnej wydajności przy określonych częstotliwościach będących przedmiotem zainteresowania.

Na przykład, jeśli w systemie pracującym na częstotliwości 20 GHz używane jest obciążenie o zakresie częstotliwości 0–10 GHz, obciążenie nie będzie w stanie skutecznie absorbować energii RF i wystąpią znaczne odbicia sygnału. Może to prowadzić do zakłóceń, zmniejszenia siły sygnału i ogólnego pogorszenia wydajności systemu.

Dostosowywanie obciążeń RF dla określonych zakresów częstotliwości

Jako dostawca obciążeń RF rozumiemy, że różni klienci mogą mieć specyficzne wymagania dotyczące zakresu częstotliwości swoich obciążeń RF. Dlatego oferujemy niestandardowe obciążenia RF, aby sprostać tym wyjątkowym potrzebom. Nasz zespół ekspertów może współpracować z klientami przy projektowaniu i produkcji obciążeń RF o dokładnym zakresie częstotliwości wymaganym dla ich zastosowań.

Niezależnie od tego, czy jest to obciążenie specjalistycznego systemu radarowego działającego na określonej częstotliwości, czy obciążenie systemu szybkiej transmisji danych, posiadamy wiedzę i zasoby, aby zapewnić wysokiej jakości obciążenia RF w pożądanym zakresie częstotliwości.

Wniosek

Podsumowując, zakres częstotliwości obciążeń RF jest krytycznym parametrem określającym ich zastosowanie w różnych systemach RF. Różne typy obciążeń RF, takie jak obciążenia RF N, obciążenia RF 3,5 mm i obciążenia RF SMA, mają różne zakresy częstotliwości w zależności od różnych zastosowań. Zrozumienie wymagań dotyczących zakresu częstotliwości systemu RF i wybór odpowiedniego obciążenia ma kluczowe znaczenie dla optymalnej wydajności.

Jeśli działasz na rynku obciążeń RF i potrzebujesz pomocy w wyborze odpowiedniego zakresu częstotliwości do swojej aplikacji lub jeśli masz szczególne wymagania dotyczące niestandardowych obciążeń RF, nie wahaj się z nami skontaktować. Nasz zespół ekspertów jest gotowy pomóc Ci znaleźć idealne rozwiązanie obciążenia RF dla Twoich potrzeb.
