Jaka jest różnica w obciążeniu złączy w zastosowaniach nisko- i wysokonapięciowych?

Jako doświadczony dostawca złączy byłem świadkiem na własne oczy znaczących różnic w wymaganiach pomiędzy zastosowaniami nisko- i wysokonapięciowymi. Rozbieżności te mają kluczowe znaczenie nie tylko dla zrozumienia aspektów technicznych, ale także dla zapewnienia bezpieczeństwa i wydajności systemów elektrycznych. Na tym blogu zagłębię się w kluczowe różnice w obciążeniach złączy w zastosowaniach nisko- i wysokonapięciowych.

Charakterystyka elektryczna

Jedna z najbardziej podstawowych różnic polega na charakterystyce elektrycznej. Zastosowania niskonapięciowe zazwyczaj działają przy napięciach poniżej 1000 woltów. Systemy te są powszechnie spotykane w elektronice użytkowej, elektronice samochodowej i niektórych przemysłowych systemach sterowania. Niższe napięcie oznacza, że ​​naprężenia elektryczne na złączach są stosunkowo niskie. W rezultacie wymagania izolacyjne dla obciążeń złączy niskonapięciowych są mniej rygorystyczne.

Na przykład w ładowarce do smartfona, która jest przeznaczona do zastosowań niskonapięciowych, złącze musi wytrzymać jedynie kilka woltów (zwykle 5 woltów lub mniej). Materiały izolacyjne zastosowane w złączu mogą być stosunkowo cienkie i lekkie. Pozwala to na tworzenie mniejszych i bardziej kompaktowych konstrukcji złączy, które idealnie nadają się do ograniczonego przestrzennie środowiska elektroniki użytkowej.

Z drugiej strony, aplikacje wysokonapięciowe działają przy napięciach znacznie przekraczających 1000 woltów. Systemy przesyłu i dystrybucji energii, eksperymenty z zakresu fizyki wysokich energii i niektóre procesy przemysłowe to typowe zastosowania wysokiego napięcia. Wysokie napięcie powoduje znacznie większe naprężenia elektryczne na złączach. Izolacja ma ogromne znaczenie w przypadku obciążeń złączy wysokiego napięcia. Aby zapobiec przebiciom elektrycznym i wyładowaniom łukowym, wymagane są grube i wysokiej jakości materiały izolacyjne.

Na przykład w linii przesyłowej wysokiego napięcia złącza muszą wytrzymywać tysiące woltów. Aby zapewnić bezpieczeństwo i niezawodność połączenia, stosowane są specjalistyczne materiały izolacyjne, takie jak porcelana czy guma silikonowa. Projekt złączy wysokiego napięcia musi również uwzględniać takie czynniki, jak droga upływu (najkrótsza odległość wzdłuż powierzchni izolacji pomiędzy dwiema częściami przewodzącymi) i odległość w powietrzu (najkrótsza odległość w powietrzu pomiędzy dwiema częściami przewodzącymi).

Możliwość obsługi mocy

Możliwość przenoszenia mocy to kolejna znacząca różnica między obciążeniami złączy niskonapięciowych i wysokonapięciowych. Moc (P) oblicza się jako iloczyn napięcia (V) i prądu (I), tj. P = V×I. W zastosowaniach niskonapięciowych, ponieważ napięcie jest niskie, do osiągnięcia określonego poziomu mocy może być wymagany stosunkowo wysoki prąd.

Na przykład w 12-woltowej samochodowej instalacji elektrycznej do zasilania urządzenia o mocy 120 W wymagany jest prąd o natężeniu 10 amperów (I = P/V = 120 W/12 V). Obciążenia złączy niskiego napięcia muszą być zaprojektowane tak, aby wytrzymać te stosunkowo wysokie prądy bez przegrzania. Często wymaga to większych powierzchni przekroju poprzecznego części przewodzących w złączu, aby zmniejszyć rezystancję i zminimalizować straty mocy.

W zastosowaniach wysokonapięciowych napięcie jest wysokie, więc prąd może być stosunkowo niski przy tym samym poziomie mocy. Rozważmy linię przesyłową wysokiego napięcia pracującą pod napięciem 100 000 woltów. Aby przesłać 100 megawatów mocy, prąd wyniósłby tylko 1000 amperów (I = P/V = 100 000 000 W/100 000 V). Obciążenia złączy wysokiego napięcia są zaprojektowane tak, aby wytrzymywały obciążenia o wysokim napięciu, a nie wysokie prądy. Jednakże nadal muszą być w stanie bezpiecznie przewodzić prąd bez znacznych strat mocy.

Względy ochrony środowiska i bezpieczeństwa

Względy ochrony środowiska i bezpieczeństwa również różnią się w zależności od zastosowań nisko- i wysokonapięciowych. Obciążenia złączy niskonapięciowych są z reguły mniej wrażliwe na czynniki środowiskowe. Często mogą pracować w szerokim zakresie temperatur, poziomów wilgotności i zapylenia. Jednak w niektórych przypadkach, na przykład w środowisku samochodowym lub przemysłowym, nadal należy je chronić przed wilgocią, wibracjami i naprężeniami mechanicznymi.

Z kolei obciążenia złączy wysokiego napięcia wymagają znacznie bardziej rygorystycznej ochrony środowiska. Wysokie napięcie czyni je bardziej podatnymi na czynniki środowiskowe, takie jak wilgotność, zanieczyszczenia i zmiany temperatury. Na przykład w podstacji wysokiego napięcia zlokalizowanej na obszarze przybrzeżnym złącza należy chronić przed korozją wywołaną słoną wodą. Aby zapewnić długoterminową niezawodność obciążeń złączy wysokiego napięcia, często stosuje się specjalne powłoki i obudowy.

Bezpieczeństwo jest również głównym problemem w zastosowaniach wysokiego napięcia. Instalacje elektryczne wysokiego napięcia stwarzają znaczne ryzyko porażenia prądem elektrycznym i pożaru. Dlatego obciążenia złączy wysokiego napięcia muszą być projektowane z wieloma funkcjami bezpieczeństwa. Mogą one obejmować blokady zapobiegające przypadkowemu kontaktowi z częściami pod napięciem, elementy uziemiające w celu bezpiecznego przekierowania prądów zwarciowych oraz etykiety ostrzegawcze ostrzegające personel o niebezpieczeństwie związanym z wysokim napięciem.

Projektowanie i konfiguracja złącza

Projekt i konfiguracja złączy jest dostosowana do specyficznych wymagań zastosowań nisko- i wysokonapięciowych. Złącza niskonapięciowe są często zaprojektowane z myślą o łatwej instalacji i demontażu. Mogą mieć proste mechanizmy blokujące lub konstrukcje zatrzaskowe. Rozmiar i kształt złączy niskiego napięcia są również zoptymalizowane pod kątem zastosowania. Na przykład w elektronice użytkowej preferowane są małe i lekkie złącza, aby zaoszczędzić miejsce i zmniejszyć całkowitą wagę urządzenia.

W zastosowaniach wysokiego napięcia konstrukcja złącza jest bardziej złożona. Złącza wysokiego napięcia muszą być zaprojektowane tak, aby zminimalizować stężenie pola elektrycznego, które może prowadzić do awarii elektrycznej. Często mają specjalne kształty i geometrię, aby równomiernie rozprowadzać pole elektryczne. Złącza muszą być również bezpiecznie zamocowane, aby zapobiec przesunięciu lub rozłączeniu w warunkach wysokiego napięcia i dużych naprężeń.

Nasz asortyment produktów

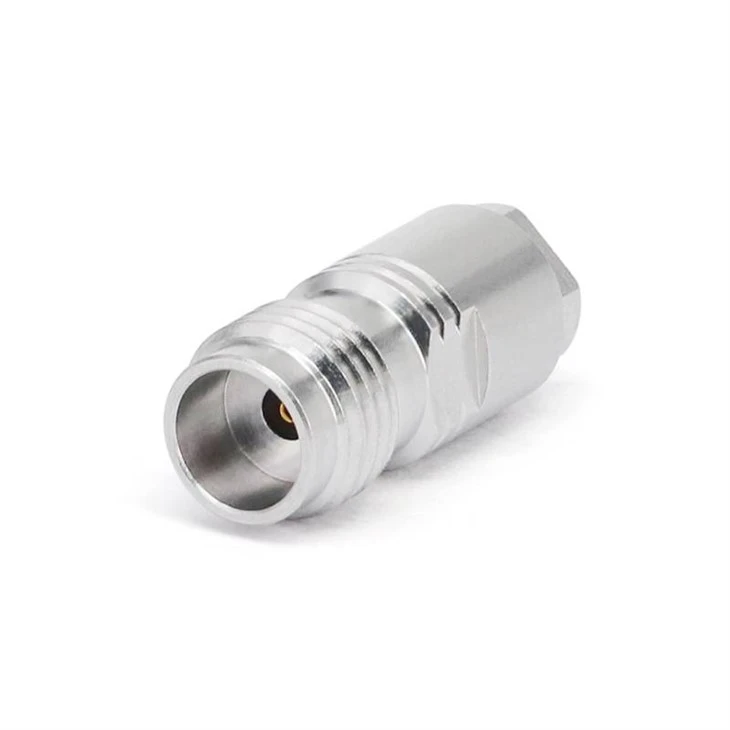

Jako wiodący dostawca złączy oferujemy szeroką gamę produktów odpowiednich zarówno do zastosowań niskonapięciowych, jak i wysokonapięciowych. NaszObciążenia RF 3,5 mmsą idealne do zastosowań RF o niskim napięciu. Zostały zaprojektowane tak, aby zapewnić doskonałą wydajność elektryczną i niezawodność w kompaktowej obudowie. NaszObciążenia RF 1,85 mmnadają się do zastosowań o wysokiej częstotliwości i niskim napięciu, oferując wysoką precyzję działania. Do zastosowań wysokonapięciowych oferujemy naszeObciążenia RF 2,4 mmsą zaprojektowane tak, aby wytrzymać obciążenia wysokiego napięcia przy jednoczesnym zachowaniu doskonałych właściwości elektrycznych.

Wniosek

Podsumowując, różnice w obciążeniu złączy dla zastosowań nisko- i wysokonapięciowych są znaczące. Różnice te obejmują charakterystykę elektryczną, zdolność przenoszenia mocy, względy środowiskowe i bezpieczeństwa oraz konstrukcję złącza. Zrozumienie tych różnic ma kluczowe znaczenie przy wyborze odpowiednich obciążeń złączy dla konkretnego zastosowania.

Jeśli szukasz wysokiej jakości złączy, zarówno do zastosowań nisko-, jak i wysokonapięciowych, jesteśmy tu, aby Ci pomóc. Nasz zespół ekspertów może zapewnić wsparcie techniczne i wskazówki, których potrzebujesz, aby dokonać najlepszego wyboru dla swojego projektu. Skontaktuj się z nami już dziś, aby rozpocząć dyskusję dotyczącą zakupu i znaleźć idealne obciążenia złączy odpowiadające Twoim potrzebom.
