Jakie są kluczowe parametry wydajności wzmacniaczy RF?

Wzmacniacze RF są kluczowymi komponentami w szerokim zakresie bezprzewodowych systemów komunikacyjnych, systemów radarowych i innych aplikacji RF. Jako dostawca wzmacniaczy RF, zrozumienie kluczowych parametrów wydajności wzmacniaczy RF jest niezbędne do zapewnienia produktów wysokiej jakości i zaspokajania różnorodnych potrzeb naszych klientów. Na tym blogu zbadamy główne parametry wydajności, które określają cechy i możliwości wzmacniaczy RF.

Osiągać

Zysk jest prawdopodobnie najbardziej fundamentalnym parametrem wzmacniacza RF. Reprezentuje stosunek mocy wyjściowej do mocy wejściowej wzmacniacza. Wzmocnienie jest zwykle wyrażane w decybelach (dB). Wyższe wzmocnienie oznacza, że wzmacniacz może skuteczniej zwiększyć moc sygnału wejściowego. Na przykład, jeśli wzmacniacz ma wzmocnienie 20 dB, oznacza to, że moc wyjściowa jest 100 razy większa niż moc wejściowa (ponieważ (g (db) = 10 \ log_ {10} (p_ {out}/p_ {in})) i kiedy (g = 20) db, (p_ {out}/p_ {in} = 10^{20/10} = 100)).

Wzmocnienie wzmacniacza RF nie jest stałe na wszystkich częstotliwościach. Zazwyczaj ma odpowiedź zależną od częstotliwości, która jest opisana przez krzywą częstotliwości wzmocnienia. Pamięć wzmacniacza to zakres częstotliwości, nad którymi wzmocnienie pozostaje w określonej wartości, zwykle w granicach 3 dB od maksymalnego wzmocnienia. Szeroki wzmacniacz przepustowości jest pożądany w aplikacjach, w których należy wzmocnić szeroki zakres częstotliwości, na przykład w systemach komunikacyjnych szerokopasmowych.

Hałas

Figura szumu jest kolejnym krytycznym parametrem wzmacniaczy RF, szczególnie w zastosowaniach, w których współczynnik sygnału - do szumu (SNR) ma ogromne znaczenie. Liczba szumu wzmacniacza jest zdefiniowana jako stosunek wejściowego SNR do wyjściowego SNR. Kwantyfikuje to, jak bardzo wzmacniacz degraduje SNR sygnału wejściowego. Niższa liczba szumu wskazuje, że wzmacniacz dodaje mniej szumu do sygnału.

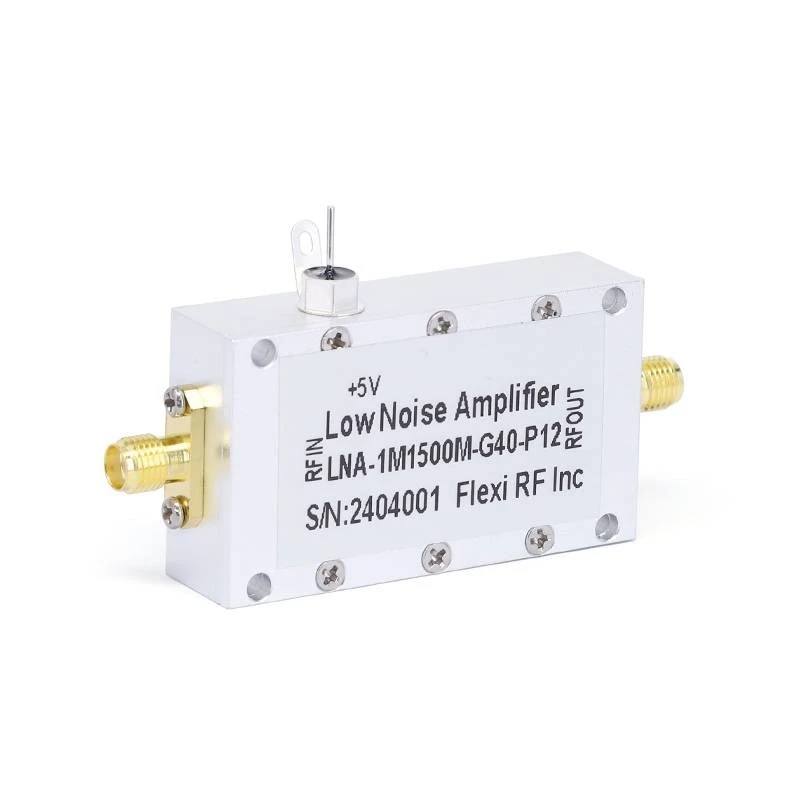

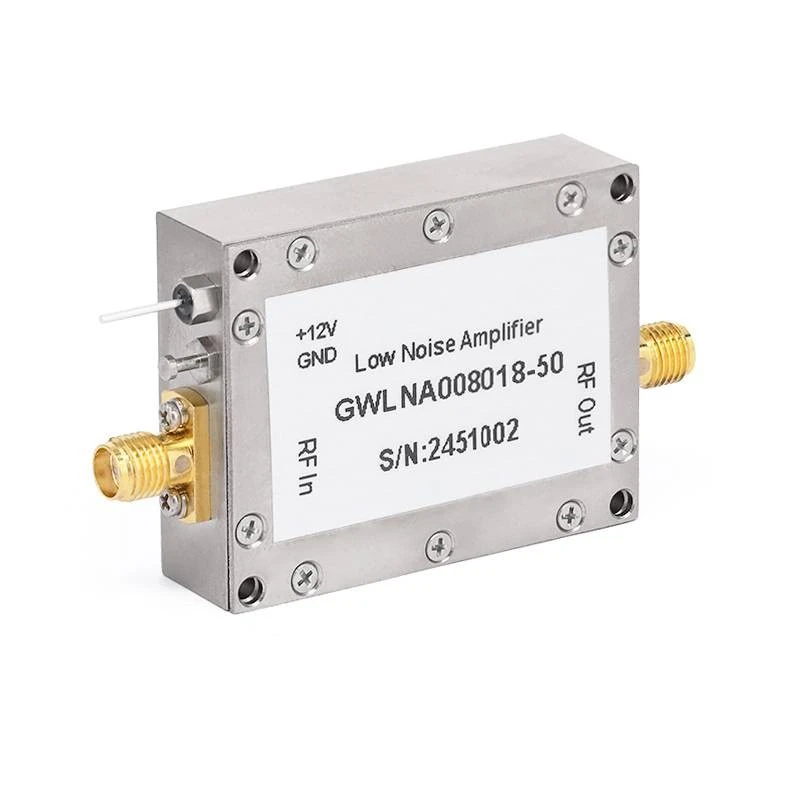

W wielu systemach RF, takich jak odbiorniki w komunikacji bezprzewodowej i systemach radarowych, wzmacniacz z przoduWzmacniacze o niskich hałasach(LNA). LNA są zaprojektowane tak, aby mają bardzo niskie liczby hałasu, zwykle w zakresie 1–3 dB. Korzystając z LNA z przodu, ogólna wydajność hałasu systemu można znacznie poprawić, umożliwiając lepsze wykrywanie i odbiór słabych sygnałów.

Moc wyjściowa

Moc wyjściowa wzmacniacza RF to poziom mocy, który wzmacniacz może dostarczyć do obciążenia. Istnieje kilka ważnych specyfikacji mocy wyjściowej, w tym moc wyjściowa nasycenia ((p_ {sat})) i punkt kompresji 1 - db ((p_ {1db})).

Moc wyjściowa nasycenia to maksymalna moc wyjściowa, którą może wytwarzać wzmacniacz. Poza tym wzrost mocy wejściowej nie spowoduje proporcjonalnego wzrostu mocy wyjściowej, a wzmacniacz wchodzi do regionu nasycenia, w którym wzmocnienie zaczyna znacznie się zmniejszać.

Punkt kompresji 1 - dB to poziom mocy wyjściowej, na którym wzmocnienie wzmacniacza spada o 1 dB z jego liniowej wartości wzmocnienia. Jest to ważna specyfikacja, ponieważ wskazuje na początek braku liniowości w wzmacniaczu. W wielu aplikacjach wzmacniacze są obsługiwane poniżej (p_ {1db}), aby zapewnić działanie liniowe i zminimalizować zniekształcenie sygnału.

Liniowość

Liniowość jest miarą tego, jak dobrze wzmacniacz może wzmocnić sygnał bez wprowadzania zniekształceń. Nieprzestrzeniność w wzmacniaczu może powodować zniekształcenie intermodulacji (IMD), co powoduje wytwarzanie dodatkowych składników częstotliwości, które nie są obecne w oryginalnym sygnał wejściowym. Te niepożądane komponenty częstotliwości mogą zakłócać inne sygnały w systemie i degradować ogólną wydajność.

Dwa ważne parametry pomiaru liniowości to trzeci - punkt przecięcia zamówienia (IP3) i drugi punkt przechwytywania zamówienia (IP2). IP3 jest punktem teoretycznym, w którym trzecie - produkty intermodulacyjne zamówienia przecinają się z podstawową mocą wyjściową w wykresie mocy wyjściowej w stosunku do mocy wejściowej. Wyższa wartość IP3 wskazuje lepszą liniowość i niższą IMD. Podobnie IP2 jest powiązany z produktami intermodulacji drugiej kolejności.

Impedancja wejściowa i wyjściowa

Impedancja wejściowa i wyjściowa wzmacniacza RF jest ważna dla właściwego dopasowania odpowiednio ze źródłem i obciążeniem. Dopasowanie impedancji ma kluczowe znaczenie dla zapewnienia maksymalnego transferu mocy między wzmacniaczem a podłączonymi komponentami.

W większości systemów RF standardowa impedancja wynosi 50 omów. Wzmacniacz z impedancją wejściową 50 omów można łatwo podłączyć do źródła 50 -omów, takiego jak linia przesyłowa lub generator sygnału, bez znacznego odbicia sygnału. Podobnie impedancja wyjściowa 50 omów pozwala na wydajne przeniesienie mocy do obciążenia 50 -omów, takiego jak antena lub inny komponent RF.

Wydajność dodana mocy (PAE)

Wydajność dodana mocy jest miarą tego, jak skutecznie wzmacniacz RF przekształca moc DC w moc wyjściową RF. Jest to definiowane jako stosunek mocy wyjściowej RF minus moc wejściową RF do zasilania prądu stałego zużywanego przez wzmacniacz.

PAE jest ważnym czynnikiem, szczególnie w systemach RF zasilanych baterią lub w aplikacjach, w których należy zminimalizować zużycie energii. Wzmacniacze o wysokiej wydajności mogą zmniejszyć całkowite zużycie energii w systemie, wydłużyć żywotność baterii, a także zmniejszyć wymagania dotyczące rozpraszania ciepła. Na przykład w urządzeniach komunikacyjnych mobilnych wzmacniacze energetyczne o wysokim PAE są niezbędne do poprawy wydajności baterii i zmniejszenia naprężenia termicznego na urządzeniu.

Zdobądź płaskość

Wzmocnienie płaskości odnosi się do zmienności wzmocnienia nad określonym pasmem częstotliwości. Wzmacniacz o dobrej płaskości zysku ma względnie stały wzmocnienie w zakresie częstotliwości roboczej. Jest to ważne w zastosowaniach, w których wymagana jest jednolita wzmocnienie sygnału, na przykład w szerokopasmowych systemach komunikacyjnych oraz urządzeniach testowych i pomiarowych.

Złośność wzmocnienia jest zwykle określana jako maksymalne odchylenie wzmocnienia od jego średniej wartości w określonym pasma częstotliwości. Na przykład specyfikacja płaskościowości wzmocnienia ± 0,5 dB oznacza, że wzmocnienie wzmacniacza nie odbiega więcej niż 0,5 dB od jego średniej wartości wzmocnienia w całym zakresie częstotliwości roboczej.

Szum fazowy

Hałas fazowy jest miarą krótkoterminowej stabilności częstotliwości wzmacniacza RF. Jest to spowodowane losowymi fluktuacjami w fazie sygnału wyjściowego. Hałas fazowy może obniżyć wydajność systemów RF, szczególnie w zastosowaniach takich jak synteza częstotliwości, radar i systemy komunikacyjne, które opierają się na dokładnych informacji o częstotliwości i fazie.

W przypadku zastosowań syntezatora wymagane jest niski szum fazowy do generowania stabilnych i czystej częstotliwości sygnałów. Hałas o wysokiej fazie może powodować rozprzestrzenianie się widmowego sygnału, co może powodować zakłócenia z innymi sygnałami w systemie i zmniejszyć ogólną wydajność systemu komunikacyjnego lub radarowego.

Izolacja

Izolacja jest parametrem, który mierzy stopień separacji elektrycznej między różnymi portami wzmacniacza RF, takimi jak porty wejściowe i wyjściowe. Dobra izolacja między portem wejściowym i wyjściowym jest ważna, aby zapobiec sprzężeniu zwrotnemu i oscylacji w wzmacniaczu.

W wzmacniaczach wielu etapów lub we wzmacniaczach z wieloma portami wejściowymi i wyjściowymi wymagana jest wysoka izolacja, aby zapewnić, że sygnały w różnych portach nie kolidują ze sobą. Izolacja jest zwykle wyrażana w decybelach, a wyższa wartość izolacji wskazuje lepszą separacją elektryczną między portem.

Stabilność temperatury

Na wydajność wzmacniaczy RF mogą mieć wpływ zmiany temperatury. Stabilność temperatury jest miarą tego, jak dobrze wzmacniacz utrzymuje swoje parametry wydajności, takie jak wzmocnienie, liczba szumu i moc wyjściowa, w szerokim zakresie temperatur.

W wielu aplikacjach wzmacniacze RF są wymagane do działania w trudnych warunkach środowiskowych, w których temperatura może się znacznie różnić. Wzmacniacze o dobrej stabilności temperatury zostały zaprojektowane w celu zrekompensowania zmian zależnych od temperatury w ich wydajności, zapewniając niezawodne działanie w całym zakresie temperatur.

Wniosek

Jako dostawca wzmacniaczy RF rozumiemy znaczenie tych kluczowych parametrów wydajności w zaspokajaniu różnorodnych potrzeb naszych klientów. Staranne projektowanie i produkcję wzmacniaczy z zoptymalizowaną wydajnością pod względem wzmocnienia, hałasu, mocy wyjściowej, liniowości i innych parametrów, możemy zapewnić wysokiej jakości wzmacniacze RF dla szerokiej gamy zastosowań.

Jeśli potrzebujesz wzmacniaczy RF do swojego projektu lub aplikacji, zapraszamy do skontaktowania się z nami w celu szczegółowej dyskusji. Nasz zespół ekspertów jest gotowy pomóc w wyborze najbardziej odpowiedniego wzmacniacza na podstawie twoich konkretnych wymagań. Niezależnie od tego, czy potrzebujesz niskiego wzmacniacza szumu do odbiornika, czy o wysokiej zawartości mocy dla nadajnika, mamy wiedzę specjalistyczną i portfolio produktów, aby zaspokoić Twoje potrzeby.

Odniesienia

1. Pozar, DM (2011). Inżynieria mikrofalowa. Wiley.
2. Razavi, B. (2012). Mikroelektronika RF. Prentice Hall.
3. Vendelin, GD, Pavio, AM i Rohde, UL (1990). Projektowanie obwodu mikrofalowego przy użyciu technik liniowych i nieliniowych. Wiley.
