Jakie są kluczowe parametry izolatorów RF?

Hej tam! Jako dostawca izolatorów RF otrzymuję ostatnio wiele pytań dotyczących kluczowych parametrów tych fajnych urządzeń. Pomyślałem więc, że poświęcę kilka minut, aby ci to wyjaśnić.

Zacznijmy od podstaw. Izolator RF to urządzenie dwuportowe, które umożliwia przesyłanie sygnałów RF w jednym kierunku, blokując je w kierunku odwrotnym. To jak ulica jednokierunkowa dla sygnałów o częstotliwości radiowej. Izolatory te mają kluczowe znaczenie w wielu systemach RF, ponieważ pomagają zapobiegać odbiciom sygnału i chronią wrażliwy sprzęt przed uszkodzeniem.

Przyjrzyjmy się teraz kluczowym parametrom, które należy wziąć pod uwagę przy wyborze izolatora RF.

Zakres częstotliwości

Zakres częstotliwości jest jednym z najważniejszych parametrów izolatora RF. Określa zakres częstotliwości, który izolator może efektywnie obsłużyć. Różne zastosowania wymagają różnych zakresów częstotliwości. Na przykład w systemie komunikacji mobilnej może być potrzebny izolator pracujący w zakresie 800 MHz – 2,5 GHz. Z drugiej strony w przypadku komunikacji satelitarnej można używać znacznie wyższych częstotliwości, na przykład 20 GHz lub więcej.

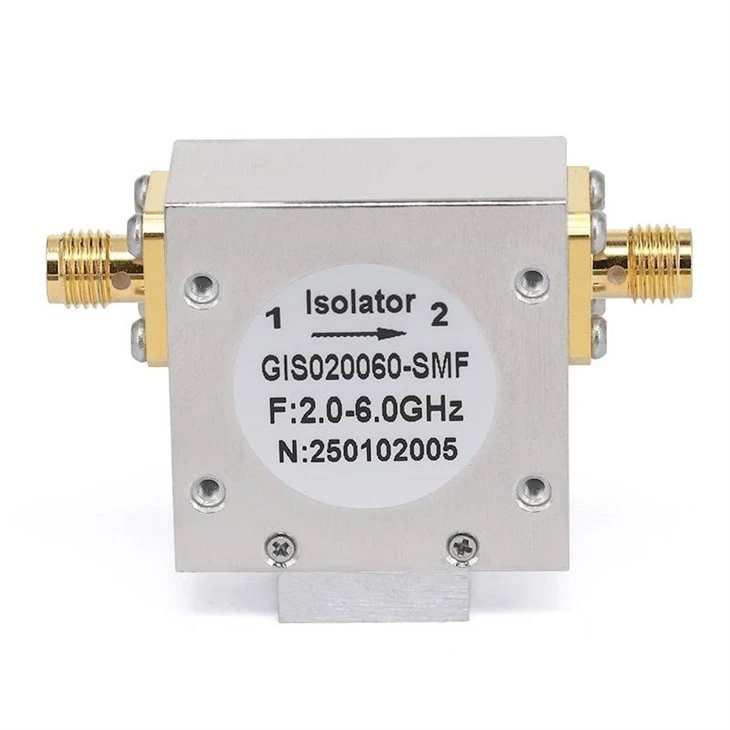

Oferujemy szeroką gamę izolatorów RF o różnych zakresach częstotliwości. Na przykład naszIzolatory koncentryczne RF 26,5 GHzzostały zaprojektowane do precyzyjnej obsługi sygnałów o wysokiej częstotliwości. Jeśli pracujesz nad projektem wymagającym niższego zakresu częstotliwości, naszeIzolatory koncentryczne RF 6 GHzmoże będzie lepiej pasować. A dla częstotliwości średnich, naszeIzolatory koncentryczne RF 18 GHzmoże być rozwiązaniem, którego szukasz.

Utrata wtrąceniowa

Tłumienie wtrąceniowe to kolejny krytyczny parametr. Jest to ilość mocy sygnału tracona, gdy sygnał RF przechodzi przez izolator. W idealnym świecie chcielibyśmy zerowej tłumienności wtrąceniowej, ale w rzeczywistości zawsze jest jakaś strata. Niższa tłumienność wtrąceniowa oznacza, że ​​większa część mocy sygnału jest przekazywana przez izolator, co jest ogólnie lepsze dla wydajności systemu.

Zwykle tłumienność wtrąceniową mierzy się w decybelach (dB). W większości zastosowań tłumienność wtrąceniowa mniejsza niż 0,5 dB jest uważana za dobrą. Jednakże w niektórych systemach o wysokiej wydajności może być potrzebny izolator z jeszcze niższą tłumiennością wtrąceniową, na przykład 0,2 dB lub mniejszą. Wybierając izolator, należy sprawdzić specyfikację tłumienności wtrąceniowej i porównać ją z wymaganiami systemu.

Izolacja

Izolacja jest miarą tego, jak dobrze izolator blokuje sygnał w odwrotnym kierunku. Jest on również mierzony w dB. Wyższa wartość izolacji oznacza, że ​​izolator lepiej zapobiega odbiciom i zakłóceniom sygnału.

Na przykład, jeśli izolator ma izolację 20 dB, oznacza to, że moc sygnału w kierunku odwrotnym jest zmniejszona 100-krotnie w porównaniu z kierunkiem do przodu. W wielu systemach RF wystarczająca jest izolacja na poziomie 20–30 dB. Jednak w zastosowaniach, w których istnieje duże ryzyko zakłóceń sygnału, może być potrzebny izolator o jeszcze wyższej izolacji, na przykład 40 dB lub więcej.

Obsługa mocy

Moc operacyjna odnosi się do maksymalnej ilości mocy RF, którą izolator może obsłużyć bez uszkodzenia. Jest to ważny parametr, szczególnie w systemach RF dużej mocy. Jeśli przekroczysz moc wyjściową izolatora, może to prowadzić do przegrzania, pogorszenia wydajności, a nawet trwałego uszkodzenia.

Zdolność przenoszenia mocy izolatora zależy od kilku czynników, w tym od jego konstrukcji, materiałów i mechanizmu chłodzącego. Wybierając izolator, należy wybrać taki, którego zdolność przenoszenia mocy jest wyższa niż maksymalny poziom mocy w systemie.

VSWR (współczynnik fali stojącej napięcia)

VSWR jest miarą dopasowania izolatora do impedancji systemu RF. Niski współczynnik VSWR wskazuje na dobre dopasowanie impedancji, co oznacza, że ​​większa część mocy sygnału jest przekazywana przez izolator, a mniej jest odbijane z powrotem.

Idealny jest współczynnik VSWR 1:1, ale w praktyce trudny do osiągnięcia. Większość izolatorów RF ma VSWR od około 1,2:1 do 1,5:1. Wyższy VSWR może prowadzić do zwiększonych strat wtrąceniowych i odbić sygnału, co może pogorszyć wydajność systemu RF.

Zakres temperatur

Zakres temperatur to zakres temperatur, w którym izolator może efektywnie pracować. Różne zastosowania mają różne wymagania temperaturowe. Na przykład w zastosowaniach zewnętrznych izolator może wymagać pracy w szerokim zakresie temperatur, od -40°C do +85°C.

Wybierając izolator, należy sprawdzić specyfikację zakresu temperatur i upewnić się, że spełnia on wymagania Twojej aplikacji. Niektóre izolatory są zaprojektowane do pracy w ekstremalnych temperaturach, podczas gdy inne są bardziej odpowiednie do stosowania w pomieszczeniach zamkniętych lub w środowiskach kontrolowanych.

Przesunięcie fazowe

Przesunięcie fazowe to zmiana fazy sygnału RF podczas jego przejścia przez izolator. W niektórych zastosowaniach, np. w przypadku anten z układem fazowanym, należy dokładnie kontrolować przesunięcie fazowe izolatora. Stabilne i przewidywalne przesunięcie fazowe jest ważne dla utrzymania prawidłowego działania systemu RF.

Większość izolatorów RF ma stosunkowo małe przesunięcie fazowe, ale nadal należy to wziąć pod uwagę, szczególnie w zastosowaniach, w których dokładność fazy ma kluczowe znaczenie.

Rozmiar opakowania i montaż

Rozmiar opakowania i możliwości montażu izolatora są również ważnymi kwestiami. W zależności od zastosowania może być potrzebny mały, kompaktowy izolator, który można łatwo zintegrować z płytką drukowaną (PCB). Możesz też potrzebować większego izolatora z konkretnym mechanizmem montażowym dla systemu RF montowanego w stojaku.

Oferujemy różne rozmiary opakowań i opcje montażu, aby sprostać różnorodnym potrzebom naszych klientów. Niezależnie od tego, czy potrzebujesz izolatora do montażu powierzchniowego do płytki drukowanej, czy izolatora do montażu kołnierzowego do systemu stelażowego, mamy wszystko, czego potrzebujesz.

Koszt

Ostatnią, ale nie najmniej ważną kwestią jest zawsze koszt. Koszt izolatora RF zależy od kilku czynników, w tym jego parametrów użytkowych, zakresu częstotliwości, mocy i marki. Uzyskanie najlepszej wydajności za rozsądną cenę jest ważne, ale konieczne jest również zrównoważenie kosztów z budżetem.

Porównując różne izolatory, należy wziąć pod uwagę wartość ogólną. Nieco droższy izolator o lepszych parametrach użytkowych może w dłuższej perspektywie zaoszczędzić pieniądze, zmniejszając potrzebę stosowania dodatkowych komponentów lub modernizacji systemu.

A więc masz to - kluczowe parametry izolatorów RF. Wybierając izolator RF do swojego zastosowania, pamiętaj o dokładnym rozważeniu tych parametrów i wybraniu tego, który najlepiej spełnia Twoje wymagania.

Jeśli nadal nie masz pewności, który izolator RF będzie dla Ciebie odpowiedni lub masz inne pytania, nie wahaj się z nami skontaktować. Jesteśmy tutaj, aby pomóc Ci znaleźć idealne rozwiązanie dla Twojego systemu RF. Niezależnie od tego, czy jesteś małym start-upem, czy dużą korporacją, posiadamy wiedzę i produkty, które zaspokoją Twoje potrzeby. Skontaktuj się z nami już dziś, aby rozpocząć proces zakupu i wspólnie pracujmy nad przeniesieniem Twojego systemu RF na wyższy poziom!

Referencje

• Pozar, DM (2011). Inżynieria mikrofalowa (wyd. 4). Wiley'a.
• Collin, RE (2001). Podstawy inżynierii mikrofalowej (wyd. 2). Wiley'a.
