Jakie są wady izolatorów RF?

Jako dostawca izolatorów RF często wychwalam zalety tych urządzeń w różnych zastosowaniach, od systemów komunikacji bezprzewodowej po radary i sprzęt testowy. Ważne jest jednak przedstawienie zrównoważonego poglądu. Dzisiaj zagłębimy się w wady izolatorów RF.

Utrata wtrąceniowa

Jedną z najważniejszych wad izolatorów RF są tłumienia wtrąceniowe. Tłumienie wtrąceniowe odnosi się do zmniejszenia mocy, które występuje, gdy sygnał przechodzi przez izolator. Strata ta jest nieodłączną cechą konstrukcji izolatora, w której wykorzystuje się materiały ferrytowe i pola magnetyczne, aby osiągnąć swoje niewzajemne właściwości.

W systemie komunikacyjnym nawet niewielka ilość tłumienności wtrąceniowej może mieć znaczący wpływ. Na przykład w komórkowej stacji bazowej, gdzie kluczowa jest efektywność energetyczna, straty wtrąceniowe oznaczają, że należy przesłać większą moc, aby uzyskać tę samą siłę sygnału w odbiorniku. To nie tylko zwiększa zużycie energii, ale także generuje więcej ciepła, co wymaga dodatkowych mechanizmów chłodzących.

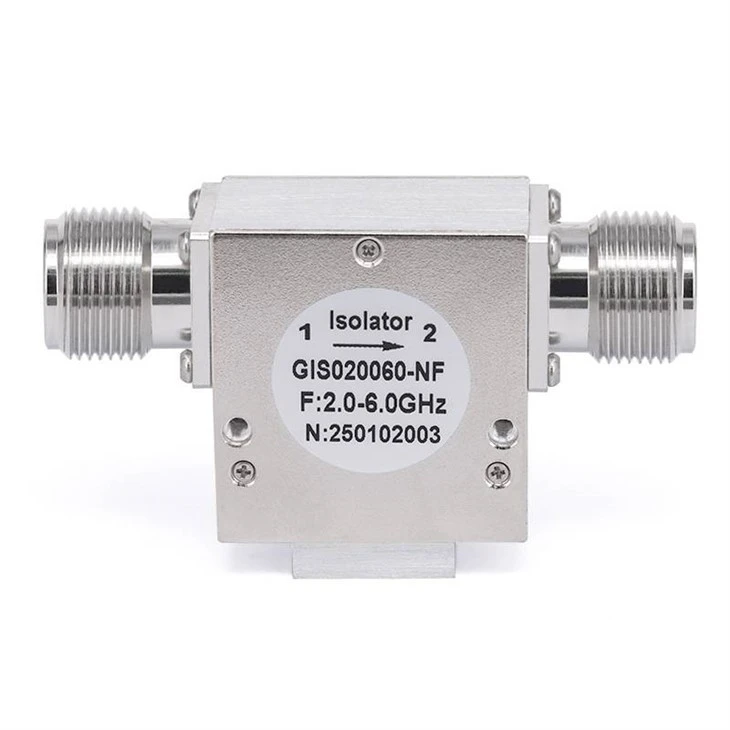

Tłumienie wtrąceniowe jest zależne od częstotliwości. Przy wyższych częstotliwościach tłumienie wtrąceniowe ma tendencję do wzrostu. NaszIzolatory koncentryczne RF 6 GHzmoże mieć stosunkowo niższą tłumienność wtrąceniową w porównaniu do naszychIzolatory koncentryczne RF 26,5 GHz. Wraz ze wzrostem częstotliwości wydajność materiałów ferrytowych spada, a interakcja między falami elektromagnetycznymi a elementami izolatora staje się bardziej złożona, co prowadzi do większych strat.

Koszt

Izolatory RF mogą być stosunkowo drogie, szczególnie te przeznaczone do zastosowań wymagających wysokiej częstotliwości i wydajności. Proces produkcji izolatorów RF obejmuje precyzyjną kontrolę materiałów ferrytowych, pól magnetycznych i struktur współosiowych. Wysokiej jakości materiały ferrytowe są kosztowne, a produkcja wymaga zaawansowanych technik produkcyjnych i ścisłej kontroli jakości.

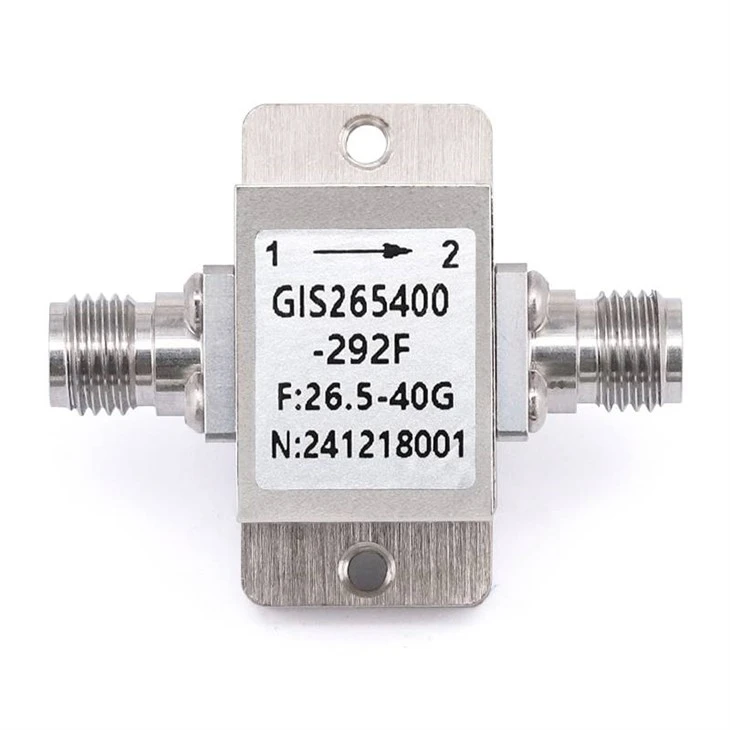

W przypadku projektów na małą skalę lub zastosowań o ograniczonym budżecie koszt izolatorów RF może stanowić znaczącą barierę. Na przykład w produkcie elektroniki użytkowej, którego koszt jest głównym czynnikiem projektowym, dodanie izolatora RF może nie być ekonomicznie opłacalne. Nawet w przypadku większych projektów skumulowany koszt wielu izolatorów może szybko się sumować. NaszIzolatory koncentryczne RF 18 GHz, które zostały zaprojektowane z myślą o działaniu przy wysokich częstotliwościach, są dostępne w wyższej cenie ze względu na zaawansowane materiały i procesy produkcyjne.

Rozmiar i waga

Izolatory RF, zwłaszcza te o dużej mocy, mogą być stosunkowo duże i ciężkie. Materiały ferrytowe i struktury magnetyczne wymagane do działania izolatora zajmują przestrzeń fizyczną. W zastosowaniach, w których rozmiar i waga mają kluczowe znaczenie, np. w przemyśle lotniczym i urządzeniach przenośnych, zastosowanie izolatorów RF może stanowić wyzwanie.

W systemie komunikacji satelitarnej każdy gram wagi ma znaczenie, ponieważ wpływa na koszt wystrzelenia i ogólną wydajność satelity. Duży i ciężki izolator RF może nie nadawać się do takich zastosowań. Podobnie w ręcznym urządzeniu bezprzewodowym rozmiar izolatora może ograniczać zwartość i przenośność konstrukcji.

Ograniczony zakres częstotliwości

Izolatory RF są zazwyczaj zaprojektowane do pracy w określonym zakresie częstotliwości. Poza tym zakresem ich działanie znacznie się pogarsza. Ten ograniczony zakres częstotliwości może stanowić problem w zastosowaniach, w których konieczne jest pokrycie szerokiego spektrum częstotliwości.

Na przykład w nowoczesnym systemie komunikacji bezprzewodowej obsługującym wiele pasm częstotliwości pojedynczy izolator RF może nie wystarczyć. Może być konieczne zastosowanie wielu izolatorów o różnych zakresach częstotliwości, co zwiększa złożoność i koszt systemu. Nasze izolatory są starannie zaprojektowane, aby zapewnić optymalną wydajność w określonych zakresach częstotliwości, ale użytkownicy muszą być świadomi tych ograniczeń przy wyborze odpowiedniego izolatora do swoich zastosowań.

Czułość temperaturowa

Działanie izolatorów RF jest bardzo wrażliwe na temperaturę. Właściwości magnetyczne materiałów ferrytowych zmieniają się wraz z temperaturą, co może mieć wpływ na tłumienie wtrąceniowe izolatora, izolację i inne parametry wydajności.

W środowiskach o wysokiej temperaturze, na przykład w warunkach przemysłowych lub w bezpośrednim świetle słonecznym, tłumienność wtrąceniowa izolatora może wzrosnąć, a izolacja może się zmniejszyć. Może to prowadzić do degradacji sygnału i zakłóceń w systemie. Z drugiej strony, w środowiskach o niskiej temperaturze, wydajność izolatora może również odbiegać od wartości nominalnych. Aby złagodzić te skutki, można zastosować techniki kompensacji temperatury, ale zwiększają one złożoność i koszt izolatora.

Nieidealna izolacja

Chociaż izolatory RF są zaprojektowane tak, aby zapewnić wysoką izolację pomiędzy portami wejściowymi i wyjściowymi, w rzeczywistości izolacja nigdy nie jest idealna. Zawsze występuje pewien wyciek sygnału z portu wyjściowego z powrotem do portu wejściowego. Ta nieidealna izolacja może powodować problemy w systemach, w których wymagana jest izolacja wysokiego poziomu.

W wysokowydajnych konfiguracjach testowych i pomiarowych nawet niewielka ilość wycieku sygnału może mieć wpływ na dokładność pomiarów. Nieidealna izolacja może również prowadzić do samozakłóceń w systemach komunikacyjnych, zmniejszając ogólną wydajność systemu.

Wpływ na złożoność systemu

Dodanie izolatora RF do systemu zwiększa jego złożoność. Izolator należy odpowiednio zintegrować z systemem, a jego działanie należy dokładnie rozważyć w ramach ogólnego projektu systemu.

Na przykład kluczowe znaczenie ma dopasowanie impedancji izolatora do innych elementów systemu. Niewłaściwe dopasowanie impedancji może prowadzić do odbić i dalszej degradacji sygnału. Ponadto możliwości obsługi mocy izolatora muszą być zgodne z poziomami mocy w systemie. Wszystkie te czynniki wymagają dodatkowych wysiłków projektowych i testów, aby zapewnić prawidłowe działanie systemu.

Pomimo tych wad izolatory RF nadal odgrywają istotną rolę w wielu zastosowaniach. Ich zdolność do ochrony wrażliwych komponentów przed odbitymi sygnałami i poprawy ogólnej stabilności systemu często przewyższa wady. W naszej firmie stale pracujemy nad poprawą wydajności naszych izolatorów RF, aby zminimalizować te wady.

Jeśli zastanawiasz się nad zastosowaniem izolatorów RF w swoim projekcie i chcesz dowiedzieć się więcej o tym, w jaki sposób nasze produkty mogą spełnić Twoje specyficzne wymagania, zachęcamy do kontaktu w celu szczegółowej dyskusji. Nasz zespół ekspertów jest gotowy pomóc Ci w wyborze odpowiedniego izolatora i rozwiać wszelkie wątpliwości.

Referencje

• Pozar, DM (2011). Inżynieria mikrofalowa. Johna Wileya i synów.
• Collin, RE (2001). Podstawy inżynierii mikrofalowej. McGraw-Wzgórze.
