Jakie są różnice pomiędzy monolitycznymi i hybrydowymi cyrkulatorami RF?

W dziedzinie technologii częstotliwości radiowych (RF) cyrkulatory odgrywają kluczową rolę w zarządzaniu przepływem sygnałów RF. Są to pasywne, niewzajemne urządzenia, które umożliwiają przesyłanie sygnałów w określonym kierunku wokół portów. Dwa popularne typy cyrkulatorów RF to cyrkulatory monolityczne i hybrydowe. Jako dostawca cyrkulatorów RF byłem na własne oczy świadkiem unikalnych właściwości i zastosowań tych dwóch typów, a na tym blogu omówię różnice między nimi.

1. Projekt konstrukcyjny

Monolityczne cyrkulatory RF

Monolityczne cyrkulatory RF są zbudowane jako pojedyncza, zintegrowana jednostka. Podstawowe elementy, takie jak materiał ferrytowy, obwody mikropaskowe lub paskowe oraz struktury magnetyczne, są wytwarzane na jednym podłożu. Ta jednoczęściowa konstrukcja ma kilka zalet. Po pierwsze zapewnia wysoki poziom stabilności mechanicznej. Ponieważ wszystkie elementy stanowią część jednej konstrukcji, ryzyko niewspółosiowości lub awarii mechanicznej spowodowanej zewnętrznymi wibracjami lub wstrząsami jest mniejsze.

Po drugie, zwarta konstrukcja monolitycznych pomp cyrkulacyjnych czyni je idealnymi do zastosowań, w których przestrzeń jest na wagę złota. Na przykład w małych urządzeniach komunikacyjnych, takich jak przenośne radia lub miniaturowe systemy radarowe, monolityczny cyrkulator można łatwo zintegrować z ograniczoną dostępną przestrzenią.

Hybrydowe cyrkulatory RF

Z drugiej strony, hybrydowe cyrkulatory RF są zbudowane poprzez połączenie wielu dyskretnych komponentów. Komponenty te mogą obejmować oddzielne elementy ferrytowe, złącza i płytki obwodów drukowanych. Modułowy charakter hybrydowych cyrkulatorów pozwala na większą elastyczność w projektowaniu. Inżynierowie mogą wybierać różne typy materiałów ferrytowych, złączy i konfiguracji obwodów w oparciu o specyficzne wymagania aplikacji.

Jednak ta modułowość ma również pewne wady. Wiele elementów należy starannie zmontować, co zwiększa ryzyko nieprawidłowego ustawienia. Niewielka niewspółosiowość podczas procesu montażu może znacząco pogorszyć działanie pompy obiegowej, na przykład zwiększyć tłumienność wtrąceniową lub zmniejszyć izolację.

2. Charakterystyka wydajności

Utrata wtrąceniowa

Tłumienie wtrąceniowe jest krytycznym parametrem wydajności cyrkulatorów RF, ponieważ reprezentuje ilość mocy sygnału traconej podczas przejścia sygnału przez cyrkulator. Cyrkulatory monolityczne mają na ogół mniejsze straty wtrąceniowe w porównaniu z cyrkulatorami hybrydowymi. Zintegrowana konstrukcja monolitycznych cyrkulatorów zmniejsza liczbę interfejsów i nieciągłości na ścieżce sygnału, co skutkuje mniejszym tłumieniem sygnału.

W zastosowaniach, w których siła sygnału ma kluczowe znaczenie, np. w nadajnikach RF dużej mocy, niższa tłumienność wtrąceniowa monolitycznych cyrkulatorów może pomóc w utrzymaniu integralności przesyłanego sygnału. Na przykład w systemie komunikacji satelitarnej monolityczny cyrkulator może zapewnić, że sygnał RF o dużej mocy z nadajnika dotrze do anteny przy minimalnych stratach.

Cyrkulatory hybrydowe, ze względu na konstrukcję elementów dyskretnych, mogą charakteryzować się większymi tłumiennościami wtrąceniowymi. Interfejsy pomiędzy różnymi komponentami mogą powodować odbicia i rozproszenie sygnału, co prowadzi do dodatkowych strat mocy. Jednakże dzięki starannemu projektowi i wysokiej jakości doborowi komponentów, straty wtrąceniowe w hybrydowych pompach obiegowych można zminimalizować do akceptowalnego poziomu w wielu zastosowaniach.

Izolacja

Izolacja to kolejny ważny wskaźnik wydajności, który mierzy zdolność cyrkulatora do zapobiegania wyciekom sygnałów pomiędzy niesąsiednimi portami. Cyrkulatory monolityczne zazwyczaj zapewniają dobrą wydajność izolacji. Zintegrowana struktura pomaga powstrzymać pola magnetyczne i zmniejszyć sprzężenie między portami.

W systemie komunikacyjnym istotna jest wysoka izolacja, aby zapobiec zakłóceniom pomiędzy różnymi ścieżkami sygnałowymi. Na przykład w systemie nadawczo-odbiorczym pompa obiegowa musi odizolować nadajnik od odbiornika, aby uniknąć samozakłóceń. Cyrkulatory monolityczne mogą skutecznie osiągnąć tę izolację, zapewniając prawidłowe działanie transceivera.

Cyrkulatory hybrydowe mogą również zapewniać wysoką izolację, ale wymaga to bardziej starannego projektowania i dostrajania. Dyskretne komponenty muszą być rozmieszczone i zoptymalizowane, aby zminimalizować sprzężenie między portami. W niektórych przypadkach mogą być wymagane dodatkowe elementy ekranujące lub filtrujące, aby poprawić skuteczność izolacji hybrydowych pomp obiegowych.

Odpowiedź częstotliwościowa

Cyrkulatory monolityczne często mają bardziej ograniczone pasmo przenoszenia w porównaniu z cyrkulatorami hybrydowymi. Zintegrowana konstrukcja monolitycznych cyrkulatorów jest zoptymalizowana dla określonego zakresu częstotliwości podczas procesu produkcyjnego. Po wyprodukowaniu modyfikacja charakterystyki częstotliwościowej monolitycznego cyrkulatora może być wyzwaniem.

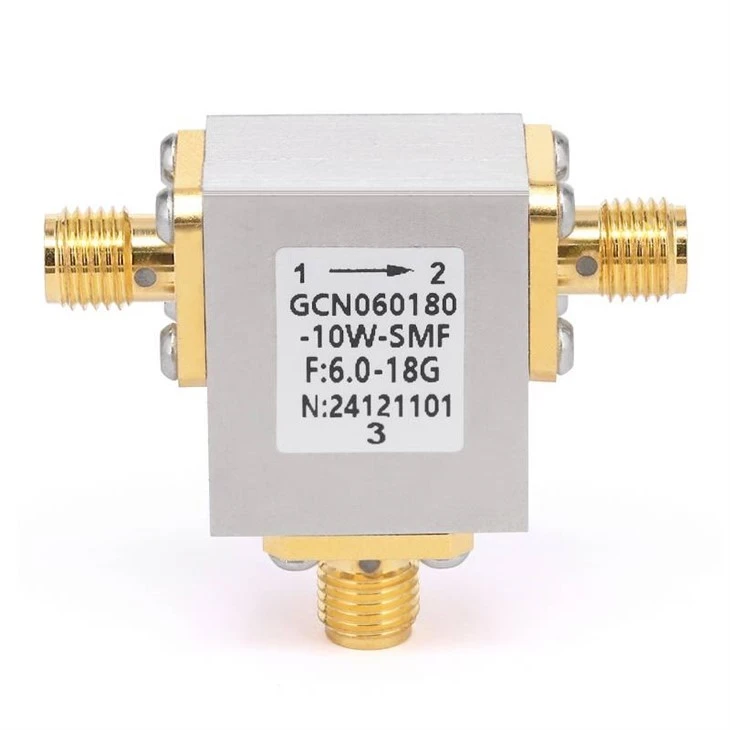

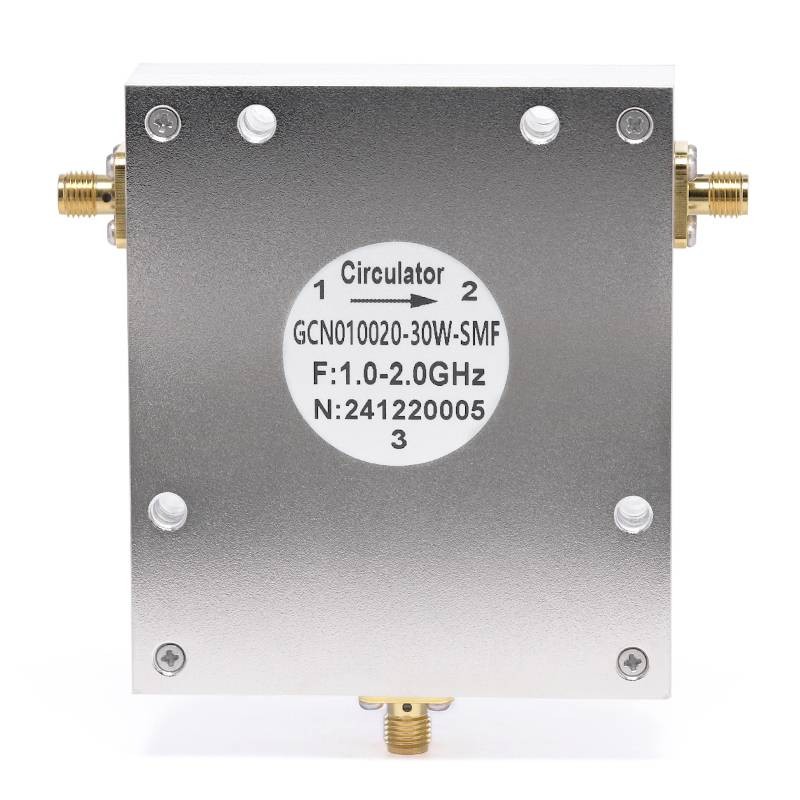

Cyrkulatory hybrydowe dzięki swojej modułowej konstrukcji oferują większą elastyczność w zakresie pasma przenoszenia. Inżynierowie mogą wybierać różne materiały ferrytowe i konfiguracje obwodów, aby uzyskać szerszy zakres częstotliwości. Na przykład, jeśli aplikacja wymaga pracy cyrkulatora w szerokim paśmie częstotliwości, można zaprojektować pompę hybrydową tak, aby spełniała to wymaganie. Oferujemy szeroką gamę cyrkulatorów o różnych zakresach częstotliwości, npCyrkulatory koncentryczne RF 26,5 GHz,Cyrkulatory koncentryczne RF 40 GHz, ICyrkulatory koncentryczne RF 18 GHz.

3. Względy kosztów i produkcji

Koszt

Cyrkulatory monolityczne są generalnie droższe w produkcji niż cyrkulatory hybrydowe. Proces wytwarzania monolitycznych cyrkulatorów obejmuje zaawansowane techniki wytwarzania półprzewodników, takie jak fotolitografia i osadzanie cienkowarstwowe. Procesy te wymagają specjalistycznego sprzętu i pomieszczeń czystych, co zwiększa koszty produkcji.

Cyrkulatory hybrydowe, składające się z dyskretnych komponentów, mogą być bardziej opłacalne. Komponenty mogą pochodzić od różnych dostawców, a proces montażu jest stosunkowo prosty. To sprawia, że ​​cyrkulatory hybrydowe są bardziej atrakcyjną opcją w zastosowaniach wrażliwych na koszty.

Złożoność produkcji

Produkcja cyrkulatorów monolitycznych jest procesem złożonym i wysoce wyspecjalizowanym. Wymaga to precyzyjnej kontroli parametrów produkcyjnych, aby zapewnić stałą wydajność cyrkulatorów. Wszelkie odchylenia w procesie produkcyjnym mogą prowadzić do znacznych różnic w działaniu monolitycznych cyrkulatorów.

Cyrkulatory hybrydowe, choć wymagają starannego montażu, mają stosunkowo mniejszą złożoność produkcyjną. Dyskretne komponenty można łatwo przetestować i w razie potrzeby wymienić podczas procesu montażu. Pozwala to na większą elastyczność procesu produkcyjnego i może skrócić czas produkcji.

4. Aplikacje

Monolityczne cyrkulatory RF

Monolityczne cyrkulatory RF są powszechnie stosowane w zastosowaniach, w których wymagana jest wysoka wydajność, niewielkie rozmiary i niezawodność. W zastosowaniach wojskowych i lotniczych, takich jak systemy radarowe i satelity komunikacyjne, preferowane są monolityczne cyrkulatory ze względu na ich doskonałą wydajność i wysoką niezawodność. Kompaktowy rozmiar monolitycznych cyrkulatorów sprawia, że ​​nadają się one również do stosowania w przenośnych urządzeniach komunikacyjnych i zminiaturyzowanych systemach RF.

Hybrydowe cyrkulatory RF

Hybrydowe cyrkulatory RF znajdują szerokie zastosowanie w komercyjnych systemach komunikacji, takich jak komórkowe stacje bazowe i routery Wi-Fi. Ekonomiczność i elastyczność projektowania sprawiają, że są one popularnym wyborem w tych zastosowaniach. Dodatkowo w projektach badawczo-rozwojowych, w których wymagania dotyczące częstotliwości mogą ulec zmianie, cyrkulatory hybrydowe można łatwo modyfikować, aby spełniały nowe wymagania.

Wniosek

Podsumowując, monolityczne i hybrydowe cyrkulatory RF różnią się wyraźnie pod względem konstrukcji, charakterystyki wydajności, kosztów i zastosowań. Cyrkulatory monolityczne oferują wysoką wydajność, niewielkie rozmiary i wysoką niezawodność, ale wiążą się z wyższymi kosztami i ograniczoną elastycznością częstotliwości. Z drugiej strony, hybrydowe cyrkulatory zapewniają większą elastyczność projektowania, opłacalność i szersze pasmo przenoszenia kosztem potencjalnie niższej wydajności i większej złożoności montażu.

Jako dostawca cyrkulatorów RF rozumiemy różnorodne potrzeby naszych klientów. Niezależnie od tego, czy potrzebujesz wysokowydajnego monolitycznego cyrkulatora do zastosowań krytycznych, czy ekonomicznego cyrkulatora hybrydowego do projektu komercyjnego, możemy zaoferować Ci odpowiednie rozwiązanie. Jeśli są Państwo zainteresowani naszymi cyrkulatorami RF lub mają Państwo jakieś szczególne wymagania dotyczące swojego projektu, prosimy o kontakt w celu szczegółowej dyskusji i negocjacji w sprawie zamówienia.

Referencje

• Pozar, DM (2011). Inżynieria mikrofalowa (wyd. 4). Wiley'a.
• Collin, RE (2001). Podstawy inżynierii mikrofalowej (wyd. 2). Wiley'a.
• Bahl, IJ i Bhartia, P. (1988). Projekt obwodu półprzewodnikowego mikrofalowego. Wiley'a.
