Jakie są najczęstsze awarie spowodowane nadmiernym obciążeniem złączy?

W świecie komponentów elektronicznych złącza odgrywają kluczową rolę w zapewnieniu bezproblemowej transmisji sygnału i łączności elektrycznej. Jako wiodący dostawca złączy byłem świadkiem wyzwań, jakie nadmierne obciążenie złączy może stanowić dla różnych systemów. Celem tego bloga jest rzucenie światła na typowe awarie spowodowane nadmiernym obciążeniem złączy, opierając się na rzeczywistych doświadczeniach i wiedzy branżowej.

Zrozumienie obciążeń złącza

Zanim zagłębimy się w awarie, ważne jest, aby zrozumieć, jakie są obciążenia złączy. Obciążenia złączy odnoszą się do naprężeń elektrycznych i mechanicznych wywieranych na złącza podczas pracy. Obciążenia te mogą mieć postać prądu elektrycznego, napięcia, sił mechanicznych i naprężeń termicznych. Gdy te obciążenia przekraczają znamionową pojemność złącza, może to prowadzić do szeregu problemów.

Typowe awarie spowodowane nadmiernym obciążeniem złącza

Awarie elektryczne

Jedną z najczęstszych awarii spowodowanych nadmiernym obciążeniem złączy jest awaria elektryczna. Gdy złącze zostanie poddane działaniu prądu elektrycznego wyższego niż jego pojemność znamionowa, może to doprowadzić do przegrzania. Przegrzanie następuje, ponieważ opór w złączu powoduje rozpraszanie mocy w postaci ciepła. Wraz ze wzrostem temperatury właściwości elektryczne materiałów złączy mogą się zmieniać. Na przykład przewodność metalowych styków może się zmniejszyć, co prowadzi do zwiększonej rezystancji. Ten wzrost oporu jeszcze bardziej pogłębia problem ogrzewania, tworząc błędne koło.

W skrajnych przypadkach przegrzanie może spowodować stopienie lub stopienie metalowych styków. Prowadzi to do zwarcia, które może zakłócić pracę całego układu elektrycznego. Zwarcia mogą również uszkodzić inne komponenty podłączone do tego samego obwodu, co prowadzi do kosztownych napraw i przestojów systemu.

Kolejną awarią elektryczną związaną z nadmiernymi obciążeniami jest degradacja sygnału. Złącza przeznaczone są do przesyłania sygnałów przy minimalnych stratach. Jednakże, gdy obciążenie jest zbyt duże, jakość sygnału może się pogorszyć. Jest to szczególnie istotne w zastosowaniach związanych z szybką transmisją danych, np. w telekomunikacji i centrach danych. Sygnały o wysokiej częstotliwości są bardziej podatne na zakłócenia i tłumienie, gdy złącze jest przeciążone. Zwiększony szum i zmniejszona siła sygnału mogą prowadzić do błędów danych, utraty pakietów i ogólnego pogorszenia wydajności systemu.

Awarie mechaniczne

Nadmierne obciążenie złączy może również powodować awarie mechaniczne. Naprężenia mechaniczne mogą być wywierane na złącza na różne sposoby, takie jak nieprawidłowa instalacja, wibracje lub nadmierne siły ciągnące lub pchające. Kiedy złącze jest przeciążone mechanicznie, fizyczna integralność złącza może zostać naruszona.

Na przykład obudowa złącza może pęknąć lub pęknąć pod wpływem nadmiernego naprężenia. Obudowa została zaprojektowana tak, aby chronić wewnętrzne komponenty i zapewniać stabilne środowisko do transmisji sygnału. Pęknięta obudowa może narazić styki na działanie kurzu, wilgoci i innych zanieczyszczeń, co może dodatkowo pogorszyć działanie złącza.

Styki w złączu mogą zostać uszkodzone również mechanicznie. Styki lub gniazda mogą się wygiąć lub złamać, co może spowodować słaby kontakt elektryczny. Może to skutkować przerywanymi połączeniami, w wyniku których połączenie elektryczne zostaje utracone i losowo odzyskane. Przerywane połączenia są trudne do zdiagnozowania i mogą powodować sporadyczne awarie systemu, których usunięcie jest często trudniejsze niż całkowite awarie.

Ponadto wibracje mogą z czasem spowodować poluzowanie styków. Jest to szczególnie powszechne w zastosowaniach, w których sprzęt podlega ciągłemu ruchowi, na przykład w przemyśle motoryzacyjnym lub lotniczym. Luźne styki mogą prowadzić do zwiększonej rezystancji i wyładowań łukowych, co może spowodować uszkodzenie styków i dalsze pogorszenie parametrów elektrycznych.

Awarie termiczne

Naprężenia termiczne to kolejny istotny czynnik przyczyniający się do awarii złączy. Jak wspomniano wcześniej, nadmierne obciążenia elektryczne mogą powodować przegrzanie. Jednak nawet przy braku wysokiego prądu elektrycznego słabe odprowadzanie ciepła może prowadzić do problemów termicznych.

Złącza wytwarzają ciepło podczas normalnej pracy ze względu na rezystancję styków. Jeśli ciepło nie zostanie skutecznie rozproszone, temperatura złącza może wzrosnąć do niebezpiecznego poziomu. Może to powodować rozszerzanie się i kurczenie materiałów w złączu, co prowadzi do naprężeń mechanicznych i potencjalnego uszkodzenia.

Na przykład plastikowa obudowa złącza może odkształcać się pod wpływem wysokich temperatur. To odkształcenie może mieć wpływ na wyrównanie styków i ogólne dopasowanie złącza. W skrajnych przypadkach plastik może się stopić, odsłaniając wewnętrzne elementy i powodując całkowitą awarię złącza.

Cykle termiczne, czyli powtarzające się nagrzewanie i chłodzenie złącza, mogą również powodować zmęczenie materiałów. Z biegiem czasu to zmęczenie może prowadzić do pęknięć i złamań złącza, zmniejszając jego niezawodność i żywotność.

Wpływ na różne typy obciążeń złączy

Awarie spowodowane nadmiernymi obciążeniami mogą się różnić w zależności od rodzaju obciążenia złącza. Przyjrzyjmy się niektórym konkretnym typom obciążeń złączy i ich wpływowi:

Obciążenia RF 3,5 mm

Obciążenia RF 3,5 mm są powszechnie stosowane w zastosowaniach wykorzystujących częstotliwość radiową. Złącza te są przeznaczone do obsługi sygnałów o wysokiej częstotliwości z niskimi stratami. Nadmierne obciążenia w przypadku obciążeń RF 3,5 mm mogą prowadzić do znacznej degradacji sygnału. Sygnały o wysokiej częstotliwości są bardziej wrażliwe na zmiany impedancji i tłumienia. Gdy obciążenie jest zbyt duże, dopasowanie impedancji złącza może zostać zakłócone, co prowadzi do odbić i utraty sygnału. Może to mieć wpływ na działanie całego systemu RF, na przykład urządzeń komunikacji bezprzewodowej lub systemów radarowych.

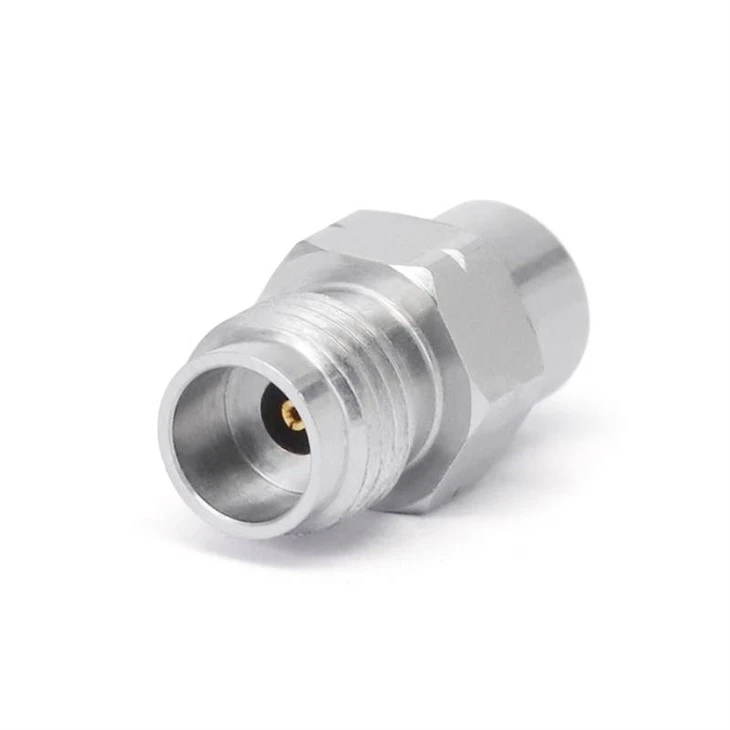

Obciążenia RF 2,4 mm

Obciążenia RF 2,4 mm są często używane w zastosowaniach RF o wysokiej wydajności, takich jak sprzęt testowy i pomiarowy. Złącza te są przeznaczone do pracy przy bardzo wysokich częstotliwościach. Nadmierne obciążenia mogą powodować poważne problemy elektryczne i termiczne w przypadku obciążeń RF 2,4 mm. Niewielki rozmiar tych złączy sprawia, że ​​są one bardziej podatne na przegrzanie, ponieważ powierzchnia odprowadzania ciepła jest ograniczona. Przegrzanie może prowadzić do zmian właściwości elektrycznych złącza, takich jak zwiększone straty i zmniejszona zdolność przenoszenia mocy.

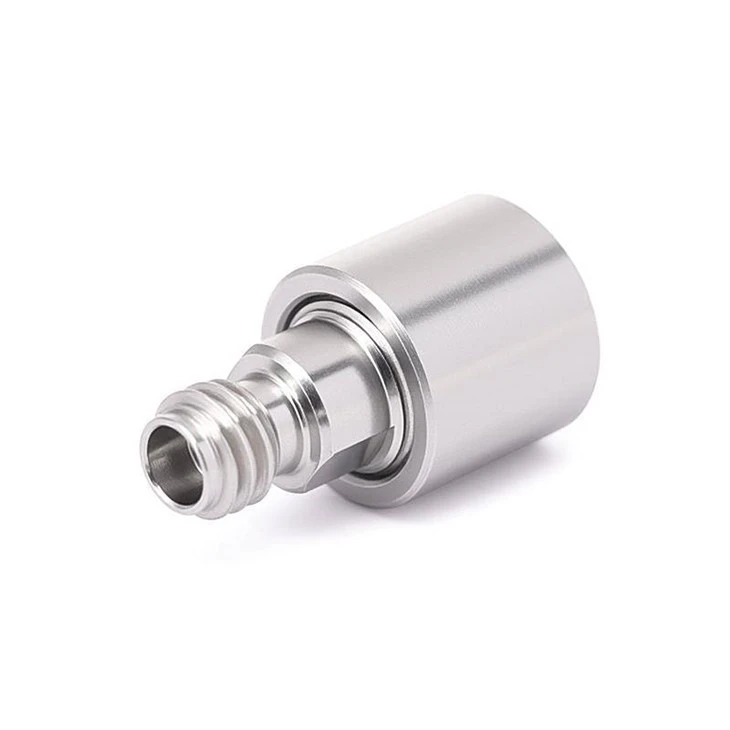

Obciążenia RF 1,0 mm

Obciążenia RF 1,0 mm są stosowane w zastosowaniach o ultrawysokiej częstotliwości, takich jak systemy komunikacji na falach milimetrowych. Złącza te są niezwykle wrażliwe na nadmierne obciążenia. Sygnały o wysokiej częstotliwości w zastosowaniach fal milimetrowych wymagają precyzyjnego dopasowania impedancji i niskich strat. Wszelkie odchylenia od optymalnych warunków obciążenia mogą skutkować znaczną degradacją sygnału, czyniąc system zawodnym.

Zapobieganie awariom spowodowanym nadmiernym obciążeniem złączy

Jako dostawca obciążeń złączowych rozumiem znaczenie zapobiegania tym awariom. Oto kilka strategii pozwalających uniknąć nadmiernego obciążenia złączy:

• Właściwy rozmiar: Wybierz złącza przystosowane do przewidywanych obciążeń elektrycznych, mechanicznych i termicznych. Przy wyborze złącza należy wziąć pod uwagę maksymalne wymagania dotyczące prądu, napięcia i mocy aplikacji.
• Prawidłowa instalacja: Upewnij się, że złącza są prawidłowo zainstalowane. Postępuj dokładnie zgodnie z instrukcjami producenta dotyczącymi montażu, aby uniknąć naprężeń mechanicznych i zapewnić prawidłowe ustawienie.
• Regularna konserwacja: Przeprowadzaj regularne kontrole i konserwację złączy. Sprawdź pod kątem oznak zużycia, uszkodzeń i przegrzania. Regularnie czyść złącza, aby usunąć kurz i zanieczyszczenia.
• Zarządzanie ciepłem: Wdrożenie skutecznych rozwiązań w zakresie zarządzania temperaturą, takich jak radiatory lub wentylatory chłodzące, aby mieć pewność, że złącza działają w zalecanym zakresie temperatur.

Wniosek

Nadmierne obciążenie złączy może powodować szeroki zakres awarii, w tym awarie elektryczne, mechaniczne i termiczne. Awarie te mogą mieć znaczący wpływ na wydajność i niezawodność systemów elektrycznych i elektronicznych. Jako dostawca obciążeń złączowych jestem zaangażowany w dostarczanie produktów wysokiej jakości i pomaganie naszym klientom w zapobieganiu takim awariom.

Jeśli potrzebujesz niezawodnych obciążeń złączy lub masz jakiekolwiek pytania dotyczące zapobiegania awariom związanym z obciążeniem złączy, zachęcam do skontaktowania się z nami w celu omówienia zakupów. Posiadamy zespół ekspertów, który może pomóc w wyborze odpowiednich złączy do konkretnego zastosowania i zapewnić niezbędne wsparcie, aby zapewnić długoterminową niezawodność Twoich systemów.

Referencje

• „Złącza w elektronice” Johna Doe, opublikowane przez ABC Publishing
• „Podręcznik złącza RF” autorstwa Jane Smith, opublikowany przez XYZ Press
• Standardy i wytyczne branżowe dotyczące projektowania i wydajności złączy.
