Jakie są zalety i wady wzmacniaczy RF klasy A?

Hej tam! Jako dostawca wzmacniaczy RF mam do czynienia z tymi fajnymi urządzeniami już od dłuższego czasu. Dziś zagłębię się w świat wzmacniaczy RF klasy A i opowiem o ich zaletach i wadach.

Zacznijmy od dobrych rzeczy – zalet wzmacniaczy RF klasy A. Po pierwsze, oferują doskonałą liniowość. Liniowość ma duże znaczenie we wzmacniaczach RF, ponieważ oznacza, że ​​sygnał wyjściowy jest dokładną reprodukcją sygnału wejściowego. Innymi słowy, zniekształceń jest bardzo mało. Jest to niezwykle ważne w zastosowaniach, w których wierność sygnału ma kluczowe znaczenie, np. w wysokiej klasy systemach audio lub niektórych typach systemów komunikacyjnych. Na przykład, jeśli próbujesz przesłać złożony sygnał radiowy o wielu różnych częstotliwościach, wzmacniacz klasy A zadba o to, aby wszystkie te częstotliwości wyszły na drugi koniec bez pomieszania.

Kolejną wspaniałą cechą wzmacniaczy RF klasy A jest ich niski poziom zniekształceń harmonicznych. Harmoniczne to niepożądane częstotliwości będące wielokrotnością pierwotnej częstotliwości sygnału. Jeśli występuje dużo zniekształceń harmonicznych, może to powodować zakłócenia z innymi sygnałami w tym samym zakresie częstotliwości. Wzmacniacze klasy A ograniczają te harmoniczne do minimum, co jest ogromną zaletą w zatłoczonych środowiskach RF.

Wzmacniacze klasy A mają również stosunkowo prostą konstrukcję. W porównaniu do niektórych innych klas wzmacniaczy RF, są one łatwiejsze do zrozumienia i zbudowania. Ta prostota może przełożyć się na niższe koszty rozwoju i krótsze cykle projektowania. Jeśli jesteś producentem na małą skalę lub hobbystą, może to być prawdziwa zaleta. Nie musisz być naukowcem zajmującym się rakietami, aby uruchomić wzmacniacz klasy A.

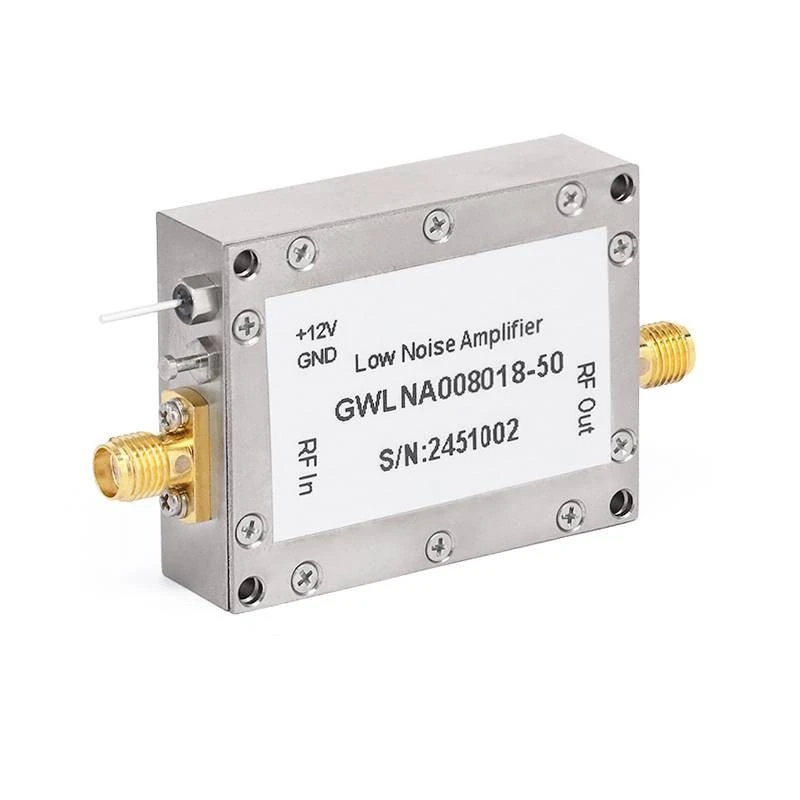

Porozmawiajmy teraz o odpowiedzi częstotliwościowej. Wzmacniacze RF klasy A mają zazwyczaj szerokie i płaskie pasmo przenoszenia. Oznacza to, że mogą wzmacniać sygnały w szerokim zakresie częstotliwości bez znaczącej utraty wzmocnienia. Niezależnie od tego, czy pracujesz z sygnałami RF o niskiej, czy wysokiej częstotliwości, wzmacniacz klasy A poradzi sobie z nimi całkiem dobrze. Na przykład naszWzmacniacze o niskim poziomie szumów 18 GHzzostały zaprojektowane tak, aby wykorzystać możliwości szerokiego pasma przenoszenia wzmacniaczy klasy A, aby zapewnić doskonałą wydajność w zakresie 18 GHz.

Jednakże, jak każda technologia, wzmacniacze RF klasy A to nie tylko promienie słoneczne i tęcze. Istnieje kilka istotnych wad, o których musisz wiedzieć.

Jedną z największych wad jest ich niska wydajność. Wzmacniacze klasy A są znane z tego, że są energochłonne. Działają z aktywnym urządzeniem (zwykle tranzystorem), które cały czas przewodzi, nawet gdy nie ma sygnału wejściowego. To stałe przewodzenie oznacza, że ​​duża część energii jest marnowana w postaci ciepła. W rzeczywistości we wzmacniaczu klasy A maksymalna teoretyczna sprawność wynosi tylko 50%, ale w rzeczywistych zastosowaniach często jest znacznie niższa, czasami około 20–30%. Jest to poważny problem w urządzeniach zasilanych bateryjnie lub w zastosowaniach, w których zużycie energii jest czynnikiem krytycznym. Na przykład, jeśli budujesz przenośne urządzenie RF, wysoki pobór mocy wzmacniacza klasy A może szybko rozładować baterię, skracając czas pracy urządzenia.

Ciepło generowane przez wzmacniacze klasy A to nie tylko kwestia zużycia energii; jest to również kwestia niezawodności. Nadmierne ciepło może z czasem spowodować degradację elementów wzmacniacza, co prowadzi do krótszej żywotności i częstszych awarii. Aby utrzymać niską temperaturę wzmacniacza, należy zainwestować w dobre rozwiązania pochłaniające ciepło, co zwiększa ogólny koszt i złożoność systemu.

Kolejną wadą jest ograniczona moc wyjściowa. Wzmacniacze klasy A nie nadają się dobrze do zastosowań wymagających dużej mocy. Ze względu na ich niską sprawność i problemy z odprowadzaniem ciepła, trudno jest zmusić wzmacniacz klasy A do dostarczenia dużej mocy. Jeśli chcesz wzmocnić sygnał do bardzo wysokiego poziomu mocy, być może będziesz musiał przyjrzeć się wzmacniaczom innych klas, takim jak klasa B lub klasa C.

Pod względem kosztów, choć konstrukcja wzmacniaczy klasy A jest stosunkowo prosta, całkowity koszt może nadal być wysoki. Zapotrzebowanie na wysokiej jakości komponenty zapewniające dobrą liniowość i niskie zniekształcenia, w połączeniu z kosztem rozwiązań pochłaniających ciepło, może się sumować. Może to sprawić, że wzmacniacze klasy A będą mniej atrakcyjne w zastosowaniach wrażliwych na koszty.

Porozmawiajmy także o rozmiarze. Ze względu na wymagania dotyczące odprowadzania ciepła i potrzebę stosowania większych zasilaczy do obsługi dużego zużycia energii, wzmacniacze klasy A są zwykle większe niż inne typy wzmacniaczy. Może to stanowić problem w zastosowaniach, w których przestrzeń jest ograniczona, na przykład w niektórych typach urządzeń mobilnych lub kompaktowych systemach RF.

Nawet pomimo tych wad nadal istnieje wiele sytuacji, w których wzmacniacze RF klasy A świecą. Na przykład w zastosowaniach, w których jakość sygnału jest najwyższym priorytetem, jak w niektórych urządzeniach do badań naukowych lub w wysokiej klasy systemach audio, zalety liniowości i niskiego poziomu zniekształceń przeważają nad wadami związanymi z niską wydajnością i wysokimi kosztami.

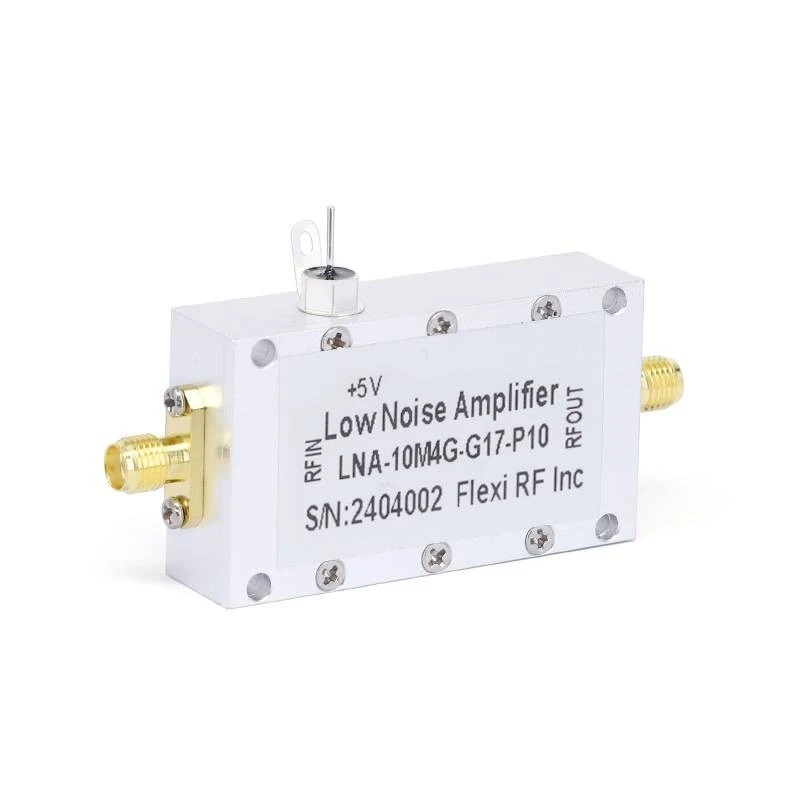

Jeśli interesują Cię nasze wzmacniacze RF, mamy również w ofercieWzmacniacze o niskim poziomie szumów 90 GHzIWzmacniacze o niskim poziomie szumów 170 GHz. Produkty te zostały zaprojektowane tak, aby spełniać specyficzne potrzeby zastosowań wysokich częstotliwości, wykorzystując unikalne cechy wzmacniaczy klasy A, próbując jednocześnie złagodzić niektóre wady.

Tak więc, jeśli jesteś na rynku wzmacniaczy RF i rozważasz wzmacniacze klasy A, ważne jest, aby dokładnie rozważyć zalety i wady. Zastanów się nad konkretnymi wymaganiami aplikacji, takimi jak zużycie energii, jakość sygnału i koszt. Jeśli masz jakieś pytania lub chcesz bliżej omówić swoje potrzeby, nie wahaj się z nami skontaktować. Jesteśmy tutaj, aby pomóc Ci znaleźć najlepsze rozwiązanie wzmacniacza RF dla Twojego projektu. Niezależnie od tego, czy jesteś producentem na dużą skalę, czy małym hobbystą, posiadamy wiedzę i produkty, które zaspokoją Twoje potrzeby. Rozpocznijmy rozmowę i zobaczmy, jak możemy współpracować, aby uzyskać odpowiedni wzmacniacz RF dla Twojej sytuacji.

Referencje

• „Projekt wzmacniacza RF” autorstwa Chrisa Bowicka
• „Inżynieria mikrofalowa” Davida M. Pozara
