Jak rozwiązywać problemy z obciążeniami RF?

Rozwiązywanie problemów z obciążeniami RF może przyprawić o ból głowy, ale przy odpowiedniej wiedzy może być to wykonalne zadanie. Jako dostawca ładunków RF widziałem sporo problemów i przez lata nauczyłem się kilku sztuczek. Przyjrzyjmy się, jak skutecznie rozwiązywać problemy z obciążeniami RF.

Zrozumienie podstaw obciążeń RF

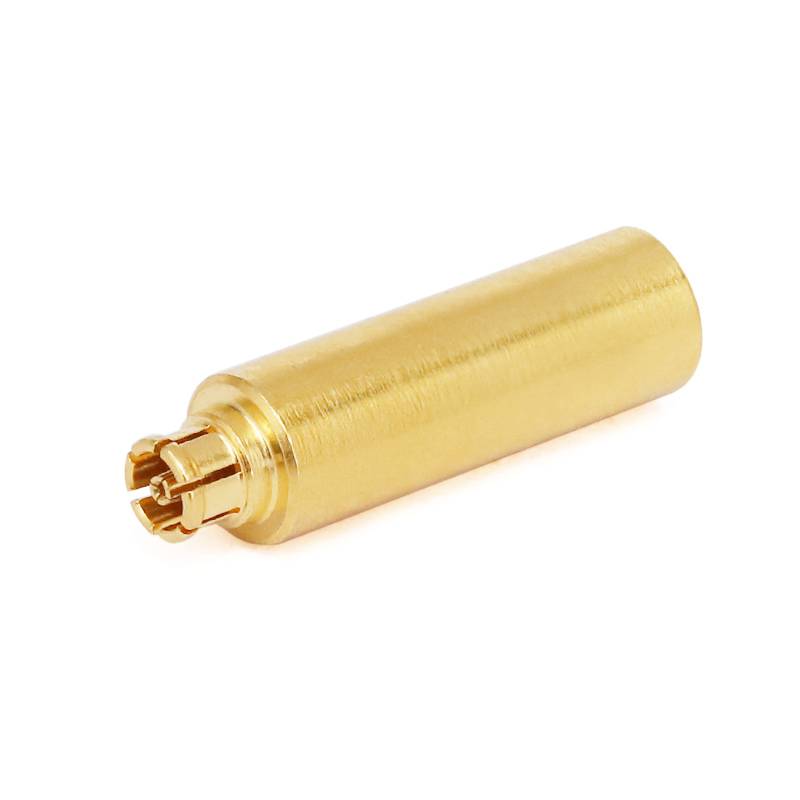

Po pierwsze, czym są obciążenia RF? Obciążenia RF to urządzenia, które pochłaniają energię RF i rozpraszają ją w postaci ciepła. Są używane w różnych zastosowaniach, takich jak testowanie nadajników, odbiorników i innego sprzętu RF. Istnieją różne typy obciążeń RF, npObciążenia RF G3PO,Obciążenia RF SMA, IŁaduje GPO RF. Każdy typ ma swoje własne specyfikacje i cechy, które mogą mieć wpływ na ich działanie i rodzaj problemów, jakie mogą napotkać.

Kontrola wizualna

Pierwszym krokiem w rozwiązywaniu problemów z obciążeniem RF jest kontrola wizualna. Przyjrzyj się dobrze samemu obciążeniu. Sprawdź, czy nie ma żadnych uszkodzeń fizycznych, takich jak pęknięcia, wgniecenia lub luźne połączenia. Uszkodzone obciążenie RF może powodować różnego rodzaju problemy, takie jak słabe dopasowanie impedancji lub nawet całkowita awaria.

Spójrz na złącza. Czy są czyste i wolne od korozji? Skorodowane złącza mogą prowadzić do utraty sygnału i niedokładnych pomiarów. Jeśli zauważysz korozję, możesz spróbować wyczyścić złącza odpowiednim środkiem do czyszczenia styków. Podczas stosowania jakichkolwiek środków czyszczących należy postępować zgodnie z instrukcjami producenta.

Sprawdź także kabel podłączony do obciążenia RF. Poszukaj jakichkolwiek oznak zużycia, takich jak postrzępione przewody lub uszkodzona izolacja. Wadliwy kabel może wprowadzić do systemu szumy i zakłócenia, utrudniając uzyskanie dokładnych odczytów.

Testowanie impedancji

Jednym z najważniejszych aspektów obciążenia RF jest jego impedancja. Impedancja jest miarą odporności obciążenia na przepływ energii RF. Większość obciążeń RF ma określoną impedancję, zwykle 50 omów. Jeśli impedancja obciążenia jest wyłączona, może to powodować odbicia i fale stojące, które mogą mieć wpływ na działanie systemu RF.

Aby przetestować impedancję obciążenia RF, będziesz potrzebować analizatora impedancji lub analizatora sieci. Są to wyspecjalizowane urządzenia, które mogą mierzyć impedancję urządzenia w pewnym zakresie częstotliwości. Podłącz analizator do obciążenia RF i postępuj zgodnie z instrukcjami, aby wykonać pomiar.

Jeżeli zmierzona impedancja znacznie różni się od wartości określonej, może to oznaczać problem z obciążeniem. Może to być spowodowane wadą produkcyjną, uszkodzeniem fizycznym lub problemem ze złączami. W niektórych przypadkach może być możliwe dostosowanie obciążenia w celu skorygowania impedancji, ale w innych przypadkach może być konieczna wymiana obciążenia.

Obsługa mocy

Innym ważnym czynnikiem, który należy wziąć pod uwagę, jest zdolność przenoszenia mocy obciążenia RF. Każde obciążenie RF ma maksymalną moc znamionową, która wskazuje maksymalną ilość mocy RF, jaką może bezpiecznie rozproszyć. Jeśli spróbujesz uruchomić obciążenie na poziomie mocy wyższym niż jego wartość znamionowa, może się ono przegrzać i ulec awarii.

Aby sprawdzić, czy problemem jest obsługa mocy, należy znać poziom mocy sygnału RF podawanego do obciążenia. Do pomiaru mocy możesz użyć miernika mocy. Porównaj zmierzoną moc z maksymalną mocą znamionową obciążenia RF.

Jeśli poziom mocy jest bliski lub przekracza wartość znamionową, należy podjąć działania. Można albo zmniejszyć moc sygnału RF, albo zastosować obciążenie o wyższej mocy znamionowej. Przegrzanie może nie tylko uszkodzić ładunek, ale także stanowić zagrożenie dla bezpieczeństwa, dlatego ważne jest, aby rozwiązać ten problem tak szybko, jak to możliwe.

Odpowiedź częstotliwościowa

Obciążenia RF są zaprojektowane do pracy w określonym zakresie częstotliwości. Jeśli używasz obciążenia poza określonym zakresem częstotliwości, może ono nie działać zgodnie z oczekiwaniami. Odpowiedź częstotliwościowa obciążenia RF opisuje, jak jego wydajność zmienia się wraz z częstotliwością.

Aby przetestować odpowiedź częstotliwościową, możesz użyć analizatora widma lub analizatora sieci. Narzędzia te mogą mierzyć amplitudę i fazę sygnału RF przy różnych częstotliwościach. Przedstaw wyniki na wykresie, aby zobaczyć, jak obciążenie zachowuje się w całym zakresie częstotliwości.

Jeśli charakterystyka częstotliwościowa nie jest płaska lub występują znaczne wahania, może to wskazywać na problem z obciążeniem. Może to być spowodowane wadą konstrukcyjną, wadą produkcyjną lub zakłóceniami ze strony innych komponentów systemu. W niektórych przypadkach można skompensować problemy z charakterystyką częstotliwościową, stosując dodatkowe techniki filtrowania lub wyrównywania.

Integralność sygnału

Podczas rozwiązywania problemów z obciążeniami RF ważne jest również wzięcie pod uwagę integralności sygnału. Dobre obciążenie RF nie powinno wprowadzać do sygnału żadnych znaczących zniekształceń ani szumów. Aby sprawdzić integralność sygnału, można użyć generatora sygnału i oscyloskopu.

Wygeneruj znany sygnał RF i zastosuj go do obciążenia RF. Następnie użyj oscyloskopu do pomiaru sygnału wyjściowego. Porównaj sygnał wyjściowy z sygnałem wejściowym. Poszukaj jakichkolwiek oznak zniekształceń, takich jak zmiany amplitudy, fazy lub kształtu fali.

Jeśli zauważysz jakiekolwiek znaczące zniekształcenia, może to być spowodowane problemem z obciążeniem RF. Może to być spowodowane nieliniowością obciążenia, złym dopasowaniem impedancji lub zakłóceniami z innych źródeł. Może być konieczne dalsze zbadanie przyczyny zniekształcenia i podjęcie odpowiednich działań.

Testowanie temperatury

Temperatura może mieć znaczący wpływ na wydajność obciążenia RF. Ponieważ obciążenie rozprasza energię RF w postaci ciepła, jego temperatura może wzrosnąć. Jeśli temperatura stanie się zbyt wysoka, może to wpłynąć na impedancję, obsługę mocy i charakterystykę częstotliwościową obciążenia.

Aby przetestować temperaturę obciążenia RF, można użyć termometru na podczerwień lub termopary. Zmierz temperaturę obciążenia podczas jego pracy. Porównaj zmierzoną temperaturę z maksymalną temperaturą roboczą podaną przez producenta.

Jeśli temperatura zbliża się lub przekracza maksymalny limit, należy poprawić chłodzenie ładunku. Do odprowadzania ciepła można użyć radiatora lub wentylatora chłodzącego. W niektórych przypadkach może być konieczne zmniejszenie mocy sygnału RF, aby zapobiec przegrzaniu.

Kalibrowanie

Regularna kalibracja jest niezbędna do utrzymania dokładności obciążenia RF. Z biegiem czasu wydajność obciążenia RF może się zmieniać ze względu na czynniki takie jak starzenie się, zmiany temperatury i warunki środowiskowe. Kalibracja zapewnia, że ​​obciążenie nadal działa w ramach określonej tolerancji.

Większość obciążeń RF wymaga okresowej kalibracji, zwykle raz w roku lub zgodnie z zaleceniami producenta. Aby skalibrować obciążenie RF, należy wysłać je do laboratorium kalibracyjnego. Laboratorium za pomocą specjalistycznego sprzętu dokona pomiaru wydajności obciążenia i w razie potrzeby dokona jego regulacji, aby przywrócić je do określonej tolerancji.

Wniosek

Rozwiązywanie problemów z obciążeniami RF może być złożonym procesem, ale wykonując poniższe kroki, można zidentyfikować i rozwiązać wiele typowych problemów. Pamiętaj, aby rozpocząć od oględzin wizualnych, a następnie przejść do testowania impedancji, obsługi mocy, charakterystyki częstotliwościowej, integralności sygnału i temperatury. Regularna kalibracja jest również ważna dla zapewnienia dokładności obciążenia.

Jeśli nadal masz problemy z rozwiązywaniem problemów z obciążeniem RF lub potrzebujesz nowego obciążenia RF do swojej aplikacji, nie wahaj się z nami skontaktować. Jako dostawca obciążeń RF posiadamy szeroką gamę wysokiej jakości obciążeń RF, w tymObciążenia RF G3PO,Obciążenia RF SMA, IŁaduje GPO RF. Pomożemy Ci znaleźć odpowiednie obciążenie dla Twoich potrzeb i zapewnimy wsparcie, którego potrzebujesz, aby Twój system RF działał sprawnie. Skontaktuj się z nami już dziś, aby omówić swoje wymagania i rozpocząć proces zakupowy.
