Jak przetestować wydajność krążek RF?

Testowanie wydajności krążek RF jest kluczowym krokiem w zapewnieniu ich jakości i niezawodności, szczególnie dla dostawcy takiego jak my. Krągi RF są pasywnymi trzema lub czterema urządzeniami portowymi, które pozwalają płynąć sygnałom RF w określonym kierunku, zwykle w sposób cykliczny. Na tym blogu zbadamy różne metody i względy testowania wydajności krążek RF.

Zrozumienie podstaw krążek RF

Zanim zagłębia się w metody testowania, ważne jest, aby jasno zrozumieć, czym są krążenia RF i jak działają. Krągi RF są zaprojektowane do izolowania różnych części systemu RF, zapobiegającym odbiciom i zapewnianiu wydajnego przepływu sygnału. Są one powszechnie stosowane w aplikacjach takich jak systemy radarowe, sieci komunikacyjne bezprzewodowe i sprzęt testowy mikrofalowej.

Podstawowa zasada cyrkulatora RF opiera się na interakcji między polem magnetycznym a sygnałem RF. Gdy sygnał RF wchodzi do jednego portu cyrkulatora, jest on skierowany do następnego portu w predefiniowanej sekwencji. Ta właściwość sprawia, że krążki są przydatne do oddzielania ścieżek nadawania i odbierania w systemach RF.

Kluczowe parametry wydajności

Istnieje kilka kluczowych parametrów wydajności, które należy przetestować podczas oceny cyrkulatora RF. Parametry te obejmują utratę wstawiania, izolację, utratę powrotu i przesunięcie fazowe.

1. Utrata wstawiania
   Utrata wstawiania to ilość mocy utraconej, gdy sygnał RF przechodzi przez cyrkulator. Zazwyczaj jest mierzony w decybelach (dB). Niska utrata wstawiania jest pożądana, ponieważ wskazuje, że cyrkulator jest wydajny w transmisji sygnału RF. Aby zmierzyć stratę wstawienia, do wysyłania znanego sygnału RF do jednego portu cyrkulatora używany jest generator sygnału, a do pomiaru mocy w porcie wyjściowym używany jest miernik mocy. Różnica między mocą wejściową a mocą wyjściową jest utrata wstawienia.

2. Izolacja
   Izolacja jest miarą tego, jak dobrze cyrkulator oddziela sygnały między różnymi portem. Jest również mierzony w db. Wysoka izolacja jest ważna, aby zapobiec zakłóceniu różnych części systemu RF. Aby zmierzyć izolację, do jednego portu nakłada się sygnał, a moc w nie sąsiednim porcie jest mierzona. Stosunek mocy wejściowej do zasilania w nie sąsiednim porcie daje wartość izolacji.

3. Strata powrotu
   Utrata zwrotu jest miarą ilości mocy, która jest odbijana z tyłu z cyrkulatora. Wskazuje to, jak dobrze cyrkulator jest dopasowywany do impedancji podłączonego systemu RF. Wysoka utrata powrotu jest pożądana, ponieważ oznacza to, że odzwierciedla się mniej mocy. Utratę powrotną można zmierzyć za pomocą analizatora sieci, który wysyła zamiatany sygnał RF do cyrkulatora i mierzy odbity sygnał.

4. Przesunięcie fazowe
   Przesunięcie fazowe to zmiana fazy sygnału RF, która przechodzi przez cyrkulator. Ważne jest to, że faza sygnału musi być kontrolowana, na przykład w antenach fazowych - macierzy. Przesunięcie fazowe można zmierzyć za pomocą analizatora sieci wektorowej, który może mierzyć zarówno wielkość, jak i fazę sygnału RF.



Sprzęt do testowania

Aby przetestować wydajność krążek RF, wymagane jest kilka rodzajów sprzętu. Należą do nich generatory sygnałów, mierniki mocy, analizy sieciowe i analizy widma.

1. Generatory sygnałów
   Generatory sygnałów są używane do generowania sygnałów RF o określonych częstotliwościach, amplitudach i formatach modulacji. Są one niezbędne do przetestowania utraty wstawiania i izolacji krążek RF. Dobry generator sygnału powinien mieć szeroki zakres częstotliwości, wysoką stabilność mocy wyjściowej i niską fazę.

2. Mierniki mocy
   Mierniki mocy są używane do pomiaru mocy sygnału RF. Są one używane w połączeniu z generatorami sygnałów do pomiaru utraty i izolacji wstawiania. Miernik mocy powinien mieć wysoką dokładność i szeroki zakres dynamiczny.

3. Analizy sieciowe
   Analizery sieciowe są najbardziej wszechstronnym sprzętem testowym dla krążek RF. Mogą mierzyć jednocześnie utratę, izolację, utratę powrotu i przesunięcie fazy. Analizator sieci wysyła przesuwany sygnał RF do cyrkulatora i mierzy przesyłane i odbijane sygnały przy różnych częstotliwościach. Może również wyświetlać wyniki w różnych formatach, takich jak wykresy Smitha i wykresy reakcji częstotliwości.

4. Analizatory spektrum
   Analizy widma są wykorzystywane do analizy widma częstotliwości sygnału RF. Można je wykorzystać do wykrywania wszelkich niechcianych sygnałów lub harmonicznych generowanych przez cyrkulator. Analizator widma może wyświetlać moc sygnału jako funkcję częstotliwości, umożliwiając łatwą identyfikację problemów związanych z częstotliwością.

Procedury testowe

Testowanie krążek RF zwykle obejmuje następujące kroki:

1. Początkowa konfiguracja
   Przed rozpoczęciem testowania urządzenie do testowania należy skalibrować, aby zapewnić dokładne pomiary. Cyrkulator powinien być odpowiednio podłączony do urządzeń testujących, a impedancję systemu powinna być dopasowana do impedancji cyrkulatora.

2. Pomiar utraty wstawiania
   Generator sygnału jest ustawiony na określoną częstotliwość i amplitudę, a sygnał jest wysyłany do jednego portu cyrkulatora. Miernik mocy służy do pomiaru mocy w porcie wyjściowym. Utrata wstawiania jest obliczana przez odjęcie mocy wyjściowej od mocy wejściowej. Ten pomiar powtarza się przy różnych częstotliwościach w celu uzyskania odpowiedzi częstotliwości utraty wstawienia.

3. Pomiar izolacji
   Sygnał jest nakładany do jednego portu cyrkulatora, a moc w porcie nie sąsiadującym mierzy się za pomocą miernika mocy. Izolacja jest obliczana jako stosunek mocy wejściowej do mocy w porcie bez sąsiadującego. Podobnie jak utrata wstawiania, izolacja mierzy się przy różnych częstotliwościach w celu uzyskania odpowiedzi częstotliwości izolacji.

4. Pomiar straty zwrotnej
   Analizator sieci służy do pomiaru straty powrotnej. Analizator sieciowy wysyła zamiatany sygnał RF do cyrkulatora i mierzy się sygnał odbity. Utrata powrotu jest wyświetlana w analizatorze sieci jako funkcja częstotliwości.

5. Pomiar przesunięcia fazowego
   Do pomiaru przesunięcia fazowego analizatora sieci wektorów. Analizator sieci wektorowej mierzy zarówno wielkość, jak i fazę sygnału RF podczas przechodzenia przez cyrkulator. Przesunięcie fazowe jest obliczane jako różnica fazy między sygnałami wejściowymi i wyjściowymi.

Rozważania dotyczące testowania

Podczas testowania krążek RF istnieje kilka rozważań, które należy wziąć pod uwagę.

1. Warunki środowiskowe
   Na wydajność krążek RF mogą mieć wpływ warunki środowiskowe, takie jak temperatura, wilgotność i wibracje. Dlatego testy należy przeprowadzić w kontrolowanych warunkach środowiskowych, aby zapewnić dokładne i powtarzalne wyniki.

2. Straty kablowe
   Kable używane do podłączenia cyrkulatora z urządzeniami testującymi mogą wprowadzać straty i przesunięcia fazowe. Straty te należy wziąć pod uwagę przy obliczaniu parametrów wydajności cyrkulatora. Zaleca się stosowanie kabli wysokiej jakości o niskich stratach i stabilnych charakterystykach fazowych.

3. Testowanie zakresu częstotliwości
   Zakres częstotliwości testowania powinien obejmować cały zakres częstotliwości roboczej cyrkulatora. Zapewnia to, że cyrkulator dobrze sobie radzi z zamierzonym widmem częstotliwości.

Wniosek

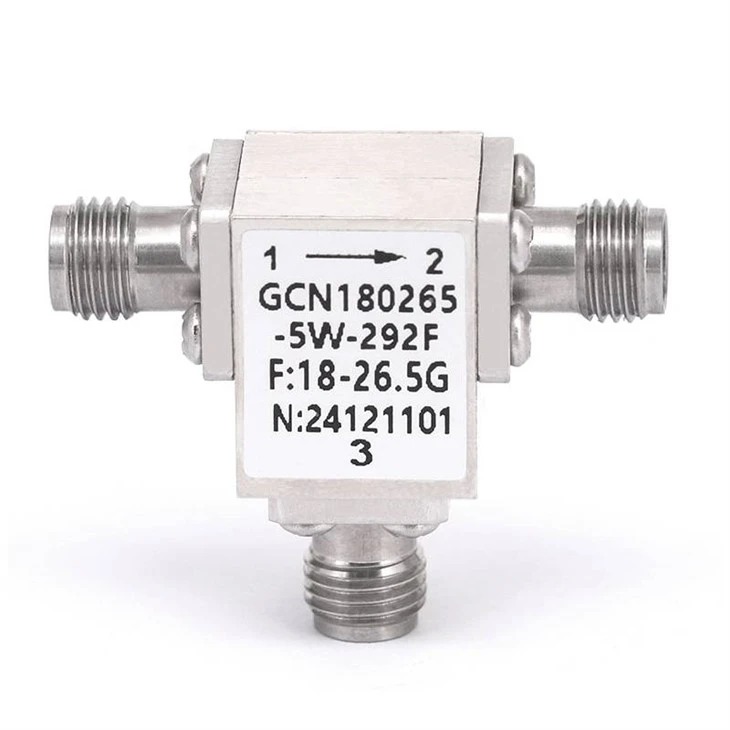

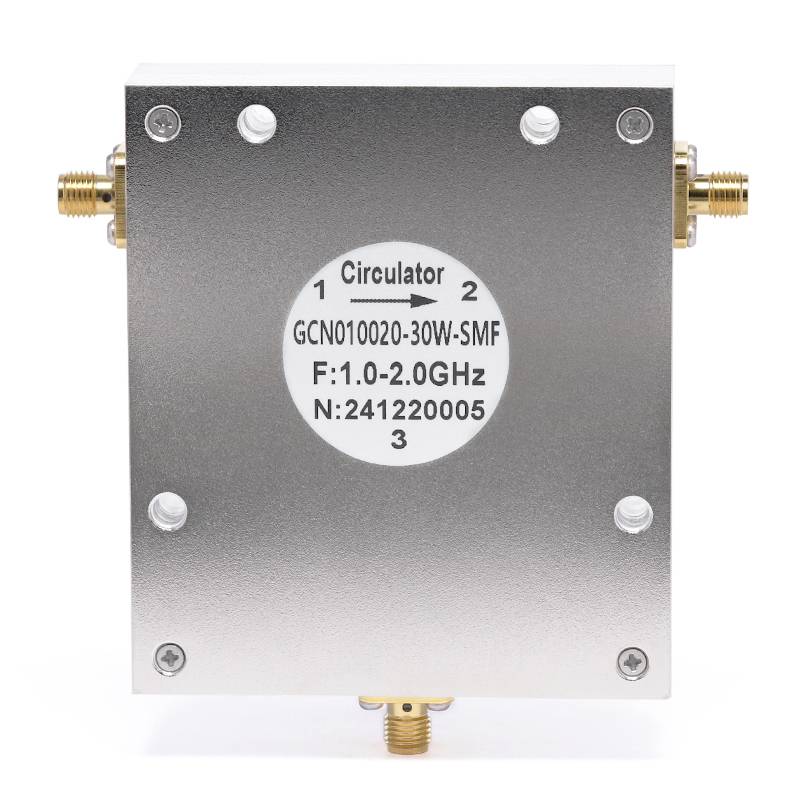

Testowanie wydajności krążek RF jest złożonym, ale niezbędnym procesem zapewniającym ich jakość i niezawodność. Mierząc kluczowe parametry wydajności, takie jak utrata wstawiania, izolacja, utrata powrotu i przesunięcie fazowe, możemy zapewnić, że naszKrążki koncentryczne RFspełniać najwyższe standardy. W naszej firmie jesteśmy zaangażowani w zapewnianie wysokiej jakości krążek RF, które są dokładnie testowane w celu zapewnienia optymalnej wydajności.

Jeśli potrzebujesz krążek RF do swojego systemu RF, zapraszamy do skontaktowania się z nami w celu omówienia zamówień. Nasz zespół ekspertów jest gotowy pomóc Ci w wyborze odpowiednich krążeń do konkretnej aplikacji i odpowiedzi na wszelkie pytania.

Odniesienia

• Pozar, DM (2011). Inżynieria mikrofalowa. Wiley.
• Collin, RE (2001). Podstawy inżynierii mikrofalowej. Wiley.
