Jak dopasować impedancję wyjściową wzmacniacza RF?

Hej tam! Jako dostawca wzmacniaczy RF, ostatnio otrzymuję wiele pytań dotyczących dopasowania impedancji wyjściowej wzmacniacza RF. To kluczowy temat i cieszę się, że mogę podzielić się z Wami pewnymi spostrzeżeniami.

Na początek porozmawiajmy o tym, dlaczego dopasowanie impedancji jest tak ważną sprawą. W świecie wzmacniaczy RF dopasowanie impedancji jest jak znalezienie idealnego partnera do tańca. Gdy impedancja wyjściowa wzmacniacza odpowiada impedancji obciążenia (urządzenia, do którego jest podłączony), zapewnia to maksymalny transfer mocy. Oznacza to, że maksymalnie wykorzystujesz swój wzmacniacz i redukujesz odbicia sygnału. Odbicia sygnału mogą powodować różnego rodzaju bóle głowy, takie jak zmniejszona wydajność, zwiększony poziom hałasu, a nawet uszkodzenie wzmacniacza.

Jak więc dopasować impedancję wyjściową wzmacniacza RF? Cóż, istnieje kilka różnych metod, a ja przeprowadzę Cię przez niektóre z najpopularniejszych.

1. Korzystanie z pasującej sieci

Jednym z najpopularniejszych sposobów dopasowania impedancji jest użycie sieci dopasowującej. Sieć dopasowująca to obwód, którego zadaniem jest przekształcanie impedancji wzmacniacza w celu dopasowania jej do impedancji obciążenia. Istnieje kilka typów sieci dopasowujących, ale dwa z najbardziej powszechnych to sieć L i sieć Pi.

Sieć L to prosty i skuteczny sposób dopasowania impedancji. Składa się z dwóch elementów reaktywnych (cewek lub kondensatorów) ułożonych w kształcie litery L. Wartości tych komponentów są obliczane na podstawie impedancji wejściowych i wyjściowych, które próbujesz dopasować. Na przykład, jeśli wzmacniacz ma impedancję wyjściową 50 omów, a obciążenie ma impedancję 25 omów, sieć L można zaprojektować tak, aby przekształcała impedancję 50 omów na 25 omów.

Sieć Pi jest nieco bardziej złożona niż sieć L, ale oferuje większą elastyczność. Składa się z trzech reaktywnych składników ułożonych w kształt Pi. Sieć Pi może być używana do dopasowania szerszego zakresu impedancji, a także może zapewniać pewne możliwości filtrowania.

Projektując pasującą sieć, ważne jest użycie komponentów wysokiej jakości. Komponenty niskiej jakości mogą powodować straty i wpływać na wydajność sieci dopasowującej. Możesz znaleźć świetne komponenty RF od niezawodnych dostawców, które naprawdę mogą mieć wpływ na wydajność Twojego wzmacniacza.

2. Strojenie wzmacniacza

Innym sposobem dopasowania impedancji wyjściowej jest dostrojenie samego wzmacniacza. Niektóre wzmacniacze RF mają regulowane elementy, które umożliwiają precyzyjne dostrojenie impedancji wyjściowej. Może to być świetna opcja, jeśli chcesz dokonać niewielkiej regulacji impedancji, aby uzyskać lepsze dopasowanie.

Na przykład niektóre wzmacniacze mają regulowane ustawienia polaryzacji, które mogą wpływać na impedancję wyjściową. Dostosowując odchylenie, można zmienić punkt pracy wzmacniacza i potencjalnie poprawić dopasowanie impedancji. Jednakże ważne jest, aby zachować ostrożność podczas dostrajania wzmacniacza, ponieważ dokonanie nieprawidłowych regulacji może spowodować, że wzmacniacz będzie działał niezgodnie ze specyfikacjami i potencjalnie go uszkodzi.

3. Korzystanie z transformatora

Do dopasowania impedancji można również zastosować transformatory. Transformator działa poprzez zmianę poziomów napięcia i prądu pomiędzy dwoma obwodami, co może skutecznie zmienić impedancję. Na przykład transformator obniżający napięcie może zostać użyty do zmniejszenia impedancji wyjściowej wzmacniacza w celu dopasowania do obciążenia o niższej impedancji.

Transformatory mają pewne zalety w porównaniu z innymi metodami dopasowywania. Mogą zapewnić izolację pomiędzy wzmacniaczem a obciążeniem, co może być przydatne w niektórych zastosowaniach. Mają także szerokie pasmo, co oznacza, że ​​mogą dobrze pracować w szerokim zakresie częstotliwości. Transformatory mogą być jednak nieporęczne i drogie, szczególnie w zastosowaniach wymagających dużej mocy.

4. Wybór odpowiedniego wzmacniacza

Jednym z najprostszych sposobów zapewnienia dobrego dopasowania impedancji jest wybór wzmacniacza, który ma już impedancję wyjściową bliską impedancji obciążenia. W naszej firmie oferujemy szeroką gamę wzmacniaczy RF o różnych impedancjach wyjściowych, dostosowanych do różnych zastosowań.

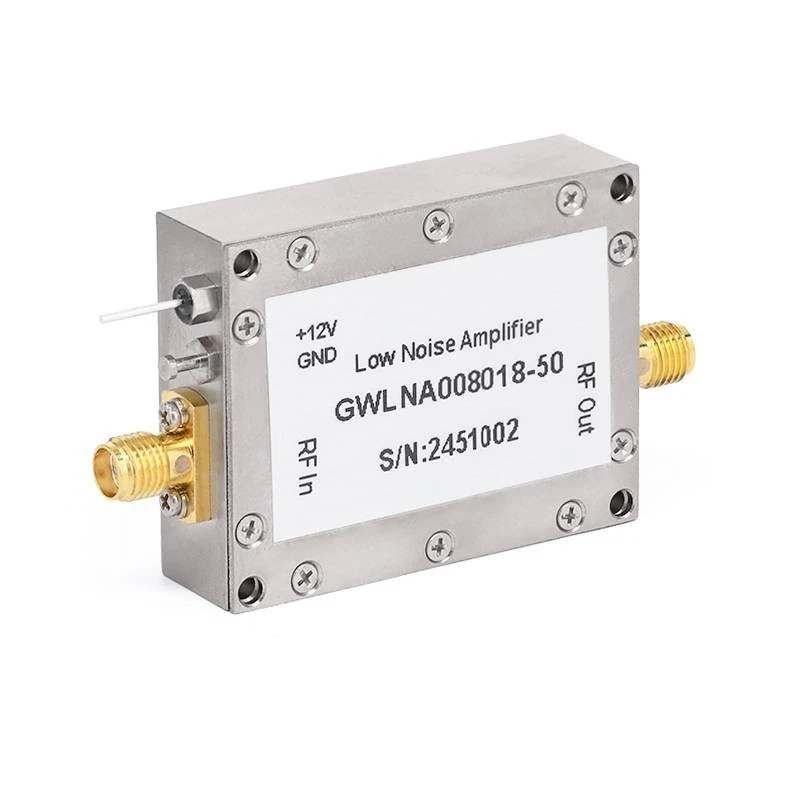

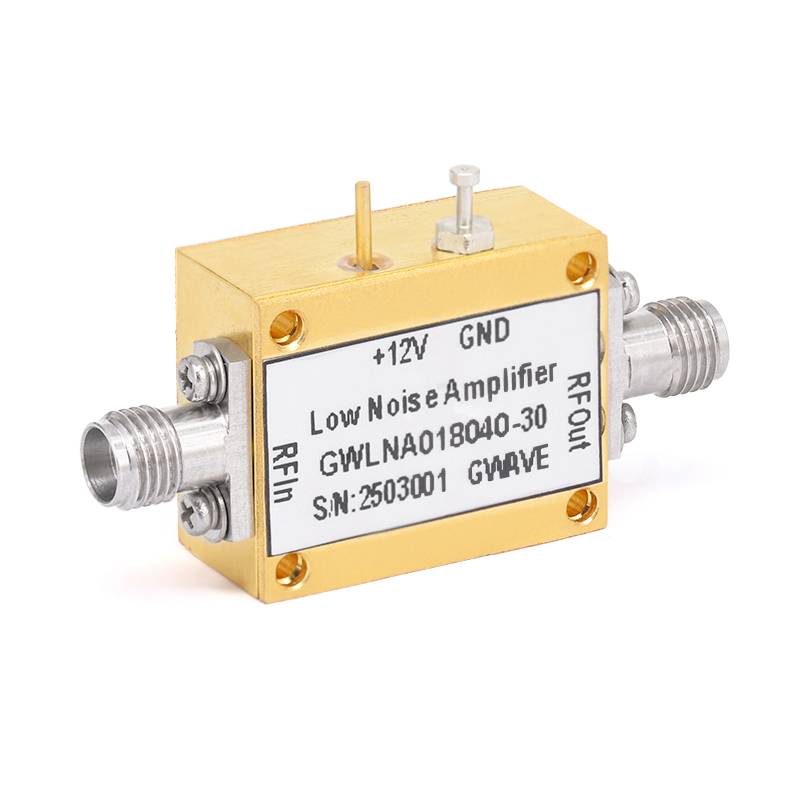

Na przykład, jeśli pracujesz nad projektem wymagającym niskoszumnego wzmacniacza o impedancji wyjściowej 50 omów, mamy kilka świetnych opcji. Sprawdź naszeWzmacniacze o niskim poziomie szumów 40 GHz,Wzmacniacze o niskim poziomie szumów 18 GHz, IWzmacniacze o niskim poziomie szumów 50 GHz. Wzmacniacze te zostały zaprojektowane tak, aby zapewnić doskonałą wydajność i są dostępne z różnymi impedancjami wyjściowymi, aby spełnić Twoje potrzeby.

Testowanie i weryfikacja

Po wdrożeniu metody dopasowania impedancji wyjściowej ważne jest przetestowanie i zweryfikowanie wyników. Do pomiaru impedancji i współczynnika odbicia wzmacniacza i obciążenia można użyć analizatora sieci. Współczynnik odbicia jest miarą tego, jaka część sygnału jest odbijana z powrotem od obciążenia. Niski współczynnik odbicia wskazuje na dobre dopasowanie impedancji.

Jeśli stwierdzisz, że dopasowanie impedancji nie jest tak dobre, jak byś sobie tego życzył, może być konieczne dokonanie pewnych zmian w ustawieniach dopasowanej sieci lub wzmacniacza. Uzyskanie idealnego dopasowania może wymagać trochę prób i błędów, ale warto podjąć wysiłek, aby zapewnić optymalną wydajność systemu RF.

Wniosek

Dopasowanie impedancji wyjściowej wzmacniacza RF jest ważnym krokiem w zapewnieniu wydajności i efektywności systemu RF. Niezależnie od tego, czy zdecydujesz się na użycie sieci dopasowującej, dostrojenie wzmacniacza, użycie transformatora, czy też wybór odpowiedniego wzmacniacza od początku, dostępnych jest kilka metod, które pomogą Ci osiągnąć dobre dopasowanie impedancji.

Jeśli nadal masz problemy z dopasowaniem impedancji lub szukasz odpowiedniego wzmacniacza RF do swojego projektu, nie wahaj się z nami skontaktować. Jesteśmy tutaj, aby pomóc Ci znaleźć najlepsze rozwiązania dla Twoich potrzeb RF. Niezależnie od tego, czy jesteś hobbystą pracującym nad małym projektem, czy profesjonalistą w branży, posiadamy wiedzę i produkty, które Cię wspierają. Skontaktuj się z nami, aby uzyskać więcej informacji i rozpocząć dyskusję na temat wymagań dotyczących wzmacniacza RF.

Referencje

• Pozar, DM (2011). Inżynieria mikrofalowa. Wiley’a.
• Collin, RE (2001). Podstawy inżynierii mikrofalowej. McGraw-Hill.
