Jak zapewnić stabilność wzmacniacza RF?

Hej, drodzy entuzjaści RF! Jako dostawca wzmacniaczy RF widziałem na własne oczy, jak ważne jest zapewnienie stabilności tym złym chłopcom. Na tym blogu podzielę się kilkoma wskazówkami, jak zapewnić stabilność wzmacniacza RF.

Zacznijmy od podstaw. Czym dokładnie jest stabilność wzmacniacza RF? Cóż, mówiąc prościej, stabilny wzmacniacz to taki, który nie oscyluje ani nie szaleje w normalnych warunkach pracy. Oscylacje mogą zepsuć sygnał, spowodować zakłócenia, a nawet uszkodzić sam wzmacniacz. Dlatego zdecydowanie chcielibyśmy tego uniknąć.

1. Właściwy dobór komponentów

Pierwszym krokiem w zapewnieniu stabilności wzmacniacza jest dobór odpowiednich komponentów. Obejmuje to tranzystory, rezystory, kondensatory i cewki indukcyjne. Każdy element odgrywa kluczową rolę w działaniu wzmacniacza, a użycie części niskiej jakości lub niedopasowanych może prowadzić do niestabilności.

W przypadku tranzystorów musimy przyjrzeć się parametrom takim jak wzmocnienie, współczynnik szumów i moc wyjściowa. Tranzystor o zbyt dużym wzmocnieniu może sprawić, że wzmacniacz będzie podatny na oscylacje. Z drugiej strony tranzystor o niskim wzmocnieniu może nie zapewnić wystarczającego wzmocnienia. Musimy także wziąć pod uwagę zakres częstotliwości tranzystora. Powinien być odpowiedni do częstotliwości pracy naszego wzmacniacza.

Rezystory, kondensatory i cewki indukcyjne służą do polaryzacji, sprzęgania i dopasowywania. Na przykład rezystory polaryzujące ustalają punkt pracy tranzystora w trybie DC. Jeśli te rezystory nie zostaną odpowiednio dobrane, tranzystor może nie działać w żądanym obszarze, co prowadzi do niestabilności. Do dopasowania impedancji służą kondensatory i cewki indukcyjne. Dobre dopasowanie impedancji pomiędzy wzmacniaczem a obciążeniem pomaga efektywnie przenosić moc i zmniejsza ryzyko odbić, które mogą powodować oscylacje.

2. Dopasowanie wejścia i wyjścia

Dopasowanie impedancji jest bardzo ważne dla stabilności wzmacniacza. Kiedy impedancje wejściowa i wyjściowa wzmacniacza są dopasowane odpowiednio do impedancji źródła i obciążenia, możemy zminimalizować odbicia. Odbicia mogą powodować fale stojące we wzmacniaczu, co może prowadzić do oscylacji.

Możemy zastosować różne techniki dopasowywania impedancji, takie jak użycie sieci dopasowujących. Sieci te mogą składać się z kondensatorów i cewek. Na przykład prostą sieć L można zastosować w celu dopasowania impedancji obciążenia do impedancji wyjściowej wzmacniacza. Istnieją również bardziej złożone sieci dopasowujące, takie jak sieć Pi i sieć T, które mogą zapewnić lepsze dopasowanie w szerszym zakresie częstotliwości.

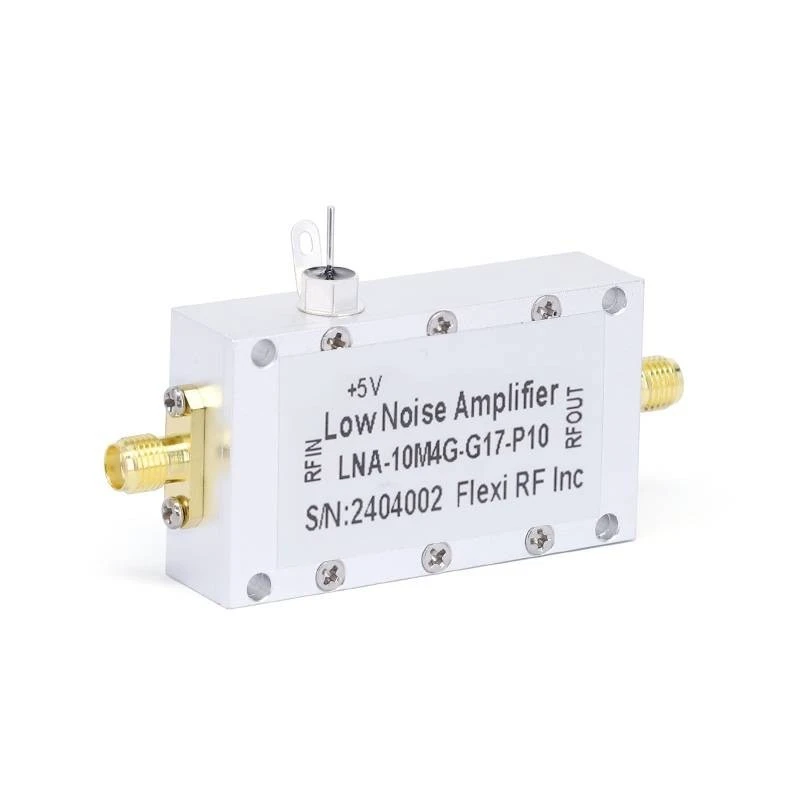

W naszej firmie oferujemy szeroką gamę wzmacniaczy RF z doskonałym dopasowaniem wejścia i wyjścia. Sprawdź naszeWzmacniacze o niskim poziomie szumów 220 GHz,Wzmacniacze o niskim poziomie szumów 90 GHz, IWzmacniacze o niskim poziomie szumów 18 GHz. Wzmacniacze te zaprojektowano z odpowiednimi sieciami dopasowującymi, aby zapewnić stabilną pracę.

3. Obwody polaryzujące

Odchylenie jest kolejnym kluczowym czynnikiem wpływającym na stabilność wzmacniacza. Obwód polaryzujący ustala punkt pracy tranzystora w trybie DC. Stabilny obwód polaryzujący zapewnia, że ​​tranzystor działa w obszarze liniowym, gdzie może zapewnić stałe wzmocnienie.

Istnieją różne typy obwodów polaryzacji, takie jak polaryzacja stała, polaryzacja własna i polaryzacja dzielnika napięcia. Napięcie – polaryzacja dzielnika jest jednym z najczęściej stosowanych obwodów polaryzacji, ponieważ zapewnia dobrą stabilność w szerokim zakresie warunków pracy. Wykorzystuje dwa rezystory do podziału napięcia zasilania i ustawienia napięcia bazowego tranzystora.

Projektując obwód polaryzujący, musimy wziąć pod uwagę takie czynniki, jak zmiany temperatury. Tranzystory są wrażliwe na temperaturę, a ich charakterystyka może zmieniać się wraz z temperaturą. Dobry obwód polaryzacji powinien być w stanie kompensować te zmiany temperatury i utrzymywać stabilny punkt pracy.

4. Układ PCB

Układ płytki drukowanej (PCB) może mieć duży wpływ na stabilność wzmacniacza. Źle zaprojektowany układ PCB może wprowadzić niepożądane pojemności i indukcyjności pasożytnicze, które mogą powodować oscylacje.

Projektując układ PCB, musimy zwrócić uwagę na następujące punkty:

• Rozmieszczenie komponentów: Umieść komponenty blisko siebie, aby zminimalizować długość łączących się ścieżek. Długie ścieżki mogą działać jak anteny i emitować energię elektromagnetyczną, co może powodować zakłócenia i niestabilność.
• Grunt: Niezbędny jest odpowiedni schemat uziemienia. Powinniśmy zastosować konfigurację uziemienia jednopunktowego lub uziemienia w kształcie gwiazdy, aby uniknąć pętli uziemienia. Pętle uziemiające mogą wprowadzać szum i powodować niestabilność wzmacniacza.
• Oddzielenie zasilania: Użyj kondensatorów odsprzęgających w pobliżu styków zasilania komponentów. Kondensatory te pomagają odfiltrować szumy o wysokiej częstotliwości z zasilacza i zapobiegają ich wpływowi na wydajność wzmacniacza.

5. Informacje zwrotne

Sprzężenie zwrotne można wykorzystać do poprawy stabilności wzmacniacza. Istnieją dwa rodzaje informacji zwrotnej: opinia pozytywna i informacja zwrotna negatywna. Dodatnie sprzężenie zwrotne może zwiększyć wzmocnienie wzmacniacza, ale może również spowodować, że wzmacniacz będzie niestabilny. Z drugiej strony ujemne sprzężenie zwrotne może zmniejszyć wzmocnienie, ale poprawić stabilność, liniowość i szerokość pasma wzmacniacza.

Możemy wykorzystać ujemne sprzężenie zwrotne do kontrolowania wzmocnienia wzmacniacza i ograniczenia skutków zmian parametrów. Na przykład możemy użyć rezystora w ścieżce sprzężenia zwrotnego, aby ustawić wzmocnienie wzmacniacza. Dostosowując wartość tego rezystora, możemy kontrolować ilość ujemnego sprzężenia zwrotnego, a tym samym wzmocnienie wzmacniacza.

6. Zarządzanie temperaturą

Ciepło może mieć znaczący wpływ na stabilność wzmacniacza. Wraz ze wzrostem temperatury wzmacniacza charakterystyka komponentów może się zmienić, co może prowadzić do niestabilności.

Musimy zadbać o odpowiednią gospodarkę cieplną wzmacniacza. Można tego dokonać za pomocą radiatorów, wentylatorów lub innych urządzeń chłodzących. Radiatory służą do odprowadzania ciepła wytwarzanego przez komponenty. Zwiększają powierzchnię elementu, umożliwiając mu efektywniejsze przekazywanie ciepła do otaczającego środowiska. Wentylatory można wykorzystać do zwiększenia przepływu powietrza nad radiatorem, co jeszcze bardziej poprawia wydajność chłodzenia.

7. Testowanie i monitorowanie

Po zaprojektowaniu i zbudowaniu wzmacniacza musimy przetestować i monitorować jego działanie. Możemy użyć różnych urządzeń testowych, takich jak analizatory widma, analizatory sieci i oscyloskopy, aby zmierzyć wzmocnienie wzmacniacza, charakterystykę częstotliwościową i stabilność.

Podczas procesu testowania możemy szukać oznak niestabilności, takich jak oscylacje lub nieprawidłowe charakterystyki częstotliwościowe. Jeśli wykryjemy jakiekolwiek problemy, możemy wprowadzić zmiany w konstrukcji wzmacniacza lub jego komponentach, aby poprawić jego stabilność.

Musimy także monitorować działanie wzmacniacza w czasie. Czynniki środowiskowe, takie jak temperatura i wilgotność, mogą się zmieniać, a zmiany te mogą mieć wpływ na stabilność wzmacniacza. Monitorując pracę wzmacniacza, możemy wcześnie wykryć wszelkie zmiany i podjąć działania korygujące.

Podsumowując, zapewnienie stabilności wzmacniacza RF wymaga połączenia odpowiedniego doboru komponentów, dopasowania impedancji, polaryzacji, układu PCB, sprzężenia zwrotnego, zarządzania temperaturą i testowania. W naszej firmie bierzemy pod uwagę wszystkie te czynniki podczas projektowania i produkcji naszych wzmacniaczy RF. Naszym celem jest dostarczanie naszym klientom wysokiej jakości, stabilnych wzmacniaczy RF.

Jeśli jesteś zainteresowany zakupem wzmacniaczy RF lub masz pytania dotyczące stabilności wzmacniacza, nie wahaj się z nami skontaktować. Jesteśmy tutaj, aby pomóc Ci znaleźć najlepsze rozwiązanie dla Twoich potrzeb.

Referencje

• Gonzalez, Guillermo. Wzmacniacze tranzystorowe mikrofalowe: analiza i projektowanie . Prentice Hall, 1997.
• Pozar, David M. Inżynieria mikrofalowa. Wiley’a, 2011.
