Jak zrekompensować efekty temperatury w wzmacniaczach RF?

Hej! Jako dostawca wzmacniaczy RF widziałem z pierwszej ręki, w jaki sposób temperatura może rzucić klucz do tych kluczowych elementów. Wzmacniacze RF to nieznane bohaterowie świata bezprzewodowego, zwiększając sygnały w celu zapewnienia wyraźnej komunikacji i wydajnego przesyłania danych. Ale kiedy temperatura zaczyna się zmieniać, może to zadzierać z ich wydajnością. Tak więc na tym blogu podzielę się kilkoma wskazówkami, jak zrekompensować efekty temperatury w wzmacniaczach RF.

Zrozumienie wpływu temperatury na wzmacniacze RF

Zanim zagłębimy się w rozwiązania, przyjrzyjmy się, dlaczego temperatura stanowi taką problem dla wzmacniaczy RF. Widzisz, wzmacniacze RF składają się z urządzeń półprzewodnikowych, takich jak tranzystory, które są bardzo wrażliwe na zmiany temperatury. Gdy temperatura wzrośnie, właściwości elektryczne tych półprzewodników mogą się zmieniać, co prowadzi do zmniejszenia wzmocnienia, wzrostu szumu, a nawet zniekształcenia wzmocnionego sygnału.

Z drugiej strony, gdy temperatura spadnie, wydajność wzmacniacza może również trafić. Zwiększenie może wzrosnąć, powodując nasycenie wzmacniacza i zniekształcanie sygnału. A w ekstremalnym zimno urządzenia półprzewodników mogą nawet całkowicie przestać działać.

Tak więc, jak widać, temperatura może mieć znaczący wpływ na wydajność wzmacniaczy RF. Dlatego tak ważne jest znalezienie sposobów na zrekompensowanie tych efektów i upewnienie się, że twoje wzmacniacze działają najlepiej, bez względu na temperaturę.

Metody kompensacji efektów temperaturowych

Techniki odchylenia

Jednym z najczęstszych sposobów zrekompensowania efektów temperatury u wzmacniaczy RF są techniki odchylenia. Błędność to proces stosowania napięcia DC lub prądu do wzmacniacza w celu ustawienia jego punktu pracy. Regulując napięcie lub prąd stronniczości, możesz przeciwdziałać zmianom właściwości elektrycznych urządzeń półprzewodnikowych spowodowanych fluktuacjami temperatury.

Na przykład w wzmacniaczu wspólnego emitera możesz użyć obwodu odchylenia złożonego z temperatury, aby utrzymać stały prąd kolektora w szerokim zakresie temperatur. Może to pomóc ustabilizować wzmocnienie wzmacniacza i zmniejszyć wpływ temperatury na jego wydajność.

Zarządzanie termicznie

Inną ważną metodą kompensowania efektów temperaturowych jest zarządzanie termicznie. Obejmuje to stosowanie technik do kontrolowania temperatury wzmacniacza i utrzymania go w bezpiecznym zakresie operacyjnym. Istnieje kilka sposobów na to, w tym:

• Zatrzeny:Władzie cieplne to pasywne urządzenia chłodzące, które są zaprojektowane w celu rozproszenia ciepła od wzmacniacza. Pracują, zwiększając powierzchnię wzmacniacza, umożliwiając mu wydajniejsze przenoszenie ciepła do otaczającego środowiska.
• Wentylatory i systemy chłodzenia:W niektórych przypadkach może być konieczne użycie aktywnych systemów chłodzenia, takich jak wentylatory lub chłodzenie cieczy, aby kontrolować temperaturę wzmacniacza. Systemy te mogą zapewnić bardziej efektywne chłodzenie niż same ciepła, szczególnie w zastosowaniach o dużej mocy.
• Izolacja termiczna:Izolacja termiczna polega na oddzieleniu wzmacniacza od innych składników generujących ciepło w układzie. Może to pomóc w zmniejszeniu ilości ciepła przenoszonego do wzmacniacza i utrzymanie jego temperatury w bezpiecznym zakresie.

Składniki kompensowane temperaturą

Oprócz technik odchylenia i zarządzania termicznego, możesz również użyć komponentów kompensowanych temperaturą w wzmacniaczach RF. Te elementy mają na celu posiadanie właściwości elektrycznych, które zmieniają się w sposób, który kompensuje skutki temperatury.

Na przykład możesz użyć rezystorów lub kondensatorów z kompensatą temperatury w obwodzie wzmacniacza. Te elementy mogą pomóc w utrzymaniu stałego wzmocnienia i zmniejszyć wpływ temperatury na wydajność wzmacniacza.

Pętle zwrotne

Pętle sprzężenia zwrotnego to kolejny skuteczny sposób na zrekompensowanie efektów temperatury w wzmacniaczach RF. Pętla sprzężenia zwrotnego to obwód wykorzystujący część sygnału wyjściowego do kontrolowania sygnału wejściowego. Dostosowując sygnał sprzężenia zwrotnego, możesz przeciwdziałać zmianom wydajności wzmacniacza spowodowanego wahaniami temperatury.

Na przykład w ujemnym wzmacniaczu sprzężenia zwrotnego sygnał wyjściowy jest podawany z powrotem do wejścia z przesunięciem fazowym o 180 stopni. Pomaga to zmniejszyć wzmocnienie wzmacniacza i ustabilizować jego wydajność w szerokim zakresie temperatur.

Wybór właściwej metody kompensacji

Jeśli chodzi o kompensację efektów temperaturowych w wzmacniaczach RF, nie ma żadnego roztworu dla wszystkich rozmiarów. Najlepsza metoda dla Ciebie będzie zależeć od różnych czynników, w tym rodzaju wzmacniacza, zakresu temperatur roboczych i konkretnych wymagań aplikacji.

Oto kilka rzeczy, które należy wziąć pod uwagę przy wyborze metody kompensacji:

• Koszt:Niektóre metody kompensacyjne, takie jak stosowanie komponentów z kompensacją temperatury, mogą być droższe niż inne. Musisz zważyć koszt metody kompensacji w stosunku do korzyści, jakie zapewnia.
• Złożoność:Niektóre metody kompensacji, takie jak stosowanie pętli sprzężenia zwrotnego, mogą być bardziej złożone niż inne. Będziesz musiał rozważyć swoją wiedzę techniczną i zasoby dostępne przy wyborze metody kompensacji.
• Wymagania dotyczące wydajności:Wymagania dotyczące wydajności aplikacji będą również odgrywać rolę w określaniu najlepszej metody kompensacji. Na przykład, jeśli potrzebujesz wzmacniacza o wysokiej wartości o niskim szumie, może być konieczne użycie bardziej wyrafinowanej metody kompensacji.

Wniosek

Kompensacja efektów temperaturowych w wzmacniaczach RF jest niezbędna do zapewnienia ich niezawodnej wydajności w szerokim zakresie zastosowań. Stosując techniki odchylenia, zarządzanie termicznie, kompensowane temperatury komponenty i pętle sprzężenia zwrotnego, możesz przeciwdziałać zmianom właściwości elektrycznych urządzeń półprzewodnikowych spowodowanych flukturacjami temperatury i utrzymywać wzmacniacze działające najlepiej.

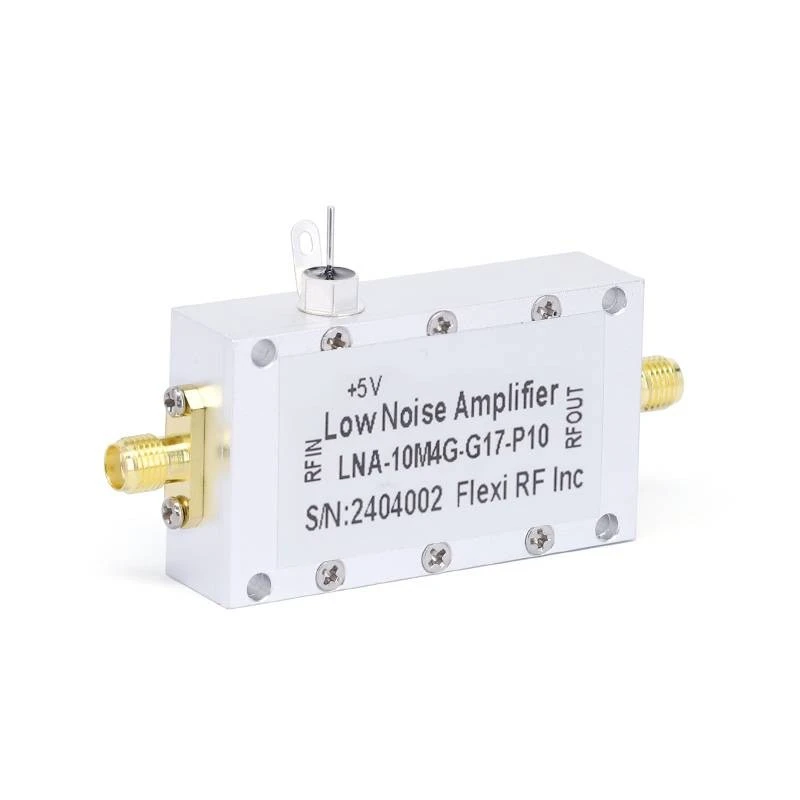

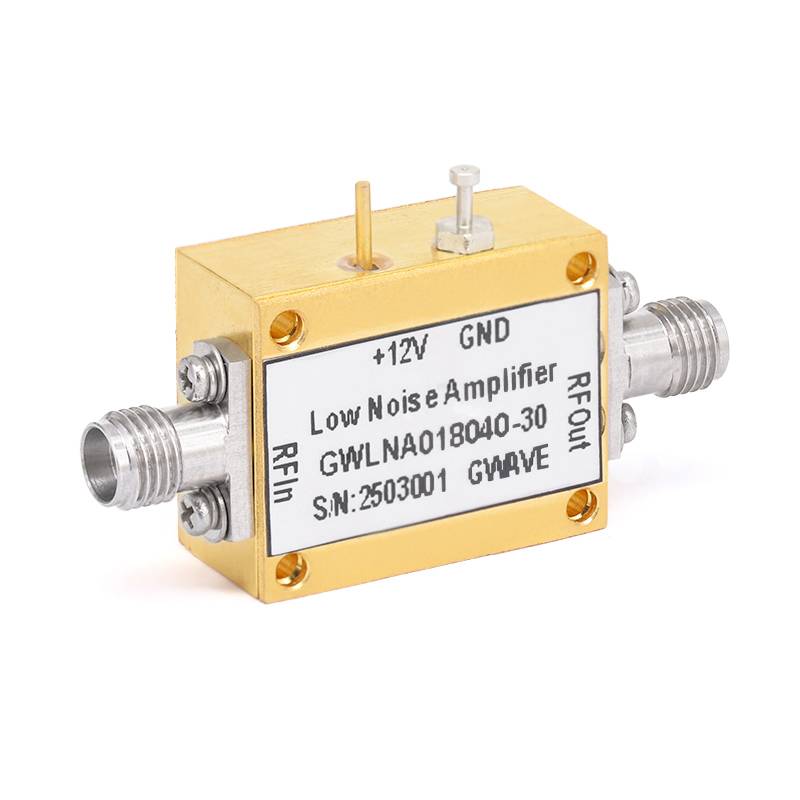

Jeśli jesteś na rynku wzmacniaczy RF, które są zaprojektowane do dobrego osiągnięcia w szerokim zakresie temperatur, koniecznie sprawdź naszeWzmacniacze o niskich hałasach. Nasze wzmacniacze są budowane przy użyciu najnowszej technologii i są zaprojektowane tak, aby zapewnić doskonałą wydajność i niezawodność, bez względu na temperaturę.

Jeśli masz jakieś pytania lub chcesz omówić swoje konkretne wymagania, nie wahaj się skontaktować. Z przyjemnością pomożemy Ci znaleźć odpowiednie wzmacniacze RF do Twojej aplikacji i zapewniamy wsparcie potrzebne, aby zapewnić ich udaną pracę.
