Jak wybrać odpowiednie obciążenie RF?

Jeśli chodzi o świat technologii częstotliwości radiowej (RF), wybór odpowiedniego obciążenia RF jest krytyczną decyzją, która może znacząco wpłynąć na wydajność i niezawodność systemów RF. Jako zaufany dostawca ładunków RF rozumiem złożoność związaną z tym procesem selekcji. W tym poście na blogu podzielę się kluczowymi względami, które pomogą Ci dokonać świadomego wyboru.

Zrozumienie obciążeń RF

Zanim zagłębienie się w proces selekcji konieczne jest podstawowe zrozumienie, jakie są obciążenia RF i ich funkcje. Obciążenia RF to urządzenia pasywne zaprojektowane do pochłaniania mocy RF. Są one używane w szerokim zakresie aplikacji, w tym w testowaniu, kalibracji i dopasowaniu w systemach RF i mikrofalach. Głównym celem obciążenia RF jest zapewnienie znanej impedancji i rozproszenie energii RF bez odzwierciedlenia jej z powrotem do systemu.

Kluczowe czynniki, które należy wziąć pod uwagę przy wyborze obciążenia RF

Zdolność obsługi mocy

Jednym z najważniejszych czynników, które należy wziąć pod uwagę, jest zdolność obsługi energii obciążenia RF. Wynika to z mocy RF, którą obciążenie może bezpiecznie rozproszyć bez przegrzania lub utrzymywania szkód. Ważne jest, aby wybrać obciążenie z mocą, który przekracza maksymalny poziom mocy oczekiwany w aplikacji. Zapewnia to, że obciążenie może obsłużyć przejściowe skoki mocy i zapewnia margines bezpieczeństwa. Na przykład, jeśli system zwykle działa na 100 watów, zaleca się wybrać obciążenie RF o mocy co najmniej 150 watów.

Zakres częstotliwości

Zakres częstotliwości obciążenia RF jest kolejnym krytycznym czynnikiem. Różne aplikacje działają na różnych częstotliwościach, a obciążenie musi być w stanie zapewnić spójną impedancję w całym zakresie zainteresowania. Wybierając obciążenie RF, upewnij się, że jego określony zakres częstotliwości pasuje lub przekracza częstotliwość roboczą systemu. Na przykład, jeśli aplikacja działa w pasm częstotliwości 2 - 4 GHz, wybierz obciążenie RF, które zostało zaprojektowane do optymalnego wykonywania w tym zakresie.

Impedancja

Dopasowanie impedancji jest niezbędne do wydajnego transferu mocy w systemach RF. Impedancja obciążenia RF powinna pasować do impedancji źródła i reszty systemu. Najczęstszą wartością impedancji w systemach RF to 50 omów, ale inne wartości, takie jak 75 omów, są również używane w określonych zastosowaniach. Pamiętaj, aby wybrać obciążenie RF z odpowiednią wartością impedancji dla systemu. Niezależna impedancja może prowadzić do odbicia sygnałów, które mogą zdegradować wydajność systemu i spowodować uszkodzenie komponentów.

VSWR (stosunek fali stojącej napięcia)

VSWR jest miarą tego, jak dobrze obciążenie RF odpowiada impedancji systemu. Niski VSWR wskazuje na dobry dopasowanie impedancji, podczas gdy wysoki VSWR oznacza, że istnieją znaczące odbicia. Wybierając obciążenie RF, poszukaj niskiej wartości VSWR, zwykle mniejszej niż 1,2: 1. Niższy VSWR zapewnia bardziej wydajne przenoszenie mocy i zmniejsza ryzyko zniekształcenia sygnału.

Rodzaj obciążenia RF

Dostępnych jest kilka rodzajów obciążeń RF, każdy z własnymi cechami i aplikacjami. Niektóre typowe typy obejmują:

• Zakończenia: Są to proste, pojedyncze obciążenia RF portu używane do zakończenia linii przesyłowych i zapobiegania odbiciom sygnału. Są one dostępne w różnych wartościach mocy i wartości impedancji.
• Obciążenia manekina: Obciążenia manekina służą do symulacji obciążenia prawdziwego urządzenia światowego podczas testowania i kalibracji. Mogą obsługiwać wysokie poziomy mocy i są często używane w systemach RF o dużej mocy.

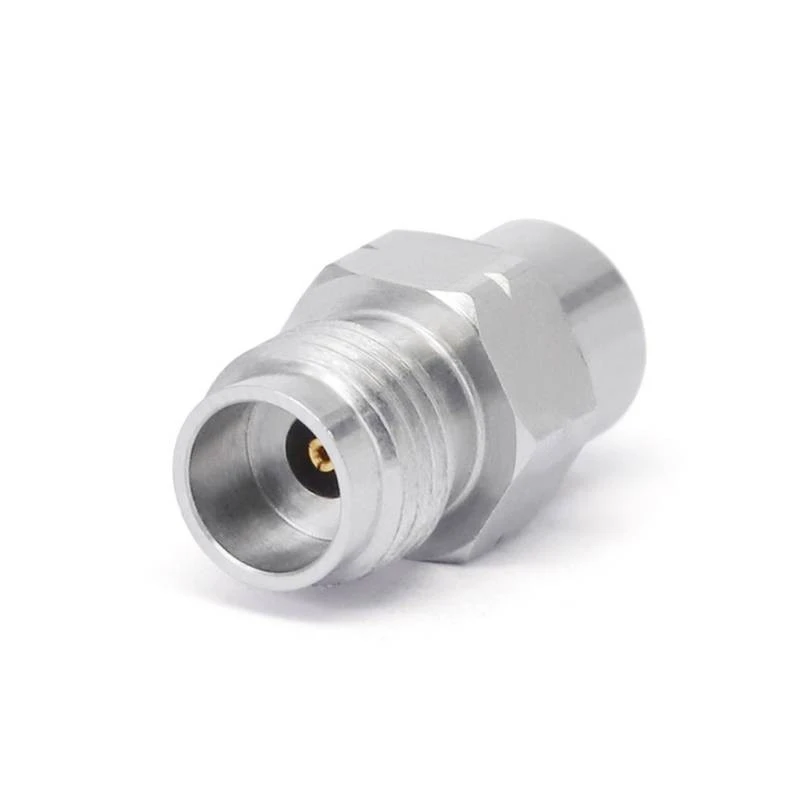

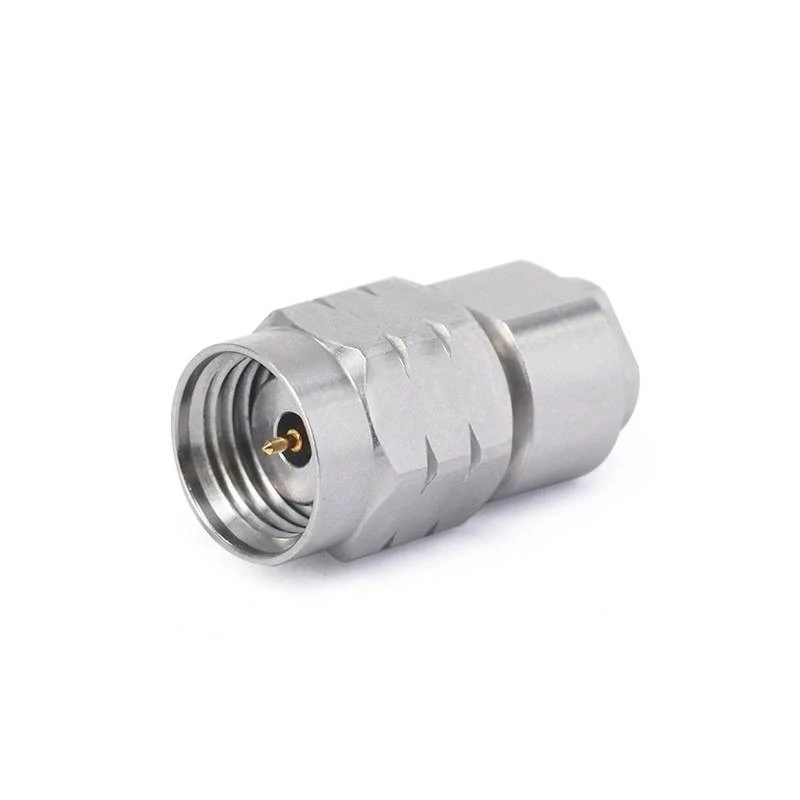

• Obciążenia złącza: Obciążenia złącza są zaprojektowane tak, aby były bezpośrednio podłączone do złączy RF. Są wygodne do szybkich i łatwych testów i są dostępne w różnych typach złącza, takich jak SMA, N i BNC.

Stabilność temperatury

Na wydajność obciążenia RF mogą mieć wpływ zmiany temperatury. Dobre obciążenie RF powinno mieć doskonałą stabilność temperatury, aby zapewnić stałą wydajność w szerokim zakresie temperatur roboczych. Poszukaj obciążeń zaprojektowanych z materiałów i technik budowy, które minimalizują wpływ zmian temperatury na impedancję i obsługę energii.

Rozmiar i montaż fizyczny

Ważne są również fizyczne rozmiar i opcje montażu obciążenia RF, szczególnie w zastosowaniach ograniczonych w kosmosie. Wybierz obciążenie, które można łatwo zintegrować z systemem i ma odpowiednią konfigurację montażu. Niektóre obciążenia są przeznaczone do montażu stojaka, podczas gdy inne są odpowiednie do montażu panelu lub bezpośredniego połączenia z sprzętem.

Zastosowanie - szczególne rozważania

Wybór obciążenia RF zależy również od konkretnej aplikacji. Oto kilka przykładów:

Testy laboratoryjne

W środowiskach testowych laboratoryjnych dokładność i powtarzalność są kluczowe. Wybierz obciążenia RF o wysokiej precyzji i niskim VSWR, aby zapewnić dokładne wyniki testu. Ponadto obciążenia o szerokim zakresie częstotliwości i regulowanych ocen zasilania mogą być korzystne do testowania różnych urządzeń RF.

Systemy telekomunikacyjne

W systemach telekomunikacyjnych niezawodność i długoterminowe wydajność są niezbędne. Wybierz obciążenia RF, które zostały zaprojektowane tak, aby wytrzymać trudne warunki pracy sieci telekomunikacyjnych, w tym wysokie poziomy mocy i zmiany temperatury.

Systemy radarowe

Systemy radarowe często wymagają obciążeń RF o wysokiej mocy, aby obsłużyć duże ilości generowanej energii RF. Poszukaj ładunków o dużej mocy mocy i szybki czas reakcji, aby zaspokoić wymagania zastosowań radarowych.

Jakość i niezawodność

Jako dostawca RF ładuje, podkreślaję znaczenie jakości i niezawodności. Wybierając obciążenie RF, zaleca się wybór produktów od renomowanego producenta z udokumentowaną historią. Wysokiej jakości obciążenia RF są budowane przy użyciu materiałów premium i zaawansowanych procesów produkcyjnych, zapewniając długoterminową wydajność i trwałość. Sprawdź certyfikaty i recenzje klientów, aby ocenić jakość produktów.

Koszt - analiza korzyści

Chociaż koszt jest ważnym czynnikiem, nie powinien być jedynym czynnikiem decydującym o wyborze obciążenia RF. Weź pod uwagę całkowity wskaźnik kosztów - korzyści, oceniając wydajność, niezawodność i cechy obciążenia. Nieco droższe obciążenie z lepszą wydajnością i niezawodnością może zaoszczędzić pieniądze na dłuższą metę, zmniejszając potrzebę częstego wymiany i minimalizując przestoje systemu.

Wniosek

Wybór odpowiedniego obciążenia RF jest złożonym, ale niezbędnym zadaniem zapewniającym optymalną wydajność systemów RF. Rozważając takie czynniki, jak zdolność obsługi mocy, zakres częstotliwości, impedancja, VSWR, rodzaj obciążenia, stabilność temperatury, rozmiar fizyczny i wymagania dotyczące zastosowania, możesz podjąć świadomą decyzję. Jako zaufany dostawca ładunków RF, jestem zaangażowany w zapewnianie wysokiej jakości obciążeń RF, które spełniają różnorodne potrzeby naszych klientów.

Jeśli masz jakieś pytania lub potrzebujesz pomocy w wyborze odpowiedniego obciążenia RF do aplikacji, skontaktuj się z nami. Nasz zespół ekspertów jest gotowy pomóc Ci znaleźć idealne rozwiązanie dla systemu RF. Z niecierpliwością czekamy na możliwość współpracy z Tobą i wspierania twoich projektów RF.

Odniesienia

• Pozar, DM (2011). Engineering mikrofalowy (wydanie 4). Wiley.
• Collin, RE (2001). Podstawy inżynierii mikrofalowej (wydanie 2.). Wiley.
