Jak wybrać odpowiedni cyrkulator RF do konkretnego zastosowania?

Jeśli chodzi o systemy wykorzystujące częstotliwość radiową (RF), wybór odpowiedniego cyrkulatora RF ma kluczowe znaczenie dla zapewnienia optymalnej wydajności i wydajności. Jako renomowany dostawca cyrkulatorów RF rozumiem złożoność związaną z tym procesem decyzyjnym. W tym poście na blogu poprowadzę Cię przez kluczowe czynniki, które należy wziąć pod uwagę przy wyborze cyrkulatora RF do konkretnego zastosowania.

Zrozumienie cyrkulatorów RF

Przed przystąpieniem do procesu selekcji niezbędna jest podstawowa wiedza na temat tego, czym jest cyrkulator RF i jak działa. Cyrkulator RF to pasywne, niewzajemne urządzenie z trzema lub czterema portami, które umożliwia przepływ sygnałów RF w określonym kierunku, zazwyczaj po okręgu. Oznacza to, że sygnał wchodzący do jednego portu wyjdzie przez następny port w określonej kolejności.

Niewzajemny charakter cyrkulatorów RF sprawia, że ​​są one tak cenne w systemach RF. Można ich używać do izolowania różnych części systemu, ochrony wrażliwych komponentów przed odbitymi sygnałami i poprawy ogólnej wydajności systemu. Na przykład w układzie nadawczo-odbiorczym można zastosować cyrkulator RF do oddzielenia sygnałów nadawanych i odbieranych, zapobiegając zakłóceniom i poprawiając jakość sygnału.

Kluczowe czynniki do rozważenia

Teraz, gdy mamy już podstawową wiedzę na temat cyrkulatorów RF, przyjrzyjmy się kluczowym czynnikom, które należy wziąć pod uwagę przy wyborze odpowiedniego cyrkulatora do konkretnego zastosowania.

Zakres częstotliwości

Pierwszym i najważniejszym czynnikiem, który należy wziąć pod uwagę, jest zakres częstotliwości cyrkulatora RF. Różne zastosowania wymagają różnych zakresów częstotliwości i niezwykle istotny jest wybór cyrkulatora, który może pracować w żądanym paśmie częstotliwości. Na przykład, jeśli pracujesz nad systemem komunikacji mikrofalowej, będziesz potrzebować cyrkulatora, który może pracować na częstotliwościach mikrofalowych.

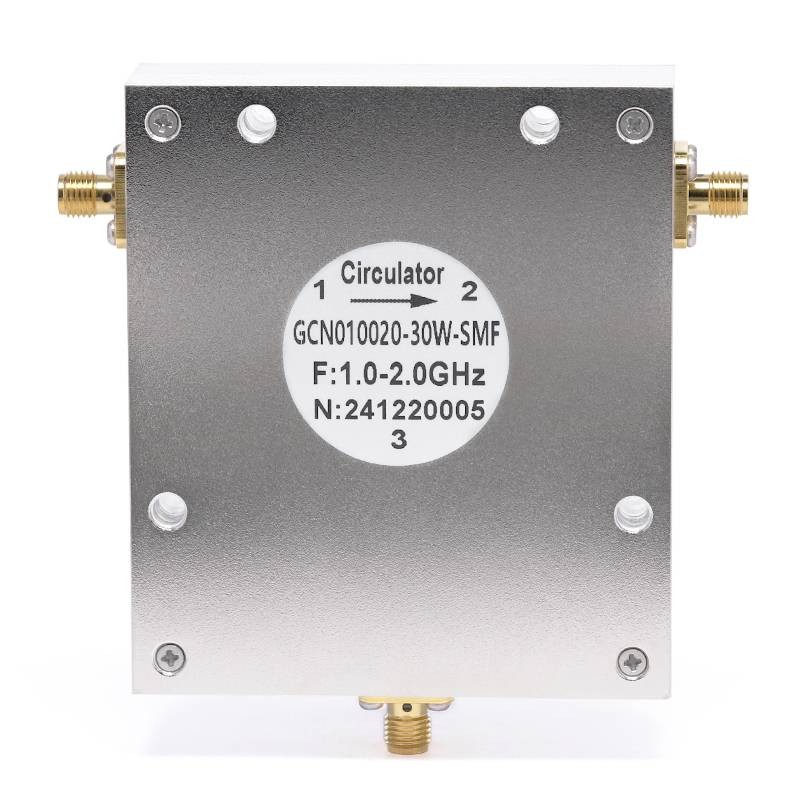

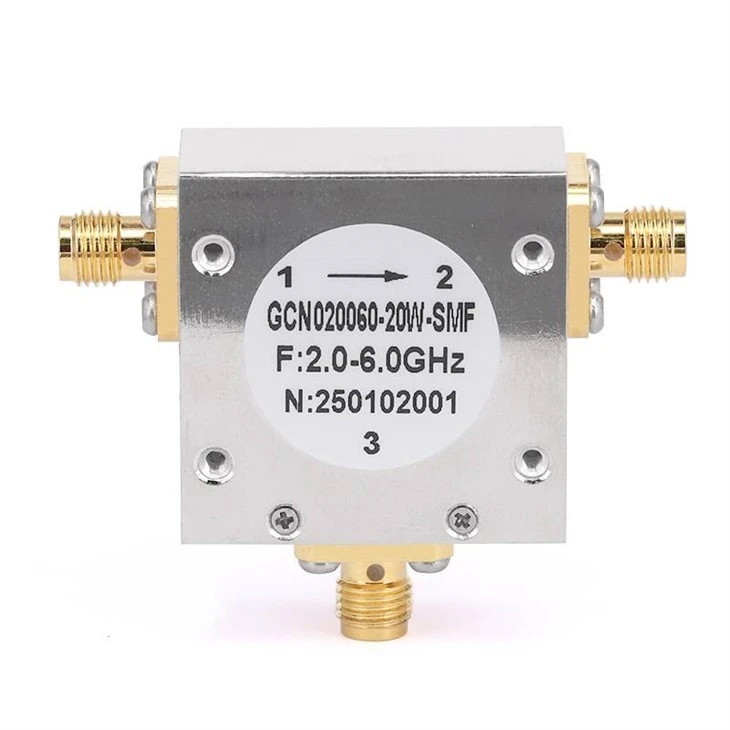

Jako dostawca oferujemy szeroką gamę cyrkulatorów RF o różnych zakresach częstotliwości, aby sprostać potrzebom różnych zastosowań. Na przykład naszCyrkulatory koncentryczne RF 26,5 GHzsą przeznaczone do zastosowań o wysokiej częstotliwości, podczas gdy naszeCyrkulatory koncentryczne RF 40 GHznadają się do jeszcze wyższych wymagań częstotliwościowych. Mamy równieżCyrkulatory koncentryczne RF 6 GHzdo zastosowań o niższej częstotliwości.

Obsługa mocy

Innym ważnym czynnikiem, który należy wziąć pod uwagę, jest zdolność przenoszenia mocy cyrkulatora RF. Moc wyjściowa cyrkulatora odnosi się do maksymalnej ilości mocy, jaką może obsłużyć bez znaczącego pogorszenia wydajności. Aby zapewnić niezawodne działanie, niezwykle istotny jest wybór pompy obiegowej, która będzie w stanie obsłużyć poziomy mocy wymagane w konkretnym zastosowaniu.

Wybierając pompę obiegową na podstawie obsługiwanej mocy, ważne jest, aby wziąć pod uwagę zarówno średnie zapotrzebowanie na moc, jak i moc szczytową systemu. Do zastosowań wymagających dużej mocy, takich jak systemy radarowe lub nadajniki dużej mocy, potrzebny będzie cyrkulator o dużej mocy. Nasze cyrkulatory RF są dostępne w różnych mocach znamionowych, aby dostosować się do różnych wymagań energetycznych.

Utrata wtrąceniowa

Tłumienie wtrąceniowe to kolejny krytyczny parametr, który należy wziąć pod uwagę przy wyborze cyrkulatora RF. Tłumienie wtrąceniowe odnosi się do ilości mocy traconej podczas przejścia sygnału RF przez pompę obiegową. Niższa tłumienność wtrąceniowa oznacza lepszą wydajność, ponieważ w pompie obiegowej marnuje się mniej energii.

Ogólnie rzecz biorąc, tłumienność wtrąceniową mierzy się w decybelach (dB), a niższa wartość dB oznacza mniejsze straty. Wybierając pompę obiegową, ważne jest, aby wybrać taką, która charakteryzuje się niską tłumiennością wtrąceniową, aby zminimalizować straty mocy i poprawić ogólną wydajność systemu. Nasze cyrkulatory RF zaprojektowano tak, aby charakteryzowały się niską tłumiennością wtrąceniową, zapewniając optymalną wydajność w danej aplikacji.

Izolacja

Izolacja to kolejny ważny parametr, który mierzy zdolność cyrkulatora do izolowania portów wejściowych i wyjściowych. Wysoka wartość izolacji wskazuje, że cyrkulator może skutecznie zapobiegać wyciekom sygnałów pomiędzy portami, redukując zakłócenia i poprawiając jakość sygnału.

Izolację mierzy się również w decybelach (dB), a wyższa wartość dB oznacza lepszą izolację. Wybierając pompę obiegową, ważne jest, aby wybrać taką, która charakteryzuje się wysokim współczynnikiem izolacji, aby zapewnić niezawodne działanie i zminimalizować zakłócenia w systemie. Nasze cyrkulatory RF zaprojektowano tak, aby zapewniały wysoką izolację, zapewniając doskonałą wydajność w różnych zastosowaniach.

VSWR (współczynnik fali stojącej napięcia)

VSWR jest miarą tego, jak dobrze cyrkulator RF dopasowuje się do impedancji podłączonych komponentów. Niska wartość VSWR wskazuje na dobre dopasowanie impedancji, co oznacza, że ​​mniejsza moc jest odbijana z powrotem od pompy obiegowej, co skutkuje lepszą wydajnością i efektywnością.

VSWR jest zwykle wyrażany jako stosunek, na przykład 1,2:1 lub 1,5:1. Niższy współczynnik oznacza lepsze dopasowanie impedancji. Wybierając pompę obiegową, ważne jest, aby wybrać taką o niskiej wartości VSWR, aby zapewnić optymalną wydajność i zminimalizować straty mocy w systemie. Nasze cyrkulatory RF zaprojektowano tak, aby miały niski współczynnik VSWR, zapewniając dobre dopasowanie impedancji i doskonałą wydajność.

Rozmiar i współczynnik kształtu

Rozmiar i kształt cyrkulatora RF są również ważnymi czynnikami, szczególnie w zastosowaniach, w których przestrzeń jest ograniczona. Różne zastosowania mogą wymagać różnych rozmiarów i kształtów cyrkulatorów, dlatego niezwykle istotny jest wybór takiego, który będzie pasował do Twojego systemu.

Jako dostawca oferujemy szeroką gamę cyrkulatorów RF o różnych rozmiarach i kształtach, aby sprostać potrzebom różnych zastosowań. Niezależnie od tego, czy potrzebujesz kompaktowego cyrkulatora do urządzenia przenośnego, czy większego cyrkulatora do systemu o dużej mocy, mamy dla Ciebie odpowiednie rozwiązanie.

Uwagi specyficzne dla aplikacji

Oprócz ogólnych czynników wymienionych powyżej, przy wyborze cyrkulatora RF należy wziąć pod uwagę również pewne kwestie związane z konkretnym zastosowaniem.

Systemy komunikacyjne

W systemach komunikacyjnych, takich jak sieci komórkowe lub systemy komunikacji satelitarnej, cyrkulatory RF służą do oddzielania sygnałów nadawanych i odbieranych. Wybierając cyrkulator do systemu komunikacyjnego, ważne jest, aby wziąć pod uwagę takie czynniki, jak zakres częstotliwości, tłumienność wtrąceniowa, izolacja i VSWR, aby zapewnić niezawodne działanie i wysoką jakość komunikacji.

Systemy Radarowe

Systemy radarowe wymagają cyrkulatorów RF, które mogą obsługiwać duże poziomy mocy i działać na wysokich częstotliwościach. Wybierając cyrkulator do systemu radarowego, ważne jest, aby wybrać taki, który charakteryzuje się dużą mocą, niskimi stratami wtrąceniowymi, wysoką izolacją i niskim współczynnikiem VSWR, aby zapewnić dokładne wykrywanie i niezawodne działanie.

Sprzęt testowy i pomiarowy

W sprzęcie testowym i pomiarowym cyrkulatory RF służą do kierowania sygnałów pomiędzy różnymi komponentami i portami testowymi. Wybierając cyrkulator do sprzętu testowego i pomiarowego, ważne jest, aby wziąć pod uwagę takie czynniki, jak zakres częstotliwości, tłumienność wtrąceniowa, izolacja i VSWR, aby zapewnić dokładne pomiary i niezawodne działanie.

Wniosek

Wybór odpowiedniego cyrkulatora RF do konkretnego zastosowania to kluczowa decyzja, która może mieć znaczący wpływ na wydajność i efektywność systemu. Biorąc pod uwagę takie czynniki, jak zakres częstotliwości, moc, tłumienność, izolacja, VSWR, rozmiar i współczynnik kształtu, a także wymagania specyficzne dla aplikacji, możesz wybrać najlepszy cyrkulator dla swoich potrzeb.

Jako dostawca cyrkulatorów RF jesteśmy zobowiązani do dostarczania produktów wysokiej jakości, które spełniają potrzeby naszych klientów. Nasze cyrkulatory RF zaprojektowano tak, aby zapewniały doskonałą wydajność pod względem zakresu częstotliwości, mocy, tłumienności wtrąceniowej, izolacji, VSWR i rozmiaru. Jeśli szukasz odpowiedniego cyrkulatora RF do swojego zastosowania, zapraszamy do kontaktu z nami w celu omówienia Twoich wymagań i zapoznania się z naszą ofertą produktów. Z niecierpliwością czekamy na współpracę z Tobą w celu znalezienia idealnego rozwiązania dla Twojego systemu RF.
