Jak obliczyć całkowite tłumienie, gdy podłączonych jest wiele tłumików SMA?

Hej tam! Jako dostawca tłumików SMA często otrzymuję pytania, jak obliczyć całkowite tłumienie, gdy podłączonych jest wiele tłumików SMA. To dość częste pytanie, zwłaszcza dla tych, którzy są nowicjuszami w świecie komponentów RF. Dlatego w tym poście na blogu wyjaśnię Ci to w prosty i łatwy do zrozumienia sposób.

Co to są tłumiki SMA?

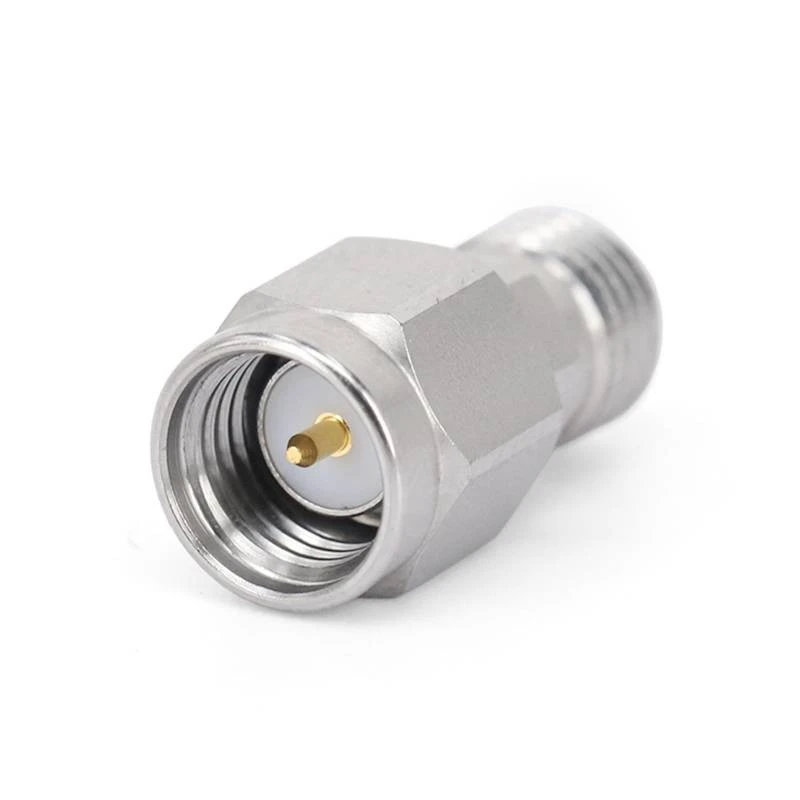

Zanim zagłębimy się w obliczenia, przyjrzyjmy się szybko, czym są tłumiki SMA. SMA, co oznacza wersję SubMiniature A, to rodzaj złącza koncentrycznego powszechnie stosowanego w zastosowaniach RF (częstotliwość radiowa). Tłumiki SMA to urządzenia pasywne, które zmniejszają moc sygnału RF bez znaczącego zniekształcania jego kształtu fali. Są wykorzystywane w różnych zastosowaniach, takich jak systemy testowania i pomiarów, telekomunikacja i systemy bezprzewodowe.

Jeśli chcesz dowiedzieć się więcej na temat tłumików SMA, możesz zapoznać się z naszymiTłumiki SMAstrona na naszej stronie internetowej.

Zrozumienie tłumienia

Tłumienie mierzy się w decybelach (dB). Dodatnia wartość dB wskazuje na zmniejszenie mocy sygnału. Na przykład tłumik 3 dB zmniejszy moc sygnału o połowę. Wzór na obliczenie stosunku mocy w decybelach jest następujący:

[
\text{Tłumienie (dB)} = 10 \log_{10} \left( \frac{P_{in}}{P_{out}} \right)
]

Gdzie (P_{in}) to moc wejściowa, a (P_{out}) to moc wyjściowa.

Obliczanie całkowitego tłumienia dla wielu tłumików

Gdy wiele tłumików SMA jest połączonych szeregowo, całkowite tłumienie jest po prostu sumą poszczególnych tłumień. Załóżmy, że masz trzy tłumiki SMA z tłumieniem odpowiednio 3 dB, 6 dB i 10 dB. Aby znaleźć całkowite tłumienie, wystarczy dodać te wartości do siebie:

[
\text{Całkowite tłumienie} = 3 \text{ dB} + 6 \text{ dB} + 10 \text{ dB} = 19 \text{ dB}
]

To takie proste! Dzieje się tak dlatego, że gdy tłumiki są połączone szeregowo, wyjście jednego tłumika staje się wejściem następnego. Każdy tłumik zmniejsza moc sygnału o określoną wielkość, a całkowita redukcja jest sumą tych indywidualnych redukcji.

Przykładowe obliczenia

Przeanalizujmy bardziej szczegółowy przykład. Załóżmy, że masz sygnał wejściowy o mocy 100 mW. Łączysz szeregowo dwa tłumiki SMA: jeden z tłumieniem 6 dB, a drugi z tłumieniem 10 dB.

Najpierw obliczmy moc wyjściową po pierwszym tłumiku. Korzystając ze wzoru na tłumienie:

[
6 \text{ dB} = 10 \log_{10} \left( \frac{100 \text{ mW}}{P_{out1}} \right)
]

[
\frac{6}{10} = \log_{10} \left( \frac{100 \text{mW}}{P_{out1}} \right)
]

[
10^{0,6} = \frac{100 \text{mW}}{P_{out1}}
]

[
P_{out1} = \frac{100 \text{mW}}{10^{0,6}} \około 25,12 \text{mW}
]

Teraz ta moc wyjściowa staje się mocą wejściową dla drugiego tłumika. Moc wyjściową obliczymy po drugim tłumiku:

[
10 \text{ dB} = 10 \log_{10} \left( \frac{25,12 \text{mW}}{P_{out2}} \right)
]

[
1 = \log_{10} \left( \frac{25,12 \text{mW}}{P_{out2}} \right)
]

[
10^1 = \frac{25,12 \text{mW}}{P_{out2}}
]

[
P_{out2} = \frac{25,12 \text{mW}}{10} = 2,512 \text{mW}
]

Możemy również bezpośrednio obliczyć całkowite tłumienie:

[
\text{Całkowite tłumienie} = 6 \text{ dB} + 10 \text{ dB} = 16 \text{ dB}
]

Używając całkowitego tłumienia, aby znaleźć końcową moc wyjściową:

[
16 \text{ dB} = 10 \log_{10} \left( \frac{100 \text{ mW}}{P_{final}} \right)
]

[
\frac{16}{10} = \log_{10} \left( \frac{100 \text{mW}}{P_{final}} \right)
]

[
10^{1,6} = \frac{100 \text{mW}}{P_{final}}
]

[
P_{final} = \frac{100 \text{ mW}}{10^{1,6}} \około 2,512 \text{ mW}
]

Jak widać obie metody dają nam ten sam wynik.

Inne rozważania

Chociaż obliczenie całkowitego tłumienia jest proste, gdy tłumiki są połączone szeregowo, należy pamiętać o kilku innych rzeczach:

• Dopasowanie impedancji: Upewnij się, że wszystkie tłumiki mają tę samą impedancję. Niedopasowana impedancja może powodować odbicia sygnału i wpływać na wydajność systemu.
• Odpowiedź częstotliwościowa: Różne tłumiki mogą mieć różną charakterystykę częstotliwościową. Upewnij się, że wybrane tłumiki są odpowiednie dla zakresu częstotliwości Twojego zastosowania.

Powiązane produkty

Oprócz tłumików SMA oferujemy równieżTłumiki 2,92 mmITłumiki 2,4 mm. Są to również popularne typy tłumików RF stosowanych w zastosowaniach o wysokiej częstotliwości.

Wniosek

Obliczanie całkowitego tłumienia w przypadku podłączenia wielu tłumików SMA jest prostym procesem. Wystarczy dodać poszczególne tłumienia, aby uzyskać sumę. Przy wyborze tłumików należy pamiętać o dopasowaniu impedancji i odpowiedzi częstotliwościowej.

Jeśli masz jakiekolwiek pytania lub potrzebujesz pomocy w wyborze odpowiednich tłumików do swojego zastosowania, nie wahaj się z nami skontaktować. Jesteśmy tutaj, aby pomóc Ci w zaspokojeniu wszystkich Twoich potrzeb związanych z komponentami RF. Niezależnie od tego, czy jesteś hobbystą, czy profesjonalistą w branży, posiadamy produkty i wiedzę, które spełnią Twoje wymagania. Skontaktuj się z nami już dziś, aby rozpocząć rozmowę na temat Twoich potrzeb zakupowych.

Referencje

• Pozar, DM (2011). Inżynieria mikrofalowa (wyd. 4). Wiley’a.
• Collin, RE (2001). Podstawy inżynierii mikrofalowej (wyd. 2). Wiley’a.
