Jak wysokość anteny wpływa na jej wydajność?

Anteny to kluczowe elementy nowoczesnych systemów komunikacyjnych, odgrywające kluczową rolę w przesyłaniu i odbieraniu fal elektromagnetycznych. Jako dostawca anten byłem na własne oczy świadkiem różnorodnych wymagań naszych klientów i znaczenia zrozumienia, w jaki sposób różne czynniki wpływają na wydajność anteny. Jednym z czynników mających istotny wpływ na działanie anteny jest jej wysokość. W tym poście na blogu zagłębię się w związek pomiędzy wysokością anteny a wydajnością, badając stojące za nim zasady naukowe i jego praktyczne implikacje.

Podstawy wzorców promieniowania anteny

Zanim omówimy wpływ wysokości anteny, konieczne jest zrozumienie koncepcji wzorców promieniowania. Charakterystyka promieniowania anteny opisuje sposób, w jaki emituje ona lub odbiera energię elektromagnetyczną w przestrzeni. Zwykle jest przedstawiany jako trójwymiarowy wykres przedstawiający względne natężenie pola pod różnymi kątami od anteny.

Istnieją dwa główne typy wzorców promieniowania: dookólne i kierunkowe. Anteny dookólne emitują energię równomiernie we wszystkich kierunkach w płaszczyźnie poziomej, dzięki czemu nadają się do zastosowań, w których sygnały muszą być przesyłane lub odbierane na dużym obszarze. Z kolei anteny kierunkowe skupiają swoją energię w określonym kierunku, zapewniając większy zysk i większy zasięg w tym kierunku.

Jak wysokość anteny wpływa na charakterystykę promieniowania

Wysokość anteny może mieć ogromny wpływ na charakterystykę jej promieniowania. Kiedy antena jest umieszczona blisko ziemi, ziemia działa jak powierzchnia odbijająca. Fale odbite mogą zakłócać fale bezpośrednie emitowane przez antenę, powodując zakłócenia konstruktywne lub destrukcyjne.

• Konstruktywna ingerencja: Na pewnych wysokościach fale odbite i fale bezpośrednie łączą się w taki sposób, że wzmacniają się nawzajem, co skutkuje zwiększoną siłą sygnału w określonych kierunkach. Może to prowadzić do poprawy zysku i zasięgu anteny. Na przykład w systemie komunikacyjnym VHF (bardzo wysoka częstotliwość) lub UHF (ultra wysoka częstotliwość) podniesienie anteny na wysokość, na której występują zakłócenia konstruktywne, może znacznie poprawić jakość sygnału na dużym obszarze.
• Niszczycielska ingerencja: I odwrotnie, na innych wysokościach fale odbite i bezpośrednie mogą się wzajemnie znosić, co prowadzi do zmniejszenia siły sygnału. Może to spowodować utworzenie martwych stref, w których sygnał jest słaby lub nie istnieje. Aby uniknąć destrukcyjnych zakłóceń, ważne jest, aby dokładnie wybrać wysokość anteny w oparciu o częstotliwość pracy i otaczające środowisko.

Wpływ na komunikację w zasięgu wzroku

W komunikacji liniowej (LOS), w której anteny nadawcza i odbiorcza mogą się „widzieć” bez żadnych przeszkód, wysokość anteny odgrywa kluczową rolę. Im wyższa antena, tym dalej rozciąga się linia wzroku.

Wzór na obliczenie odległości w linii prostej (d) pomiędzy dwiema antenami o wysokościach (h_1) i (h_2) (w metrach) wyraża się wzorem:

[d = 3,57(\sqrt{h_1}+\sqrt{h_2})]

gdzie (d) jest w kilometrach. Wzór ten pokazuje, że zwiększenie wysokości dowolnej anteny może znacznie zwiększyć zasięg komunikacji. Na przykład w przypadku łącza mikrofalowego punkt-punkt podniesienie anten do wyższych wież może zwiększyć odległość komunikacyjną między dwoma odległymi lokalizacjami.

Wpływ na propagację fali naziemnej

Propagacja fal naziemnych to sposób propagacji, podczas którego fale elektromagnetyczne przemieszczają się po powierzchni Ziemi. Wysokość anteny wpływa na skuteczność propagacji fali przyziemnej.

• Anteny niskiej częstotliwości: W przypadku anten o niskiej częstotliwości (poniżej 2 MHz) dominującym sposobem propagacji jest fala przyziemna. Niższa wysokość anteny może być skuteczniejsza w przypadku propagacji fal przyziemnych, ponieważ umożliwia lepsze sprzęganie się fal z podłożem. Pole elektryczne fali oddziałuje z przewodzącą powierzchnią Ziemi, a mniejsza wysokość anteny zapewnia silniejsze sprzężenie.
• Anteny wysokiej częstotliwości: Przy wyższych częstotliwościach fala przyziemna tłumi się szybciej i znaczenie propagacji fali przyziemnej maleje. Jednakże wysokość anteny nadal wpływa na ogólną wydajność, zwłaszcza pod względem interakcji z jonosferą i powstawania fal nieba.

Wpływ na zanikanie wielościeżkowe

Zanikanie wielościeżkowe to zjawisko, w którym odebrany sygnał jest kombinacją wielu kopii nadawanego sygnału, z których każda dociera do odbiornika inną ścieżką. Ścieżki te mogą obejmować ścieżki bezpośrednie, ścieżki odbite od budynków, gór lub innych obiektów oraz ścieżki ugięte wokół przeszkód.

Wysokość anteny może pomóc w ograniczeniu zaniku sygnału wielościeżkowego. Wyższa antena z większym prawdopodobieństwem odbierze sygnał bezpośredni z mniejszą ilością zakłóceń ze strony sygnałów odbitych i ugiętych. Dzieje się tak dlatego, że im wyższa antena, tym mniej przeszkód na bezpośredniej drodze pomiędzy nadajnikiem a odbiornikiem. Dodatkowo wyższa antena może mieć lepszy widok na otoczenie, dzięki czemu może skuteczniej odbierać sygnały z różnych kierunków.

Praktyczne uwagi dotyczące wyboru wysokości anteny

Przy wyborze wysokości anteny należy wziąć pod uwagę kilka praktycznych względów:

• Wymagania regulacyjne: W wielu regionach obowiązują przepisy dotyczące maksymalnej wysokości anten. Przepisy te mają na celu zapewnienie bezpieczeństwa, zapobieganie ingerencji w lotnictwo i inne systemy łączności oraz ochronę walorów estetycznych terenu.
• Koszt: Zwiększanie wysokości anteny często wymaga wyższych wież lub masztów, co może być kosztowne w instalacji i utrzymaniu. Przy podejmowaniu decyzji o wysokości anteny należy wziąć pod uwagę koszt wieży, fundamentu i robociznę instalacyjną.
• Czynniki środowiskowe: Środowisko lokalne, np. obecność wysokich budynków, gór lub drzew, może mieć wpływ na optymalną wysokość anteny. Na przykład w mieście z wieloma wieżowcami może być wymagana wyższa antena, aby pokonać blokady powodowane przez budynki.

Nasze rozwiązania antenowe

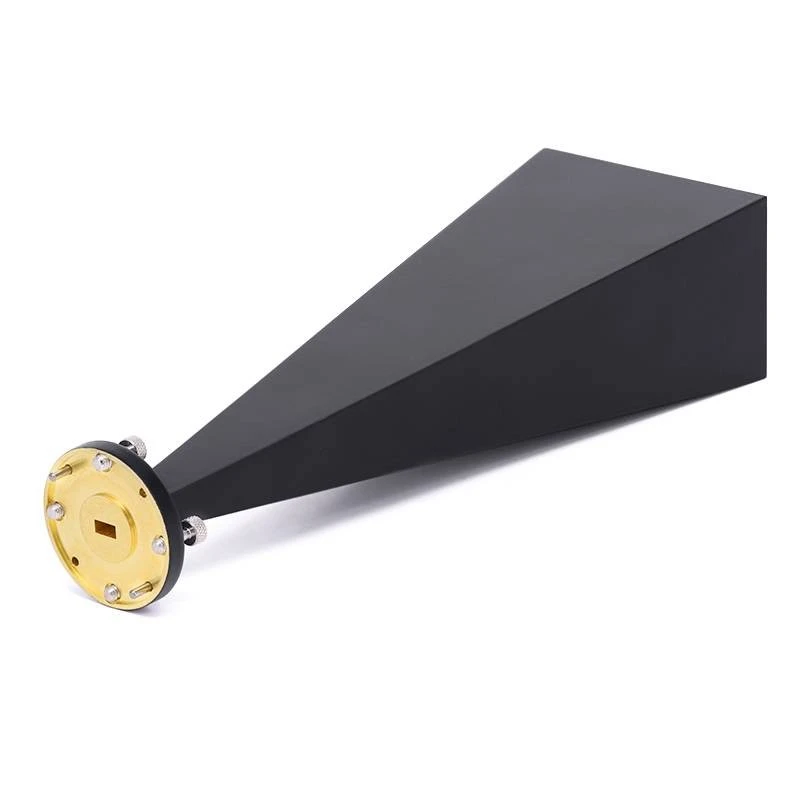

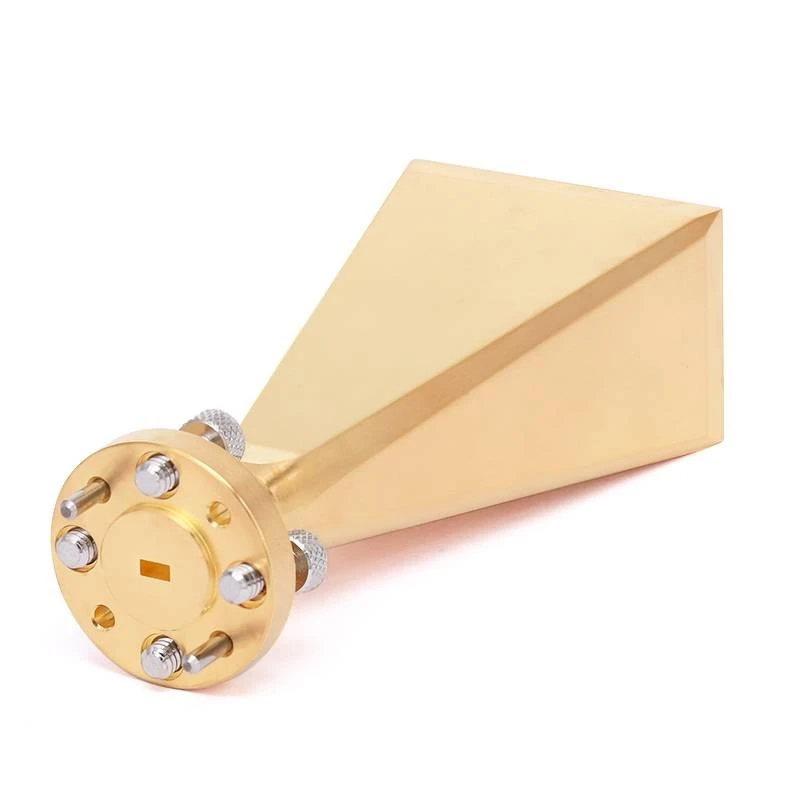

Jako dostawca anten oferujemy szeroką gamę anten m.inDziennik - okresowe AntenyIAnteny tubowe, odpowiednie do różnych zastosowań i wymagań wysokościowych. Nasz zespół ekspertów pomoże Ci wybrać odpowiednią antenę i określić optymalną wysokość w oparciu o Twoje konkretne potrzeby.

Niezależnie od tego, czy potrzebujesz anteny o dużym wzmocnieniu do komunikacji na duże odległości, czy anteny niskoprofilowej do propagacji fal przyziemnych, mamy rozwiązania, które spełnią Twoje wymagania. Rozumiemy znaczenie wysokości anteny dla osiągnięcia optymalnej wydajności i możemy zapewnić wsparcie techniczne i porady potrzebne do podjęcia właściwej decyzji.

Wniosek

Wysokość anteny jest krytycznym czynnikiem wpływającym na jej działanie na wiele sposobów. Wpływa na charakterystykę promieniowania, zasięg komunikacji w zasięgu wzroku, efektywność propagacji fal przyziemnych i łagodzenie zaniku wielodrożności. Uważnie rozważając zasady naukowe i względy praktyczne związane z wysokością anteny, można wybrać odpowiednią antenę i wysokość instalacji dla konkretnego zastosowania.

Jeśli chcesz dowiedzieć się więcej o naszych produktach antenowych lub potrzebujesz pomocy w wyborze optymalnej wysokości anteny dla swojego projektu, nie wahaj się z nami skontaktować. Nasz zespół ekspertów jest gotowy pomóc Ci znaleźć najlepsze rozwiązania dla Twoich potrzeb komunikacyjnych.

Referencje

• Balanis, Kalifornia (2016). Teoria anteny: analiza i projektowanie (wyd. 4). Wiley’a.
• Kraus, JD i Marhefka, RJ (2002). Anteny do wszystkich zastosowań (wyd. 3). McGraw-Wzgórze.
• Jordania, WE i Balmain, KG (1968). Fale elektromagnetyczne i systemy promieniujące (wyd. 2). Prentice – Sala.
