Jak szerokość pasma wpływa na wydajność wzmacniacza RF?

Hej tam! Jako dostawca wzmacniaczy RF widziałem na własne oczy, jak ważna jest przepustowość, jeśli chodzi o wydajność tych urządzeń. Na tym blogu opiszę, jak szerokość pasma wpływa na wydajność wzmacniacza RF i dlaczego ma to znaczenie dla Twoich zastosowań.

Jaka jest przepustowość we wzmacniaczu RF?

Zanim zagłębimy się w wpływ przepustowości na wydajność, szybko zdefiniujmy, jaka jest przepustowość w kontekście wzmacniacza RF. Szerokość pasma odnosi się do zakresu częstotliwości, w którym wzmacniacz może efektywnie działać. Zwykle mierzy się ją w hercach (Hz) i reprezentuje różnicę pomiędzy najwyższą i najniższą częstotliwością, jaką wzmacniacz może obsłużyć przy zachowaniu określonego poziomu wydajności.

Na przykład, jeśli wzmacniacz ma szerokość pasma od 1 GHz do 2 GHz, oznacza to, że może wzmacniać sygnały w tym zakresie częstotliwości. Poza tym zakresem wydajność wzmacniacza może ulec pogorszeniu i może nie być on w stanie tak skutecznie wzmacniać sygnałów.

Jak przepustowość wpływa na wzmocnienie

Jednym z najważniejszych sposobów, w jaki szerokość pasma wpływa na wzmacniacz RF, jest jej wpływ na wzmocnienie. Wzmocnienie jest miarą tego, jak bardzo wzmacniacz może zwiększyć moc sygnału wejściowego. Ogólnie rzecz biorąc, wraz ze wzrostem szerokości pasma wzmacniacza jego wzmocnienie ma tendencję do zmniejszania się.

Dzieje się tak, ponieważ wzmacniacze są projektowane z użyciem określonych komponentów i obwodów zoptymalizowanych pod kątem określonego zakresu częstotliwości. Próbując zwiększyć szerokość pasma, zasadniczo prosisz wzmacniacz o pracę w szerszym zakresie częstotliwości. Wymaga to od wzmacniacza większej elastyczności, a w rezultacie wzmocnienie, jakie może on osiągnąć w całym zakresie, jest zmniejszone.

Załóżmy, że używasz wzmacniacza RF do konkretnego zastosowania, które wymaga dużego wzmocnienia przy określonej częstotliwości. Jeśli wybierzesz wzmacniacz o bardzo szerokim paśmie, może się okazać, że wzmocnienie przy żądanej częstotliwości będzie niższe niż potrzebujesz. Z drugiej strony, jeśli wybierzesz wzmacniacz o wąskim paśmie skupionym wokół pożądanej częstotliwości, możesz osiągnąć większe wzmocnienie.

Wpływ na współczynnik szumu

Innym ważnym parametrem wydajności, na który wpływa szerokość pasma, jest współczynnik szumów. Współczynnik szumów jest miarą ilości szumu, jaki wzmacniacz dodaje do sygnału wejściowego. Niższy współczynnik szumów oznacza, że ​​wzmacniacz dodaje do sygnału mniej szumów, co jest pożądane w większości zastosowań.

Wraz ze wzrostem szerokości pasma wzmacniacza wzrasta również współczynnik szumów. Dzieje się tak dlatego, że szersze pasmo pozwala na przedostanie się większej ilości szumu do wzmacniacza. Wzmacniacz musi wzmacniać zarówno sygnał, jak i szum, a im szersze pasmo, tym więcej szumu można wzmocnić.

W zastosowaniach, w których niski poziom szumów ma kluczowe znaczenie, np. w radioastronomii lub systemach komunikacji bezprzewodowej, ważne jest, aby wybrać wzmacniacz o wąskim paśmie. Pomoże to utrzymać niski poziom szumów i zapewni, że sygnał pozostanie wyraźny i mocny.

Liniowość i przepustowość

Liniowość to kolejny kluczowy aspekt wydajności wzmacniacza RF. Wzmacniacz liniowy to taki, który wzmacnia sygnał wejściowy bez jego zniekształcania. Innymi słowy, sygnał wyjściowy jest skalowaną wersją sygnału wejściowego.

Szerokość pasma może mieć znaczący wpływ na liniowość wzmacniacza. Wraz ze wzrostem szerokości pasma, utrzymanie liniowości staje się trudniejsze dla wzmacniacza. Dzieje się tak, ponieważ różne częstotliwości w danym paśmie mogą oddziaływać ze sobą w sposób nieliniowy, powodując zniekształcenie sygnału wyjściowego.

W przypadku zastosowań wymagających dużej liniowości, takich jak bezprzewodowe stacje bazowe lub systemy komunikacji satelitarnej, ważne jest dokładne rozważenie szerokości pasma wzmacniacza. Być może będziesz musiał wybrać wzmacniacz o bardziej ograniczonym paśmie, aby zapewnić liniowość sygnału wyjściowego.

Wybór odpowiedniej przepustowości dla Twojej aplikacji

Skoro już widzieliśmy, jak szerokość pasma wpływa na wydajność wzmacniacza RF, jak wybrać odpowiednią przepustowość dla swojej aplikacji? Cóż, wszystko zależy od konkretnych wymagań.

Jeśli pracujesz nad aplikacją wymagającą dużego wzmocnienia i niskiego poziomu szumów przy określonej częstotliwości, możesz wybrać wzmacniacz o wąskim paśmie. Na przykład, jeśli używasz wzmacniacza RF w systemie radarowym pracującym ze stałą częstotliwością, wzmacniacz o wąskopasmowym paśmie może zapewnić wymagany wysoki poziom wzmocnienia i niski poziom szumów.

Z drugiej strony, jeśli Twoja aplikacja wymaga, aby wzmacniacz obsługiwał szeroki zakres częstotliwości, na przykład w szerokopasmowym systemie komunikacji, będziesz potrzebować wzmacniacza o szerszej przepustowości. Będziesz jednak musiał zaakceptować kompromisy w zakresie wzmocnienia, współczynnika szumów i liniowości.

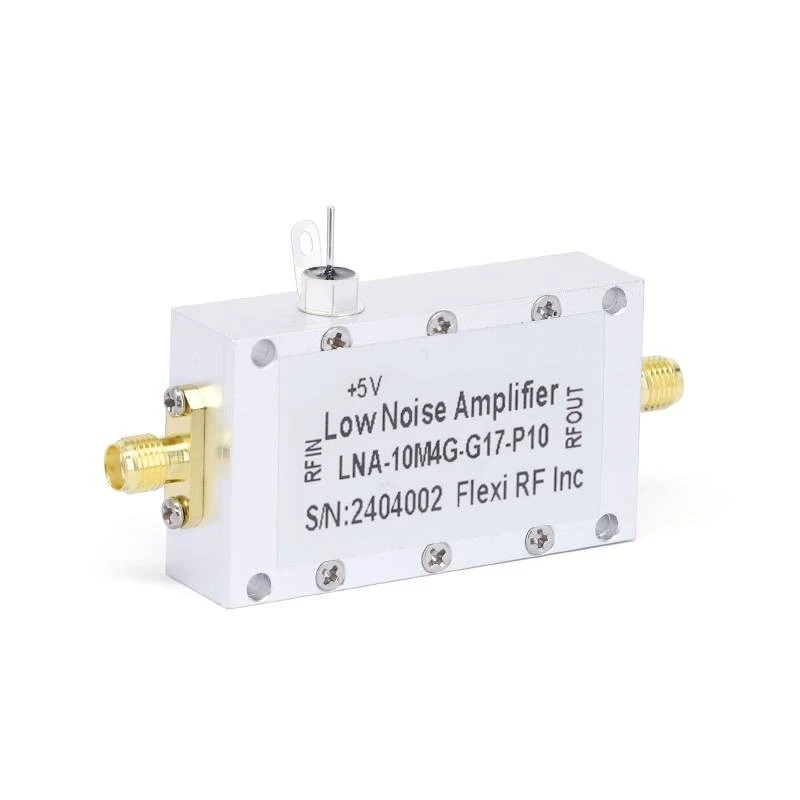

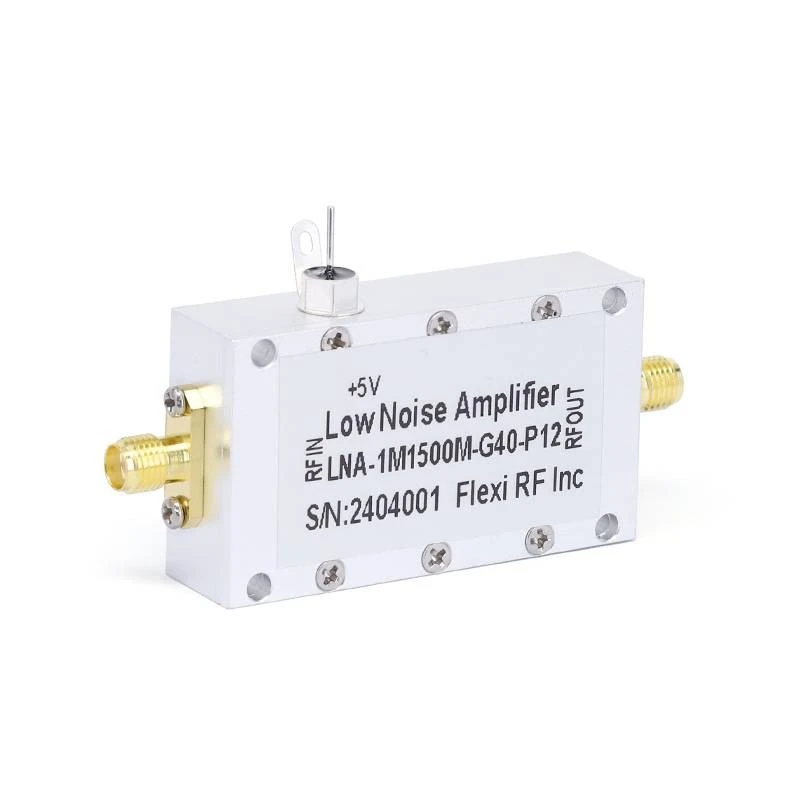

W naszej firmie oferujemy szeroką gamę wzmacniaczy RF o różnych szerokościach pasma, aby spełnić Twoje specyficzne potrzeby. Na przykład mamyWzmacniacze o niskim poziomie szumów 50 GHzprzeznaczone do zastosowań wymagających wysokiej częstotliwości, gdzie niski poziom hałasu ma kluczowe znaczenie. NaszWzmacniacze o niskim poziomie szumów 170 GHznadają się do zastosowań o wyjątkowo wysokiej częstotliwości, a naszeWzmacniacze o niskim poziomie szumów 40 GHzzapewniają dobrą równowagę pomiędzy zakresem częstotliwości i wydajnością.

Wniosek

Podsumowując, szerokość pasma odgrywa kluczową rolę w określaniu wydajności wzmacniacza RF. Wpływa na wzmocnienie, współczynnik szumów i liniowość, a wybór odpowiedniej przepustowości ma kluczowe znaczenie dla powodzenia Twojej aplikacji.

Jeśli szukasz wzmacniacza RF i potrzebujesz pomocy w wyborze odpowiedniego wzmacniacza do swoich konkretnych wymagań, nie wahaj się z nami skontaktować. Jesteśmy tutaj, aby pomóc Ci w znalezieniu idealnego wzmacniacza, który spełni Twoje potrzeby i zapewni najlepszą wydajność. Niezależnie od tego, czy potrzebujesz wzmacniacza wąskopasmowego do zastosowań o dużym wzmocnieniu, czy wzmacniacza szerokopasmowego do systemów szerokopasmowych, mamy wszystko, czego potrzebujesz.

Referencje

• Pozar, DM (2011). Inżynieria mikrofalowa. Wiley’a.
• Razavi, B. (2012). Mikroelektronika RF. Sala Prentice’a.
