W jaki sposób szum fazowy wpływa na wydajność systemów RF?

Szum fazowy jest krytycznym parametrem przy ocenie wydajności systemów RF (częstotliwości radiowej). Jako wiodący dostawca wzmacniaczy RF byliśmy świadkami na własne oczy, jak szum fazowy może znacząco wpłynąć na ogólną funkcjonalność i wydajność tych systemów. Na tym blogu zagłębimy się w koncepcję szumu fazowego, jego źródeł i, co najważniejsze, w jaki sposób wpływa on na wydajność systemów RF.

Zrozumienie szumu fazowego

Szum fazowy definiuje się jako krótkotrwałe wahania fazy sygnału. W idealnym sygnale RF faza pozostanie stała w czasie. Jednak w rzeczywistych scenariuszach różne czynniki powodują przypadkowe zmiany fazy sygnału. Fluktuacje te są zazwyczaj reprezentowane w dziedzinie częstotliwości jako pasma boczne wokół częstotliwości nośnej.

Matematycznie szum fazowy jest często wyrażany jako widmowa gęstość mocy (PSD) wahań fazowych, zwykle w dBc/Hz (decybele w stosunku do nośnej na herc). Niższa wartość szumu fazowego oznacza bardziej stabilny sygnał, natomiast wyższa wartość oznacza większą niestabilność fazy.

Źródła szumu fazowego

Istnieje kilka źródeł szumu fazowego w systemach RF. Jednym z głównych źródeł jest oscylator. Oscylatory są podstawowymi elementami systemów RF, używanymi do generowania częstotliwości nośnej. Są jednak podatne na zakłócenia fazowe spowodowane szumem termicznym w elementach aktywnych i pasywnych, a także drganiami mechanicznymi i zmianami temperatury.

Innym źródłem szumu fazowego są aktywne elementy łańcucha RF, takie jak wzmacniacze. Wzmacniacze mogą wprowadzać szum fazowy poprzez nieliniowe zachowanie swoich tranzystorów. Kiedy wzmacniacz działa w obszarze nieliniowym, może generować produkty intermodulacyjne, które przyczyniają się do szumu fazowego.

Czynniki zewnętrzne mogą również przyczyniać się do szumu fazowego. Na przykład zakłócenia elektromagnetyczne (EMI) pochodzące z pobliskich urządzeń elektronicznych lub szumy zasilania mogą łączyć się z sygnałem RF i powodować wahania fazy.

Wpływ na jakość sygnału

Jednym z najważniejszych sposobów, w jaki szum fazowy wpływa na systemy RF, jest pogorszenie jakości sygnału. W systemach komunikacyjnych szum fazowy może powodować zakłócenia sąsiednich kanałów. Kiedy pasma boczne szumu fazowego sygnału rozciągają się na pasmo częstotliwości sąsiedniego kanału, może to zakłócać sygnały w tym kanale, prowadząc do zmniejszenia stosunku sygnału do szumu (SNR) i wzrostu bitowej stopy błędów (BER).

W systemach radarowych szum fazowy może zmniejszyć rozdzielczość zasięgu. Systemy radarowe opierają się na dokładnym pomiarze różnicy faz pomiędzy sygnałami nadawanymi i odbieranymi w celu określenia odległości do celu. Szum fazowy może powodować błędy w pomiarach fazy, co skutkuje mniej dokładnym określeniem zasięgu celu.

Wpływ na czystość widmową

Szum fazowy ma również bezpośredni wpływ na czystość widmową sygnału RF. Sygnał o wysokiej fazie szumu ma szerokie pasma boczne, co oznacza, że ​​moc sygnału jest rozłożona na szerszy zakres częstotliwości. Może to stanowić problem w zastosowaniach, w których wymagany jest sygnał wąskopasmowy, na przykład w systemach multipleksowania z podziałem częstotliwości (FDM).

W systemach FDM wiele sygnałów jest transmitowanych jednocześnie w różnych pasmach częstotliwości. Jeśli szum fazowy sygnału jest zbyt duży, jego pasma boczne mogą nakładać się na pasma częstotliwości innych sygnałów, powodując zakłócenia i zmniejszając ogólną wydajność systemu.

Wpływ na czułość odbiornika

Czułość odbiornika jest kluczowym parametrem w systemach RF, ponieważ określa minimalną siłę sygnału, jaką odbiornik może wykryć. Szum fazowy może obniżyć czułość odbiornika poprzez zwiększenie poziomu szumów.

Kiedy pasma boczne szumu fazowego lokalnego oscylatora w odbiorniku mieszają się z sygnałem przychodzącym, mogą generować dodatkowe składowe szumu. Te składniki szumu dodają się do szumu termicznego już obecnego w odbiorniku, zwiększając ogólny poziom szumu i zmniejszając zdolność odbiornika do wykrywania słabych sygnałów.

Nasze wzmacniacze RF i szum fazowy

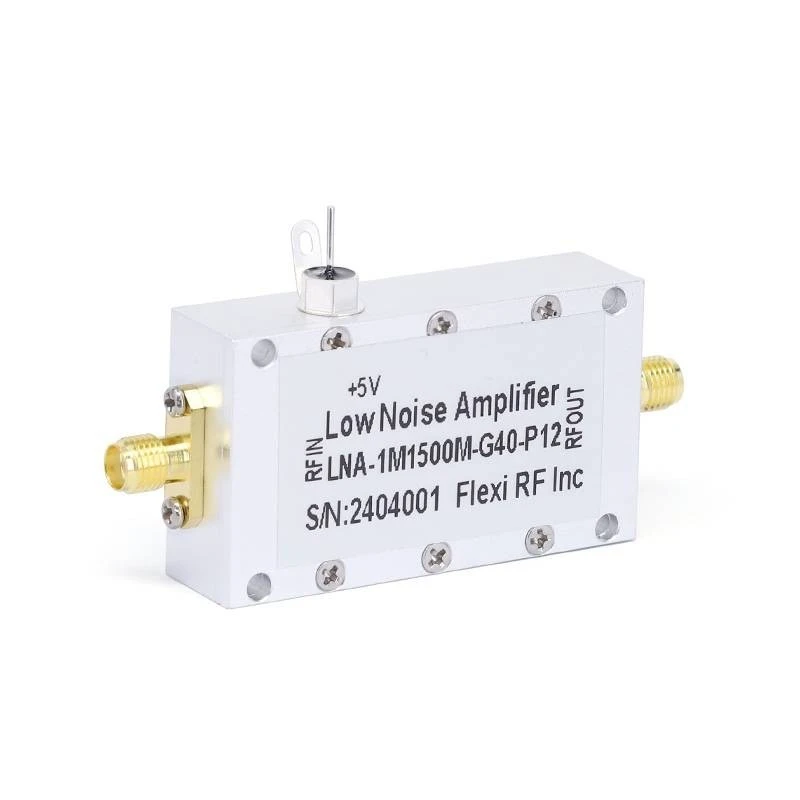

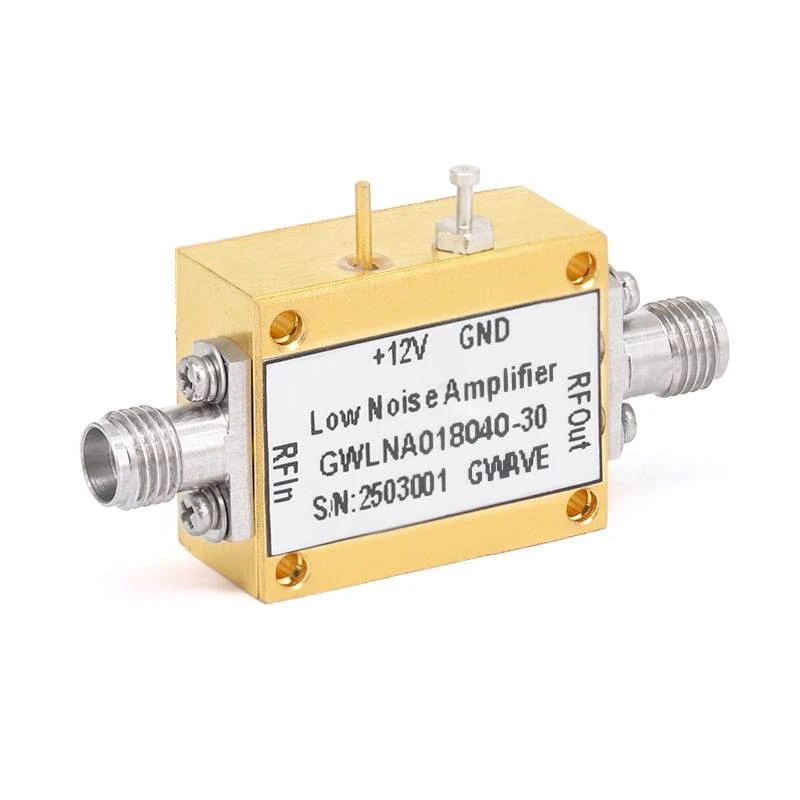

Jako dostawca wzmacniaczy RF rozumiemy znaczenie minimalizacji szumów fazowych w naszych produktach. NaszWzmacniacze o niskim poziomie szumów 90 GHz,Wzmacniacze o niskim poziomie szumów 50 GHz, IWzmacniacze o niskim poziomie szumów 18 GHzzostały zaprojektowane z wykorzystaniem zaawansowanych technologii w celu zmniejszenia szumu fazowego i poprawy ogólnej wydajności systemów RF.

Stosujemy wysokiej jakości komponenty i najnowocześniejsze procesy produkcyjne, aby zapewnić, że nasze wzmacniacze charakteryzują się niskimi szumami fazowymi. Nasi inżynierowie starannie projektują obwody wzmacniacza, aby zminimalizować efekty nieliniowe, które mogą przyczyniać się do powstawania szumów fazowych. Dodatkowo wdrażamy skuteczne techniki ekranowania i filtrowania, aby zmniejszyć wpływ zakłóceń zewnętrznych na wydajność wzmacniacza.

Łagodzenie szumu fazowego w systemach RF

Istnieje kilka strategii, które można zastosować w celu złagodzenia skutków szumu fazowego w systemach RF. Jednym z podejść jest użycie wysokiej jakości oscylatorów o niskim poziomie szumów fazowych. Na przykład oscylatory kwarcowe są znane z doskonałej wydajności w zakresie szumu fazowego i są często używane w zastosowaniach, w których krytyczny jest niski poziom szumu fazowego.

Inną strategią jest użycie pętli z synchronizacją fazową (PLL). PLL można wykorzystać do wygenerowania stabilnej częstotliwości wyjściowej poprzez zablokowanie sygnału odniesienia. Można je również wykorzystać do zmniejszenia szumu fazowego oscylatora poprzez odfiltrowanie wahań fazowych o wysokiej częstotliwości.

Ponadto właściwy układ obwodów i techniki uziemiania mogą pomóc w zmniejszeniu szumów fazowych. Minimalizując długość ścieżek sygnału i zapewniając dobrą płaszczyznę uziemienia, można zredukować sprzężenie zakłóceń zewnętrznych, redukując w ten sposób szum fazowy w systemie.

Wniosek

Szum fazowy jest złożonym i znaczącym czynnikiem, który może mieć ogromny wpływ na wydajność systemów RF. Może pogorszyć jakość sygnału, zmniejszyć czystość widmową i zmniejszyć czułość odbiornika. Jako dostawca wzmacniaczy RF jesteśmy zobowiązani do dostarczania produktów, które minimalizują szumy fazowe i poprawiają ogólną wydajność systemów RF.

Jeśli szukasz wysokowydajnych wzmacniaczy RF z niskim poziomem szumów fazowych, zapraszamy do kontaktu w celu szczegółowej dyskusji na temat Twoich specyficznych wymagań. Nasz zespół ekspertów jest gotowy pomóc Ci w wyborze odpowiedniego wzmacniacza do Twojego zastosowania i zapewnić najlepsze możliwe rozwiązania.
