Jak obciążenia udarowe wpływają na złącza?

Obciążenia udarowe są krytycznym czynnikiem wpływającym na wydajność i niezawodność złączy. Jako wiodący dostawca złączy byłem świadkiem na własne oczy, jak obciążenia udarowe mogą znacząco wpływać na te istotne komponenty. Na tym blogu przyjrzymy się różnym sposobom, w jakie obciążenia udarowe wpływają na złącza i przeanalizujemy strategie łagodzenia ich negatywnych skutków.

Zrozumienie obciążeń udarowych

Obciążenia udarowe odnoszą się do nagłych, intensywnych sił działających na złącze w krótkim czasie. Siły te mogą powstawać z różnych źródeł, takich jak uderzenia mechaniczne, wibracje, gwałtowne przyspieszanie lub zwalnianie, a nawet przepięcia elektryczne. W przeciwieństwie do obciążeń statycznych, które są stałe i przewidywalne, obciążenia udarowe są przejściowe i mogą wywierać znacznie większe naprężenia na złączach.

Jak obciążenia udarowe wpływają na złącza

Uszkodzenia mechaniczne

Jednym z najbardziej bezpośrednich i widocznych skutków obciążeń udarowych jest mechaniczne uszkodzenie złącza. Nagłe uderzenie może spowodować pęknięcie, złamanie lub odkształcenie obudowy złącza. To nie tylko zagraża integralności fizycznej złącza, ale także naraża jego wewnętrzne elementy na działanie czynników środowiskowych, takich jak kurz, wilgoć i zanieczyszczenia. Na przykład pęknięta obudowa może umożliwić przedostanie się wody, co prowadzi do korozji i awarii elektrycznych.

Styki lub styki w złączu są również podatne na obciążenia udarowe. Mogą się wygiąć, przesunąć lub nawet złamać, co może zakłócić połączenie elektryczne. Wygięty pin może nie stykać się prawidłowo z odpowiednim złączem, co może skutkować chwilową lub całkowitą utratą transmisji sygnału. Jest to szczególnie problematyczne w zastosowaniach związanych z szybką transmisją danych, gdzie nawet krótka przerwa może spowodować błędy w danych lub nieprawidłowe działanie systemu.

Pogorszenie wydajności elektrycznej

Obciążenia udarowe mogą mieć ogromny wpływ na parametry elektryczne złączy. Naprężenia mechaniczne mogą zmienić impedancję złącza, która jest miarą jego oporu wobec przepływu prądu elektrycznego. Zmiana impedancji może prowadzić do odbić sygnału, w wyniku których część sygnału elektrycznego jest odbijana, zamiast być przesyłana przez złącze. Odbicia sygnału mogą powodować osłabienie (utratę siły sygnału), zniekształcenia i zakłócenia, a wszystko to może pogorszyć jakość sygnału elektrycznego.

Ponadto obciążenia udarowe mogą powodować wyładowania łukowe pomiędzy stykami. Łuk występuje, gdy następuje nagła przerwa w przepływie prądu elektrycznego, powodując powstanie iskry o wysokim napięciu. Może to spowodować uszkodzenie powierzchni stykowych, prowadząc do zwiększonej rezystancji i dalszego pogorszenia parametrów elektrycznych. Z biegiem czasu powtarzające się wyładowania łukowe mogą powodować wżery i erozję styków, zmniejszając ich żywotność i niezawodność.

Poluzowanie połączenia

Innym znaczącym skutkiem obciążeń udarowych jest poluzowanie połączenia pomiędzy złączem a współpracującym elementem. Wibracje i uderzenia związane z obciążeniami udarowymi mogą spowodować poluzowanie mechanizmów blokujących lub elementów złącznych, umożliwiając przesunięcie lub rozłączenie złącza. Luźne połączenie może skutkować przerywanym kontaktem elektrycznym, co może być trudne do zdiagnozowania i może prowadzić do sporadycznych awarii systemu.

W niektórych przypadkach złącze może nawet całkowicie odłączyć się od współpracującego elementu. Może to mieć katastrofalne skutki w zastosowaniach, w których ciągłe połączenie elektryczne ma kluczowe znaczenie, np. w przemyśle lotniczym, motoryzacyjnym i urządzeniach medycznych.

Wpływ na różne typy obciążeń złączy

Obciążenia RF 3,5 mm

Obciążenia RF 3,5 mmsą powszechnie stosowane w zastosowaniach wykorzystujących częstotliwość radiową (RF). Obciążenia udarowe mogą mieć znaczący wpływ na ich wydajność. Dokładne wymiary i właściwości elektryczne obciążeń RF 3,5 mm mają kluczowe znaczenie dla utrzymania integralności sygnału. Obciążenie udarowe może spowodować przesunięcie wewnętrznej struktury obciążenia, zmieniając jego impedancję i wpływając na transmisję sygnału RF. Może to prowadzić do zwiększonej utraty sygnału i zmniejszonej wydajności systemów RF.

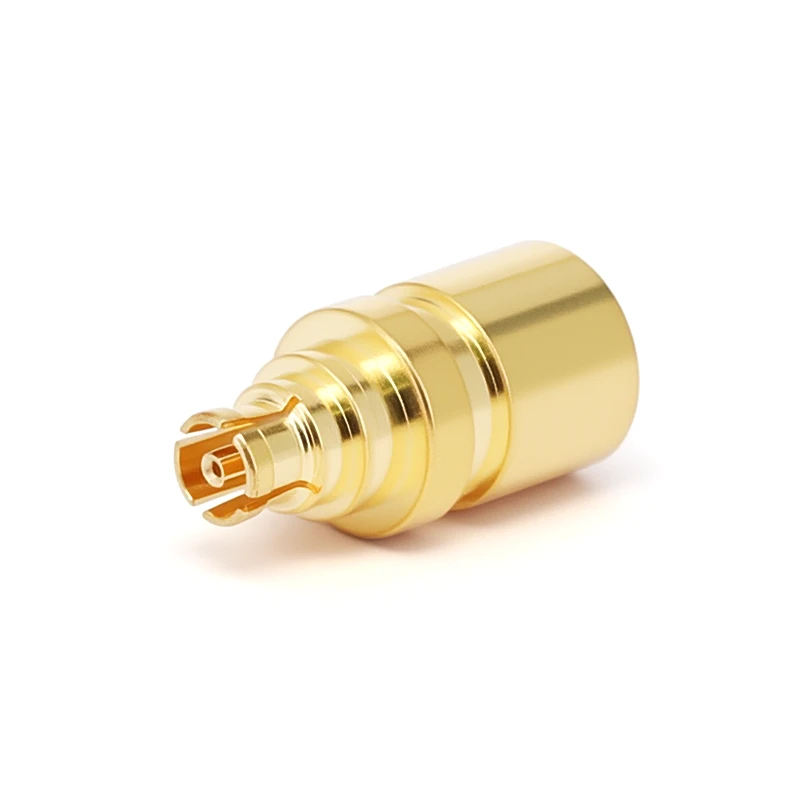

Ładuje GPPO RF

Ładuje GPPO RFsą przeznaczone do zastosowań wymagających wysokiej częstotliwości. Często stosowane są w sprzęcie testowo-pomiarowym, a także w systemach komunikacyjnych. Obciążenia udarowe mogą spowodować uszkodzenie lub nieprawidłowe ustawienie delikatnych elementów wewnętrznych odbiorników GPPO RF. Może to skutkować zmianami właściwości elektrycznych obciążenia, takich jak straty powrotne i współczynnik fali stojącej napięcia (VSWR). Wszelkie odchylenia od podanych wartości mogą mieć wpływ na dokładność wyników testu lub wydajność systemu komunikacyjnego.

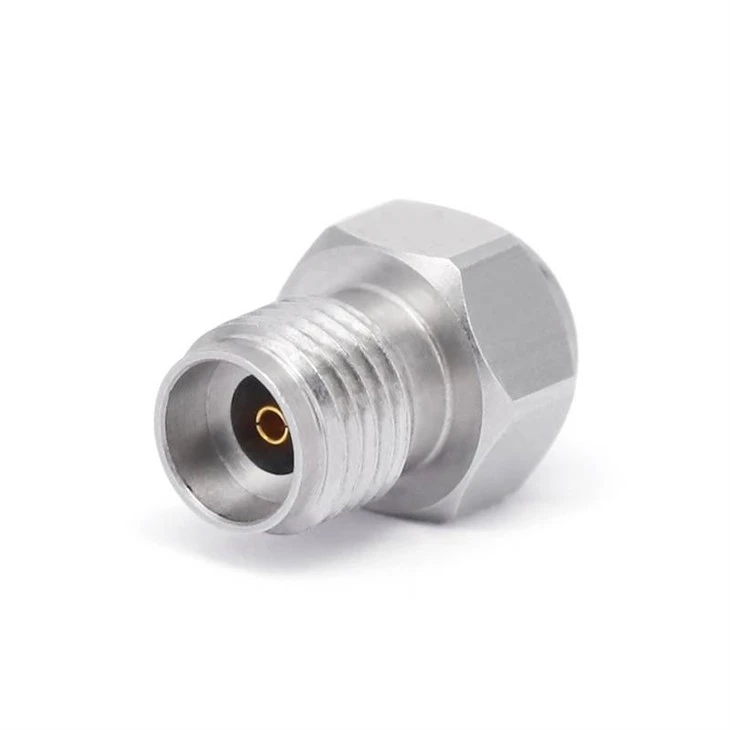

Obciążenia RF 2,92 mm

Obciążenia RF 2,92 mmsą stosowane w wysokowydajnych zastosowaniach RF, w tym w systemach mikrofalowych i fal milimetrowych. Obciążenia te są zaprojektowane do obsługi wysokich częstotliwości i poziomów mocy. Obciążenia udarowe mogą spowodować uszkodzenie styków w odbiornikach RF 2,92 mm lub utratę ich prawidłowego wyrównania. Może to prowadzić do zwiększonych strat wtrąceniowych i degradacji sygnału, co może być szczególnie problematyczne w zastosowaniach wymagających wysokiej częstotliwości, gdzie nawet małe straty mogą mieć znaczący wpływ na wydajność systemu.

Łagodzenie skutków obciążeń udarowych

Rozważania projektowe

Projektując złącza, należy koniecznie wziąć pod uwagę potencjał obciążeń udarowych. Obejmuje to stosowanie materiałów, które są wystarczająco mocne i trwałe, aby wytrzymać oczekiwane siły. Na przykład złącza mogą być wykonane z tworzyw sztucznych o wysokiej wytrzymałości lub metali o dobrej odporności na uderzenia.

Należy również zoptymalizować konstrukcję obudowy złącza i elementów wewnętrznych, aby zminimalizować wpływ obciążeń udarowych. Może to obejmować takie elementy, jak wzmocniona obudowa, uszczelki amortyzujące i bezpieczne mechanizmy blokujące. Dodatkowo układ styków lub styków można zaprojektować tak, aby zmniejszyć ryzyko zgięcia lub nieprawidłowego ustawienia podczas uderzenia.

Montaż i instalacja

Prawidłowy montaż i instalacja złączy ma kluczowe znaczenie dla ograniczenia wpływu obciążeń udarowych. Złącza powinny być bezpiecznie przymocowane do powierzchni montażowych przy użyciu odpowiednich elementów złącznych i technik. Może to pomóc zapobiec przesuwaniu się złącza lub wibracjom podczas wstrząsu.

Ponadto zastosowanie amortyzujących uchwytów lub izolatorów może pomóc w zmniejszeniu przenoszenia obciążeń udarowych na złącze. Mocowania te mogą być wykonane z materiałów takich jak guma lub pianka, które mogą pochłaniać i rozpraszać energię uderzenia.

Testowanie i kontrola jakości

Aby zapewnić niezawodność złączy pod obciążeniami udarowymi, należy wdrożyć rygorystyczne procedury testowania i kontroli jakości. Obejmuje to poddawanie złączy symulowanym testom obciążenia udarowego podczas procesu produkcyjnego. Testy te mogą pomóc w zidentyfikowaniu wszelkich potencjalnych słabości lub wad konstrukcyjnych złącza i umożliwić podjęcie działań naprawczych przed wypuszczeniem produktu na rynek.

Wniosek

Obciążenia udarowe mogą mieć znaczący wpływ na wydajność i niezawodność złączy. Jako dostawca złączy rozumiemy znaczenie dostarczania złączy, które wytrzymają te trudne warunki. Uwzględniając skutki obciążeń udarowych podczas procesów projektowania, produkcji i instalacji, możemy zapewnić, że nasze złącza spełniają najwyższe standardy jakości i wydajności.

Jeśli szukasz na rynku wysokiej jakości obciążeń złączowych, które są w stanie wytrzymać obciążenia udarowe, zapraszamy do kontaktu z nami w celu konsultacji. Nasz zespół ekspertów może pomóc w wyborze odpowiednich złączy do konkretnego zastosowania oraz zapewnić wsparcie i wskazówki potrzebne do zapewnienia pomyślnej instalacji.

Referencje

• „Podręcznik złączy” autorstwa Johna A. DeBoera
• „Inżynieria RF i mikrofalowa” Davida M. Pozara
• „Projekt mechaniczny pod kątem wstrząsów i wibracji” Roberta J. Schmitza
