Jak obciążenia RF wypadają w porównaniu z kondensatorami w zastosowaniach RF?

W dynamicznym obszarze zastosowań częstotliwości radiowych (RF) wybór pomiędzy obciążeniami RF a kondensatorami jest decyzją krytyczną, która może znacząco wpłynąć na wydajność i efektywność systemów elektronicznych. Jako zaufany dostawca obciążeń RF byłem na własne oczy świadkiem różnorodnych wymagań i wyzwań stojących przed inżynierami i projektantami w tej dziedzinie. W tym poście na blogu zagłębię się w zawiłości obciążeń i kondensatorów RF, porównując ich charakterystykę, zastosowanie i wydajność, aby pomóc Ci podejmować świadome decyzje dotyczące projektów RF.

Zrozumienie obciążeń RF i kondensatorów

Zanim przystąpimy do porównania, ustalmy najpierw jasne zrozumienie obciążeń RF i kondensatorów.

Obciążenia RF

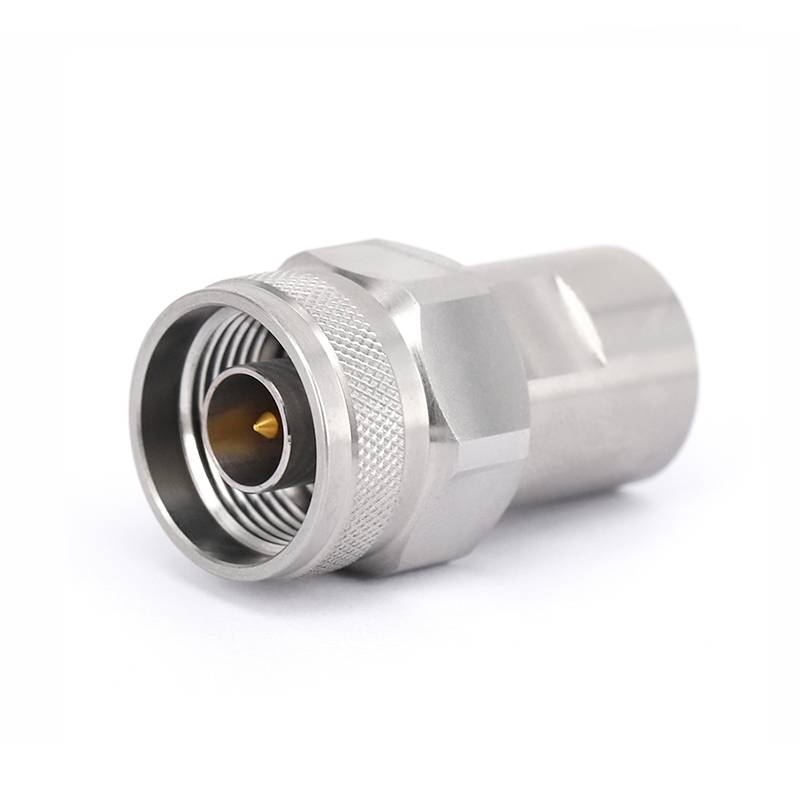

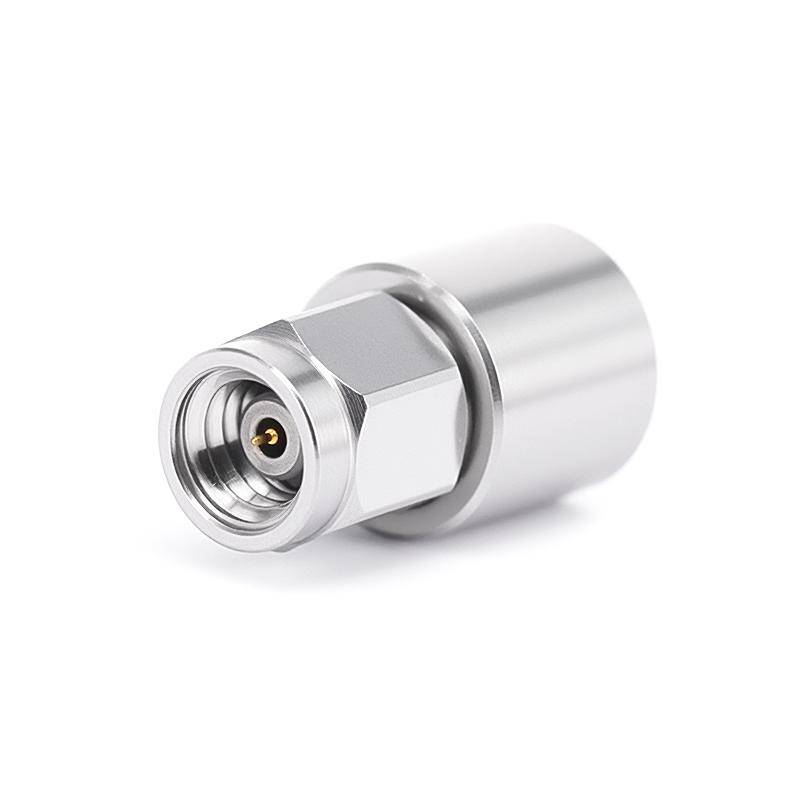

Obciążenia RF to elementy pasywne zaprojektowane do pochłaniania energii RF i zapewnienia zakończenia obwodów RF. Są one zwykle używane do symulacji warunków rzeczywistych, testowania sprzętu RF i zapewniania odpowiedniego dopasowania impedancji. Obciążenia RF są dostępne w różnych typach, w tym obciążenia stałe, obciążenia zmienne i obciążenia precyzyjne, każdy dostosowany do konkretnych zastosowań i zakresów częstotliwości. Na przykład,Ładuje GPO RFsą powszechnie stosowane w zastosowaniach wymagających wysokiej częstotliwości, natomiastObciążenia RF 1,0 mmnadają się do zastosowań o ultrawysokiej częstotliwości.N Obciążenia RFsą szeroko stosowane w zastosowaniach RF ogólnego przeznaczenia ze względu na ich wszechstronność i niezawodność.

Kondensatory

Z drugiej strony kondensatory to elementy pasywne, które przechowują i uwalniają energię elektryczną w polu elektrycznym. Są wykorzystywane w szerokim zakresie zastosowań RF, w tym w filtrowaniu, sprzęganiu, omijaniu i dostrajaniu. Kondensatory są dostępne w różnych typach, takich jak kondensatory ceramiczne, mikowe, foliowe i elektrolityczne, każdy z własnymi unikalnymi właściwościami i parametrami wydajności. W zastosowaniach RF często preferowane są kondensatory ceramiczne ze względu na ich wysoką gęstość pojemności, niską zastępczą rezystancję szeregową (ESR) i doskonałą wydajność przy wysokich częstotliwościach.

Porównanie obciążeń RF i kondensatorów

Teraz, gdy mamy podstawową wiedzę na temat obciążeń i kondensatorów RF, porównajmy je pod kątem kilku kluczowych aspektów.

Dopasowanie impedancji

Jedną z podstawowych funkcji obciążeń RF jest zapewnienie dokładnego dopasowania impedancji do źródła RF lub linii transmisyjnej. Ma to kluczowe znaczenie dla minimalizacji odbić sygnału i zapewnienia maksymalnego przeniesienia mocy. Obciążenia RF są zaprojektowane tak, aby miały określoną wartość impedancji, zwykle 50 lub 75 omów, która jest dopasowana do impedancji charakterystycznej systemu RF. Natomiast kondensatory nie są używane głównie do dopasowywania impedancji. Chociaż mogą w pewnym stopniu wpływać na impedancję obwodu, ich główną funkcją jest magazynowanie i uwalnianie energii elektrycznej.

Obsługa mocy

Obciążenia RF są zaprojektowane tak, aby wytrzymać wysoki poziom mocy RF bez znaczącego pogorszenia wydajności. Zazwyczaj są one przystosowane do określonego poziomu mocy, który może wahać się od kilku miliwatów do kilku kilowatów, w zależności od zastosowania. Z drugiej strony kondensatory mają ograniczoną zdolność przenoszenia mocy. Są one zwykle używane do zastosowań o małej mocy, takich jak filtrowanie i sprzęganie, gdzie poziomy mocy są stosunkowo niskie.

Odpowiedź częstotliwościowa

Obciążenia RF są zaprojektowane do pracy w szerokim zakresie częstotliwości, od kilku kiloherców do kilku gigaherców. Są zoptymalizowane pod kątem płaskiej charakterystyki częstotliwościowej, co oznacza, że ​​zapewniają stałą impedancję i absorpcję mocy w całym zakresie częstotliwości. Z drugiej strony kondensatory mają ograniczoną charakterystykę częstotliwościową. Ich wartość pojemności i wydajność mogą się znacznie różnić w zależności od częstotliwości, zwłaszcza przy wysokich częstotliwościach. To sprawia, że ​​są mniej odpowiednie do zastosowań wymagających szerokiego zakresu częstotliwości.

Tłumienie sygnału

Obciążenia RF służą do pochłaniania energii RF i zapewniają tłumienie sygnału. Zostały zaprojektowane tak, aby rozpraszać moc RF w postaci ciepła, zmniejszając w ten sposób amplitudę sygnału RF. Kondensatory natomiast nie zapewniają znacznego tłumienia sygnału. Stosowane są głównie do filtrowania i sprzęgania, gdzie celem jest przepuszczanie pewnych częstotliwości i blokowanie innych.

Aplikacje

Obciążenia RF są powszechnie stosowane w różnych zastosowaniach RF, w tym w testowaniu, kalibracji i pomiarach RF. Są one również stosowane we wzmacniaczach mocy RF, antenach i liniach transmisyjnych w celu zapewnienia terminacji i odpowiedniego dopasowania impedancji. Z drugiej strony kondensatory są wykorzystywane w szerokim zakresie zastosowań RF, w tym w filtrowaniu, sprzęganiu, omijaniu i dostrajaniu. Są one również stosowane w oscylatorach, mikserach i wzmacniaczach RF do kontrolowania częstotliwości i fazy sygnału RF.

Zalety i wady obciążeń RF i kondensatorów

Na podstawie powyższego porównania możemy podsumować zalety i wady obciążeń i kondensatorów RF w następujący sposób:

Obciążenia RF

• Zalety:
  • Precyzyjne dopasowanie impedancji
  • Możliwość przenoszenia dużej mocy
  • Szerokie pasmo przenoszenia
  • Tłumienie sygnału
  • Nadaje się do testowania i pomiarów RF
• Wady:
  • Ograniczone do zapewnienia dopasowania impedancji i tłumienia sygnału
  • Wyższy koszt w porównaniu do kondensatorów
  • Wytwarza ciepło, które może wymagać dodatkowych środków chłodzących

Kondensatory

• Zalety:
  • Niski koszt
  • Mały rozmiar
  • Wysoka gęstość pojemności
  • Nadaje się do filtrowania, sprzęgania, omijania i strojenia
• Wady:
  • Ograniczona zdolność przenoszenia mocy
  • Wąskie pasmo przenoszenia
  • Nie zapewnia znacznego tłumienia sygnału

Wybór odpowiedniego komponentu do aplikacji RF

Wybierając pomiędzy obciążeniami RF a kondensatorami dla danego zastosowania RF, ważne jest, aby wziąć pod uwagę specyficzne wymagania i ograniczenia projektu. Oto kilka czynników, które należy wziąć pod uwagę:

Dopasowanie impedancji

Jeśli dopasowanie impedancji ma kluczowe znaczenie dla Twojej aplikacji, oczywistym wyborem będą obciążenia RF. Zapewniają precyzyjne dopasowanie impedancji do źródła RF lub linii transmisyjnej, minimalizując odbicia sygnału i zapewniając maksymalny transfer mocy.

Obsługa mocy

Jeśli Twoja aplikacja wymaga dużej mocy, obciążenia RF są lepszą opcją. Zostały zaprojektowane tak, aby wytrzymać wysoki poziom mocy RF bez znaczącego pogorszenia wydajności.

Odpowiedź częstotliwościowa

Jeśli Twoje zastosowanie wymaga szerokiego pasma przenoszenia, bardziej odpowiednie będą obciążenia RF. Są zoptymalizowane pod kątem płaskiej charakterystyki częstotliwościowej, zapewniając stałą impedancję i absorpcję mocy w całym zakresie częstotliwości.

Tłumienie sygnału

Jeśli wymagane jest tłumienie sygnału, oczywistym wyborem są obciążenia RF. Mają za zadanie pochłaniać energię RF i zapewniać tłumienie sygnału, redukując amplitudę sygnału RF.

Koszt i rozmiar

Jeśli koszt i rozmiar są ważnymi czynnikami, lepszym rozwiązaniem mogą być kondensatory. Są na ogół tańsze i mniejsze w porównaniu do obciążeń RF.

Wniosek

Podsumowując, obciążenia RF i kondensatory są niezbędnymi elementami w zastosowaniach RF, a każdy z nich ma swoją własną, unikalną charakterystykę i parametry wydajności. Obciążenia RF są używane głównie do dopasowywania impedancji, obsługi mocy i tłumienia sygnału, podczas gdy kondensatory są używane głównie do filtrowania, sprzęgania, omijania i strojenia. Wybierając pomiędzy obciążeniami RF a kondensatorami, ważne jest, aby wziąć pod uwagę specyficzne wymagania i ograniczenia projektu, takie jak dopasowanie impedancji, obsługa mocy, charakterystyka częstotliwościowa, tłumienie sygnału, koszt i rozmiar.

Jako wiodący dostawca obciążeń RF oferujemy szeroką gamę wysokiej jakości obciążeń RF, aby sprostać różnorodnym potrzebom naszych klientów. Nasze obciążenia RF są projektowane i produkowane zgodnie z najwyższymi standardami, zapewniając niezawodne działanie i długoterminową trwałość. Jeśli masz jakiekolwiek pytania lub potrzebujesz pomocy w wyborze odpowiedniego obciążenia RF dla swojej aplikacji, nie wahaj się z nami skontaktować. Jesteśmy tutaj, aby pomóc Ci spełnić wymagania dotyczące obciążenia RF i pomóc Ci osiągnąć optymalną wydajność w projektach RF.

Referencje

• Pozar, DM (2011). Inżynieria mikrofalowa (wyd. 4). Wiley'a.
• Collin, RE (2001). Podstawy inżynierii mikrofalowej (wyd. 2). McGraw-Hill.
• Hayt, WH i Kemmerly, JE (2001). Analiza obwodów inżynieryjnych (wyd. 6). McGraw-Hill.
