Jak obciążenia RF wpływają na wydajność systemów RF?

Hej, inni entuzjaści RF! Jako dostawca obciążeń RF spędziłem mnóstwo czasu na nurkowanie w tym, jak te małe komponenty mogą mieć ogromny wpływ na wydajność systemów RF. Więc zagłębmy się i zbadajmy razem ten temat.

Po pierwsze, jakie są obciążenia RF? Cóż, to w zasadzie urządzenia, które pochłaniają moc RF. Pomyśl o nich jak o „zlewach” w obwodzie RF. Są używane we wszystkich rodzajach zastosowań, od testowania i pomiaru po zakończenie sygnału. Ale jak wpływają na wydajność systemu RF?

Jednym z kluczowych sposobów, w jaki RF ładuje wydajność wpływu, jest dopasowanie impedancji. W idealnym świecie impedancja obciążenia RF doskonale pasowałaby do impedancji źródła. Kiedy tak się dzieje, następuje maksymalne przeniesienie mocy. Oznacza to, że system RF może działać na szczytową wydajność, ponieważ minimalne odbicie mocy z powrotem do źródła.

Powiedzmy, że masz wzmacniacz RF, który wysyła sygnał. Jeśli impedancja obciążenia nie pasuje do impedancji wyjściowej wzmacniacza, część mocy zostanie odzwierciedlona. Ta odzwierciedlona moc nie tylko zmniejsza ilość mocy faktycznie dostarczanej do obciążenia, ale może również powodować problemy takie jak przegrzanie w wzmacniaczu. To tak, jakby próbować wlać wodę przez fajkę, która jest zbyt wąska - będziesz miał trochę wstecznego i nieefektywności.

Kolejnym czynnikiem do rozważenia jest pojemność obsługi mocy obciążenia RF. Jeśli używasz obciążenia, który nie może poradzić sobie z ilością mocy wysyłanej na swoją drogę, rozgrzeje się. A kiedy się nagrzewa, jego wydajność może się degradować. Może to prowadzić do zmniejszenia ogólnej wydajności systemu RF. Na przykład, jeśli prowadzisz nadajnik RF o wysokiej mocy i masz obciążenie, które jest oceniane dla znacznie niższej mocy, obciążenie może zacząć zmieniać charakterystykę impedancji podczas ogrzewania. Ta zmiana impedancji może następnie powodować więcej odbicia mocy i mniej wydajnego działania.

Kluczowa jest również odpowiedź częstotliwości obciążeń RF. Systemy RF często działają w szerokim zakresie częstotliwości. Dobre obciążenie RF powinno mieć płaską odpowiedź częstotliwości w zakresie częstotliwości roboczej systemu. Jeśli odpowiedź obciążenia jest nierówna, może powodować inaczej wchłanianie różnych częstotliwości. Może to spowodować zniekształcenie sygnału i zmniejszoną wydajność. Na przykład w systemie komunikacji bezprzewodowej, jeśli obciążenie RF nie obsługuje wszystkich częstotliwości w paśmie komunikacyjnym równie dobrze, niektóre części sygnału mogą zostać utracone lub zniekształcone, co prowadzi do mniej wydajnej transmisji.

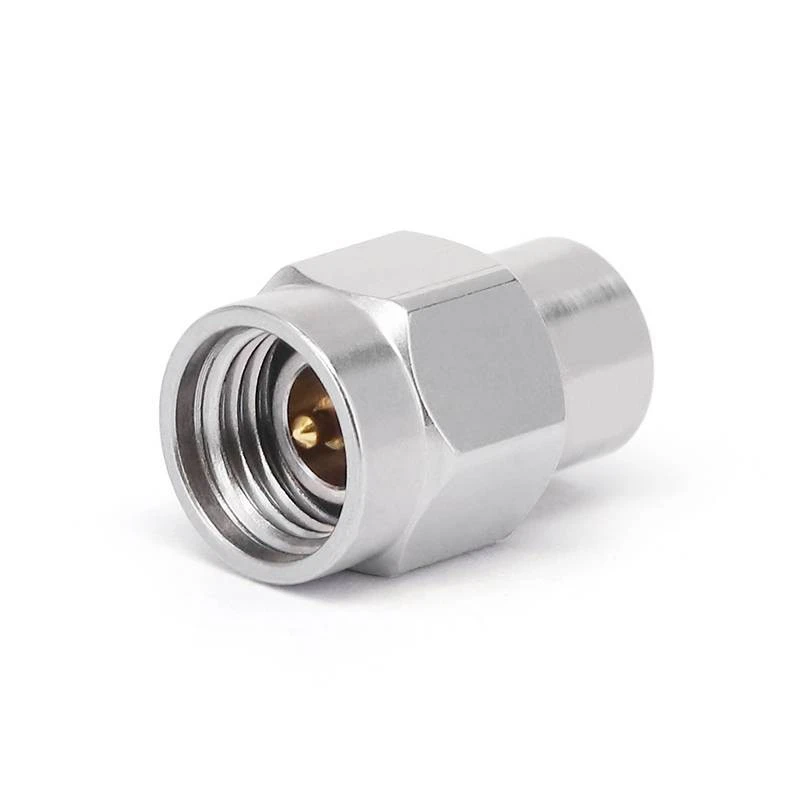

Porozmawiajmy teraz o różnych rodzajach obciążeń RF i tym, jak mogą one wpływać na wydajność. Jednym wspólnym typem jestObciążenia złącza. Są one zaprojektowane tak, aby można je było łatwo podłączyć z innymi komponentami RF. Są świetne do aplikacji, w których potrzebujesz szybkiego i niezawodnego obciążenia. Obciążenia złącza mogą mieć duży wpływ na wydajność, szczególnie jeśli są dobrze - zaprojektowane. Wysokiej jakości obciążenie złącza będzie miało doskonałe dopasowanie impedancji i niską utratę wstawienia. Utrata wstawiania to ilość mocy utraconej, gdy obciążenie jest wstawiane do obwodu RF. Im niższa utrata wstawienia, tym bardziej wydajny będzie system.

Istnieją również stałe i zmienne obciążenia RF. Stałe obciążenia mają ustaloną wartość impedancji, podczas gdy obciążenia zmienne pozwalają dostosować impedancję. Zmienne obciążenia mogą być bardzo przydatne w sytuacjach, w których należy dobrze dostroić system RF, aby uzyskać maksymalną wydajność. Na przykład podczas fazy testowania produktu RF możesz chcieć zmieniać impedancję obciążenia, aby zobaczyć, jak system działa w różnych warunkach. Znajdując optymalną impedancję obciążenia, możesz poprawić ogólną wydajność systemu.

Oprócz aspektów technicznych jakość produkcji obciążenia RF odgrywa również rolę w wydajności. Dobrze wykonane obciążenie RF będzie bardziej stabilne i niezawodne. Będzie miał lepsze materiały i konstrukcje, co oznacza, że z czasem jest mniej prawdopodobne, że z czasem wystąpi problemy, takie jak dryf impedancji. Tańsze, niskie obciążenia jakość mogą na początku wydawać się dobrą okazją, ale mogą one kosztować więcej na dłuższą metę ze względu na zmniejszoną wydajność i potencjalne awarie systemu.

Jak więc zapewnić, że system RF jest tak wydajny, jak to możliwe podczas korzystania z obciążeń RF? Najpierw przeprowadzaj badania. Upewnij się, że rozumiesz wymagania systemu RF, w tym poziomy mocy, zakres częstotliwości i charakterystykę impedancji. Następnie wybierz odpowiedni typ obciążenia RF. Poszukaj obciążeń, które są specjalnie zaprojektowane dla Twojej aplikacji.

Jeśli chodzi o instalację, postępuj ostrożnie, postępuj zgodnie z instrukcjami producenta. Niewłaściwa instalacja może prowadzić do problemów takich jak słaby kontakt elektryczny, który może zwiększyć utratę wstawienia i zmniejszyć wydajność. Regularnie monitoruj wydajność obciążenia RF. Sprawdź oznaki przegrzania, zmian impedancji lub innych problemów. Jeśli zauważysz jakiekolwiek problemy, rozwiązaj je szybko, aby zapobiec dalszej degradacji wydajności systemu.

Jako dostawca obciążeń RF zawsze jestem tutaj, aby pomóc ci dokonać właściwych wyborów. Niezależnie od tego, czy jesteś małym hobbystą RF, czy użytkownikiem przemysłowym o dużej skali, mogę zapewnić wysokiej jakości obciążenia RF, które zostały zaprojektowane w celu maksymalizacji wydajności systemów RF. Jeśli chcesz dowiedzieć się więcej o naszych produktach lub masz pytania na temat tego, w jaki sposób obciążenia RF mogą wpływać na Twój system, nie wahaj się dotrzeć. Możemy przeprowadzić szczegółową dyskusję na temat twoich potrzeb i znaleźć najlepsze rozwiązania dla Ciebie.

Podsumowując, obciążenia RF mają znaczący wpływ na wydajność systemów RF. Od dopasowania impedancji i obsługi mocy po reakcję częstotliwości i jakość produkcji, każdy aspekt obciążenia RF może wpływać na to, jak dobrze działa system RF. Wybierając odpowiednie obciążenia RF i dbając o nie, możesz upewnić się, że system RF działa na szczytową wydajność. Tak więc, jeśli jesteś na rynku obciążeń RF, daj nam krzyk. Jesteśmy gotowi pomóc Ci przenieść system RF na wyższy poziom.
